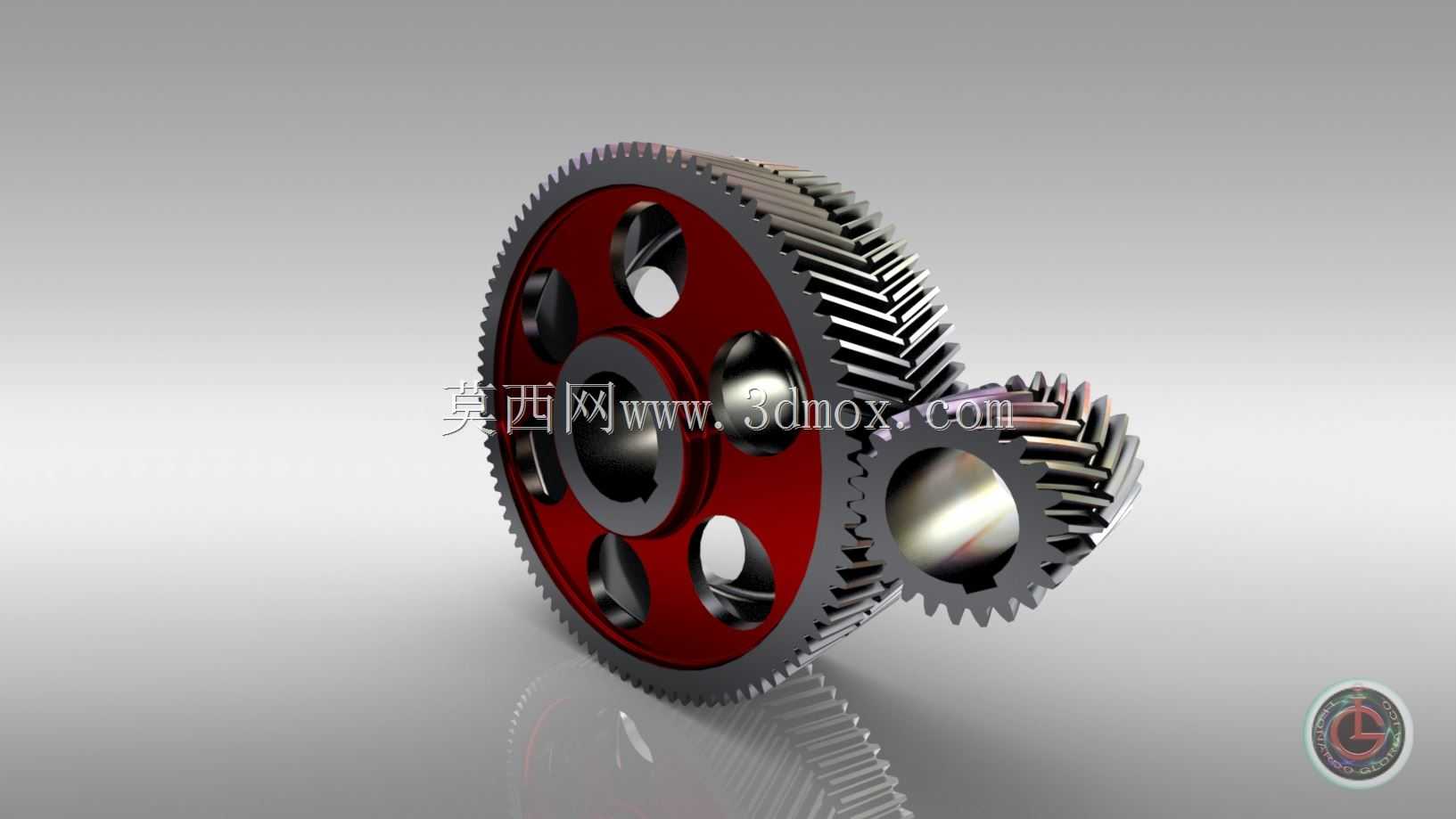

这套减速齿轮组主要面向船舶涡轮动力传输场景设计,核心作用是将涡轮机输出的高转速低扭矩动力,转化为适配螺旋桨推进需求的低转速大扭矩动力,是船舶动力传动链路中衔接动力输出端与推进端的核心功能部件,也可适配其他需要高平稳性大减速比动力转换的重载传动场景。

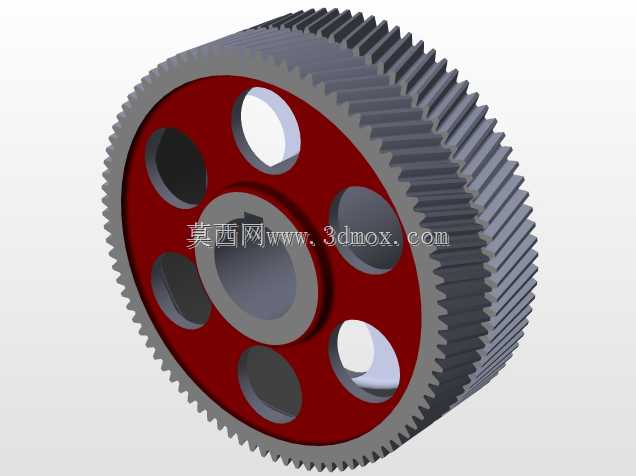

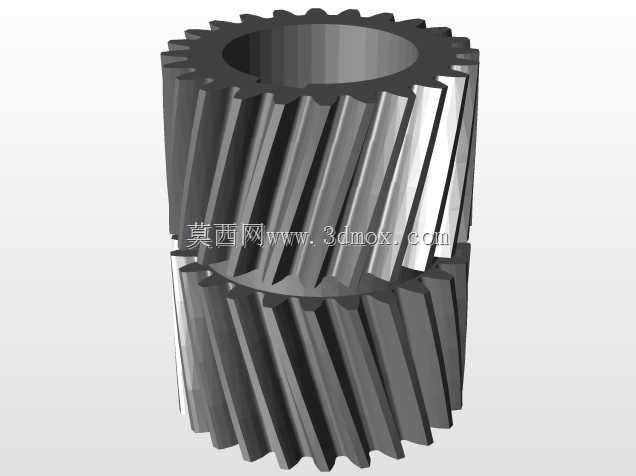

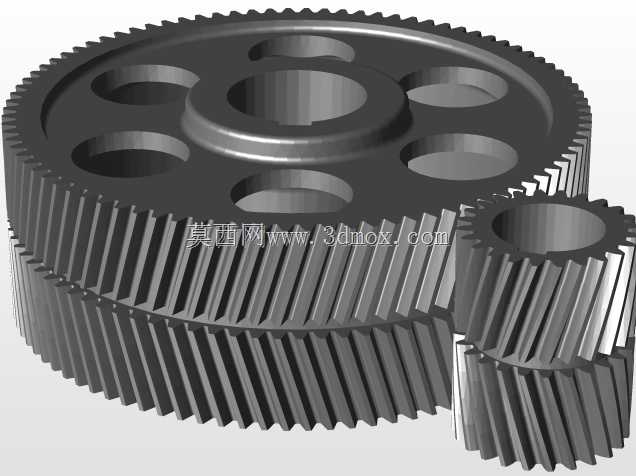

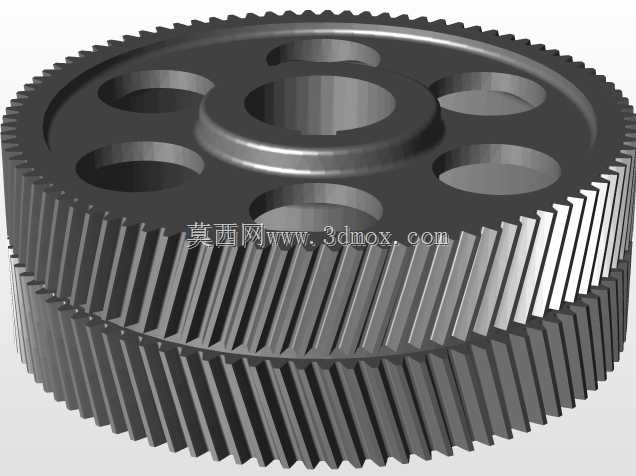

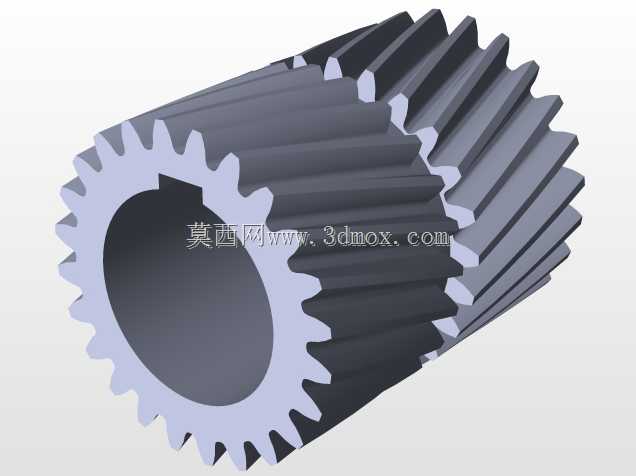

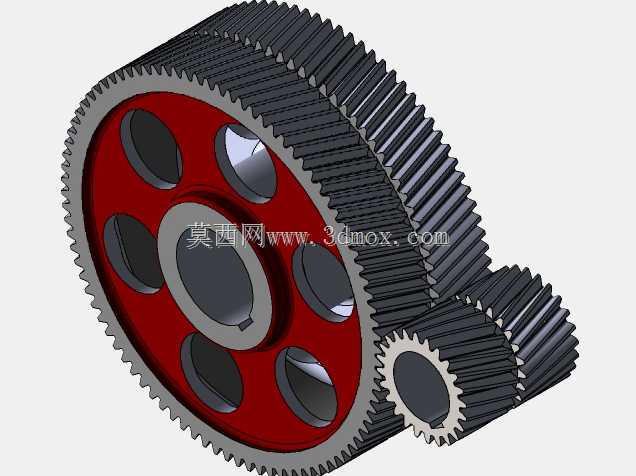

从功能特性来看,该齿轮组采用人字齿啮合结构,相比传统直齿与斜齿齿轮,啮合过程中齿面接触为渐进式线接触,重合度更高,传动过程中轴向力可相互抵消,既能够承受更大的瞬时冲击载荷,也能有效降低高速运转下的振动与啮合噪音,适配船舶动力系统长时间连续高负载的运行要求。大小齿轮采用配对设计,大齿轮为从动轮采用辐板式带减重孔结构,在保证轮体结构强度的前提下尽可能降低自身转动惯量,减少动力传输过程中的惯量损耗;小齿轮为主动轮采用实心轮体结构,匹配高转速输入下的结构强度要求,避免高速运转下的轮体形变。

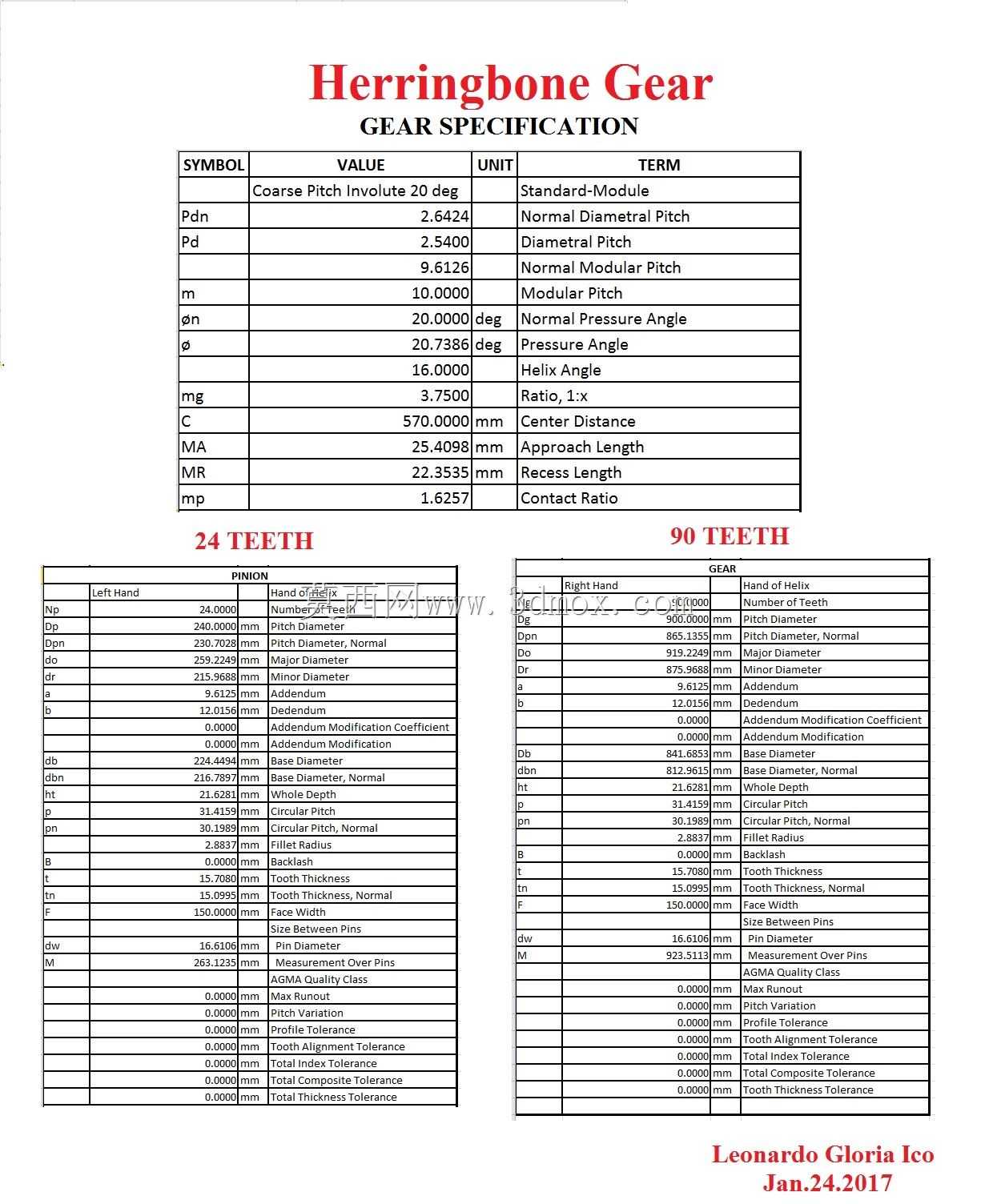

设计过程中首先围绕额定输入转速、输出扭矩、减速比参数完成齿形参数计算,确定模数、齿数、压力角、螺旋角等核心齿部参数,保证啮合侧隙处于合理区间,既避免侧隙过大导致的传动回差,也防止侧隙过小导致运转卡滞、热胀咬死的问题。轮体结构设计阶段,针对大齿轮的辐板厚度、减重孔分布位置与孔径做了多次受力仿真验证,保证轮缘、辐板、轮毂各部位的应力分布均匀,避免应力集中导致的轮齿断裂、辐板变形问题;轮毂位置的安装孔与键槽尺寸匹配标准传动轴径,可直接与对应规格的动力输入、输出轴完成装配,无需额外做适配加工。
安装边界方面,齿轮组的中心距严格按照啮合参数做公差约束,安装时需保证两轴的平行度公差控制在允许范围内,避免齿面偏载导致的异常磨损;齿轮端面与箱体侧壁的预留间隙满足运转过程中的热胀冷缩需求,同时适配润滑油路的布置要求,保证啮合齿面能够得到充分的润滑与冷却,延长齿轮组的整体使用寿命。齿面设计有适合的粗糙度要求,既减少啮合过程中的摩擦损耗,也能保证润滑油膜的稳定附着,提升传动效率与运行稳定性。
