五轴等离子切割执行头结构设计

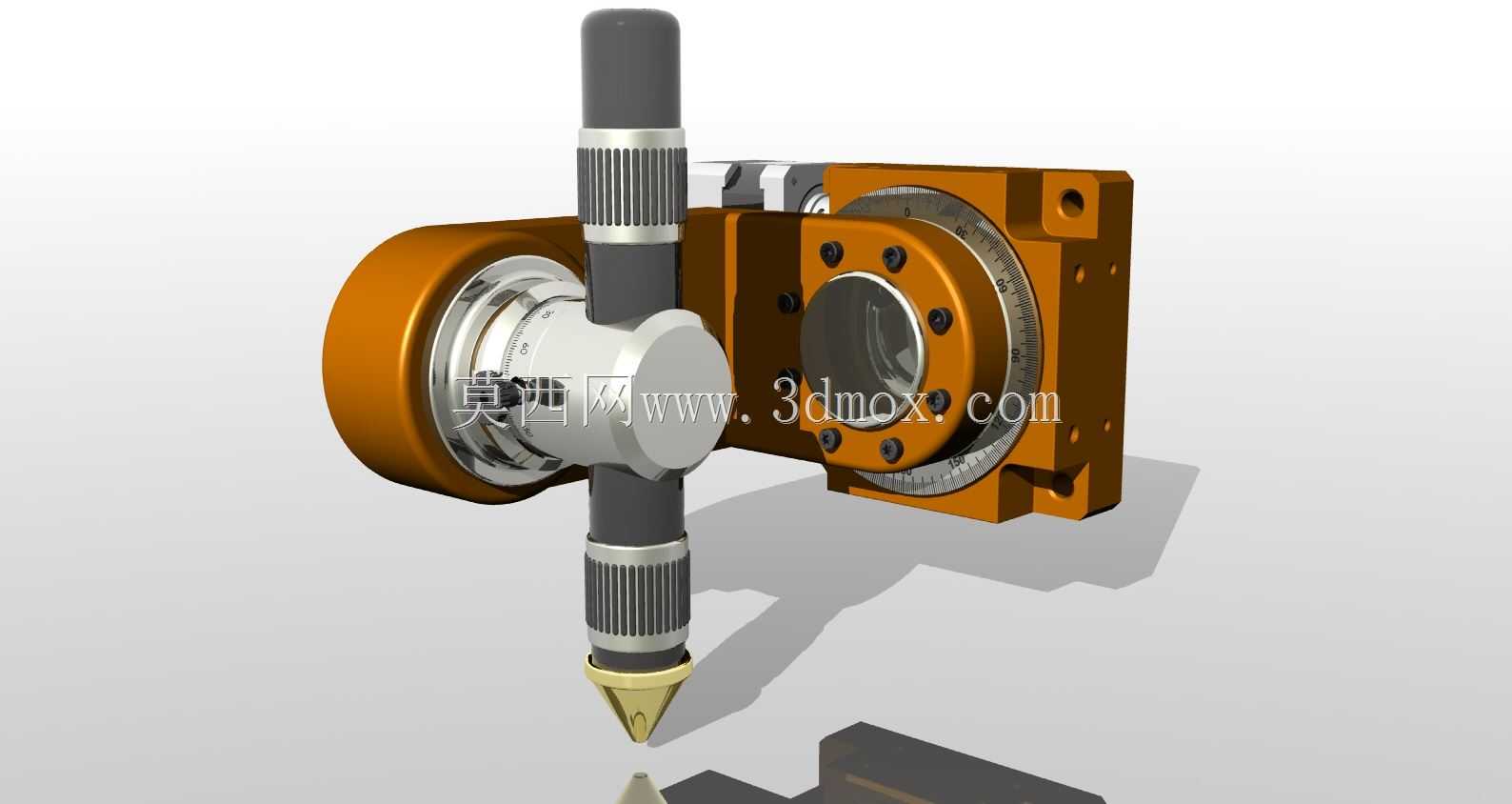

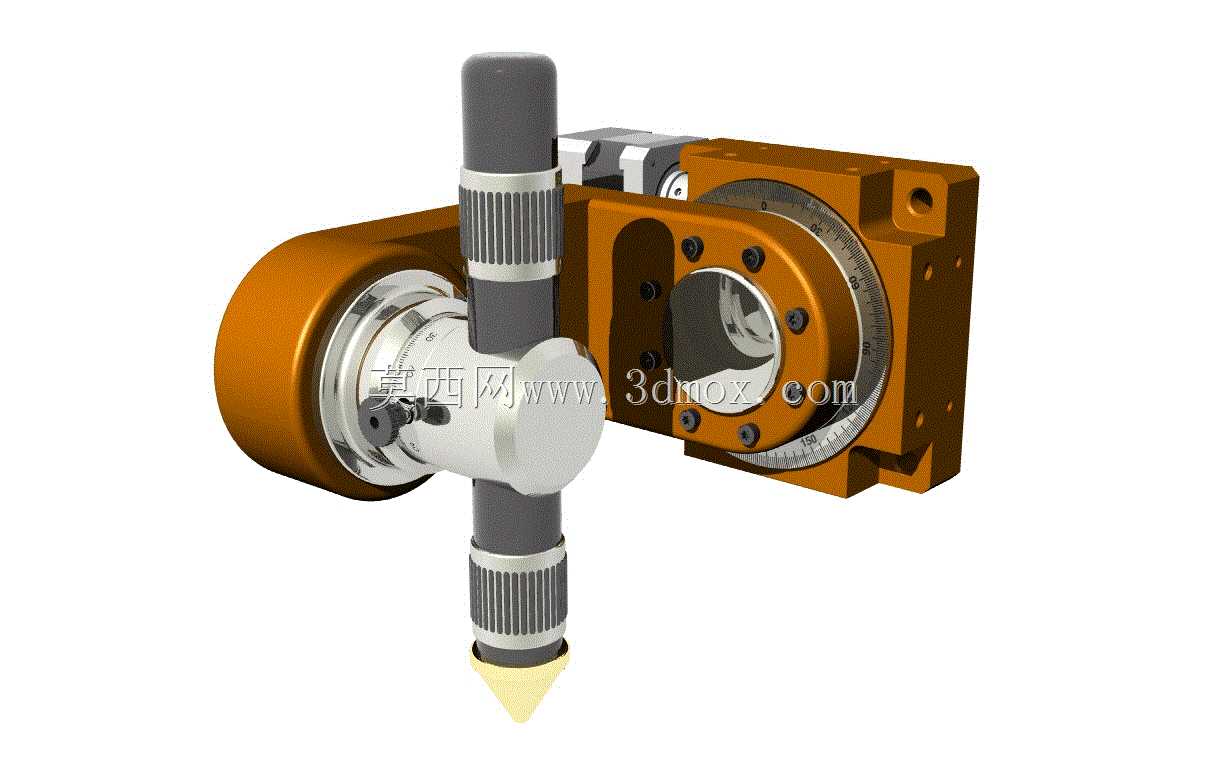

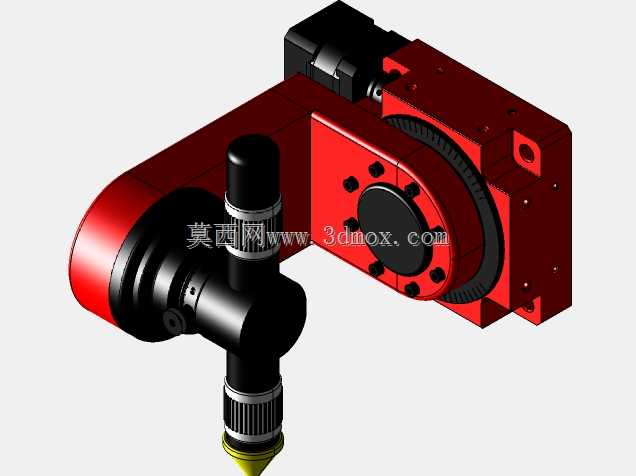

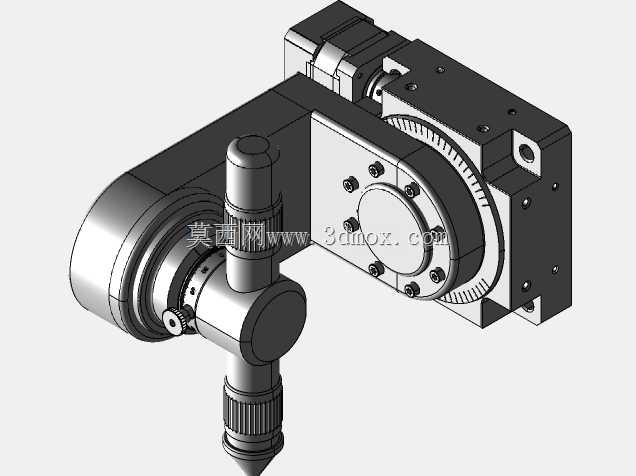

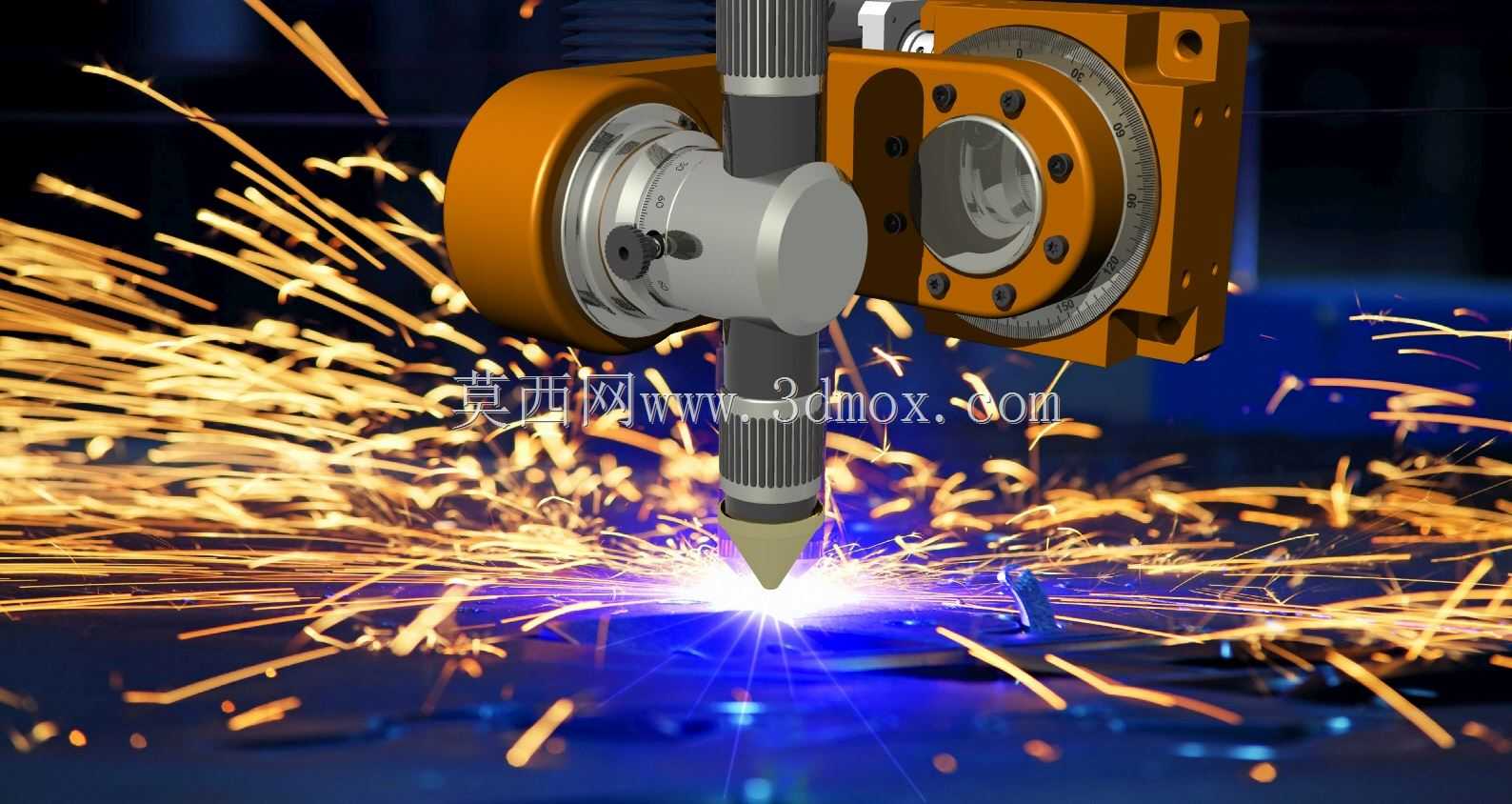

该结构为五轴等离子切割设备的核心执行端部件，主要应用于金属板材异形切割、管材相贯线加工、复杂曲面金属构件下料等工业加工场景，覆盖船舶制造、钢结构加工、工程机械生产、五金异形件裁切等多个需要高精度热切割的作业领域，能够替代传统人工划线切割、三轴平面切割的作业模式，解决常规切割设备无法完成的多角度坡口、变角度曲面、空间相贯结构的一次性成型加工需求，大幅降低后续坡口打磨、二次修形的工序成本。从实际用途来看，该部件作为等离子切割的终端执行载体，承担着等离子割炬的姿态调整、位置定位、切割轨迹跟随的核心作用，能够配合设备的进给轴系完成五个自由度的姿态调整，在切割过程中可根据预设的切割路径实时调整割炬与工件表面的夹角，始终保证割炬与切割面保持垂直或指定的坡口角度，避免常规切割出现的切口斜面误差、厚板切割挂渣、曲面切割坡口不均的问题，同时可适配不同厚度的碳钢、不锈钢、铝合金等常见金属切割材质，满足从薄板精细切割到中厚板破口加工的不同作业需求。在功能特性上，该结构采用回转支撑搭配正交轴系的布局设计，橙色的回转基座承担周向360度旋转的调整功能，可实现割炬绕垂直轴线的全角度回转，正交布置的摆动轴系可实现割炬在两个垂直方向的角度偏转，两个轴系配合即可覆盖空间内任意切割姿态的调整需求；割炬夹持部位采用多级防滑锁紧结构，可适配不同直径规格的等离子割炬安装，同时预留了冷却管路、引弧线缆的排布空间，避免轴系运动过程中出现管线缠绕、拉扯磨损的问题；基座端采用标准法兰安装接口，可直接对接市面主流的等离子切割设备横梁滑座，无需额外定制转接结构即可完成装配。从设计思路来看，该结构优先考虑切割作业的刚性需求与运动灵活性的平衡，回转基座采用高刚性铸铁材质搭配精密交叉滚子轴承，既保证轴系旋转的同轴度精度，又可承受切割过程中设备快速移动产生的惯性冲击，避免割炬出现抖动导致切口锯齿、精度超差；轴系传动采用精密减速结构搭配间隙消除设计，将传动回程误差控制在极小范围内，保证姿态调整的定位精度；外露的运动部位设置了防尘防烫防护结构，可阻挡切割过程中产生的高温熔渣飞溅、金属粉尘侵入传动间隙，延长部件的维护周期与使用寿命。在外形尺寸与安装边界上，该结构整体采用紧凑化布局，横向最大外伸尺寸控制在适配常规切割滑座的安装范围内，竖直方向的总长度预留了割炬上下浮动的调整余量，安装法兰的孔位尺寸遵循通用等离子切割设备的接口标准，安装时仅需保证法兰端面与滑座安装面的贴合精度，即可完成部件的定位固定，周边预留的运动空间可满足轴系全角度摆动时无结构干涉，适配从轻型龙门切割机到台式精细切割机的不同安装空间需求。
