DIY小型龙门结构数控加工设备

这款DIY结构的数控加工设备，主要面向小型加工工坊、个人创客工作室以及教学实训场景使用，能够满足小尺寸金属件、塑料件、软质复合材料的铣削、钻孔、浅雕刻等加工需求，适合小批量定制零件生产、创意作品打样、机械结构教学演示等场景，相比工业级大型数控机床，它的占地空间更小，搭建成本更低，同时保留了数控加工的核心精度能力，适配桌面级安装使用的空间要求。

从设备实际用途来看，它可以完成常规小型零件的平面铣削、轮廓切割、点位钻孔、简单曲面加工等工序，能够加工铝件、铜件、亚克力、PVC、密度板等多种常见加工材料，既可以用于个人DIY项目的零件自制，也能支撑小型工坊的定制化小订单生产，还可以作为职业院校、中小学创客空间的数控教学实操设备，让学习者直观理解数控设备的传动逻辑、运动控制原理。

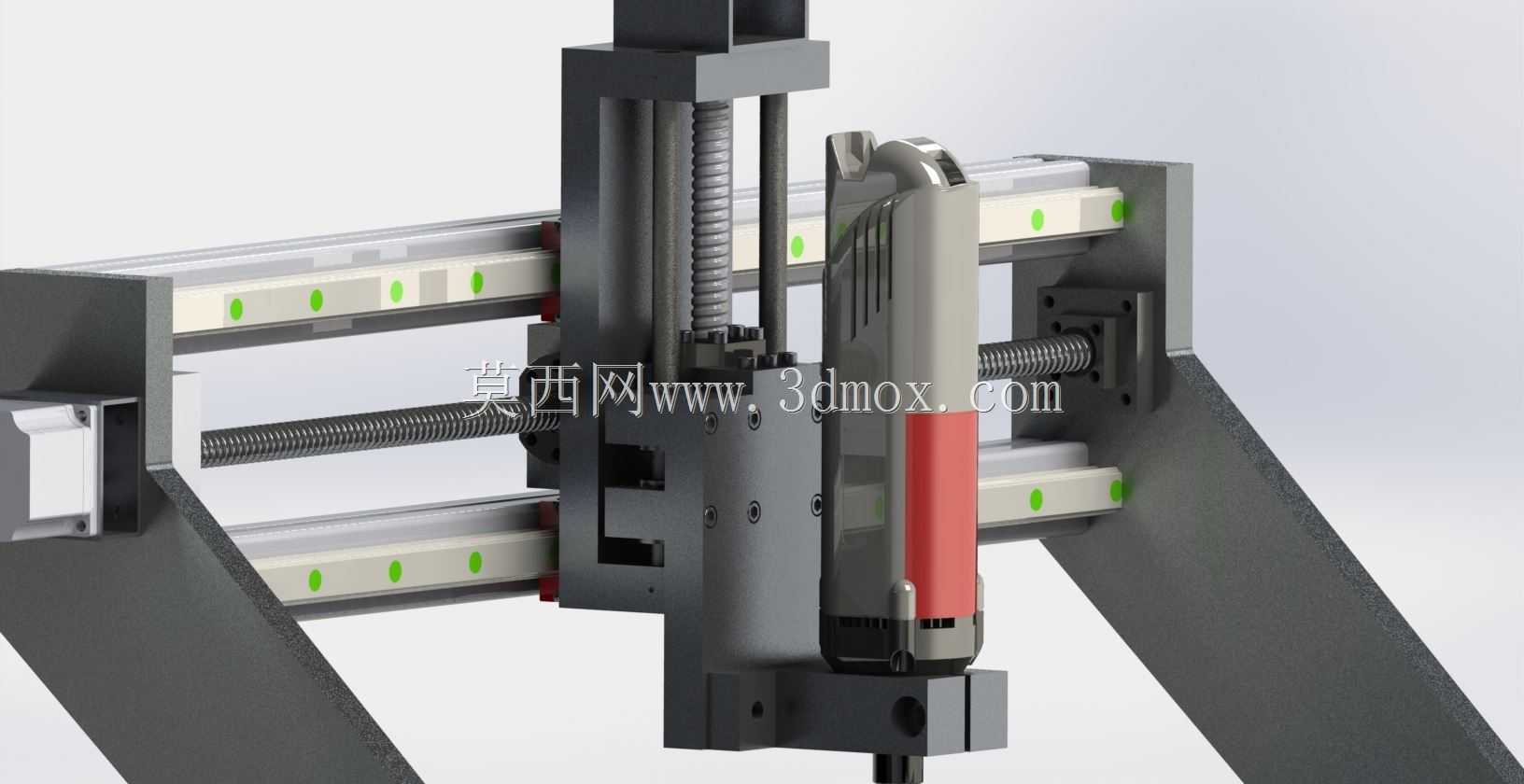

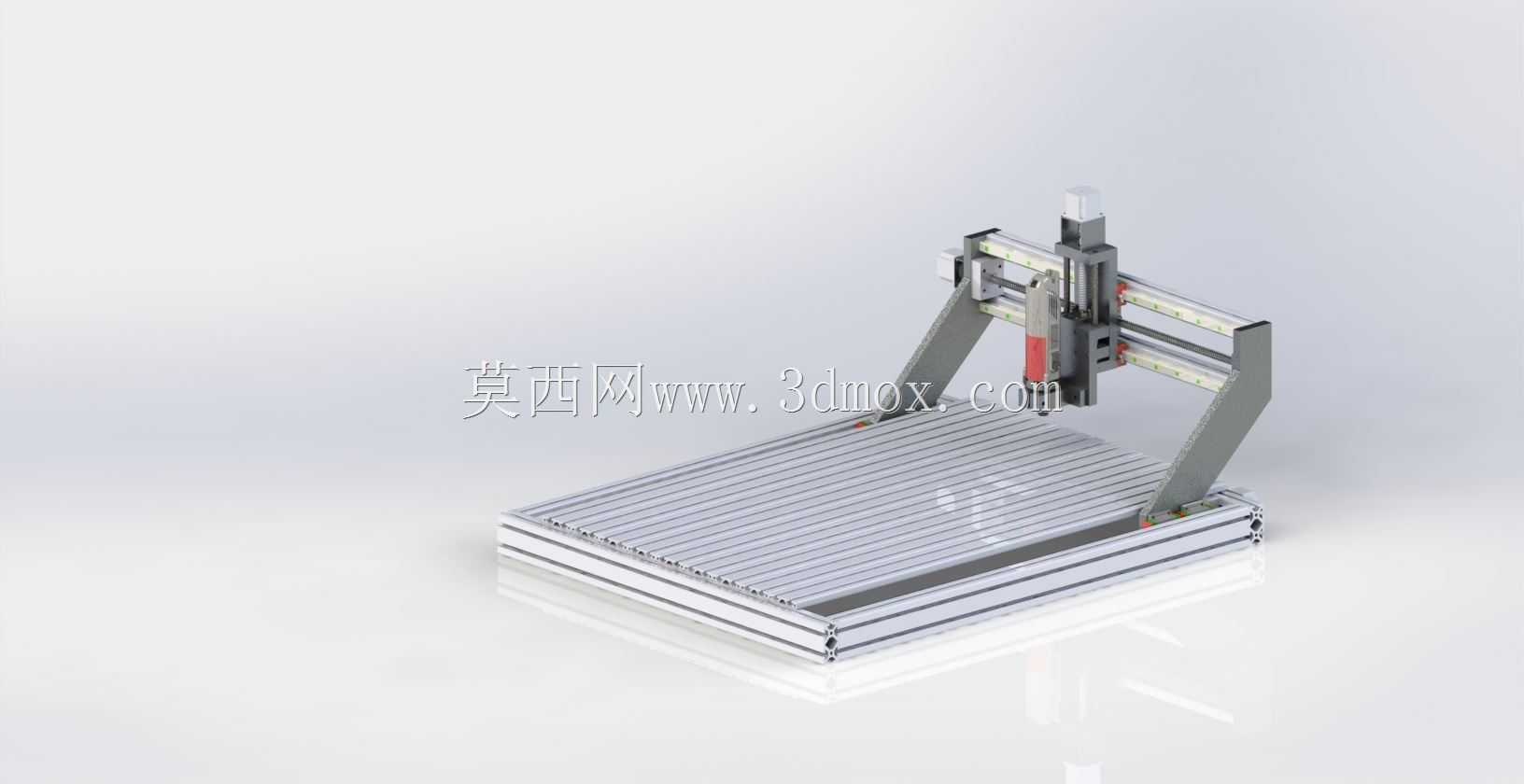

在产品功能特性上，该设备采用龙门式双支撑机架结构，两侧的斜向支撑筋大幅提升了机架的整体刚性，减少加工过程中的振动形变，保障加工精度；X、Y、Z三个运动轴均采用直线导轨搭配滚珠丝杠的传动组合，传动阻力小、定位精度高，重复定位误差可以控制在桌面级设备的优秀区间；搭载的克雷斯拉斯主轴转速范围宽，运行噪音低，夹持柄径适配常见的小型铣刀、钻头，能够满足不同材料的切削线速度要求；三轴的运动行程经过合理匹配，在紧凑的外形尺寸下最大化有效加工范围，安装时仅需要平整的桌面即可放置，不需要额外做地基固定，设备的走线全部沿机架内侧布置，避免运动过程中出现线缆剐蹭、拉扯的问题，提升运行可靠性。

从设计思路来看，这款设备在设计时优先平衡了成本与性能，核心传动、导向部件选用成熟的标准化量产组件，降低采购和后期维护成本，仅机架连接座、主轴安装座等非标准件做定制加工，大幅压缩整体制作成本；结构设计上优先保障Z轴的刚性，将主轴滑座做加厚处理，配合双直线导轨的导向结构，避免切削时出现让刀问题；各轴的限位开关安装位置预留了调整空间，用户可以根据自身的加工需求微调软限位范围，拓展可用加工行程；整体装配逻辑采用模块化设计，各个轴的组件可以独立拆装，后期维护、更换配件时不需要完全拆解整机，降低日常维护的难度。

在外形尺寸与安装边界上，这款设备整体长宽尺寸控制在桌面可容纳的范围，高度适配常规工作台的上方操作空间，安装时需要在设备周边预留不小于十厘米的操作间隙，方便工件装夹、刀具更换以及日常清理操作；设备底部预留了固定安装孔位，既可以直接放置在承重足够的桌面上使用，也可以通过螺栓固定在专用工作台上，进一步提升运行稳定性；设备的电气控制部分可以放置在设备侧方的支架上，不需要额外占用过多的周边空间，整体布局紧凑合理，能够适配多数小型加工空间的摆放要求。
