橇装式多联工业流体输送泵组结构设计

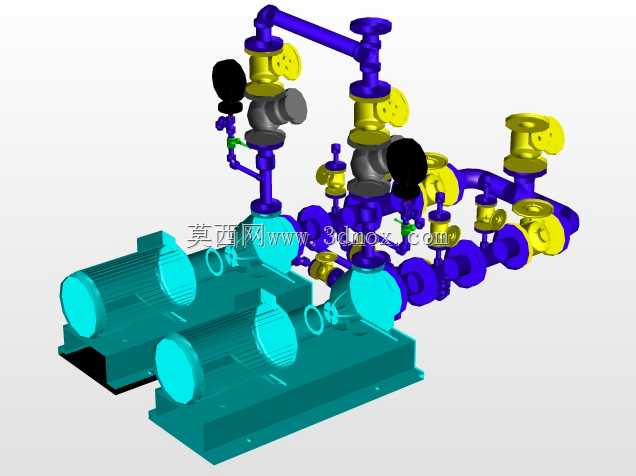

该泵组主要面向化工生产、油料储运、市政供排水等需要连续稳定流体输送的工业场景，可承担介质增压、物料转输、工艺循环、卸料装车等核心作业任务，尤其适合需要多泵并联冗余配置的连续生产工况，单泵故障时可通过阀门切换实现不停机检修，大幅降低生产中断风险。整套设备采用集成橇装式设计思路，将多台卧式离心泵、配套控制阀门、连接管路、检测仪表与公共底座整合为一体化结构，省去现场分散安装时的管路配焊、设备找正工序，现场仅需对接进出口主管路与动力电源即可投入使用，大幅缩短项目安装调试周期。设计阶段充分考虑不同工况的使用需求，泵组配置了不同通径的闸阀、止回阀与旁路管路，可根据实际流量需求灵活调整运行泵的数量，小流量工况下单台泵运行即可满足需求，大流量工况下可多泵同时启动，同时止回阀可有效防止介质倒流造成的泵叶轮反转损坏，配套的压力检测与排气组件可帮助运维人员快速判断泵腔排气状态，避免气蚀损伤泵体过流部件。公共底座采用型钢焊接成型的框架结构，设计时预留了充足的安装操作空间，泵体与底座之间设置减震垫，可降低运行过程中的振动传递，减少管路连接处的疲劳泄漏风险；管路布局采用分层排布设计，上层为高压输出管路，下层为泵入口管路，阀门操作手轮均朝向巡检通道一侧，日常操作时无需攀爬或探身即可完成阀门启闭操作，大幅提升运维操作的安全性与便捷性。安装边界方面，整套橇块采用规整的矩形底座设计，进出口法兰均设置在橇块同侧边缘，方便现场管路对接，底座预留叉车孔与吊装吊点，可满足叉车转运、吊车吊装等不同现场的就位需求，整体布局紧凑，在保证操作维护空间的前提下尽可能压缩占地面积，适合在空间有限的车间、罐区、泵站内布置安装。
