食品产线金属检测分流一体机结构设计

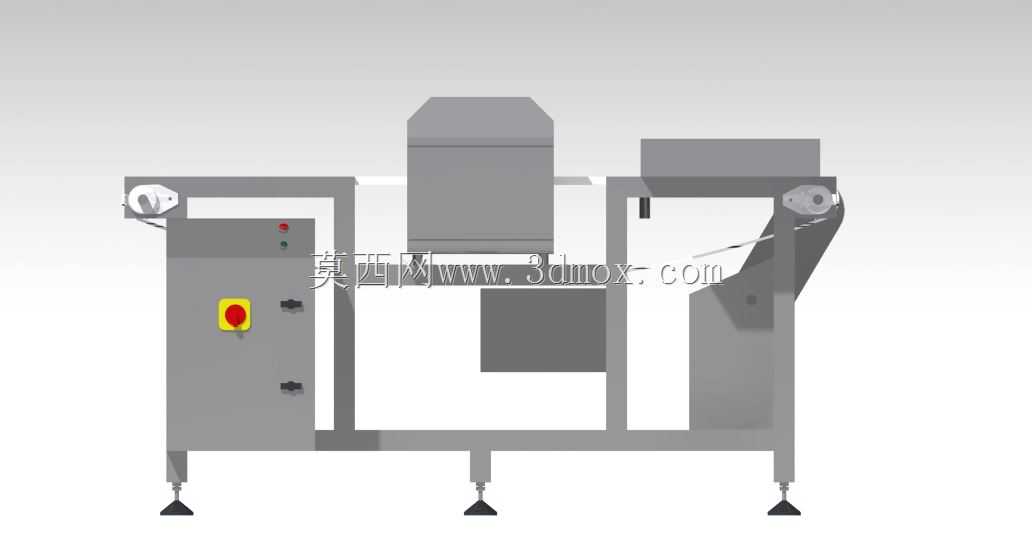

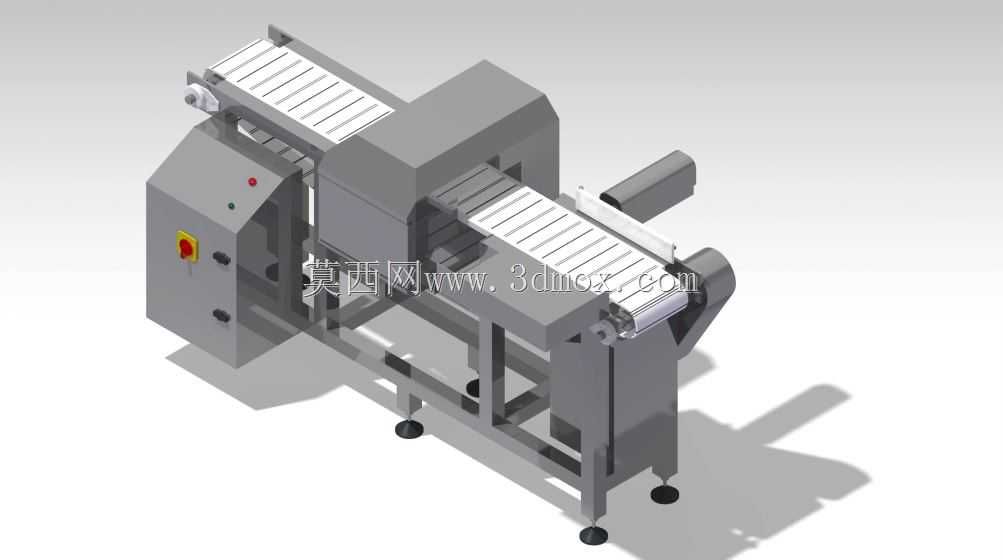

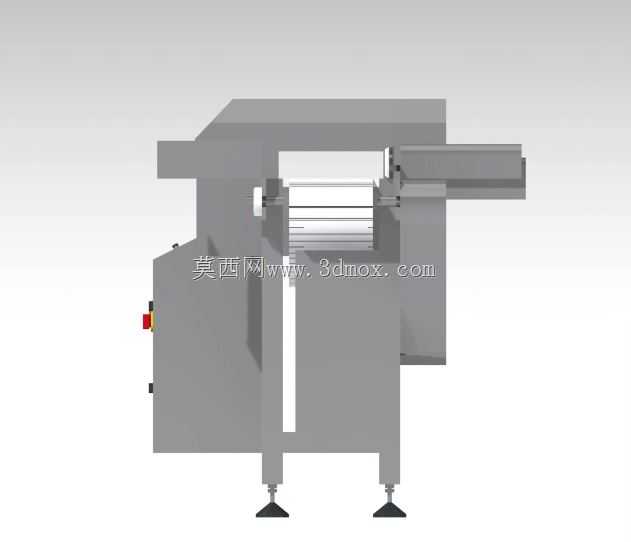

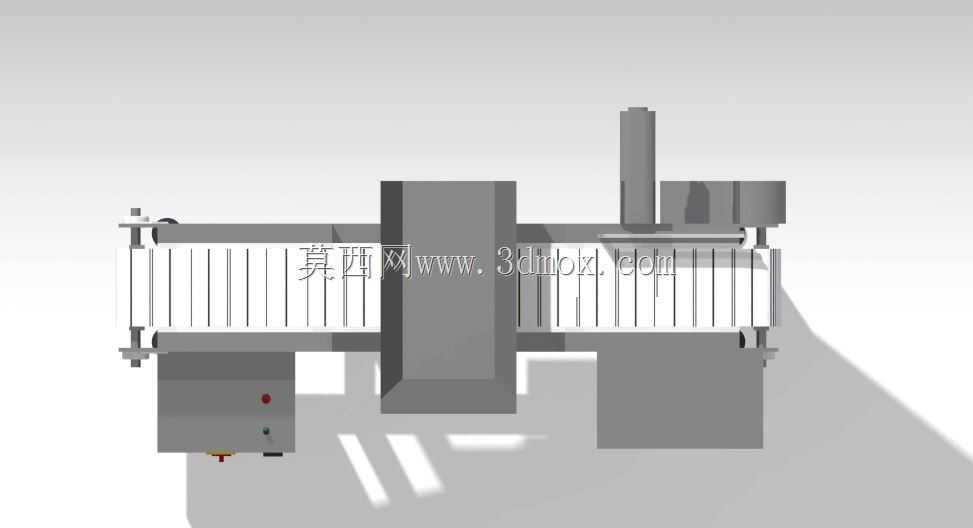

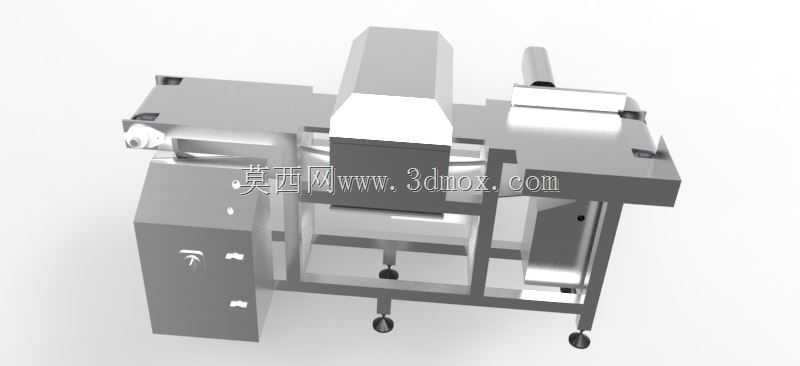

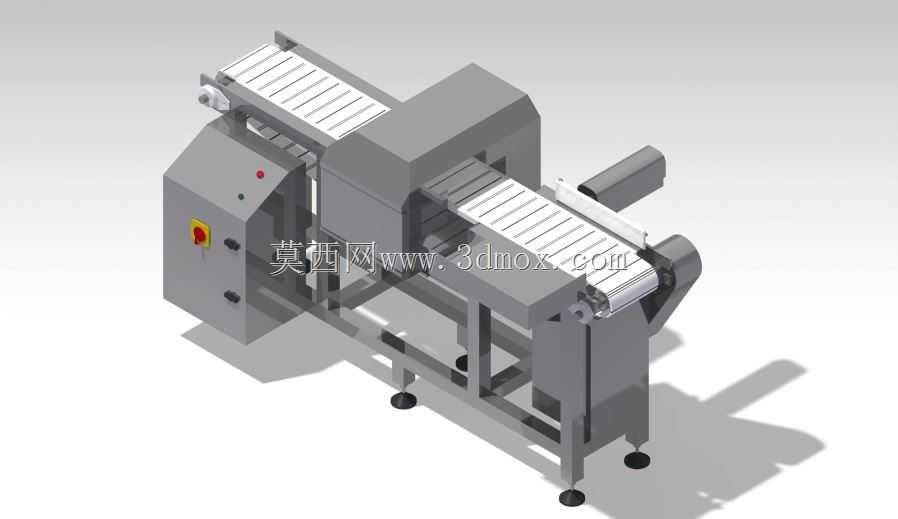

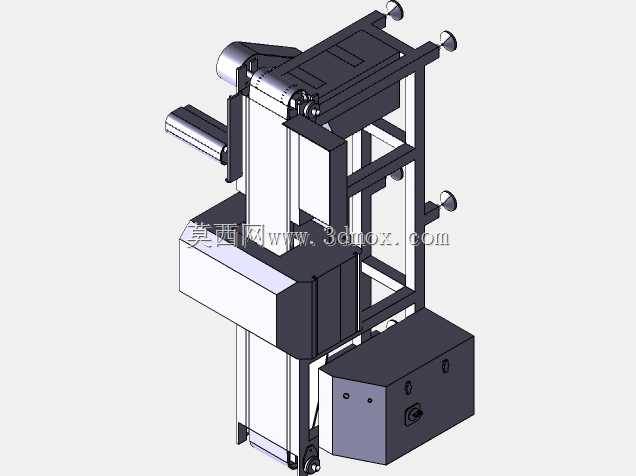

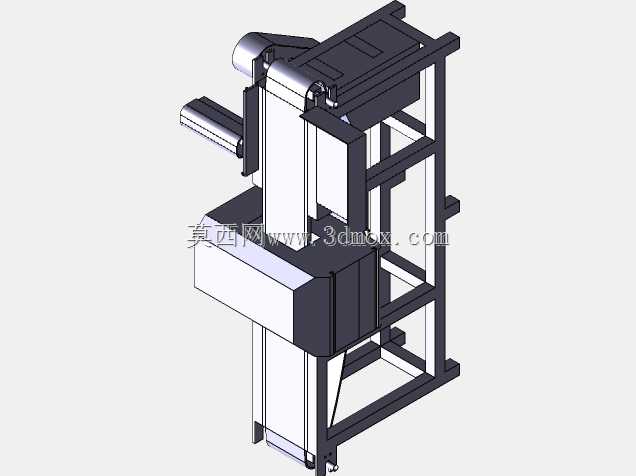

该设备主要面向食品加工包装生产场景，部署在成品包装工序后端、装箱工序前端的输送链路中，核心作用是在连续化生产过程中自动识别混入食品包装内的金属异物，同时完成不合格品的在线分流剔除，避免存在金属杂质风险的产品流入后续流通环节，是食品生产质量管控环节的关键配套设备。设备整体采用一体化集成式结构设计，将金属检测模块、输送模块、分流剔除模块整合在同一机架上，无需额外搭建独立安装支架，可直接对接现有产线的输送设备，大幅降低产线改造的适配成本。设备的核心检测单元采用平衡式线圈检测原理，可精准识别混入产品中的铁、非铁金属、不锈钢等各类金属杂质，检测灵敏度可适配常规200g以内的预包装食品，能够覆盖绝大多数休闲食品、袋装熟食、烘焙食品等品类的检测需求。输送部分采用食品级平皮带输送结构，皮带表面做防滑耐磨处理，输送速度可根据前端产线的生产节拍灵活调整，保证产品输送过程平稳无偏移，避免因产品姿态晃动导致的检测误判。分流剔除机构采用气缸驱动的摆臂式结构，当检测单元识别到含有金属异物的产品时，系统会根据产品在输送带上的位置计算延迟时间，待不合格产品运行至剔除工位时，气缸快速推出带动摆臂动作，将不合格产品从主输送线分流至侧边的不合格品收集区域，整个剔除动作响应速度快，不会干扰主输送线上其他合格产品的正常输送。设备机架采用不锈钢方管焊接成型，支脚配备可调节高度的防滑脚杯，可根据现场地面平整度调整设备水平度，同时适配不同高度的对接产线，设备整体外形紧凑，横向安装宽度适配常规食品车间的产线预留空间，纵向长度可覆盖检测、输送、剔除全流程的工位需求，无需占用过多车间生产面积。设备的控制单元集成在机身侧部的电控箱内，操作面板设置在设备前端便于操作人员操作的位置，可直接设置检测灵敏度、输送速度、剔除延迟时间等参数，同时配备运行状态指示灯与故障报警提示，当设备出现异常时可快速提醒现场操作人员排查处理。设备整体做防水防尘处理，表面无卫生清洁死角，可直接使用高压水枪进行日常冲洗清洁，完全符合食品生产车间的卫生管控要求，能够在高湿、多粉尘的食品生产环境中长期稳定运行。
