立式多关节SCARA工业机械手结构设计

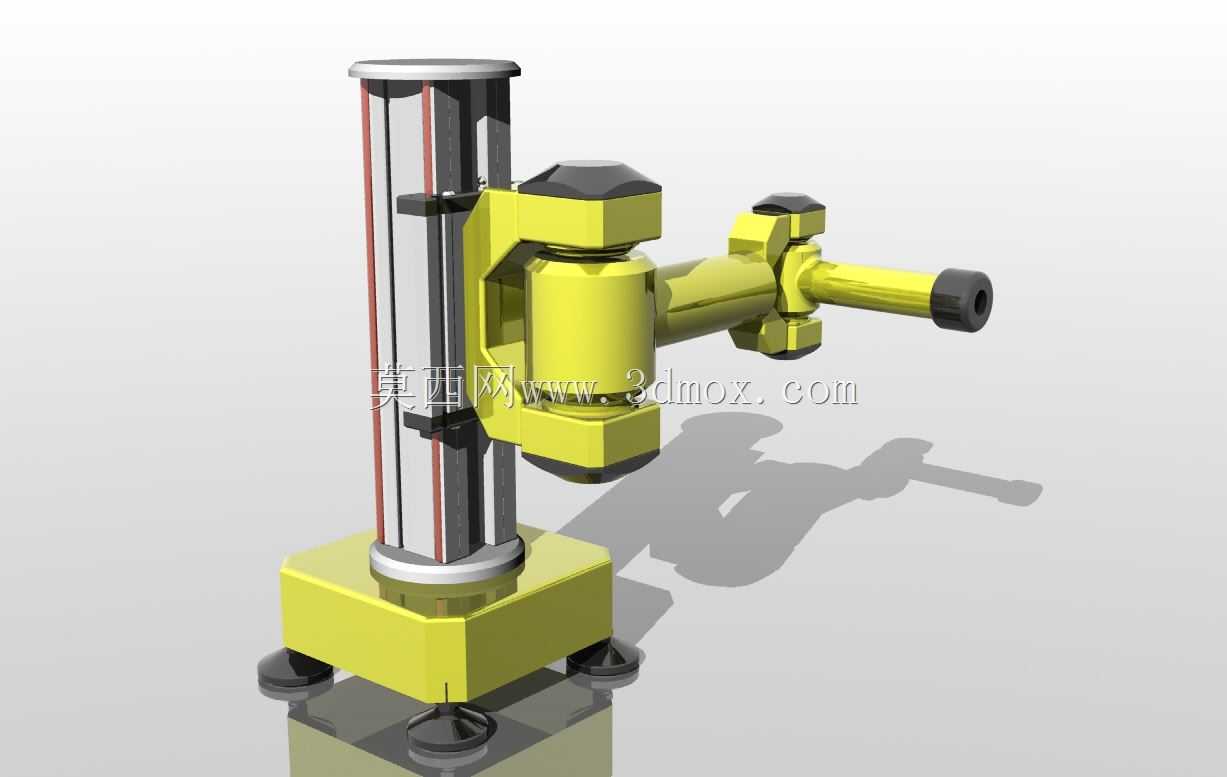

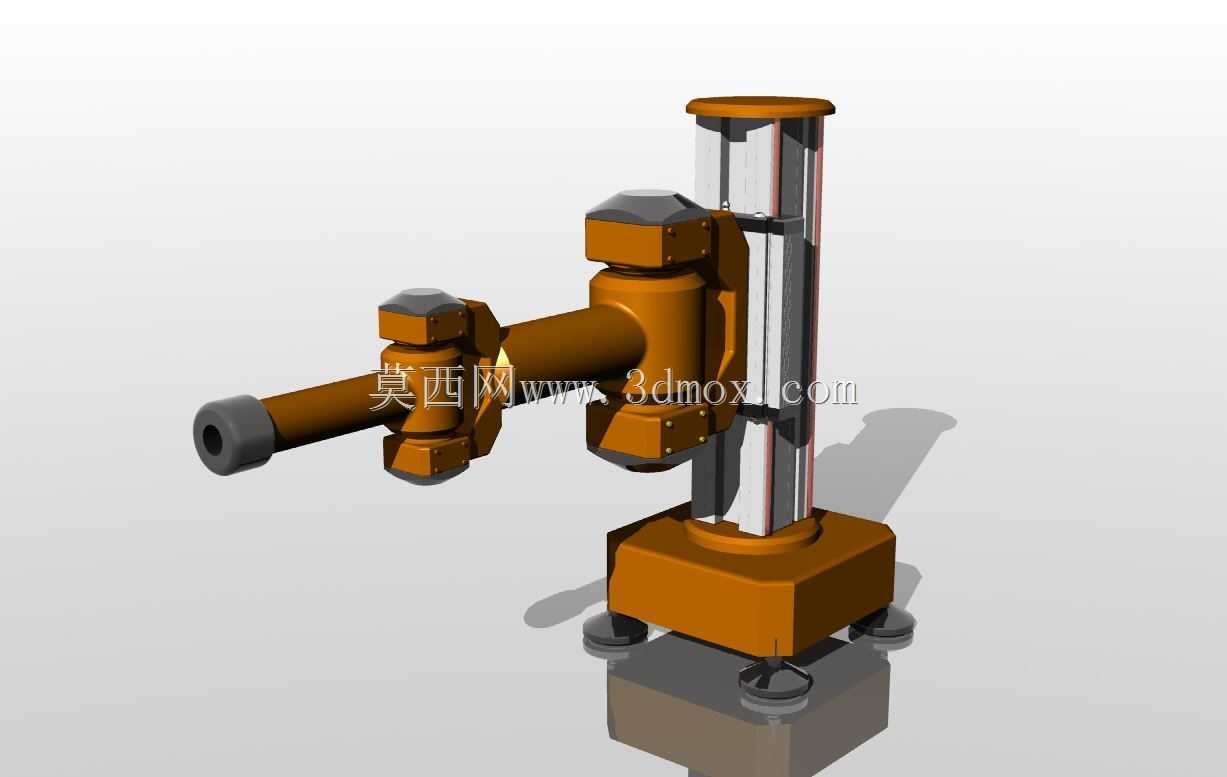

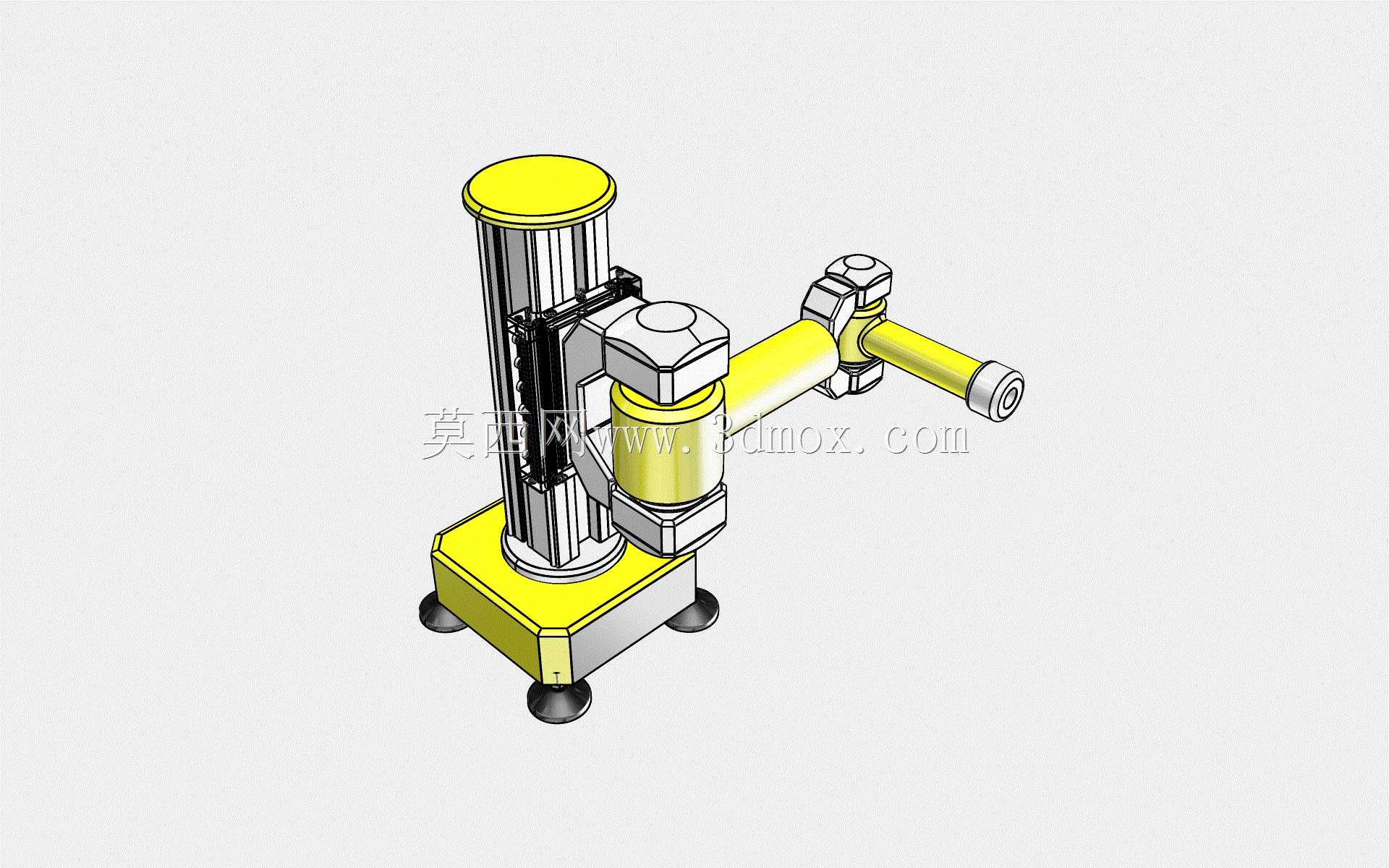

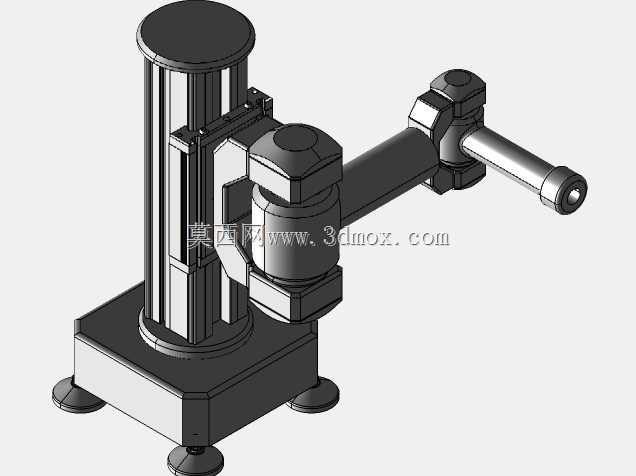

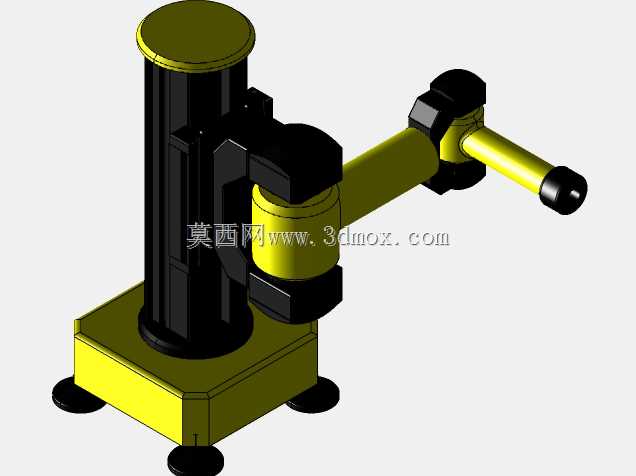

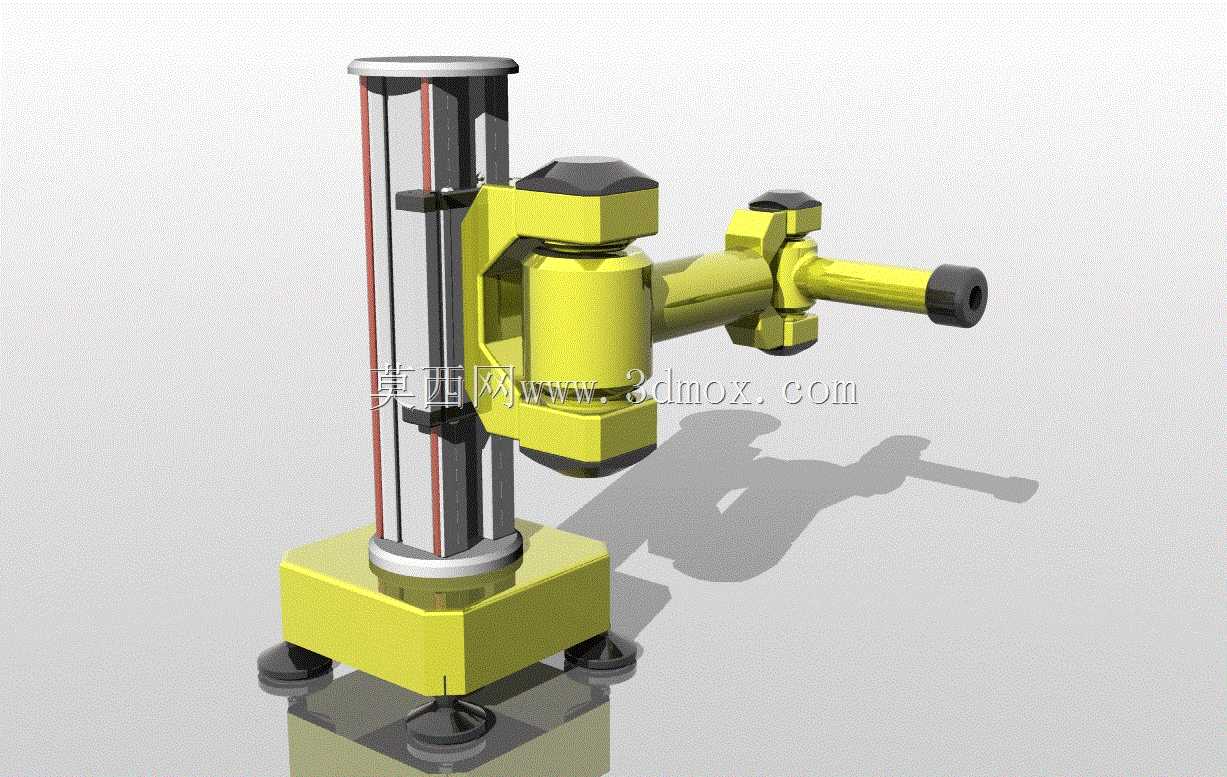

这款SCARA机械手是面向3C电子、轻工制造、精密装配场景打造的水平多关节执行设备，核心适配平面内高速高精度的作业需求，在消费电子零部件组装、小尺寸工件上下料、螺丝锁付、点胶涂覆、精密分拣等工位有着极高的应用普及率，相比传统直角坐标机械手，它的运动灵活性更强，作业覆盖范围更灵活，相比六轴关节机器人，它在平面定位场景下的重复定位精度更高、运动速度更快，同时占用的安装空间更小，非常适合集成在紧凑布局的自动化产线、桌面式作业工作站中使用。从功能特性来看，该机械手采用立柱加双旋转关节加末端执行接口的经典SCARA架构，竖直方向的升降轴集成在立柱结构内，可实现末端作业头的Z向升降调整，两个水平旋转关节配合完成XY平面内的点位运动与轨迹运动，末端预留标准执行器安装接口，可快速适配夹爪、吸嘴、螺丝批、点胶阀等不同作业工具，满足不同工序的快速切换需求。关节部位采用集成式的传动布局，将驱动与传动部件内置在关节壳体内部，既可以对核心传动部件形成可靠防护，避免车间粉尘、切削液飞溅侵入传动结构造成磨损，也能让整体臂身的外观更简洁，减少外部走线带来的干涉风险。从设计思路来看，这款模型在结构规划阶段优先平衡了作业刚性与运动惯量，臂身采用对称式的腔体结构设计，在保证关节连接刚性、减少高速运动下臂身形变抖动的前提下，尽可能优化臂身的重量分布，将大质量的驱动部件尽量靠近关节旋转中心，降低运动过程中的转动惯量，提升高速启停阶段的运动稳定性，减少定位过冲与振动问题，保障重复定位精度的一致性。底座采用方形落地式安装结构，底部预留三个可调支撑脚的安装位置，既可以在安装时快速调整设备的水平度，抵消安装面不平整带来的立柱倾斜问题，也能通过支撑脚的阻尼结构吸收部分高速运动产生的振动，提升整机运行的平稳性。从安装边界来看，该机械手的立柱高度适配常规桌面作业的Z向行程需求，水平臂展可覆盖直径数百毫米的圆形作业区域，安装时仅需在工作台面对应底座安装孔位预留固定位置即可，不需要对产线结构做大规模改造，设备的走线全部从立柱内部中空通道引出，可直接对接产线的控制柜体，不会在作业区域形成多余的走线干涉，适配各类紧凑型自动化工作站的集成需求，能够帮助产线实现小尺寸工件作业工序的自动化升级，替代人工完成重复性高、精度要求严的单调作业，有效提升产线的作业效率与产品一致性。
