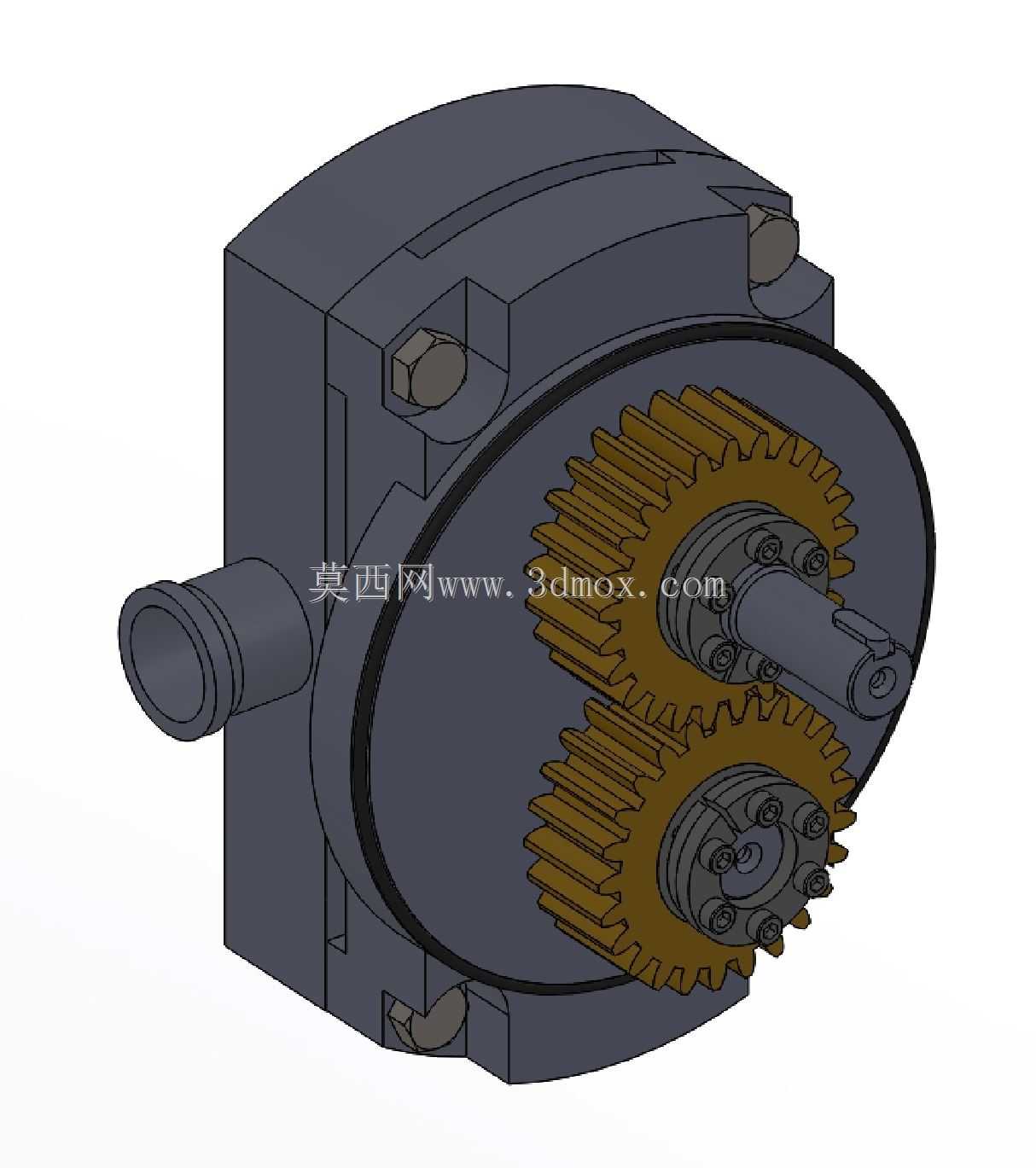

紧凑型小流量凸轮式叶片输送泵结构设计

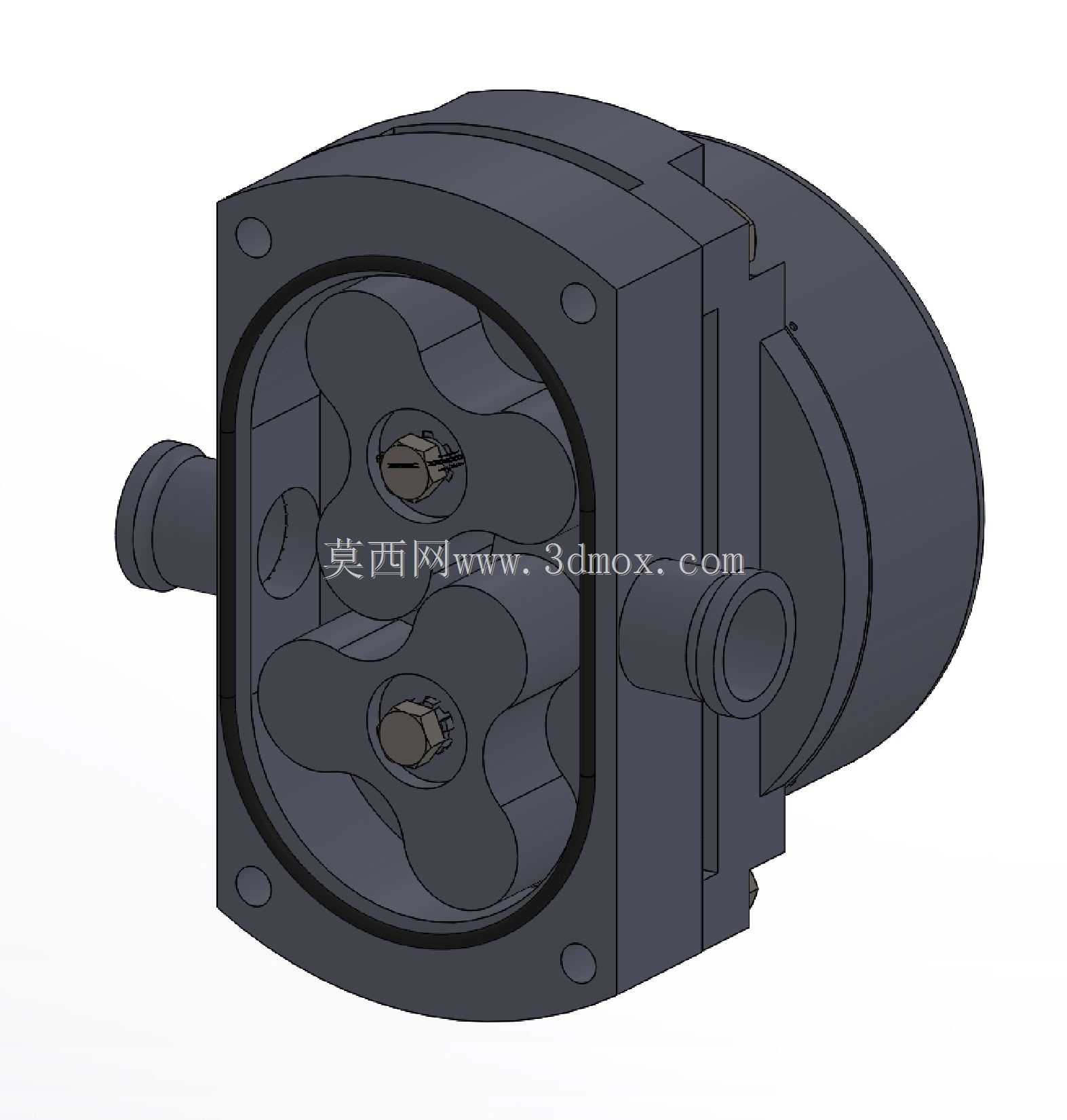

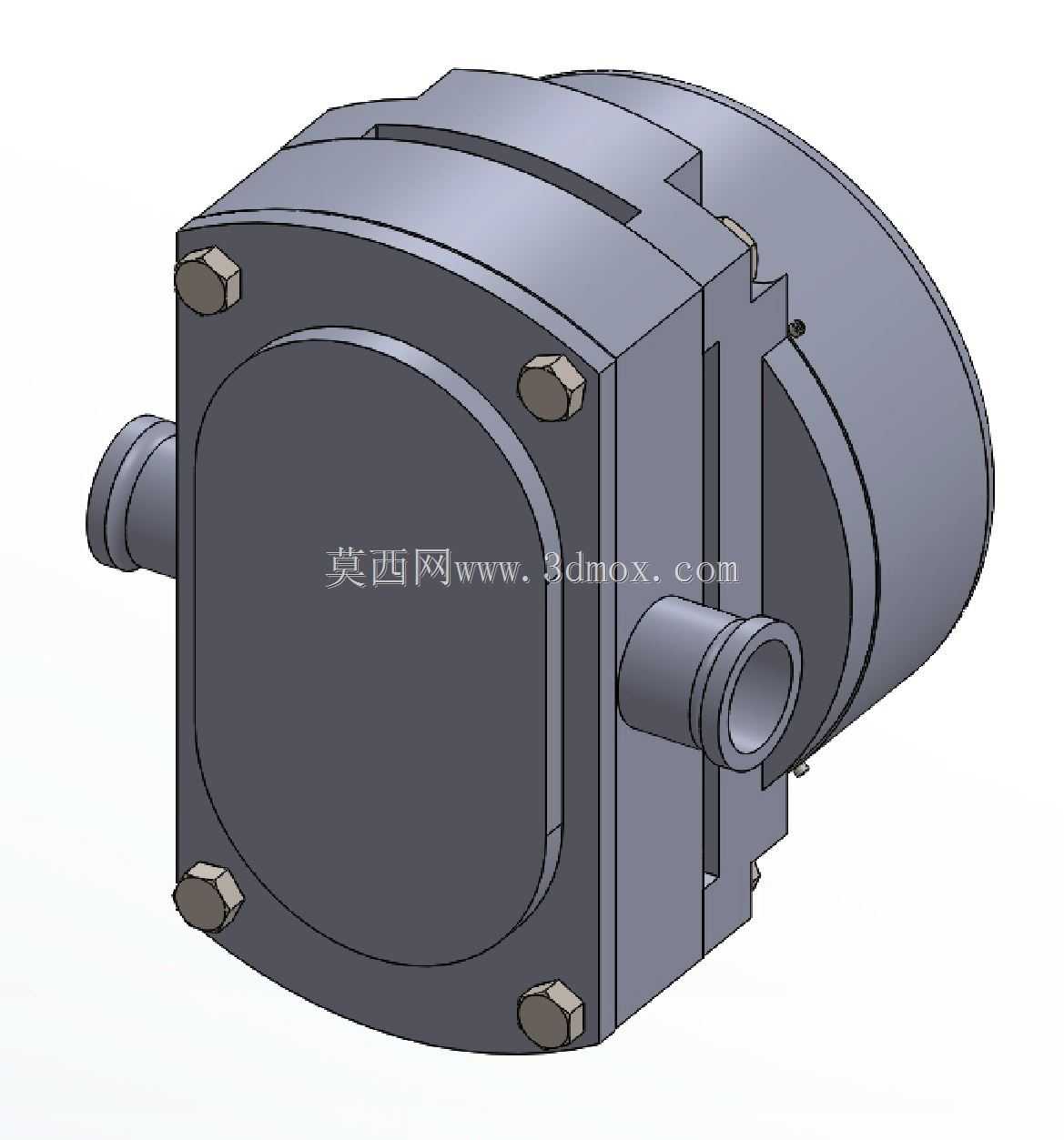

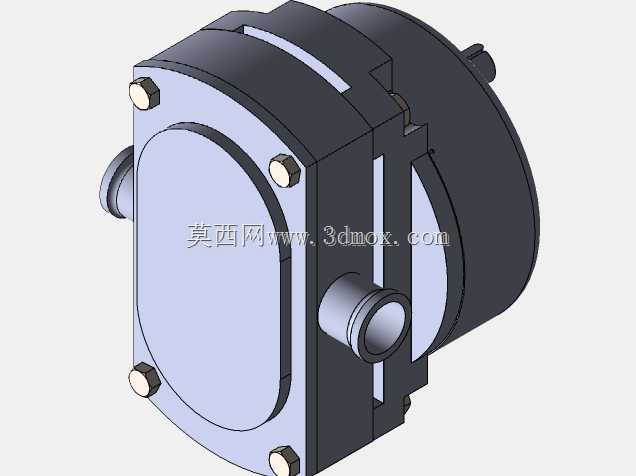

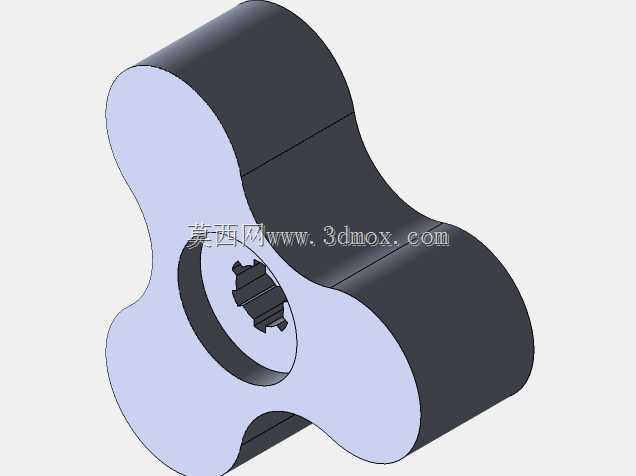

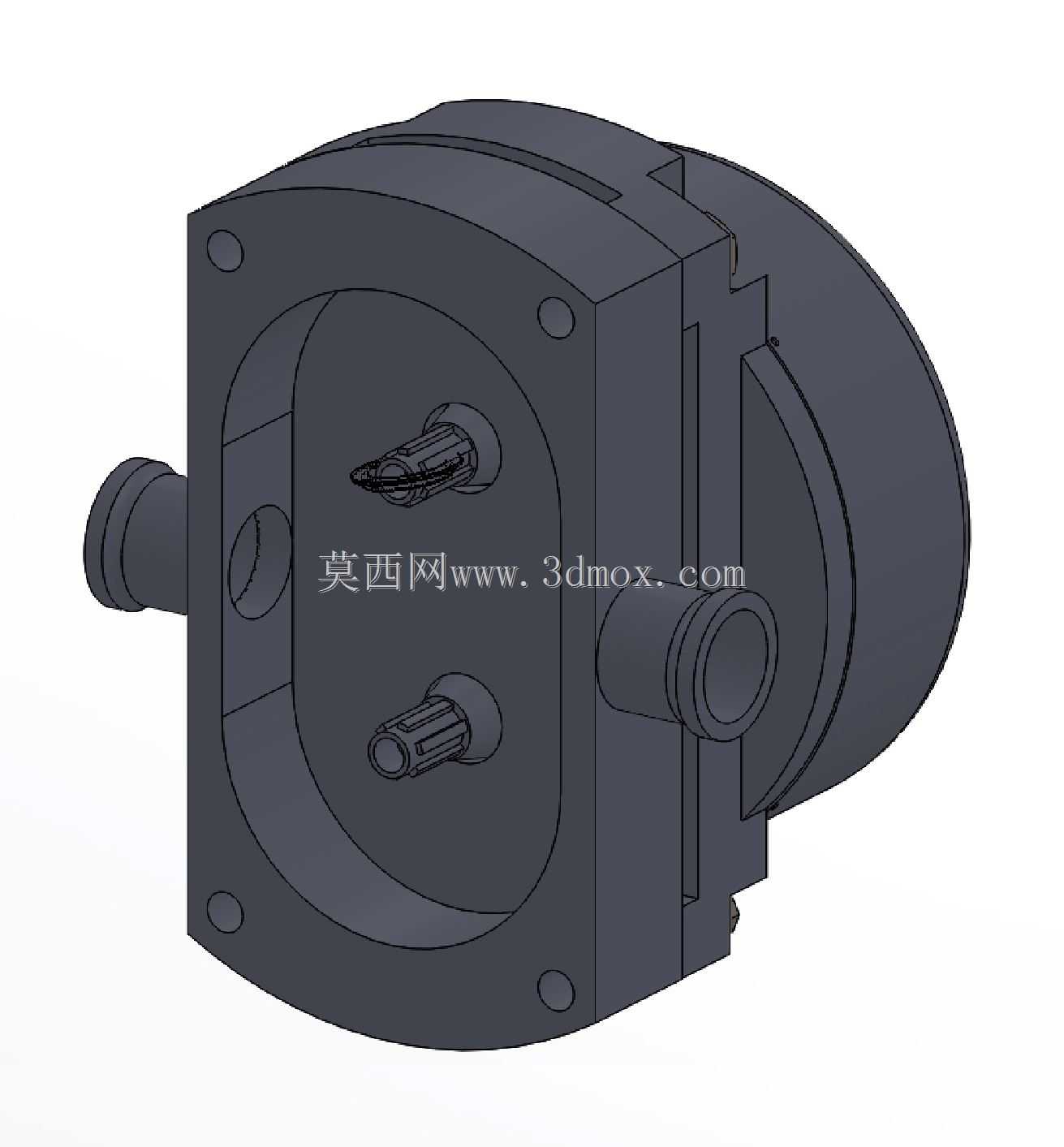

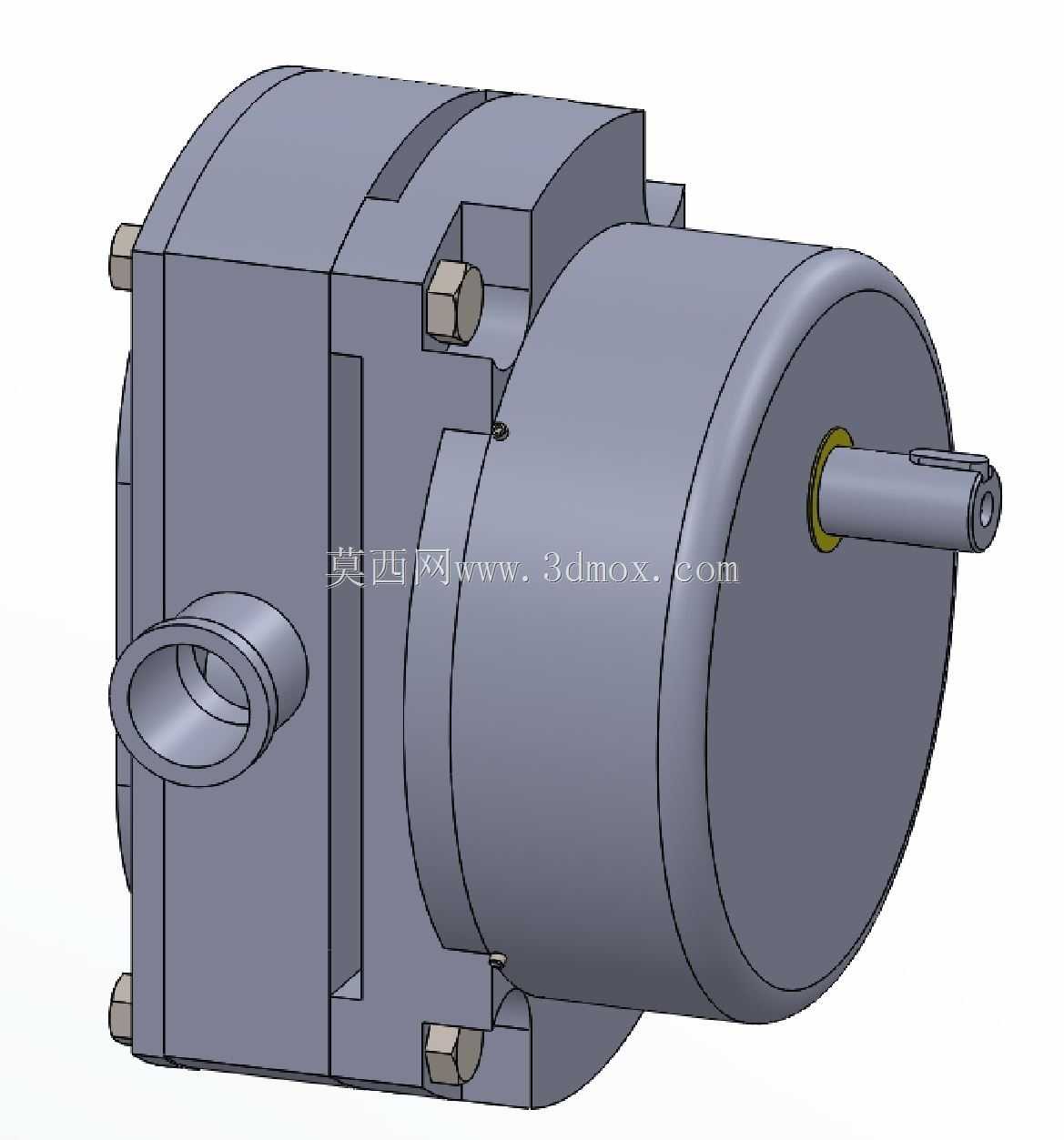

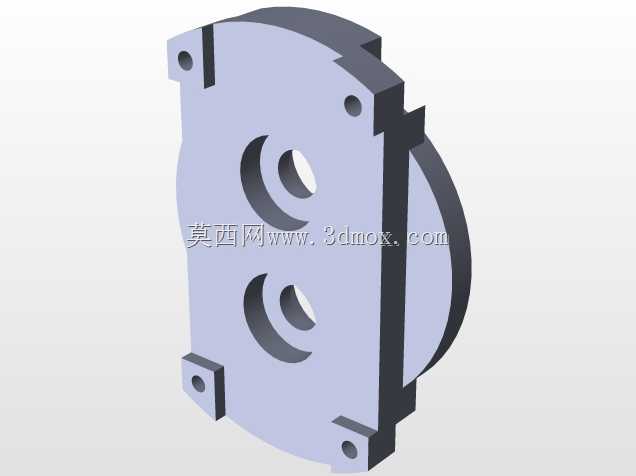

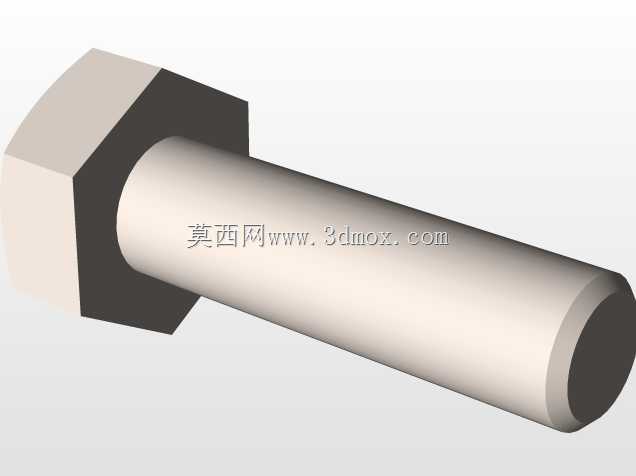

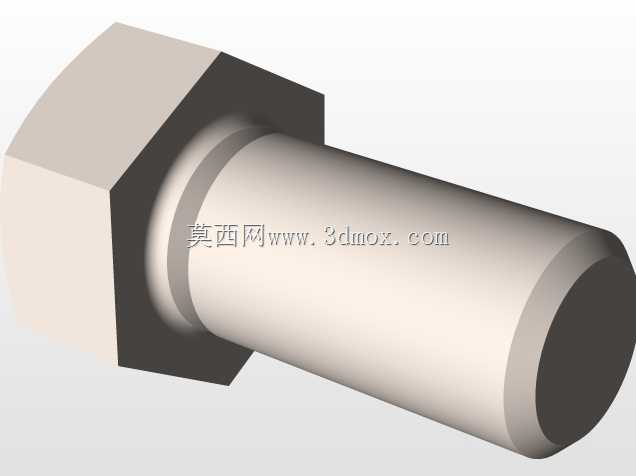

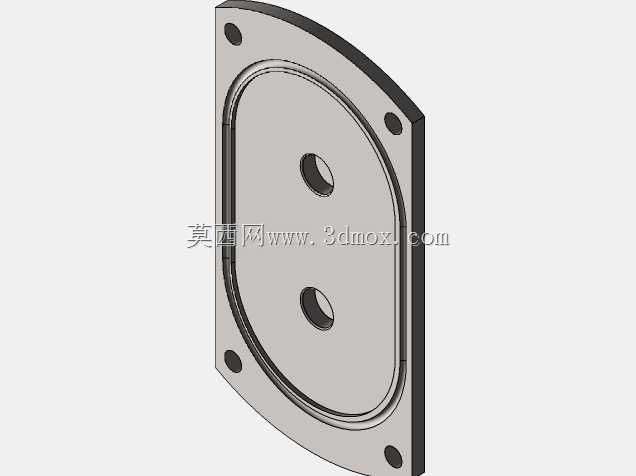

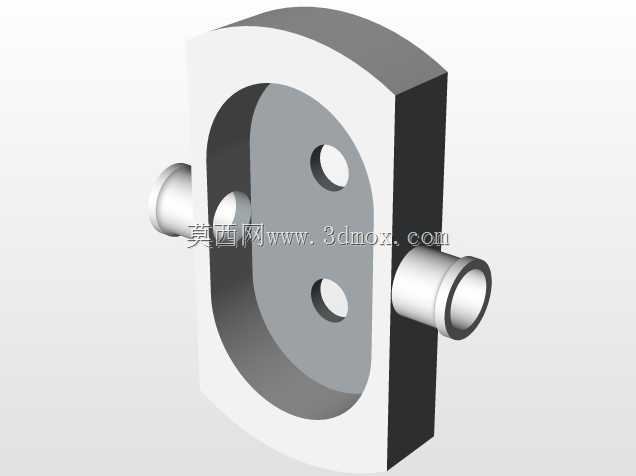

该款凸轮式叶片泵属于容积式流体输送部件，主要面向小流量、低扬程的洁净流体输送场景，常见应用于小型液压系统回路、实验室流体计量输送、小型冷却循环系统、轻工行业小剂量助剂精准输送等工况，可适配低粘度润滑油、冷却介质、中性化工水剂等多种无固体颗粒的流体介质，在对输送脉动要求较低、安装空间紧凑的设备配套场景中具备较高适配性。从功能特性来看，该泵依靠凸轮转子带动叶片在泵腔内部形成周期性变化的密闭容腔，通过容腔扩张完成流体吸入、容腔收缩完成流体压送，相比同规格齿轮泵具备更低的流体剪切力，输送过程中对介质物性影响更小，运转过程中内部摩擦副受力均匀，运转噪音更低，输出流量稳定性更优，可满足对输送平稳性有一定要求的配套场景需求。从设计思路层面，该泵采用一体化集成式结构设计，将驱动连接段与泵腔主体做同轴集成设计，减少了分体式结构的连接密封点位，降低了介质泄漏风险；泵腔端盖采用对称式螺栓紧固布局，六颗紧固螺栓沿端盖圆周均匀分布，可保证端盖与泵腔结合面的压力均匀分布，避免因受力不均导致的密封失效问题；进出油口采用侧置同规格外圆接口设计，两个接口沿泵壳径向对称布置，可支持双向安装配管，无需根据管路走向调整泵体安装角度，大幅降低现场安装适配难度。从外形尺寸与安装边界来看，该泵整体呈圆柱与方腔结合的紧凑构型，主体泵腔为近似方形的圆角结构，驱动连接段为同轴圆柱结构，整体轴向长度较短，径向尺寸控制紧凑，可适配狭小的设备内部安装空间；安装时可依托泵壳底部平面做贴合固定，也可通过端盖螺栓孔做悬挂式安装，进出液接口的外圆尺寸统一，可适配标准快插接头或卡套式接头，无需额外做接口转接加工；泵体内部运动部件均做等惯量匹配设计，运转过程中振动量极小，安装时无需额外做厚重减震基础，直接固定在设备安装面板上即可稳定运行，整体安装适配门槛较低，可快速集成到各类小型流体设备的系统回路中。
