立式手动推拉式工装夹具结构设计

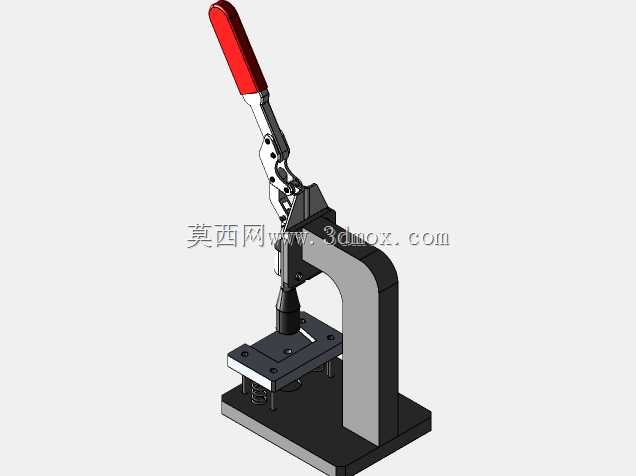

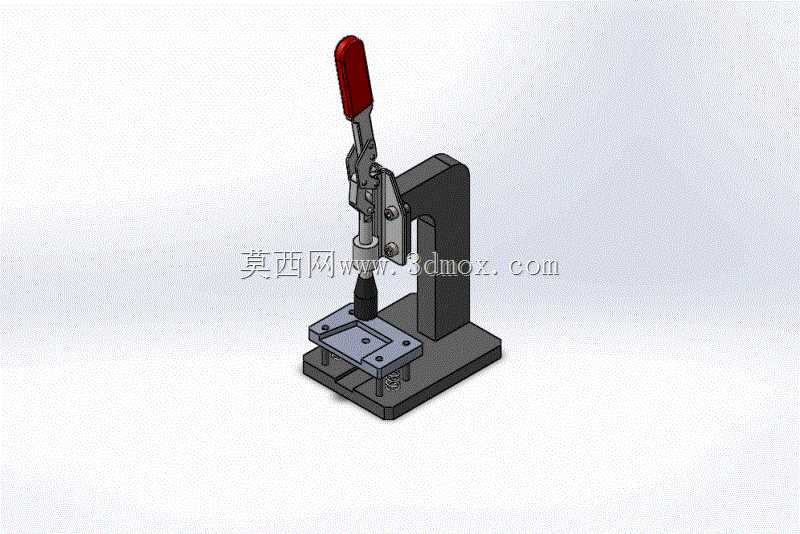

这款立式手动推拉夹具是面向小批量零部件加工、电子元件组装、小型工件压合作业场景开发的手动夹紧工装，在五金件修边定位、塑胶件铆接固定、线路板插件压紧、小型工件检测定位等工位有着极高的应用频次，尤其适配没有气源、电源配套的零散作业工位，以及小批量多品种的柔性生产场景，无需额外动力接入即可快速完成工件的装夹固定，大幅降低零散工位的工装配套成本。从实际用途来看，该夹具核心作用是通过手动驱动的连杆机构输出稳定压紧力，将待加工工件牢牢固定在基准工作面上，避免工件在钻孔、铆压、打标、胶合、检测等作业过程中出现位移、翘边、振动偏移等问题，相比传统螺丝压紧、台虎钳夹持的装夹方式，它的操作行程更短，装夹解锁速度更快，单次装夹动作仅需推动手柄即可完成，能有效降低操作人员的重复劳动强度，提升单工位的作业效率。在功能特性上，这款夹具采用了垂直下压式的推拉施力结构，搭配肘节连杆的死点锁止设计，当手柄推动到下压行程终点时，连杆机构会进入机械死点位置，此时哪怕操作人员松开手柄，夹具也会持续保持稳定的压紧力，不会因为作业过程中的振动、外力触碰出现松脱泄压的问题，压紧力输出稳定可靠；操作端搭配了红色防滑绝缘握套，既提升了手部握持的摩擦力，避免操作时手打滑，也能在涉及弱电检测的工位起到基础绝缘防护作用；底部的安装底座采用加厚铸铁材质，整体重心偏低，放置在工作台面上时稳定性极强，不会因为频繁的扳动手柄出现设备晃动；前端的压头采用可更换设计，可根据待压紧工件的外形、材质更换橡胶压头、金属平压头、仿形压头，避免压伤工件表面，适配不同材质工件的装夹需求。从设计思路来看，这款夹具在开发阶段优先考虑了手动操作的人机工程学与长期使用的耐用性，整体结构没有复杂的传动零件，所有铰接点都做了耐磨衬套配套，长期反复扳动也不会出现铰接松旷、行程偏移的问题；整体结构采用模块化设计，夹座、连杆、手柄、压头、底座都可单独拆卸更换，后期维护成本极低，哪怕单个零件出现磨损，也无需更换整台夹具，仅替换对应零件即可恢复使用精度。在外形尺寸与安装边界上，这款夹具整体采用立式窄体布局，横向占用空间极小，底座预留了四个对称的安装固定孔，既可以直接放置在工作台面上使用，也可以通过螺栓穿过安装孔将其牢牢固定在专用工装板、流水线工位台面上，适配不同的工位布置需求；下压行程预留了足够的开合高度，可兼容一定厚度范围内的不同工件，无需频繁调整压头高度即可适配常规小零件的装夹需求，压头的工作区域正对底座的定位平台，操作人员放置工件时无需反复对位，即可让工件处于压紧受力的中心位置，操作门槛极低，新员工无需长时间培训即可快速上手操作。
