多关节四自由度夹持式机械臂结构设计

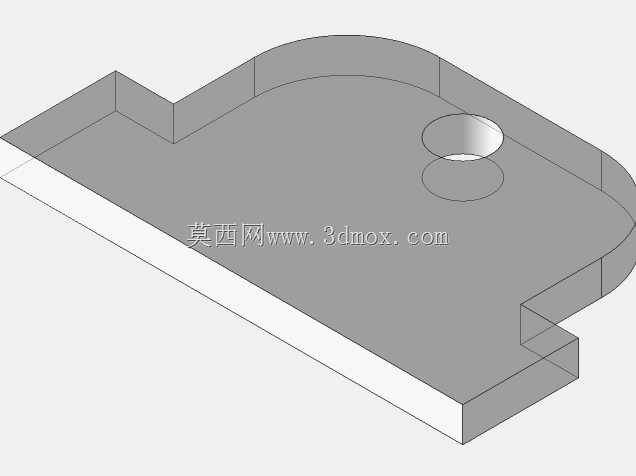

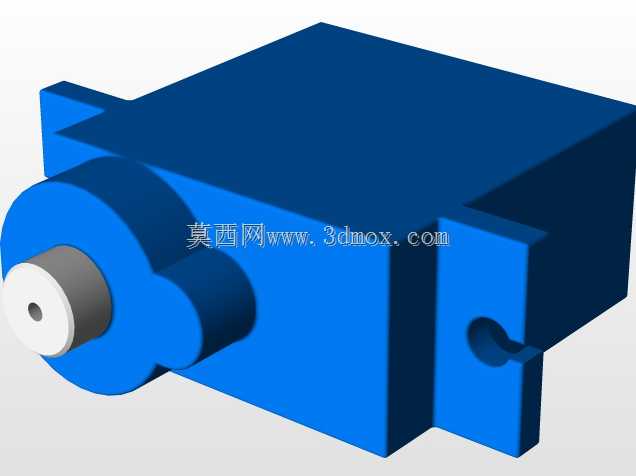

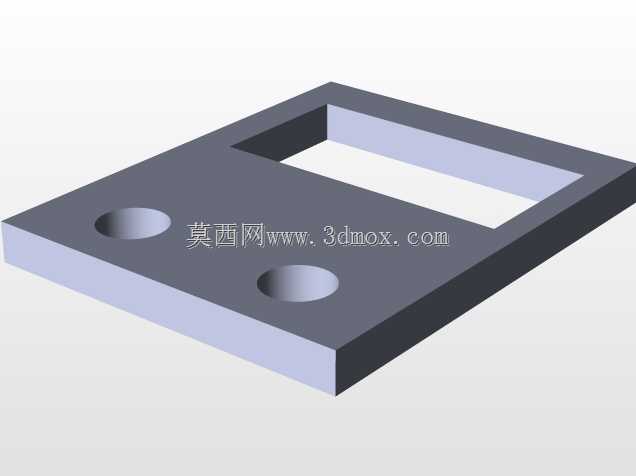

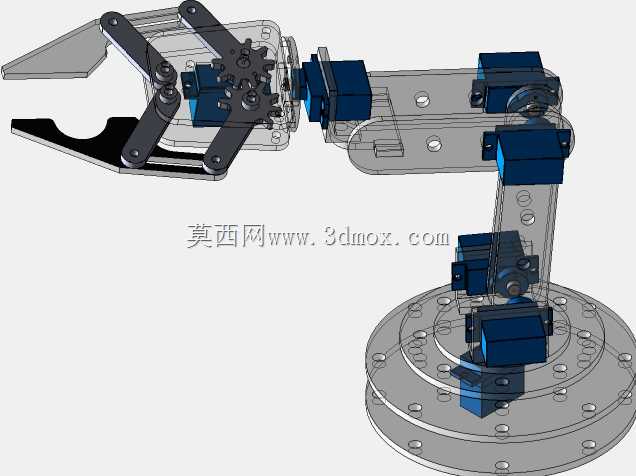

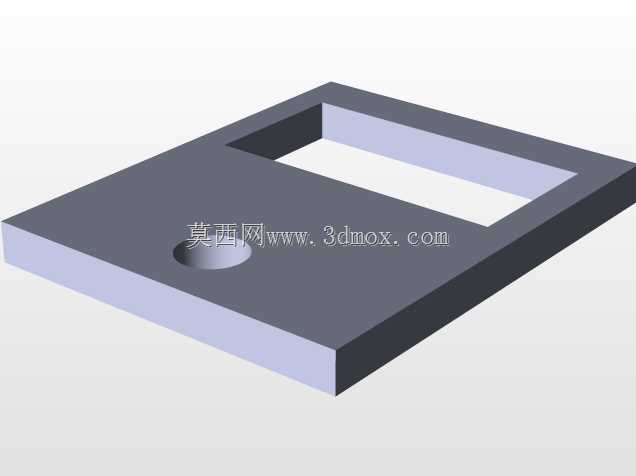

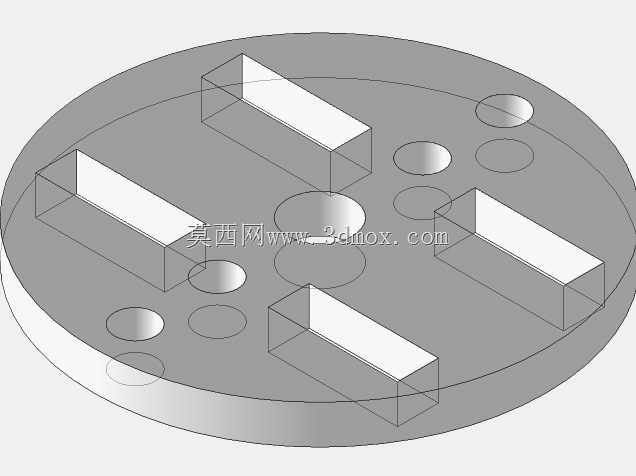

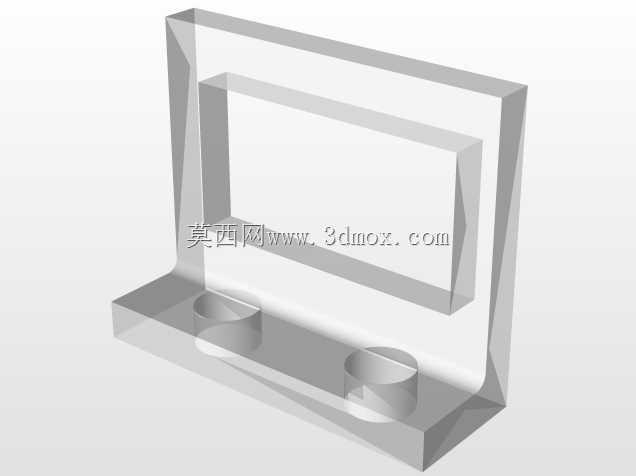

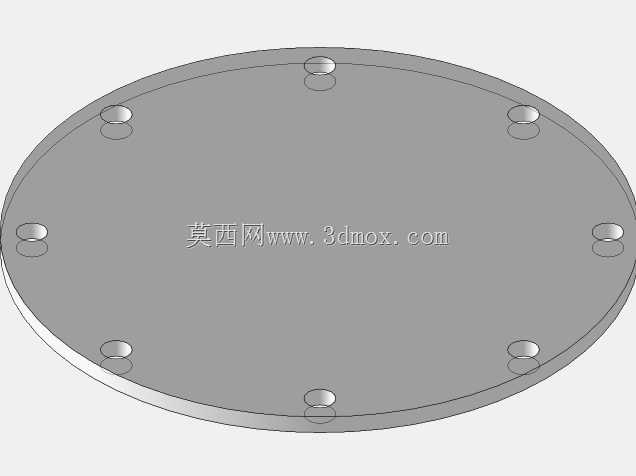

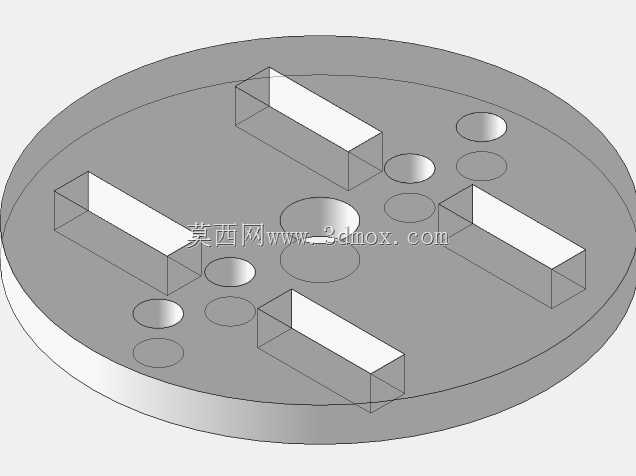

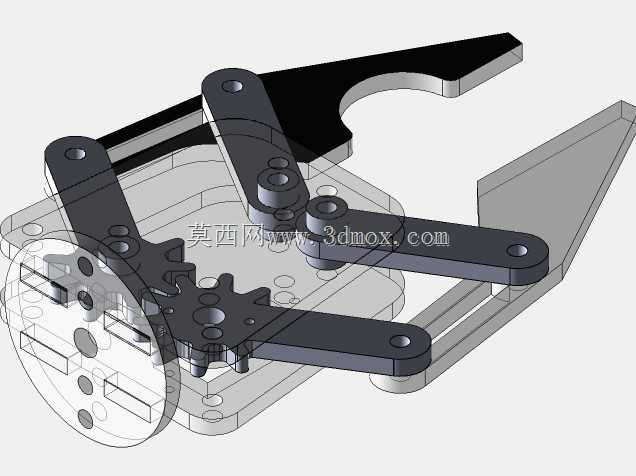

这款四自由度夹持机械臂主要面向小型自动化作业场景，可适配轻工生产线上的小件物料转运、教学实训平台的机械结构演示、小型工作站的工件上下料辅助，也可嵌入智能分拣单元完成规则小件的抓取移位动作，能够替代人工完成重复性的定点取放作业，降低单调工位的人力消耗。设备整体采用关节串联式布局，从底部到末端执行器共设置四个独立运动维度，底部为圆盘式回转基座，可实现整臂360度水平方向旋转，覆盖基座周边环形作业范围；基座上方依次设置大臂俯仰关节、小臂俯仰关节，两个关节配合可调整末端夹持器的空间高度与水平伸出距离，最末端为夹爪开合驱动关节，可根据工件外形调整开合幅度完成夹持动作。设计过程中优先考虑结构紧凑性与运动稳定性，各关节均采用模块化舵机安装位，传动结构直接与关节支架集成，减少额外传动件带来的回程间隙，臂身主体采用镂空式板材拼接结构，在保证结构强度的前提下尽可能降低臂身自重，减少关节驱动负载，提升运动响应速度。夹爪部分采用齿轮联动的平行开合结构，两个夹指同步动作，夹持力分布均匀，可适配方形、圆形等不同截面的小型工件，夹指内侧预留防滑安装位，可根据夹持物料的材质更换防滑垫，避免抓取过程中工件滑落。安装边界方面，底部圆盘基座设置多圈均匀分布的安装孔位，可直接通过螺栓固定在工作台面、实训台架或者移动小车上，基座直径适配常规小型自动化工作站的安装间距，整臂完全伸展时的水平作业半径可覆盖常规工位的取放料范围，竖直方向抬升高度满足小型流水线的物料高度差需求，各关节的运动行程经过限位校核，不会出现运动干涉问题，布线槽沿臂身内侧设置，可将驱动线缆完全收纳在结构内部，避免运动过程中线缆剐蹭外部设备。整体结构兼顾实用性与易加工性，所有结构件均可采用常规板材加工成型，装配流程简单，后期维护时可单独更换单个关节的零部件，无需拆解整臂结构，适合小批量制作与二次功能拓展，可根据实际作业需求更换不同形式的末端执行器，拓展吸附、涂胶等附加功能。
