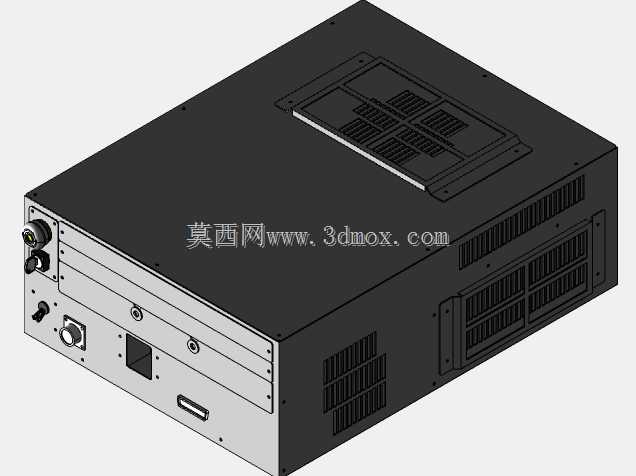

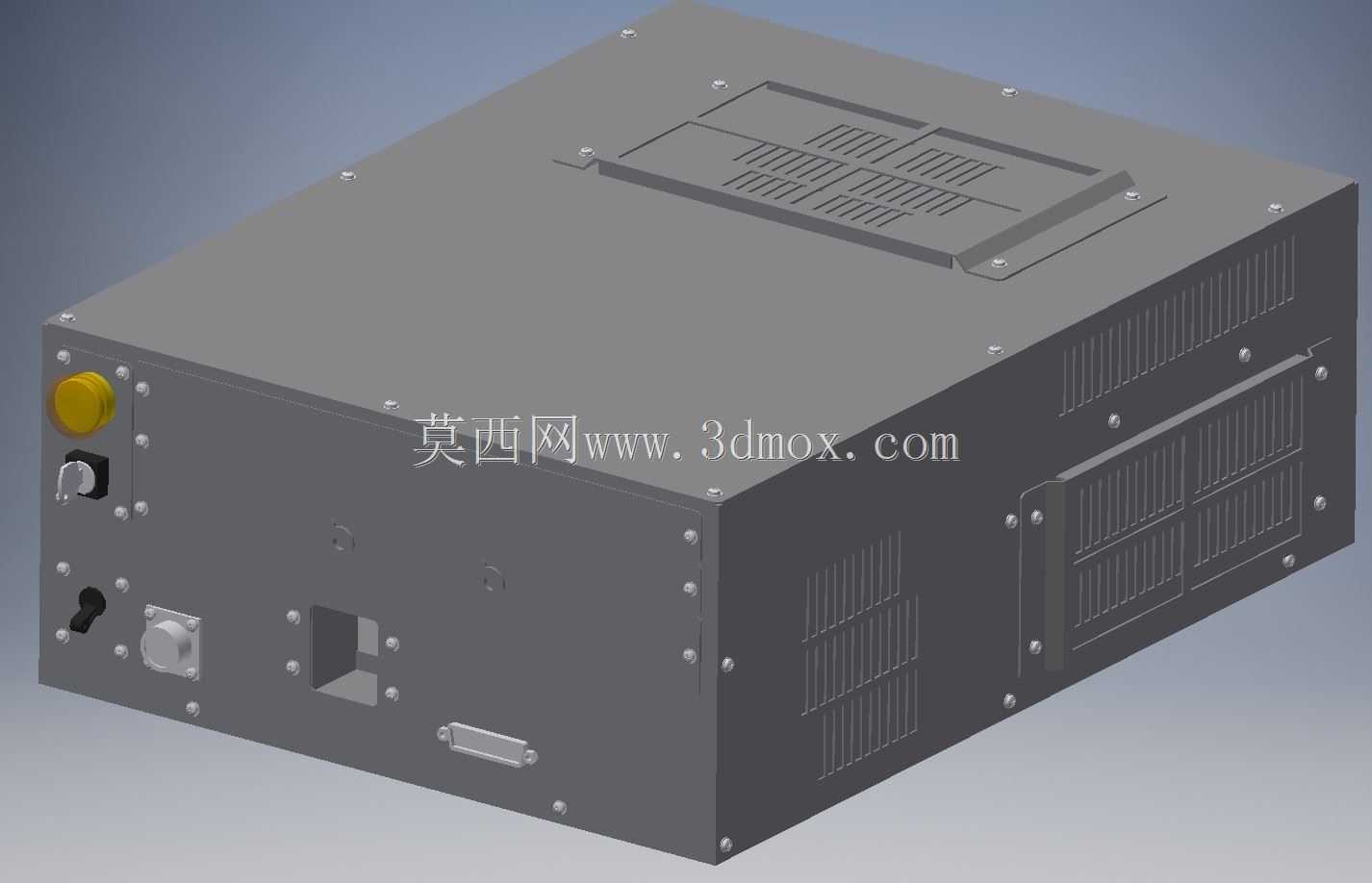

紧凑型工业机器人CFD控制箱体结构设计

这款紧凑型机器人控制单元，是面向中小型工业机器人应用场景打造的核心控制载体，适配MZ、EZ、ES等系列多关节工业机器人的运动控制需求，可广泛部署在3C电子装配、小型零部件上下料、轻量焊接工位、精密点胶作业等产线场景中，解决传统机器人控制柜体积过大、占用产线空间多、部署灵活性不足的痛点。从实际用途来看，该控制单元承担着机器人运动轨迹解算、IO信号交互、多协议网络通信的核心职能，能够稳定处理离散IO信号的输入输出，同时支持以太网IP、Profinet、CC-Link等主流工业现场总线协议，可快速对接产线PLC、人机交互终端、视觉检测设备等周边自动化单元，实现整线设备的协同作业，无需额外加装协议转换模块，大幅降低产线集成的硬件成本与调试周期。在功能特性设计上，该控制单元采用紧凑化集成布局，将运动控制模块、电源模块、通信模块、散热结构整合在统一箱体内，整体外形尺寸与传统台式PC机箱相近，既可以落地安装在产线侧方的设备间隙中，也可以通过壁挂支架固定在设备护网或立柱上，适配不同产线的空间布局要求，安装边界预留了充足的接线操作空间，正面设置的电源开关、状态指示灯、通信接口、应急接口均朝向操作侧，日常运维时无需挪动箱体即可完成状态检查、线路插拔、故障复位等操作。从设计思路层面，箱体整体采用钣金折弯拼接结构，外壳板材选用高强度冷轧钢板，表面做哑光喷塑处理，兼顾结构强度与电磁屏蔽性能，可有效隔绝车间内焊接设备、变频设备产生的电磁干扰，保障控制信号传输的稳定性；箱体侧面与顶面设计了多组格栅式通风散热结构，配合内部风道形成自然对流散热路径，无需加装高转速散热风扇即可满足长时间满负载运行的散热需求，同时减少了风扇进灰带来的维护工作量，箱体拼接处采用内藏式螺丝固定，外观整洁无突出结构，避免车间作业时勾挂线缆或操作人员衣物，所有外部接口均做了防呆设计，不同类型的接口采用差异化的尺寸与定位结构，杜绝接线时插错接口的问题。在安装适配性上，箱体底部预留了标准的脚轮安装位与固定地脚孔，既可以加装脚轮实现工位间的快速转场移动，也可以通过膨胀螺栓或安装支架做刚性固定，满足固定工位与移动作业单元的不同使用需求，箱体侧面预留了扩展模块安装位，后续可根据工艺需求加装额外的IO扩展板、轴控模块，无需更换整个控制箱体即可实现功能升级，有效延长设备的全生命周期使用价值。
