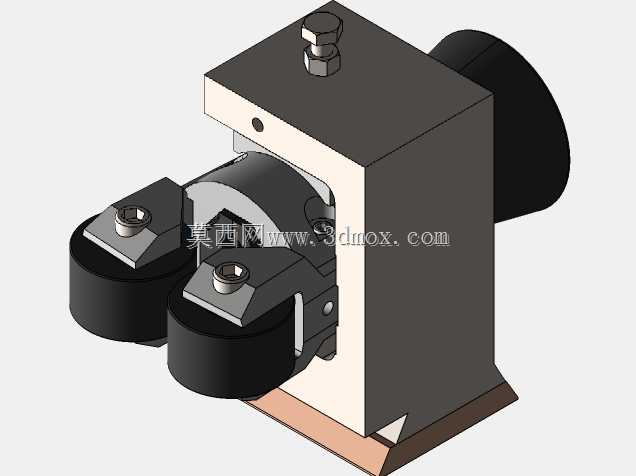

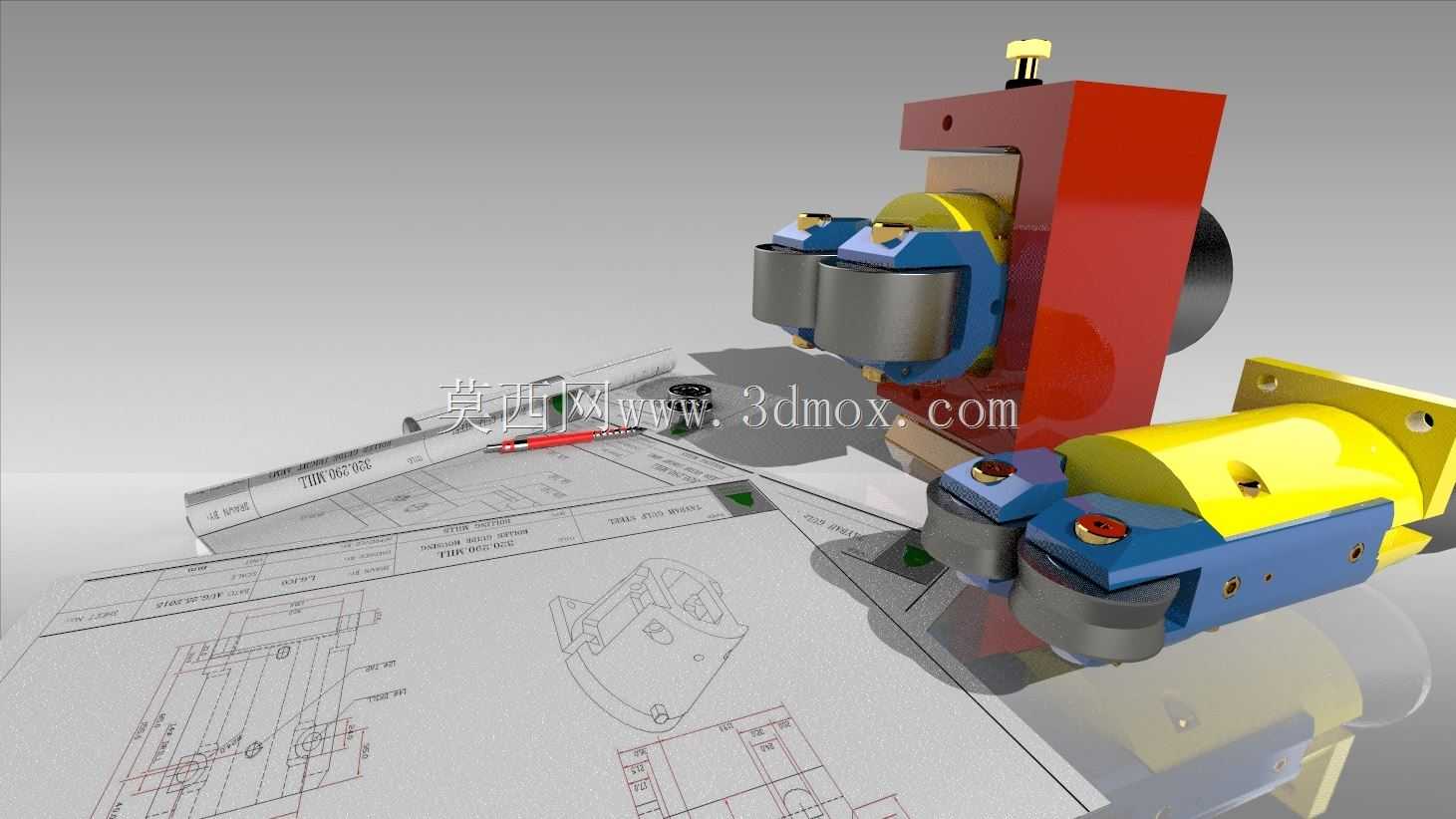

轧机入口滚柱导辊导向装置结构

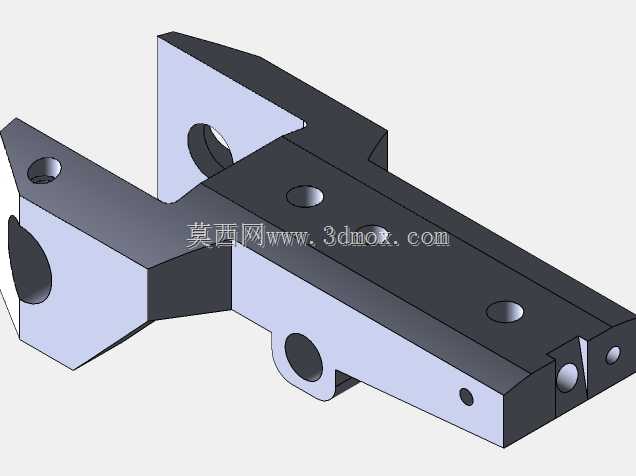

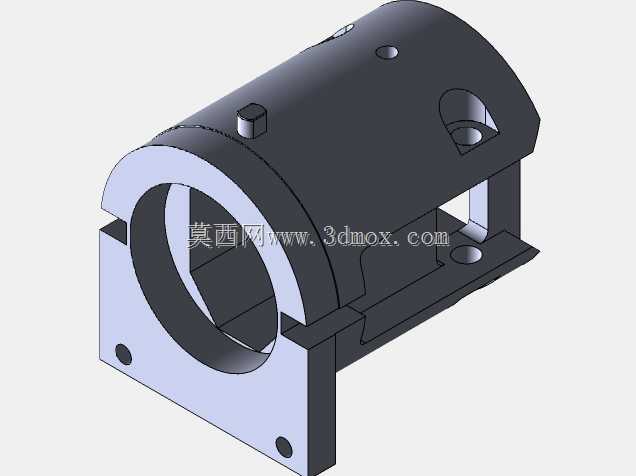

该装置应用于长材轧制生产线的轧机入口工位，是轧钢工序中保障轧件精准进入轧辊孔型的核心导向部件，主要作用是在轧件被轧辊咬入前，对运行中的高温轧件进行位置约束与导向校正，避免轧件因运行偏移出现翘头、跑偏、撞辊等问题，减少轧制过程中的工艺故障，提升成材率与轧制稳定性，适配棒材、线材等型材轧制的连续生产场景，可在高温、多氧化铁皮的恶劣轧制环境下长期稳定工作。从功能特性来看，该装置采用多组滚柱式导向接触结构，替代传统的滑动摩擦导板，将轧件与导向部件之间的滑动摩擦转化为滚动摩擦，大幅降低导向过程中的摩擦阻力，减少轧件表面的刮擦损伤，同时降低导向部件的磨损速率，延长部件的在线使用寿命；装置设置有可调节的压紧定位结构，能够根据不同规格的轧件尺寸调整导向滚柱的开合间距，适配一定尺寸范围内的轧件导向需求，无需整体更换导向装置即可完成多规格产品的生产切换，提升产线换型效率；装置的安装基座采用刚性强化结构，能够承受轧件高速运行带来的冲击载荷，避免导向过程中出现部件移位、变形的问题，保障导向精度的稳定性。在设计思路上，该结构优先考虑轧制工况的实用性与维护便捷性，滚柱组件采用模块化快拆设计，当滚柱出现磨损超差时，可单独拆卸更换磨损的滚柱部件，无需整体拆解整个导卫装置，大幅缩短现场维护的停机时间；导向接触面的滚柱采用圆弧适配轮廓，能够与圆形轧件的外轮廓形成贴合导向，避免棱角接触造成的轧件表面压痕，同时保证对中导向的精度，确保轧件能够以准确的对中姿态进入轧辊孔型，减少轧制过程中的轧件扭转、尺寸超差等质量问题。从安装边界与尺寸适配来看，该装置的安装基座设置有标准化的连接定位面，可直接适配常规短应力线轧机、普通型材轧机的入口导卫安装横梁，安装孔位采用长圆孔可调设计，可根据轧辊孔型的实际位置进行前后、左右的位置微调，保证导向中心与轧辊孔型中心的同轴度；整体结构的外轮廓尺寸紧凑，不会占用轧机入口过多的操作空间，预留了足够的冷却水、氧化铁皮吹扫通道的安装位置，适配轧机现场的配套管路布置需求，装置的导向开口调节范围覆盖常规中小规格棒线材的生产尺寸区间，能够满足多数普通型材轧制产线的入口导向使用需求。
