90度转弯辊筒曲线输送设备结构

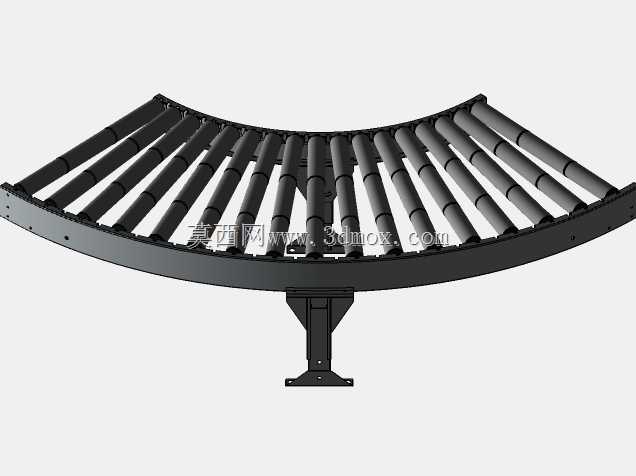

这款90度曲线辊筒输送设备，主要应用在生产车间流水线转角、仓储物流分拣线的转向衔接环节，能够在有限的厂区空间内完成物料输送方向的平顺切换，解决直线输送无法适配转角布局的痛点，常见于电商仓储分拣、汽配生产装配、食品包装输送、家电组装流水线等场景，可承接箱装货物、工装托盘、规整包装件的转向输送任务，避免物料在转角处卡顿、堆积，保障整条输送线的流转效率。设备采用弧形排布的辊筒作为承载输送主体，每根辊筒沿转弯弧度均匀布置，能够保证物料在经过90度转向过程中始终保持平稳承托，不会出现偏移、滑落的情况；底部采用单立柱支撑结构，支撑腿底部带有安装固定板，可通过膨胀螺栓与地面固定，保障设备运行过程中的结构稳定性，支撑立柱与弧形机架的连接位置做了加强结构设计，能够承受额定载荷下的长期运行形变，避免机架长期受力出现弧度变形。设计过程中优先考虑了输送衔接的适配性，600mm宽度的输送面可以匹配多数常规宽度的直线辊筒线，无需额外做转接结构即可直接对接，90度的转弯角度适配多数车间L型布局的生产线规划，辊筒之间的间距经过合理测算，既保证了小尺寸包装件不会卡在辊筒间隙中，又尽可能降低了设备整体自重与制造成本；机架采用弧形折弯型材做主体框架，整体弧度顺滑无突兀折角，既保证了框架的结构强度，又能避免剐蹭输送过程中的物料外包装。安装边界方面，设备整体占用空间为对应90度扇形区域，转弯半径适配常规车间通道的预留尺寸，支撑立柱位于扇形区域的圆心侧下方，不会占用两侧的物料通行空间，安装时仅需要固定底部支撑脚，对接两端直线输送线的高度即可完成部署，后期维护时可单独更换磨损的单根辊筒，无需拆解整体机架，大幅降低运维成本。设备整体结构紧凑，没有多余的外凸结构，在车间布局时可以紧贴墙角或者其他设备布置，最大化利用生产场地空间，输送过程中依靠辊筒的转动实现物料前移，无需额外复杂的传动结构即可完成转向输送，运行噪音低，承载能力稳定，适合长期连续运行的生产输送场景。
