重载无动力辊道输送设备结构设计

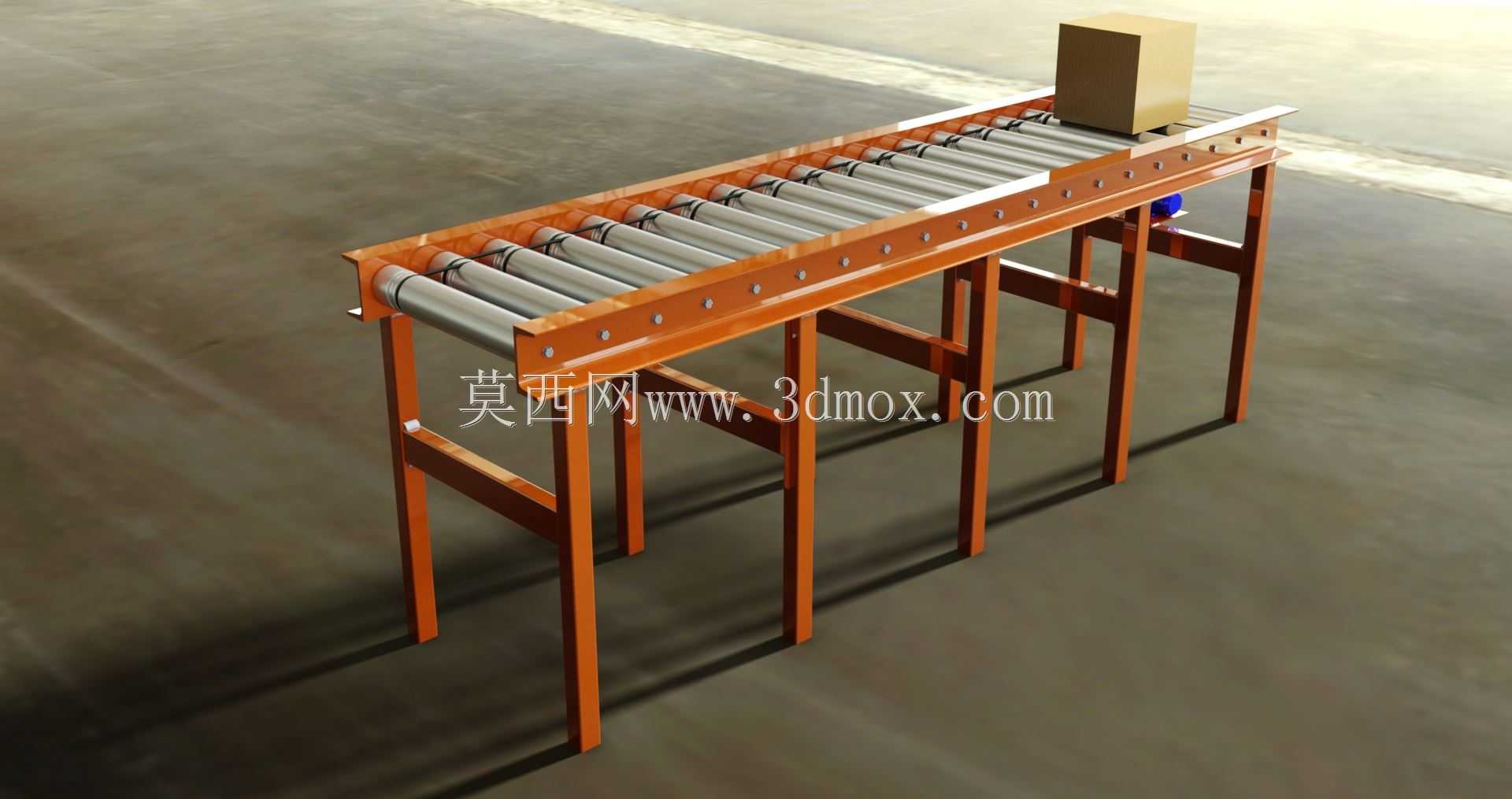

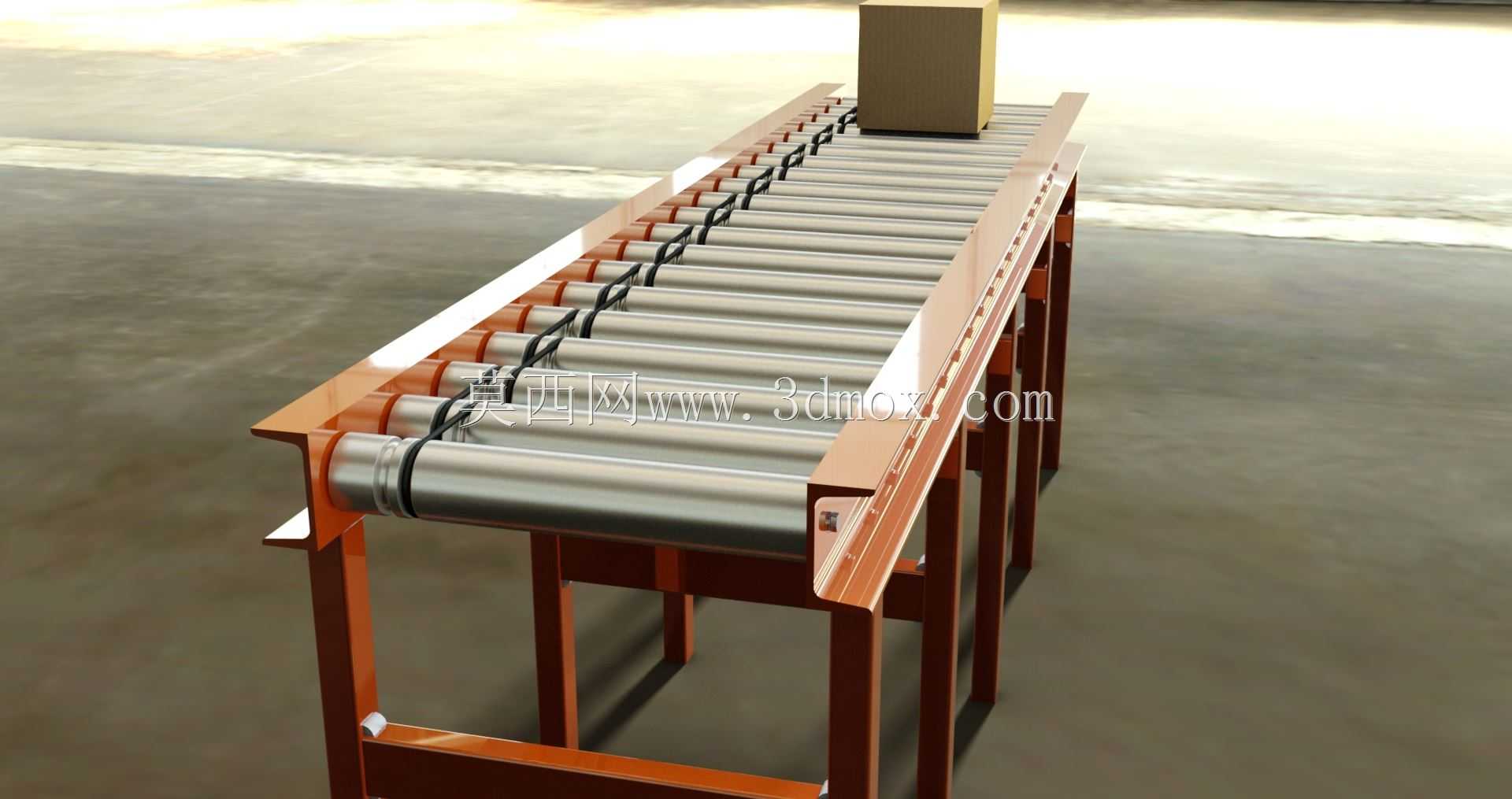

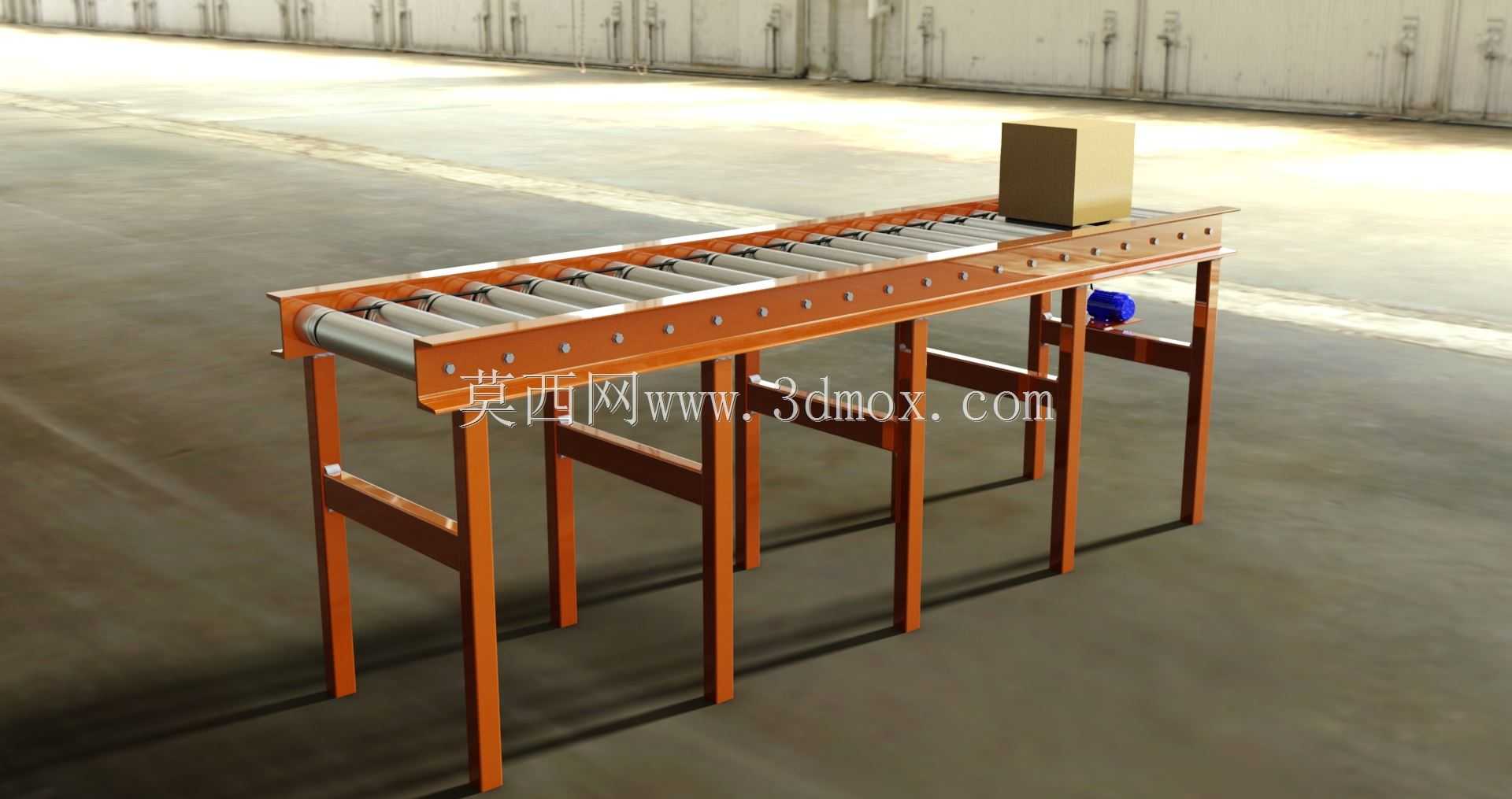

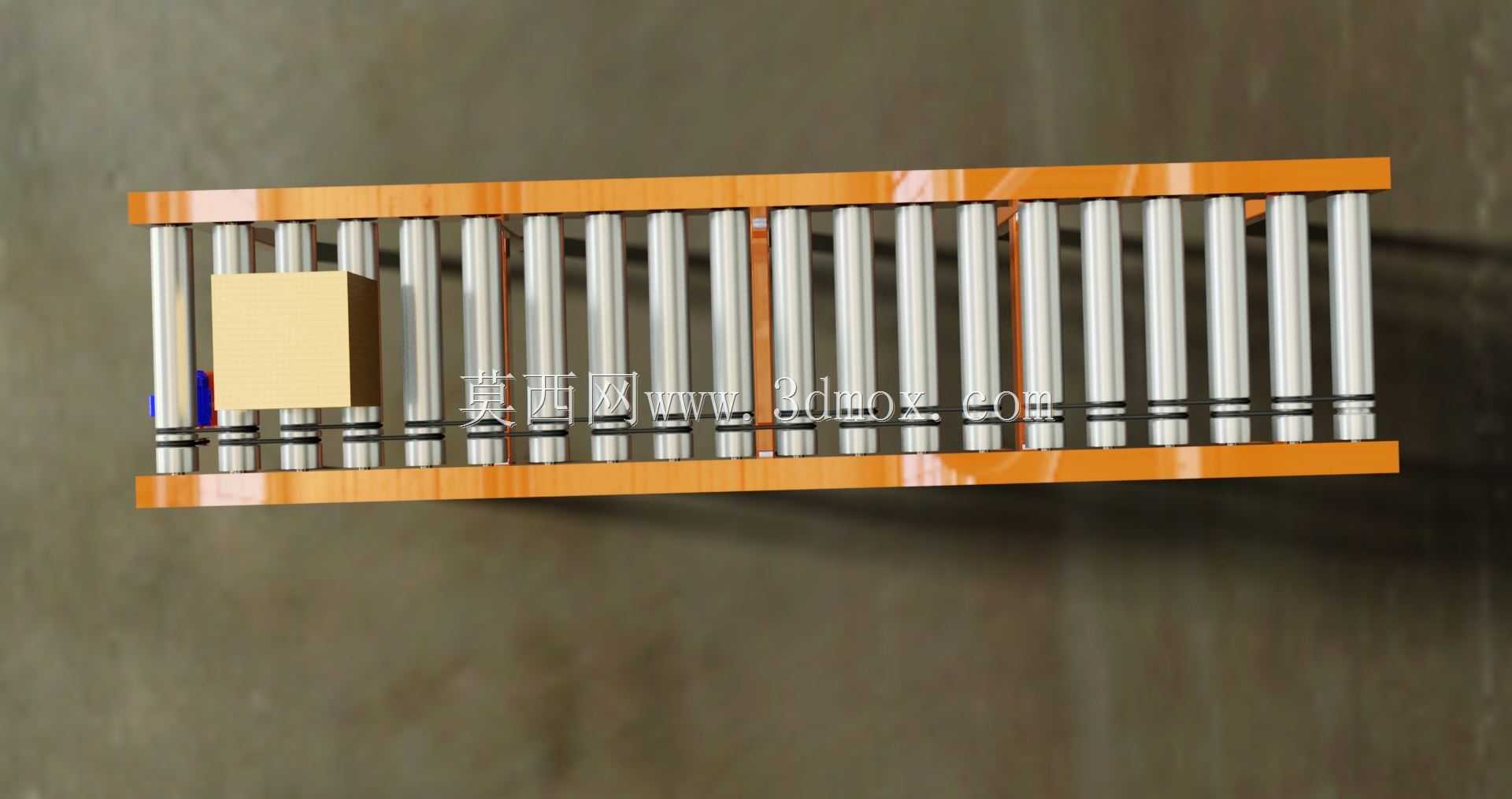

这款无动力辊道输送设备主要面向生产车间工序间物料转运、仓储库区出入库接驳、包装线末端工件输送等场景设计，可适配箱装货物、规则块状工件、托盘载具等多种形态的物料输送需求，无需额外配置动力源，依靠物料自身重力或人工推送即可完成输送作业，在轻工制造、电商仓储、五金加工、包装生产等领域有着广泛的应用空间，能够有效衔接不同生产工位的物料流转环节，减少人工搬运的作业强度，提升车间内部物流的周转效率。设备主体采用型钢焊接作为支撑机架，机架两侧设置连续的侧边防护梁结构，既可以作为辊筒的安装承载基座，也能够对输送过程中的物料起到侧向限位作用，避免物料在输送过程中从辊道两侧滑落，适配常规宽度的标准周转箱、块状工件的通行需求。辊筒采用等间距排布的设计方案，单根辊筒选用金属材质制作，表面做光滑防锈处理，辊筒两端通过轴承组件与侧边梁连接，转动阻力小，推送物料时顺滑无卡滞，可承载一定重量的常规工业物料，辊筒的排布间距经过合理计算，能够避免小型工件在输送过程中卡入辊筒间隙，同时兼顾整体结构的轻量化与承载能力。设备的支撑腿采用立式型钢制作，底部可配置可调式支撑脚，能够根据现场安装地面的平整度调整整体高度，保证辊道工作面处于水平状态，也可根据现场作业需求将设备调整为微小倾斜角度，依靠物料重力实现自动下滑输送，适配不同作业场景的使用需求。支撑腿与侧边梁之间设置斜向加强筋结构，提升整体机架的结构刚性，避免长期承载重物后出现机架变形、辊筒错位的问题。在设计过程中充分考虑了现场安装的适配性，设备整体采用模块化的结构思路，可根据实际输送线路的长度需求进行多段拼接，也可根据现场转弯、分流的需求搭配对应的转弯辊道、分流组件，灵活组成不同布局的输送线路。设备的安装边界预留了充足的紧固件操作空间，现场安装时无需复杂的专用工装，仅需常规工具即可完成组装调试，机架表面做喷涂防锈处理，能够适应车间内多粉尘、轻微潮湿的作业环境，长期使用不易出现锈蚀掉漆的问题，日常维护仅需定期对辊筒轴承部位加注润滑脂即可，运维成本较低，能够稳定适配常规工业场景下的连续物料输送作业。
