可调角度轴间运动传递连接机构

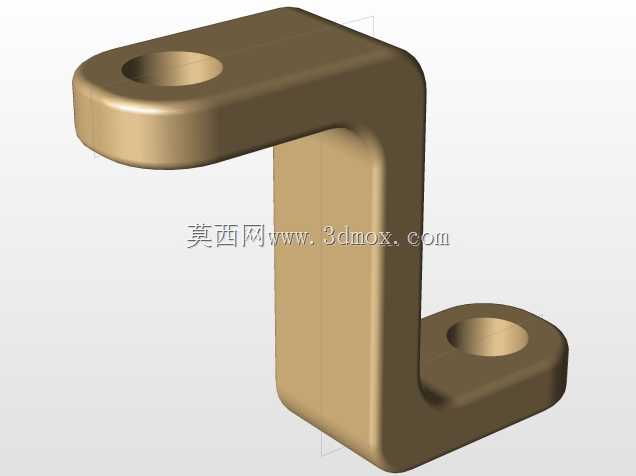

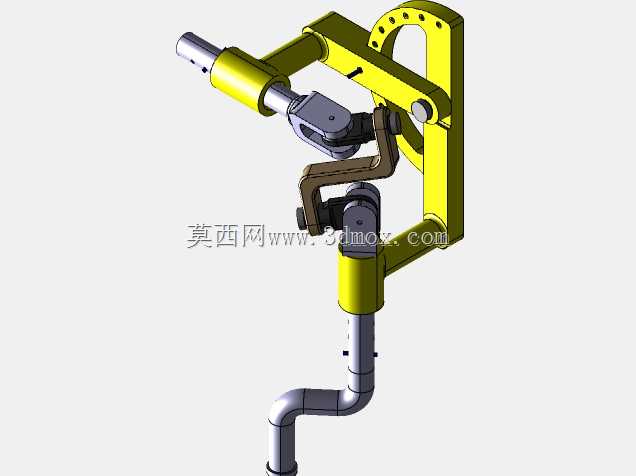

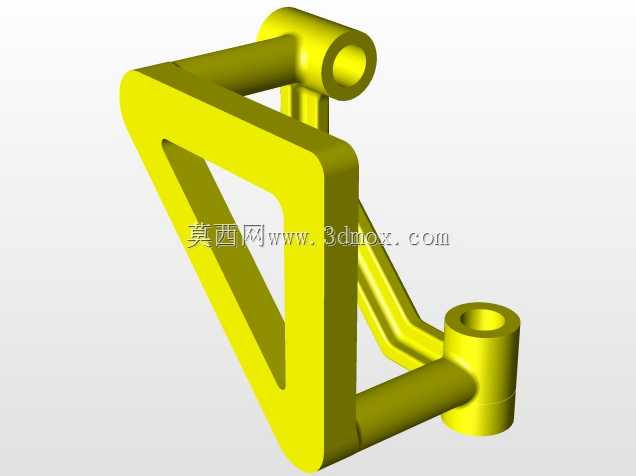

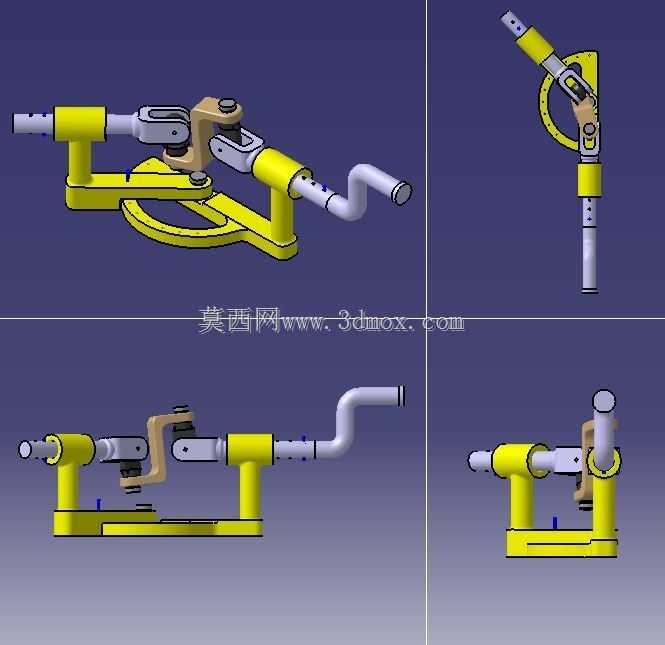

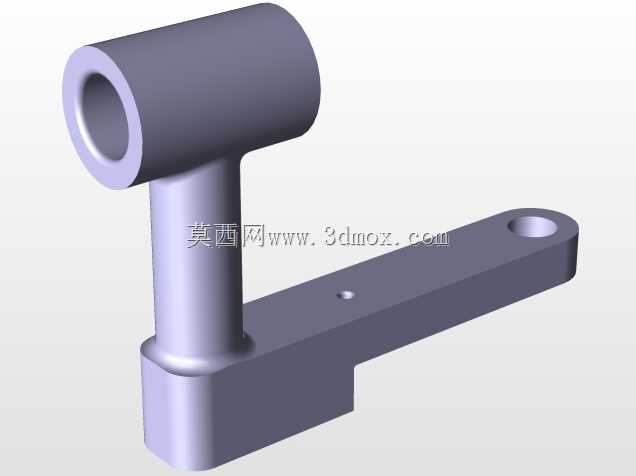

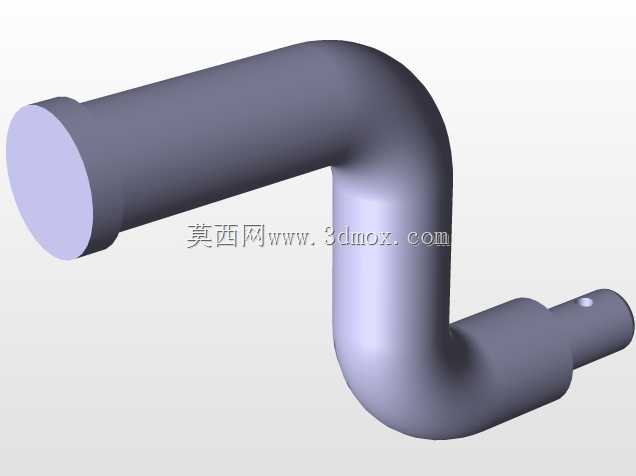

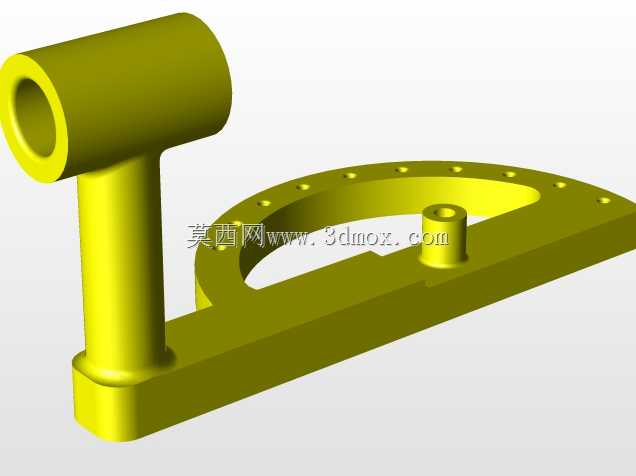

该变角度轴间传动连接机构，主要面向存在轴系夹角动态变化需求的机械传动场景，可广泛应用于需要在非固定同轴布局的两根转轴间传递旋转动力的设备中，比如多关节机械臂的关节动力传递、可调角度作业工位的动力输送、特殊工况下需要动态调整轴系布局的专用传动单元，解决传统刚性联轴器无法适配轴间角度变化、普通万向节在大角度区间传动转速波动大的痛点。从实际用途来看，该机构核心作用是在两根轴线夹角可动态调整的转轴之间稳定传递旋转运动，能够在轴间夹角90度到180度的区间内保持输出端转速恒定，不会因为轴系角度的调整产生转速脉动或传动卡滞，保障动力传递的平顺性。在功能特性上，该机构采用双支座支撑的主体结构，搭配带角度刻度标识的弧形调节导轨，可直观读取当前轴间夹角数值，手动摇柄结构可实现角度的快速调整与锁止，内部通过曲柄连杆式的联动构件补偿轴系角度变化带来的传动位移差，所有铰接位置均采用耐磨衬套结构，降低长期往复调节带来的磨损，保障传动精度的长效性。设计思路上，该机构摒弃了传统万向节单十字轴的传动结构，采用对称式双铰接联动布局，通过两组联动的传动臂将输入轴的旋转运动等速传递到输出轴，当调整轴间夹角时，弧形导轨带动输出轴支座沿圆弧轨迹滑动，内部连杆构件随夹角变化自动适配铰接点位置，始终保持传动比为1:1，不会出现单万向节的转速波动问题；支座部分采用加厚的机加工结构设计，保障安装后的结构刚性，避免传动过程中产生振动形变。外形尺寸与安装边界方面，该机构整体采用卧式安装布局，输入轴与输出轴端部均预留标准轴径的连接段，可直接通过联轴器对接外部动力源与负载，底部支座预留对应规格的安装孔位，可直接固定在设备安装平台上，整体横向占用空间适配常规中小型传动工位的安装需求，角度调节时输出轴沿固定圆弧轨迹运动，运动包络边界清晰，设计安装防护结构时可直接参考弧形导轨的运动范围预留安全空间，无需额外计算复杂的运动轨迹，降低配套设备的设计难度。
