双工位全自动管材冲孔加工设备

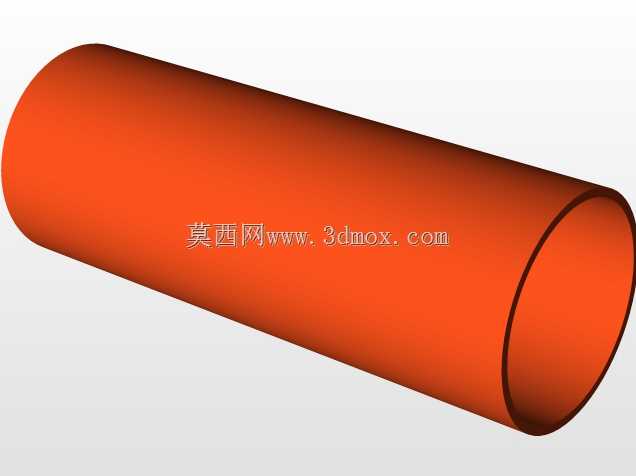

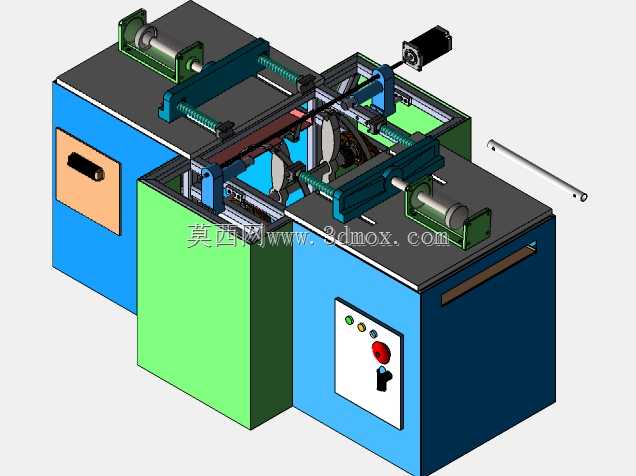

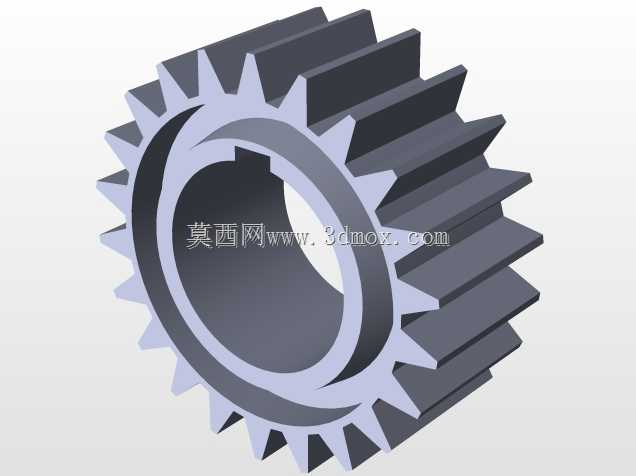

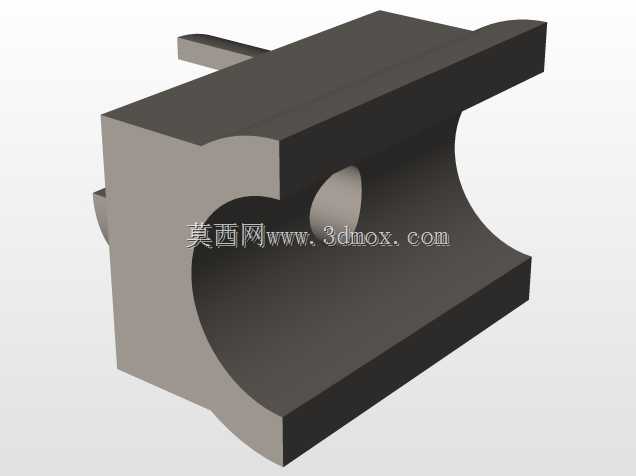

该设备主要面向金属管材加工领域，适用于五金家具、建筑脚手架、市政护栏、汽车管路等行业的圆形钢管冲孔加工作业，可替代传统人工单工位冲孔的生产模式，解决原有生产环节中人工定位精度差、作业安全风险高、生产效率瓶颈明显的问题，适配常规壁厚的圆形钢管连续冲孔加工需求，可完成等距孔、异形排布孔的批量加工任务。设备采用对称双工位布局设计，两侧分别设置独立的管材夹持与进给机构，中部为冲孔执行工位，可实现双工位交替上料、加工、下料的连续作业循环，大幅减少单工位设备上下料过程中的待机空耗，有效提升单位时间内的管材加工产能。进给系统采用丝杆传动搭配线性导轨导向的结构，可精准控制管材的进给步距，保证孔位间距的一致性，夹持机构采用自适应定心设计，可适配一定直径范围内的圆形钢管装夹，装夹过程自动对中，无需人工反复调整定位，降低操作人员的调机难度。冲孔执行单元采用机械传动结构，冲头运行行程稳定，冲孔断面平整无毛刺，可减少后续管口打磨的工序工作量。设备整体采用分体式柜体集成设计，将传动机构、动力元件、控制回路全部集成在柜体内部，仅外露操作面板与加工工位，柜体外部设置安全防护结构，避免加工过程中铁屑飞溅、运动部件剐蹭带来的安全隐患，操作面板设置在设备正面侧方，集成急停按钮、功能控制按钮与状态指示灯，操作人员可在安全区域完成设备的启停、参数调整与状态监控。设备安装时仅需平整硬化地面即可放置，无需额外预埋固定结构，两侧预留足够的管材上下料操作空间即可满足使用需求，设备进料方向可适配长管材连续送料，出料侧可搭配接料架完成成品管材的收集，可直接接入现有管材加工生产线，也可作为独立加工单元完成小批量多批次的冲孔加工任务。设计过程中重点优化了传动部件的受力布局，将冲孔作业的冲击力通过柜体框架传导至地面，减少传动丝杆与导轨的侧向受力，延长核心传动部件的使用寿命，同时对各运动副的润滑路径做了集成设计，日常维护时可快速完成润滑保养，减少设备停机维护时间。
