大型等离子切割木工两用数控加工设备

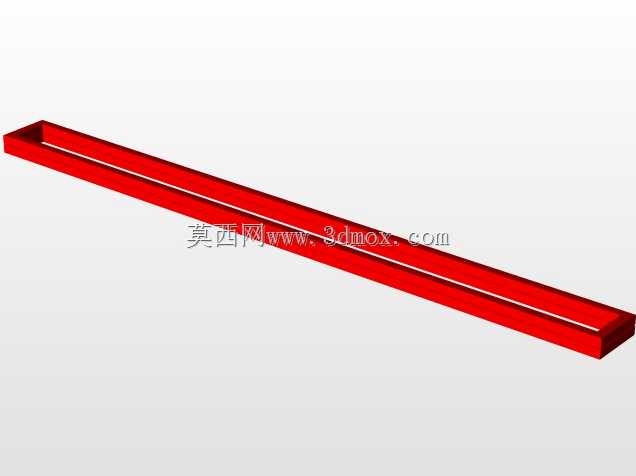

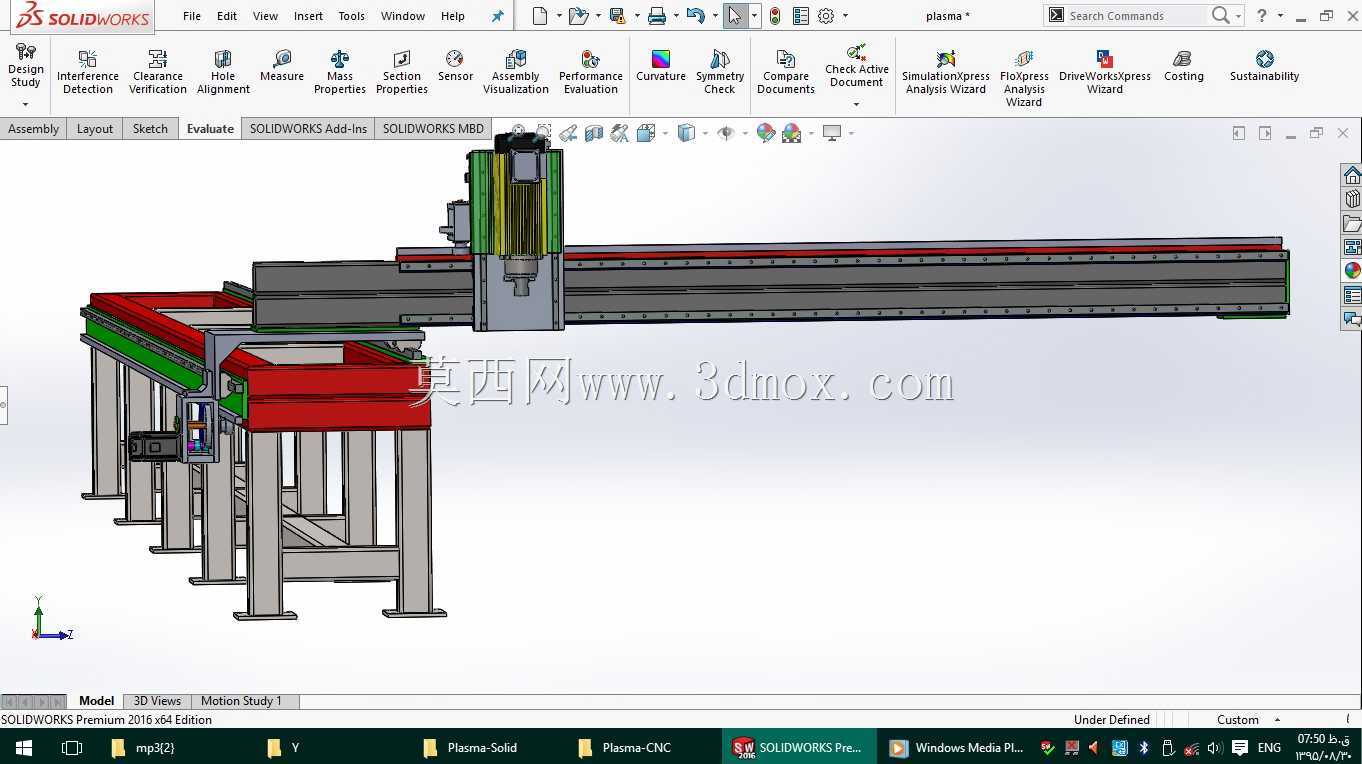

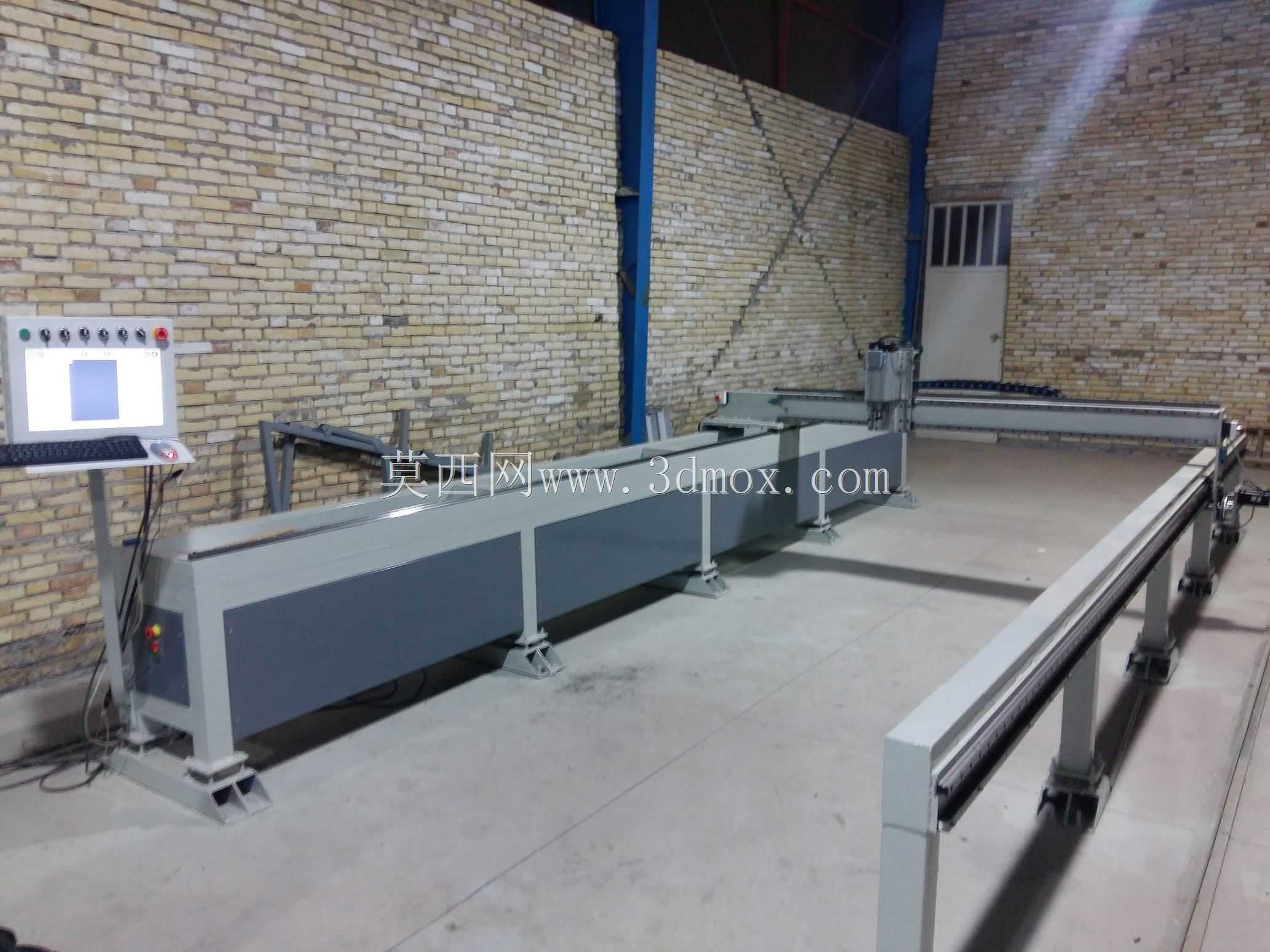

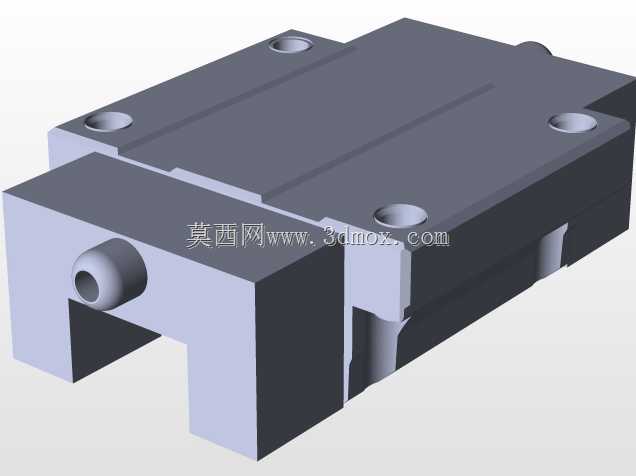

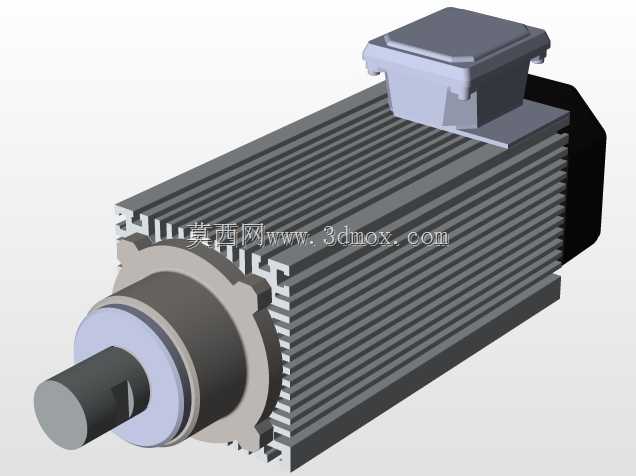

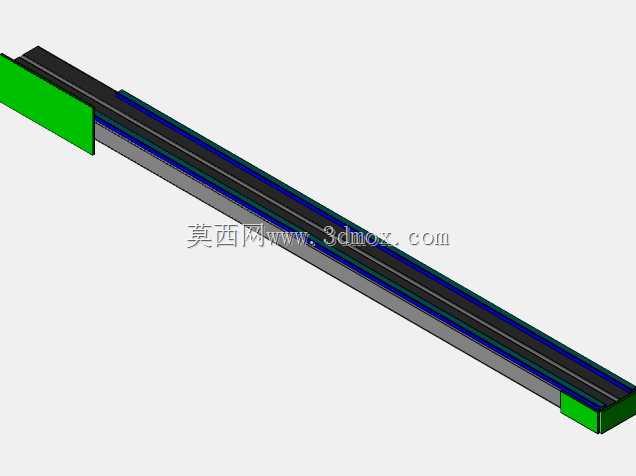

这款两用加工设备主要面向金属板材粗加工与实木板材开料两大核心应用场景，可覆盖钢结构加工厂的碳钢、不锈钢板材异形切割下料，以及定制家具厂的密度板、实木板、生态板的裁切开槽工序，解决了传统加工场景下两类工序需要分别购置专用设备、占用车间场地、增加设备投入成本的痛点，一台设备即可完成两类材质的加工作业，适配中小型加工企业多品类小批量的柔性生产需求。设备采用龙门式移动结构设计，加工执行头沿横梁做横向进给，横梁整体沿两侧床身导轨做纵向进给，整体布局充分考虑长行程加工的稳定性，两侧床身采用加厚方管焊接机架，经过去应力退火处理后再进行导轨安装面的精加工，有效避免长期重载运行出现的机架变形问题，保证长行程加工的精度保持性。设备的核心功能特性在于双加工模式的快速切换，等离子切割模组配备弧压自动调高系统，可在金属板材切割过程中实时跟随板面起伏调整割枪高度，保证切割切口平整无挂渣，切割厚度覆盖常用的1-20mm碳钢板材；木工加工主轴采用高速风冷电主轴，可适配不同规格的铣刀、开槽刀，满足木工板材的开料、铣槽、雕花等多工序加工需求，两种加工头的切换无需复杂拆装，通过快速锁紧机构即可完成定位，切换过程无需重新校准坐标系，大幅减少工序切换的辅助时间。设备的有效加工区域为6000mm*2000mm，可适配市面上常规的整幅金属板材与标准木工板材的上料加工，无需提前对板材进行裁切分料，减少前期备料工序；安装边界方面，设备整体占地长度约7200mm，宽度约3200mm，地面安装需要预留不少于8000mm*4000mm的操作与维护空间，两侧床身需要做预埋地脚螺栓固定，保证高速运行时机架无明显晃动，设备进料端预留板材上料的叉车操作空间，出料端预留成品工件的周转空间，整体布局适配常规工业厂房的层高与承重要求。设计过程中充分考虑了两类加工场景的防护需求，等离子切割区域预留了除尘接口，可外接工业除尘设备收集切割产生的烟尘，木工加工区域预留了吸尘罩接口，可对接车间中央吸尘系统收集木屑，避免加工碎屑影响导轨、齿条等传动部件的使用寿命，所有传动导轨均配备防尘折布罩，可有效阻挡切割烟尘、木屑进入传动副，降低日常维护的频次。
