卧式斯特林动力装置结构设计

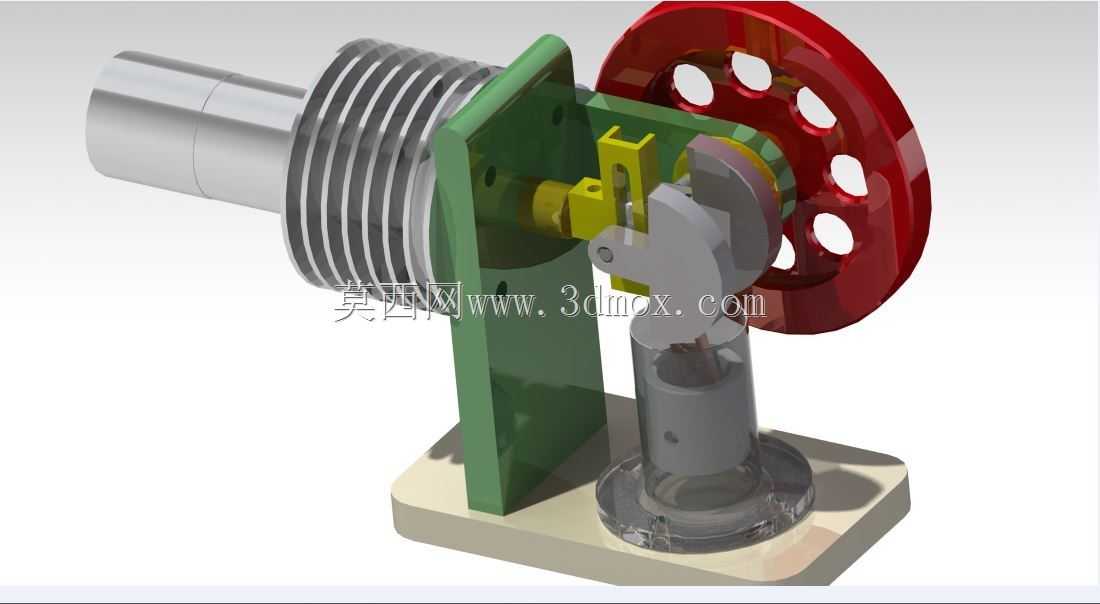

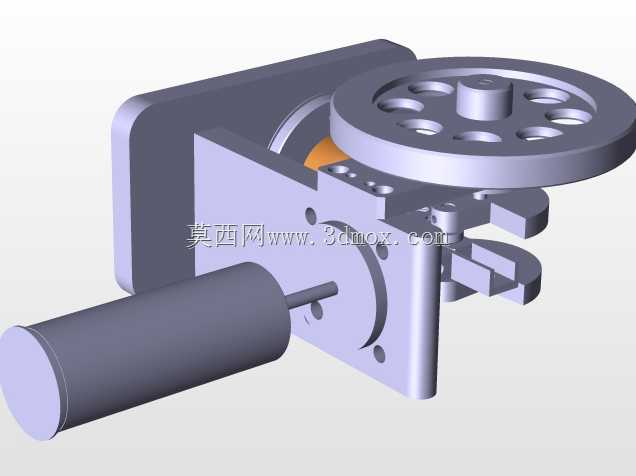

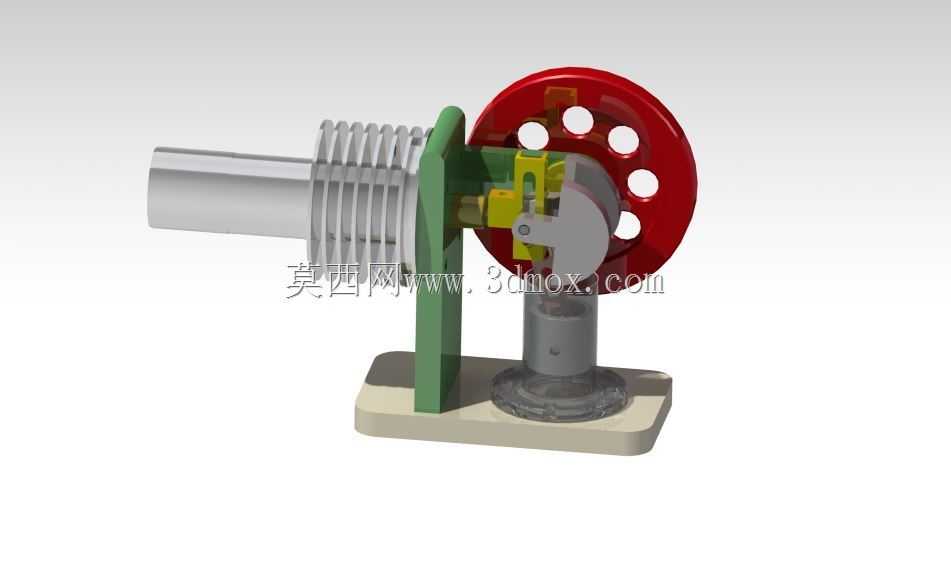

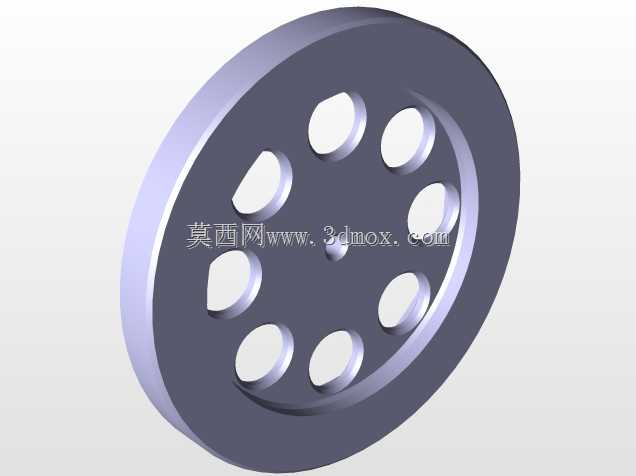

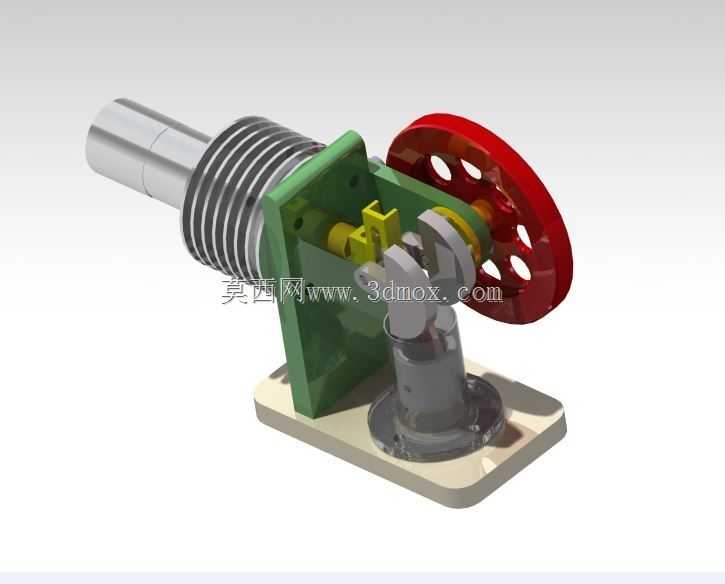

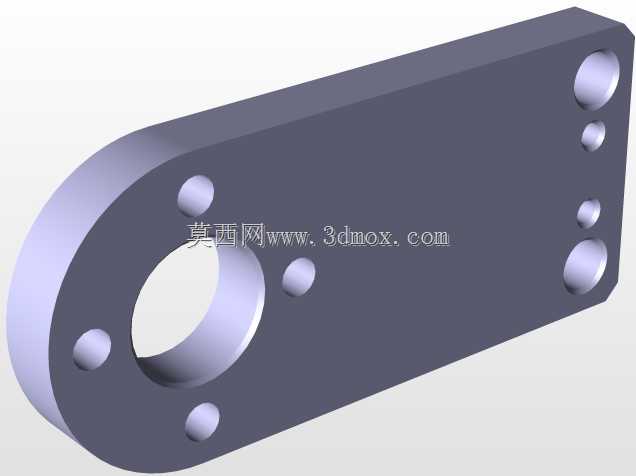

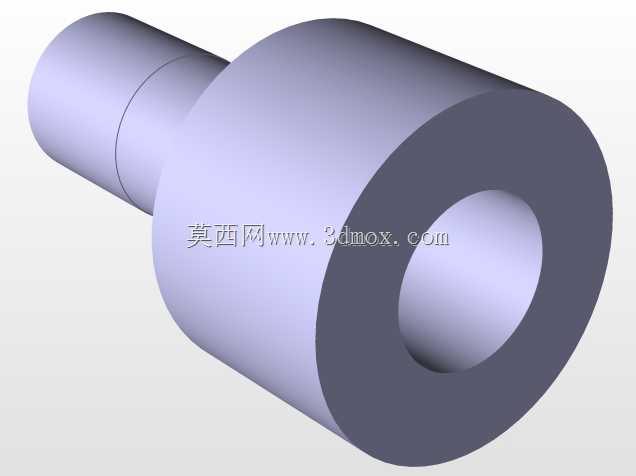

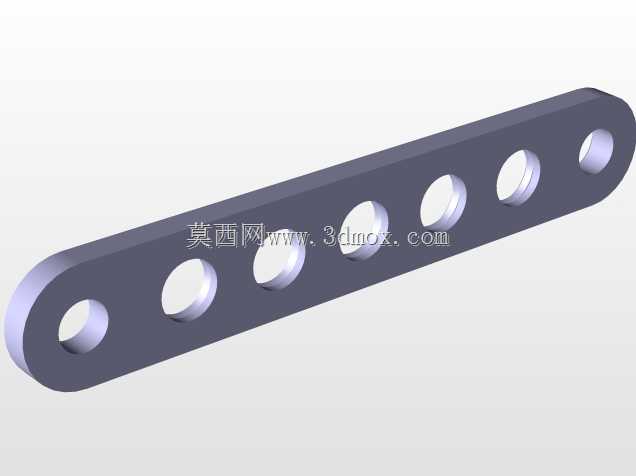

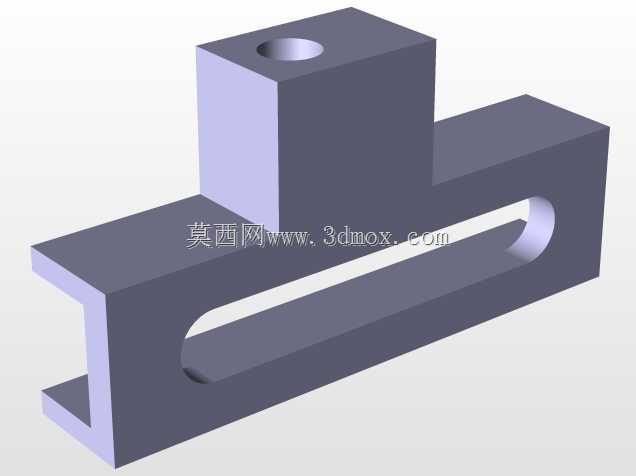

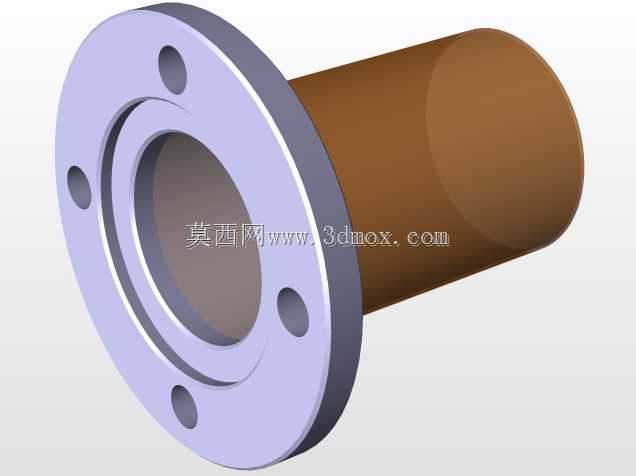

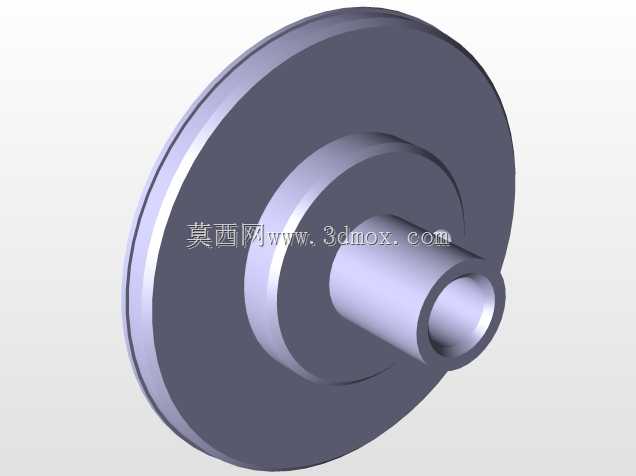

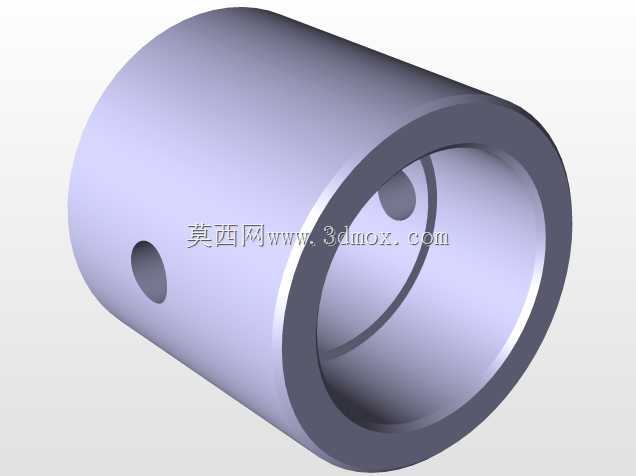

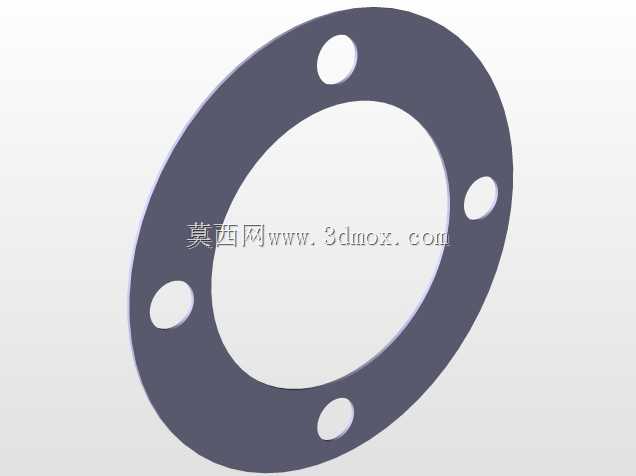

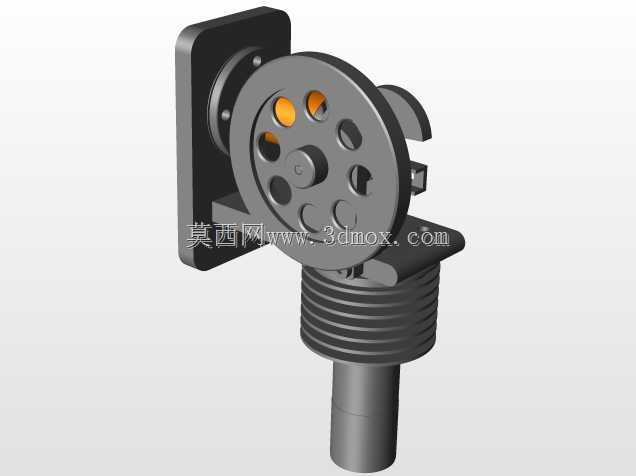

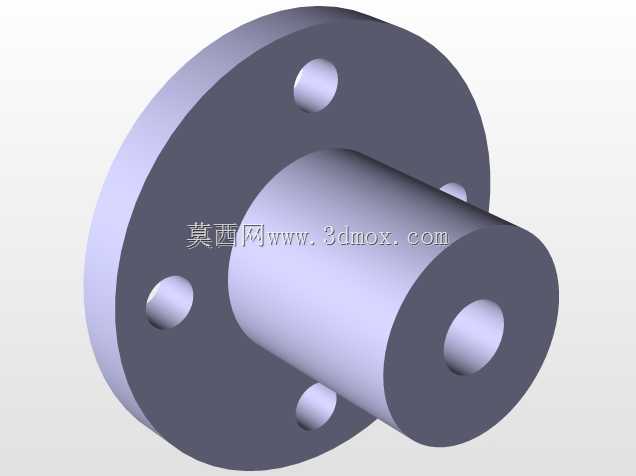

这款卧式斯特林动力装置，属于外燃式动力转换设备，可广泛应用于教学演示、小型余热回收场景、低功率分布式动力供给领域，也可作为科普教具直观展示外燃机的循环做功原理，帮助学习者理解热功转换的完整过程，在小型温差发电配套、低温余热利用项目中也可作为核心动力单元使用，能够依托低品位热能完成动力输出，适配对排放、振动要求较高的小型动力需求场景。整套装置采用卧式布局设计，将换热气缸组件水平布置在支架侧方，动力输出飞轮与曲柄连杆机构竖直排布在底座上方，这种布局能够有效压缩设备的竖向安装空间，同时让气缸的散热翅片充分暴露在流通空气中，无需额外加装散热辅件即可满足连续运行的散热需求。从功能特性来看，装置通过冷热腔的温差驱动工质循环膨胀压缩，带动曲柄连杆机构将活塞的往复直线运动转换为飞轮的旋转运动，带孔飞轮既能够储存转动惯量保证曲轴运转平顺，也可通过轮面的孔洞直观观察内部曲柄的运动状态，方便演示时观察动力传递路径。设计过程中，将动力气缸与置换气缸的连接通道做了短路径优化，减少工质流动过程中的压力损耗，提升热功转换效率；支架采用一体化立式支撑结构，同时承担气缸固定、曲轴定位、立柱连接三个功能，减少了额外的连接紧固件，降低装配累积误差；底座采用平整板式结构，预留了四个安装固定孔位，可直接固定在演示台架或者配套设备的安装面上，安装边界清晰，不会与周边配套部件产生干涉。尺寸设计上，水平伸出的换热气缸总长度控制在合理范围，不会因为卧式布局导致设备重心过度前倾，竖直方向的飞轮最高点与底座的高度适配常规展示台的观察视角，各运动部件之间预留了足够的安全间隙，运行过程中不会出现部件碰擦的问题，整套结构运动顺畅，能够稳定实现连续旋转动力输出，完整还原斯特林循环的做功过程。
