单缸内燃机配气及曲柄连杆机构结构

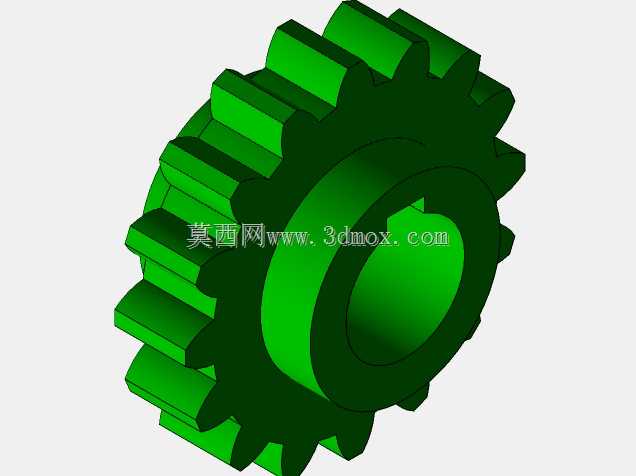

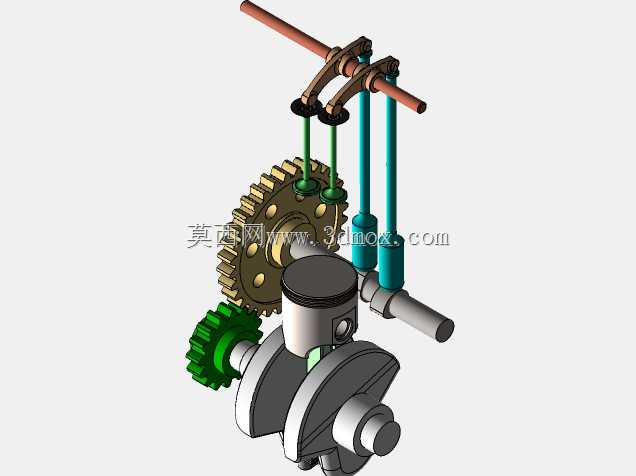

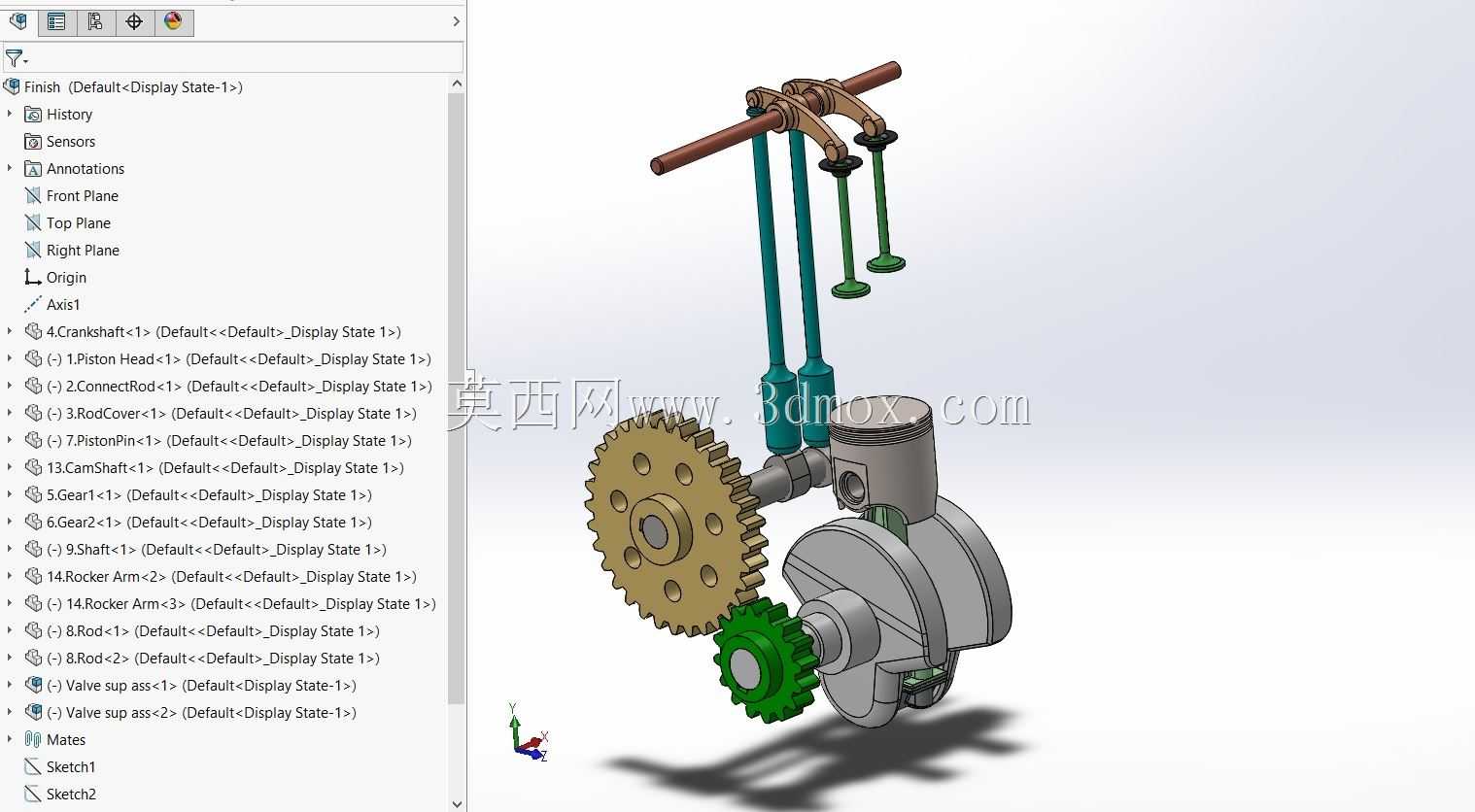

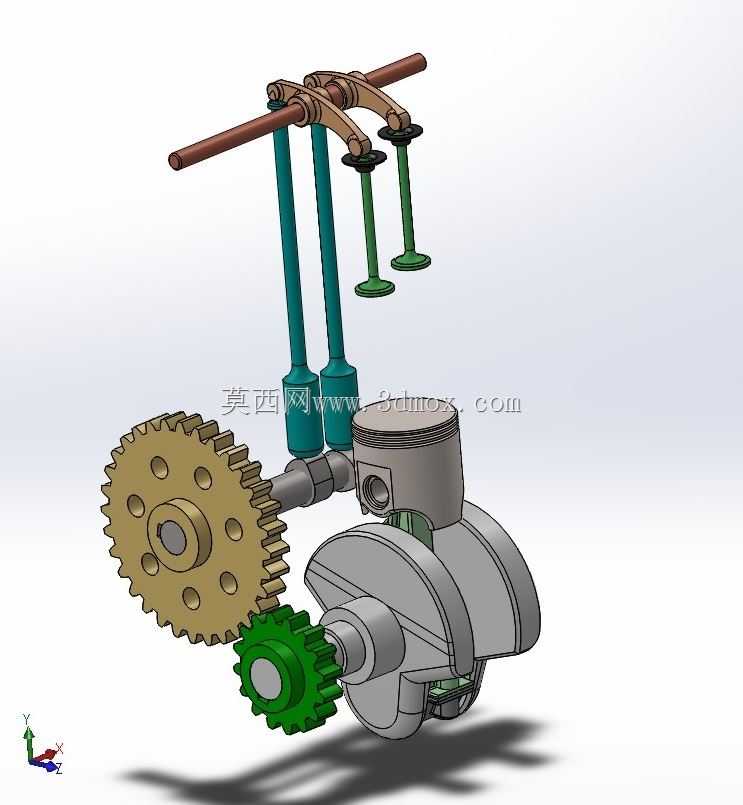

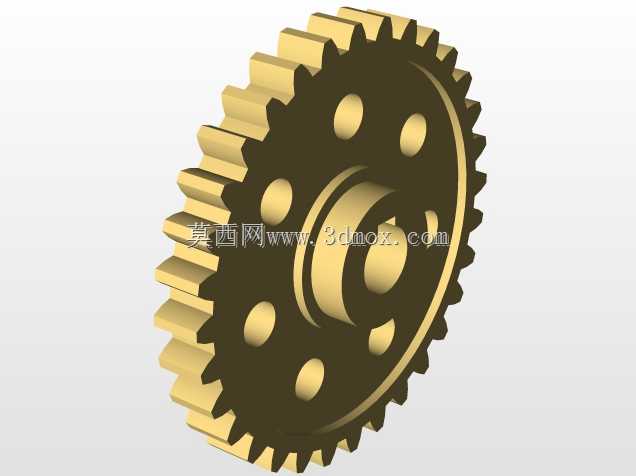

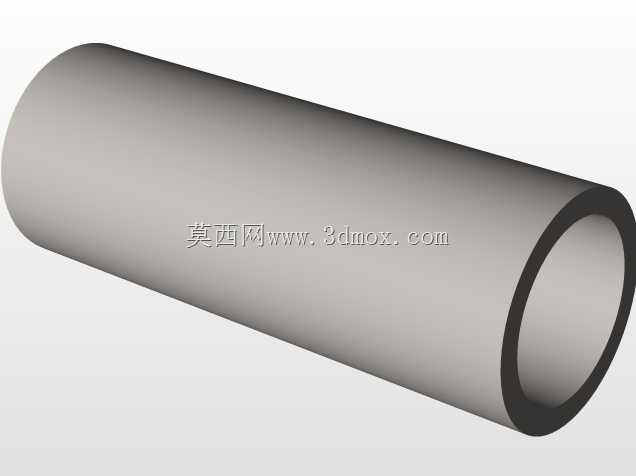

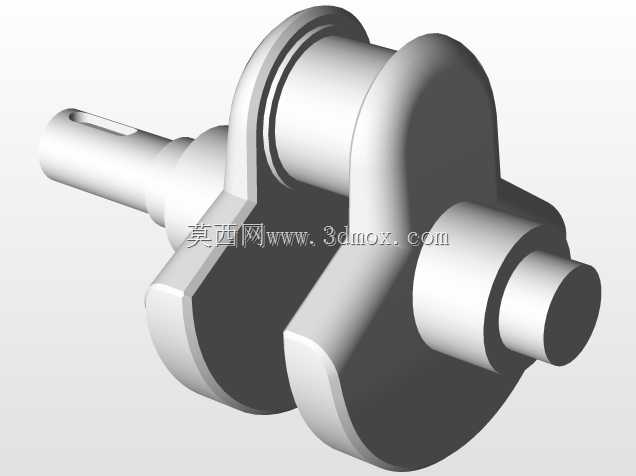

这套单缸动力机构三维结构，广泛适配小型通用动力场景，覆盖小型农用耕作机具、园林修剪设备、便携发电机组、迷你摩托及教学实训教具等领域，作为小型动力输出的核心载体，承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，可直接为配套作业端提供稳定的动力输出，满足小功率作业场景下的紧凑动力需求。整套结构完整还原了单缸内燃机的核心做功与配气逻辑，包含活塞头、连杆、连杆盖、曲轴、传动齿轮组、活塞销、气门组件、气门弹簧座圈、凸轮轴、摇臂等全部核心零部件，完整复现四冲程单缸机的工作链路：做功冲程中燃气推动活塞下行，通过连杆将活塞的直线往复运动转化为曲轴的旋转运动，曲轴端的传动齿轮组同步带动凸轮轴转动，凸轮轴通过型线推动摇臂摆动，精准控制进排气门的开闭时序，匹配活塞的运动相位完成进气、压缩、做功、排气的完整循环，齿轮组的传动比经过匹配设计，保证凸轮轴转速为曲轴转速的二分之一，契合四冲程发动机的工作相位要求。设计过程中优先考虑小型动力的紧凑性需求，整体结构布局紧凑，将曲柄连杆机构、配气传动机构、齿轮减速组整合在极小的安装空间内，各零部件的安装边界经过反复校核：活塞与气缸壁的配合间隙预留了热膨胀余量，避免工作热态下出现卡滞；连杆大小端的安装位置与曲轴曲柄销、活塞销的同轴度公差在设计阶段做了严格约束，减少运转过程中的偏磨与振动；进排气门的升程与凸轮型线匹配，保证进气充足、排气彻底，兼顾小排量下的动力输出效率与运转平顺性；传动齿轮组的中心距、啮合间隙经过优化，既保证传动过程无卡顿，也避免间隙过大产生的传动噪音与回程误差。摇臂与气门杆端的接触位置、弹簧座圈的安装限位都做了对应结构设计，保证高速往复运动下气门不会出现偏移脱落，弹簧的预紧力参数匹配气门升程需求，保证气门关闭时的密封性，同时避免凸轮轴承受过大的接触应力。整套结构的安装接口预留了与外部箱体、输出端的连接位，可直接适配小型通用机的箱体安装尺寸，不需要额外做大幅结构修改即可投入实际样机的试制验证，同时完整的运动链路也可作为机械原理教学的具象载体，让学习者直观理解内燃机的动力传递与配气逻辑，拆解各零部件在工作循环中的功能与配合关系。
