多层波纹结构工业真空吸盘结构设计

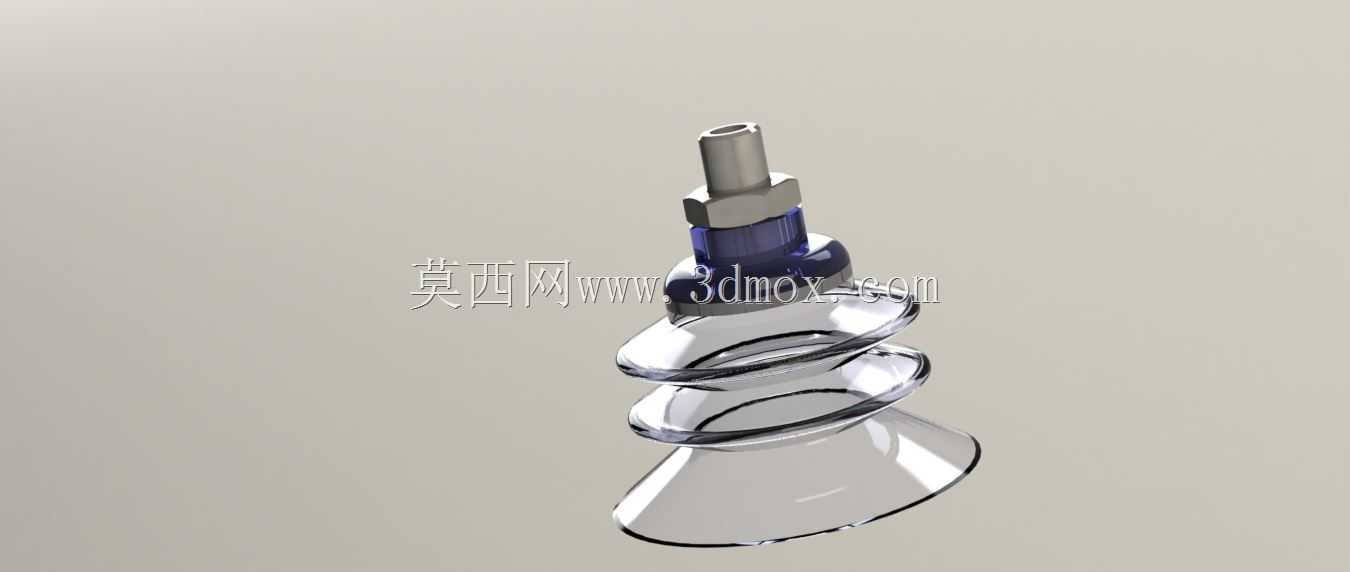

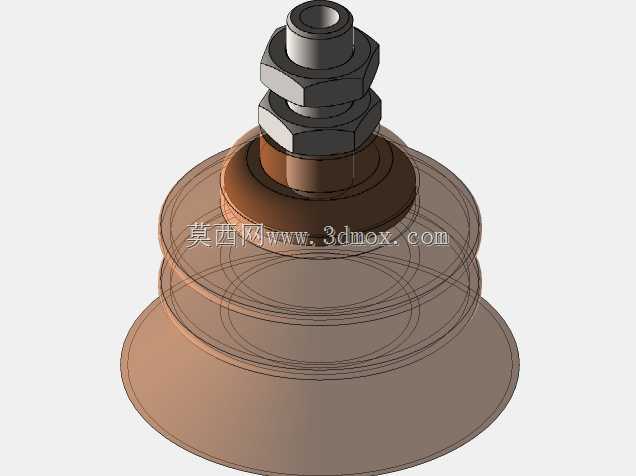

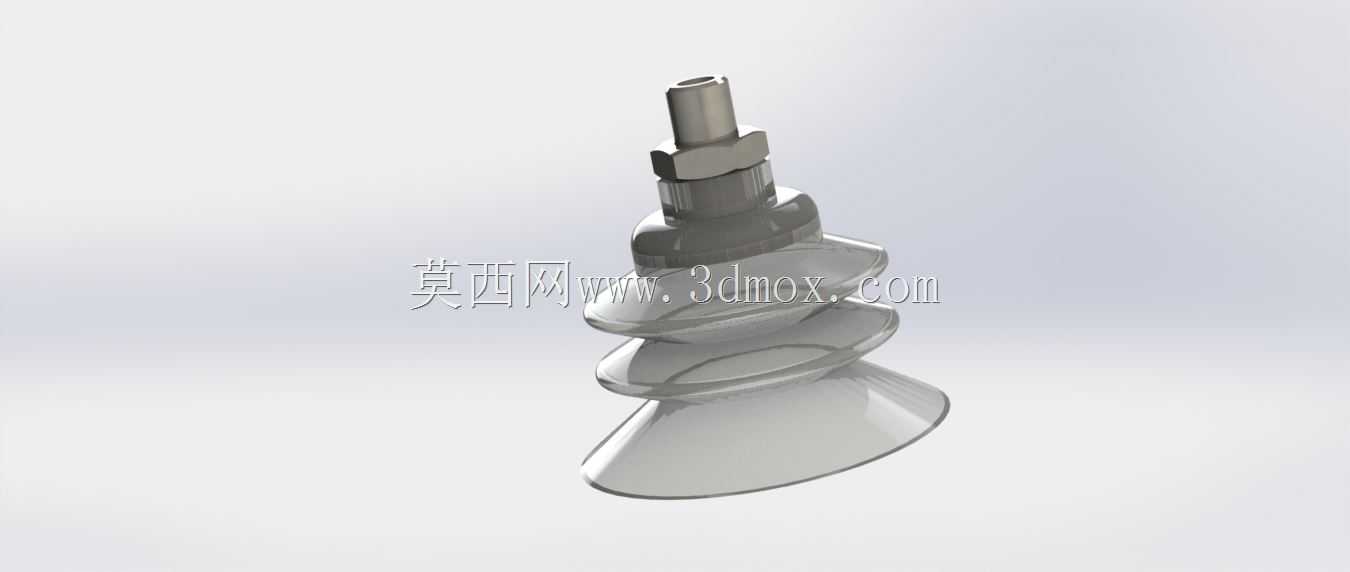

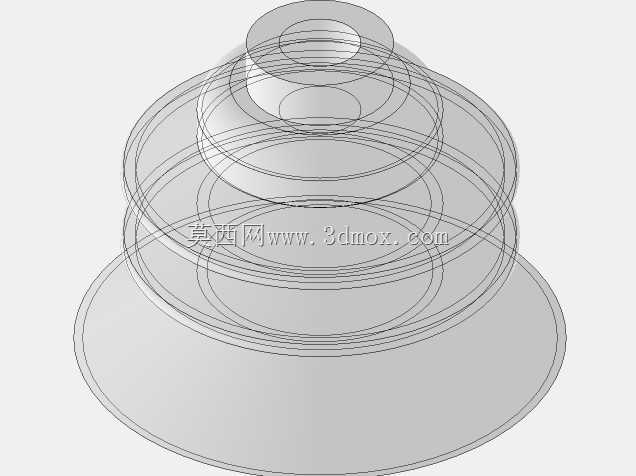

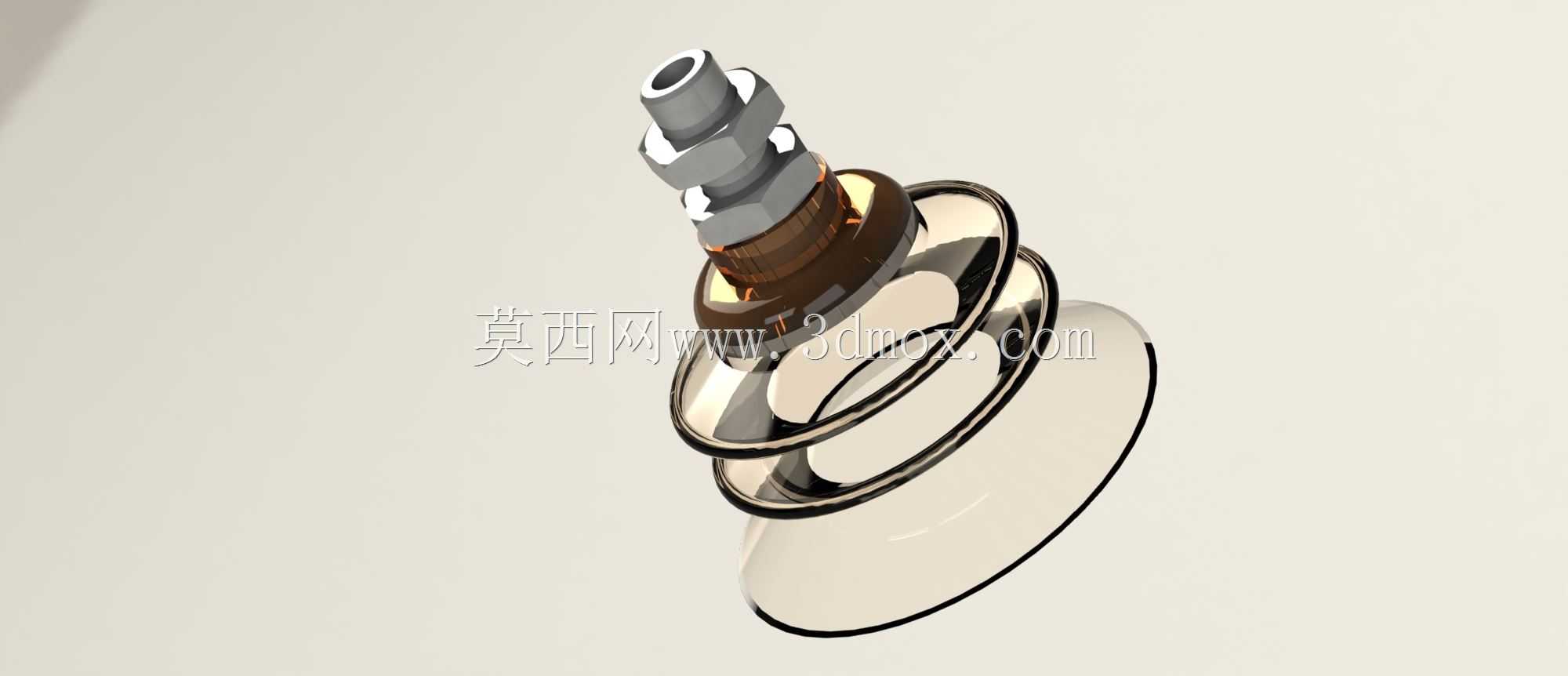

这款波纹式真空取料部件，主要面向生产流水线与包装加工环节的物料搬送需求设计，是气动取料系统末端直接接触工件的核心执行部件，可适配多种自动化搬送设备的末端安装位，替代人工完成轻薄、易损工件的拾取与移载作业，在食品包装、电子元器件组装、纸品加工、塑料制品转运等场景中均有广泛适配空间，能够有效避免刚性夹爪对工件表面造成的压痕、刮损问题，尤其适合表面光滑、质地偏软的平面或微弧面工件取放作业。从功能特性来看，该部件采用多层堆叠的波纹式主体结构，相比平口式真空吸盘拥有更优的自适应补偿能力，当工件表面存在小幅高度差、角度倾斜或是表面存在轻微不平整时，波纹段可通过自身的伸缩弯折完成角度与位移补偿，保证吸盘唇边与工件表面充分贴合，快速建立稳定的真空负压环境，避免取料过程中出现漏气、掉料的问题；同时波纹结构自带的缓冲特性，可在吸盘接触工件的瞬间吸收下行冲击力，降低对脆性、薄型工件的冲击损伤，适配更高速度的流水线取放节拍。在设计思路上，该部件将整体拆分为顶部金属连接段、中部密封缓冲段、底部唇边接触段三个功能模块：顶部金属连接段采用标准外螺纹接头设计，可直接匹配市面上主流的真空发生器接头、气动金具安装尺寸，无需额外加工转换连接件即可完成装配，接头处设计有六角拧动位，方便现场安装时使用工具锁紧，避免通气后出现接头松动漏气的问题；中部缓冲段采用多层等距波纹结构，每一圈波纹的弯折角度与壁厚都经过适配调整，既保证足够的伸缩行程，又避免反复弯折后出现材料疲劳开裂的问题，同时该段采用半透明柔性材质制作，可直观观察内部负压建立状态，方便现场调试时快速排查漏气点位；底部唇边段做了薄化外翻设计，接触工件时可快速铺平贴合，即使是带有轻微纹理的工件表面也能形成有效密封，降低对工件表面粗糙度的要求。在安装边界与尺寸适配方面，该部件顶部螺纹规格适配常规气动系统的通用安装接口，整体外径适配小到中型尺寸的工件取放需求，安装时仅需保证接头与金具的同轴度，预留出波纹段完全收缩时的纵向安全距离即可，无需额外设计复杂的安装支架，可直接替换同规格的常规平口吸盘，对现有设备的改造适配成本极低；同时多层波纹结构带来的多方向摆动角度，可降低对设备运动轴定位精度的要求，即使取料位置存在小幅偏差，吸盘也可通过自身形变完成对位吸附，有效提升设备运行的稳定性，减少因对位不准导致的取料失败停机问题。在实际产线应用中，该部件可配合真空压力传感器、破真空阀使用，完成取料检测、快速放料的整套动作循环，适配每分钟数十次的高频取放作业需求，柔性接触的特性也能大幅降低工件的不良率，尤其适合对工件表面完整性要求较高的包装、组装工序使用。
