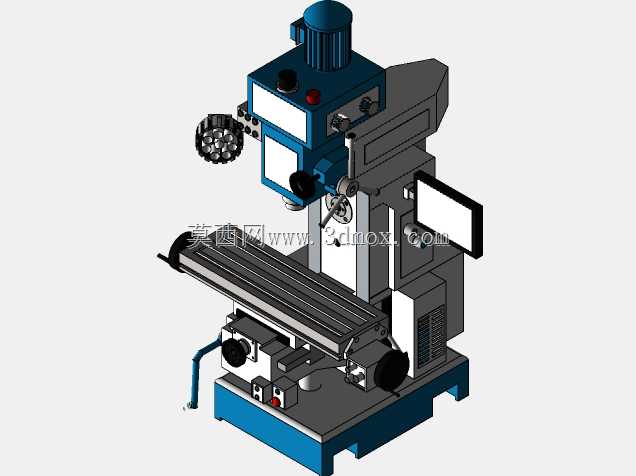

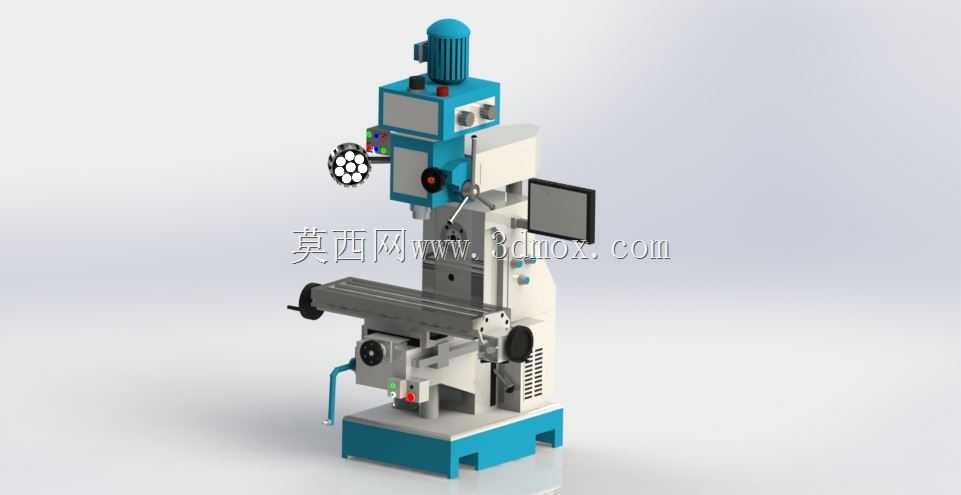

马奎纳弗雷萨多拉立式铣床结构设计

这款立式铣床是面向中小批量金属零部件加工场景打造的通用切削设备，广泛适配模具制造车间、五金零件加工厂、职业院校实训基地、设备维修工坊等场景的加工需求，可完成平面铣削、沟槽加工、钻孔镗孔、斜面成型、齿轮齿形加工等多类机加工工序，能够对碳钢、铝合金、铜材、工程塑料等多种常见加工材质进行稳定切削作业，是中小型机械加工场景中适配性极强的通用加工设备。从功能特性来看，该设备采用立式主轴布局，主轴箱搭载多档位调速结构，可根据不同加工材质、刀具直径与切削参数匹配对应的转速区间，兼顾粗加工时的大扭矩切削需求与精加工时的高转速光洁度要求；工作台采用十字滑台结构，搭配手动进给手轮与刻度标识，可实现X、Y、Z三个轴向的精准进给调节，操作手轮布局符合一线操作人员的作业习惯，进给行程的锁紧机构可保证加工过程中工作台无位移窜动，提升切削加工的尺寸稳定性。设备侧面搭载的操作显示屏可集成主轴转速显示、进给刻度读数、加工参数提示等功能，方便操作人员实时掌握设备运行状态，主轴端的刀具装夹结构适配标准铣刀夹头，可快速更换不同规格的立铣刀、面铣刀、钻头、镗刀等加工刀具，缩短工序切换的辅助时间。从设计思路来看，这款铣床采用分体式模块化结构设计，底部床身采用高刚性铸铁结构作为整体承载基础，可有效吸收切削过程中产生的振动，降低加工振纹出现的概率；上部立柱、主轴箱、工作台滑台等部件采用标准化接口连接，既方便生产过程中的装配调试，也便于后期设备维护时的部件拆解更换。设备的电气控制元件集中布置在主轴箱侧方的电控仓内，布线规整且预留检修开口，日常维护时无需大面积拆解设备结构；冷却管路沿床身侧边布置，可直接将切削液输送至刀具切削区域，带走切削热量同时冲除加工产生的切屑，延长刀具使用寿命。从外形尺寸与安装边界来看，该设备整体占地面积紧凑，无需超大安装空间，普通生产车间的硬化地面即可完成安装固定，安装时仅需按照床身底座的固定孔位完成地脚螺栓锁紧，调整床身水平度即可投入使用；设备的操作空间预留充足，操作人员站在设备正前方即可完成所有进给操作、刀具更换、工件装夹动作，工作台的最大行程可覆盖常规中小型零件的加工尺寸范围，无需额外拓展工作台即可满足多数日常加工需求；设备顶部的主电机采用外置式布局，散热条件优异，长时间连续加工也不会出现电机过热的问题，侧面的手轮、操作按钮均布置在人体工程学对应的舒适操作区间，降低操作人员长时间作业的疲劳感。整体结构兼顾刚性、操作便捷性与维护便利性，是适配多场景加工需求的实用型铣削设备。
