带把手双层隔热便携冲泡水杯结构设计

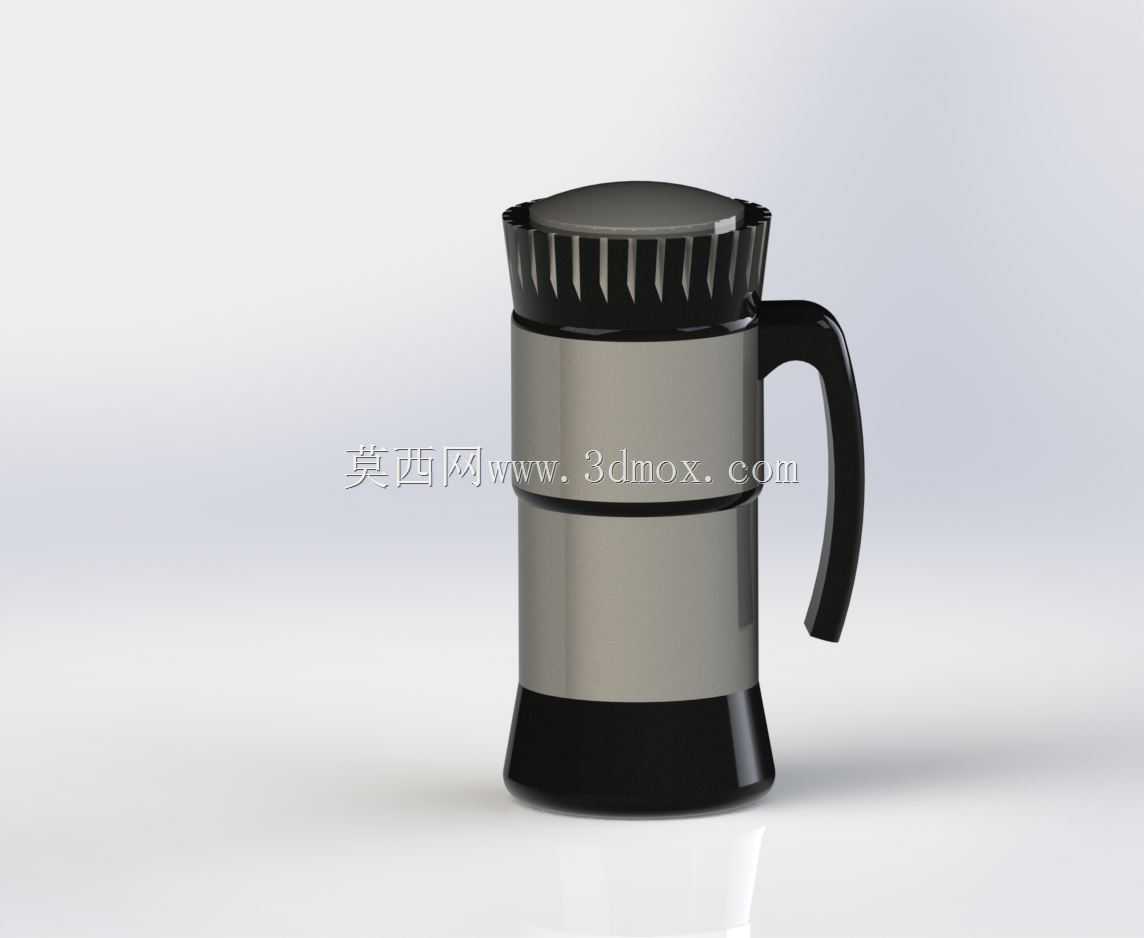

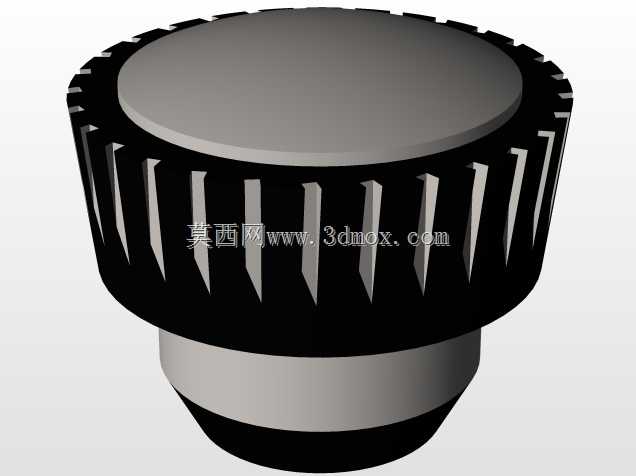

这款带把手的双层杯体结构，在日常办公、户外出行、车载使用等场景下都有很高的适配性，核心解决的是盛装高温饮品时的握持烫手问题，同时兼顾密封防漏、握持防滑的实际使用需求。从结构设计逻辑来看，杯身采用三段式拼接结构，底部为收窄的防滑底座，接触放置面时做了微弧倒角处理，既可以降低放置时的磕碰异响，也能在略有倾斜的平面上保持放置稳定性，底座与中段杯身采用过盈配合加密封胶圈的连接方式，避免盛装液体时从底部接缝渗漏。中段为双层结构的储液主体，内外层之间预留了均匀的空气隔热层，不需要额外添加隔热套就可以直接盛装沸水、热咖啡等高温饮品，握持时外层表面温度可以维持在人体舒适接触区间，不会出现烫伤风险，同时双层结构也能延缓饮品温度流失，延长保温时长。杯身上部的杯盖连接段做了多道竖向防滑棱结构，一方面是旋转开合杯盖时可以增加手指接触摩擦力，即使手上沾有水渍也能顺利施力拧开杯盖，不需要额外借助工具；另一方面这些竖向棱条也做了圆弧导角处理，不会出现尖锐棱角划伤手部的问题，日常清洁时也不会藏污纳垢，擦拭即可清理干净。侧置的C型把手采用人体工学弧度设计，把手与杯身之间预留了足够的握持空间，成年人四指可以顺利穿入握持，把手表面做了哑光磨砂处理，握持时的摩擦力足够，即使杯身盛装满杯液体，单手握持倾倒时也不会出现打滑脱手的情况。把手与杯身的连接位置做了加强筋过渡，避免长期握持受力后出现连接位置断裂的问题，连接位置的圆角处理也可以降低应力集中系数，提升结构的抗疲劳寿命。杯盖部分采用旋合式密封结构，内置食品级密封胶圈，拧紧后可以达到倒置不漏水的密封效果，放在背包、车载杯架中时不会因为晃动出现液体渗漏打湿随身物品的问题，杯盖顶部做了微凸的平面设计，临时放置时可以作为小型置物台放置茶包、搅拌勺等小物件。从安装边界尺寸来看，杯身整体直径控制在常规车载杯架的适配尺寸范围内，整体高度也符合常规背包侧袋的深度要求，不需要额外预留过大的放置空间，日常携带不会有突兀的累赘感。在细节设计上，杯身的各段拼接位置都做了错位隐藏式接缝，日常使用时不会因为接缝外露积存污垢，清洁时可以直接整体冲洗，不需要拆分过多零件。整体结构没有多余的复杂可拆卸小零件，日常使用时不会出现零件丢失的问题，装配工序简单，量产时的组装效率较高，各部件的脱模角度都做了合理预留，注塑生产时不需要复杂的侧抽芯结构，可以有效降低生产制造成本。针对不同使用场景的适配性，这款杯体结构既可以作为日常办公的茶水杯使用，也可以作为户外出行的便携水杯，还可以适配车载场景的放置需求，结构强度足够应对日常的轻微磕碰，掉落在常规硬质地面上不会出现杯身开裂的问题，使用寿命可以满足日常高频使用的需求。在建模过程中，各部件的配合公差都做了合理预留，杯身与杯盖的旋合行程、密封胶圈的压缩量、把手与杯身的配合过盈量都经过反复校核，实际装配后不会出现配合过紧难以开合、或者配合过松容易松脱的问题，各曲面之间的过渡都做了G2连续处理，外观没有生硬的折角，握持接触时的触感顺滑，不会出现硌手的问题。
