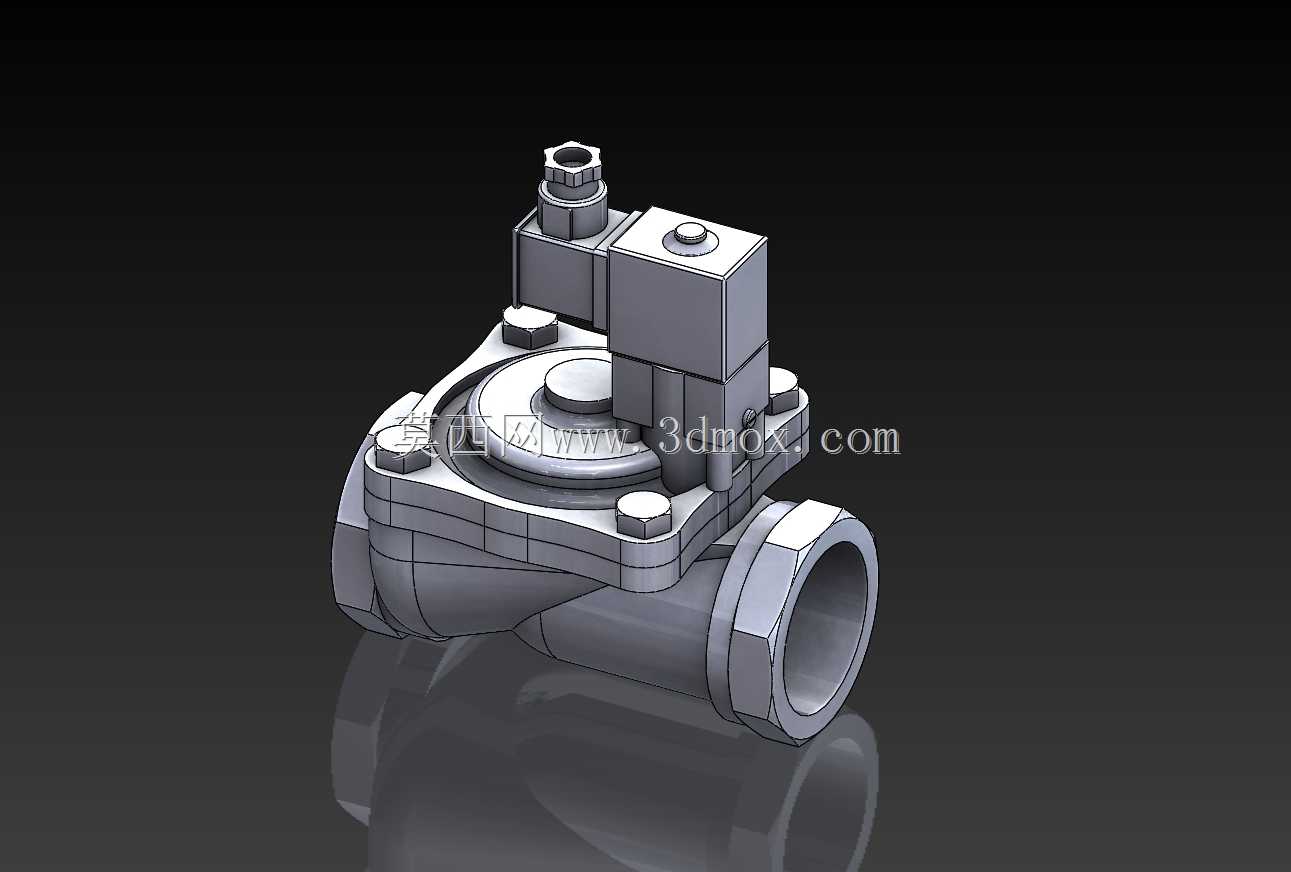

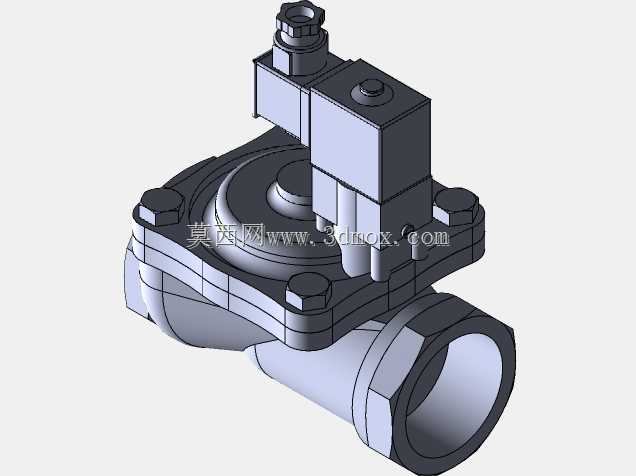

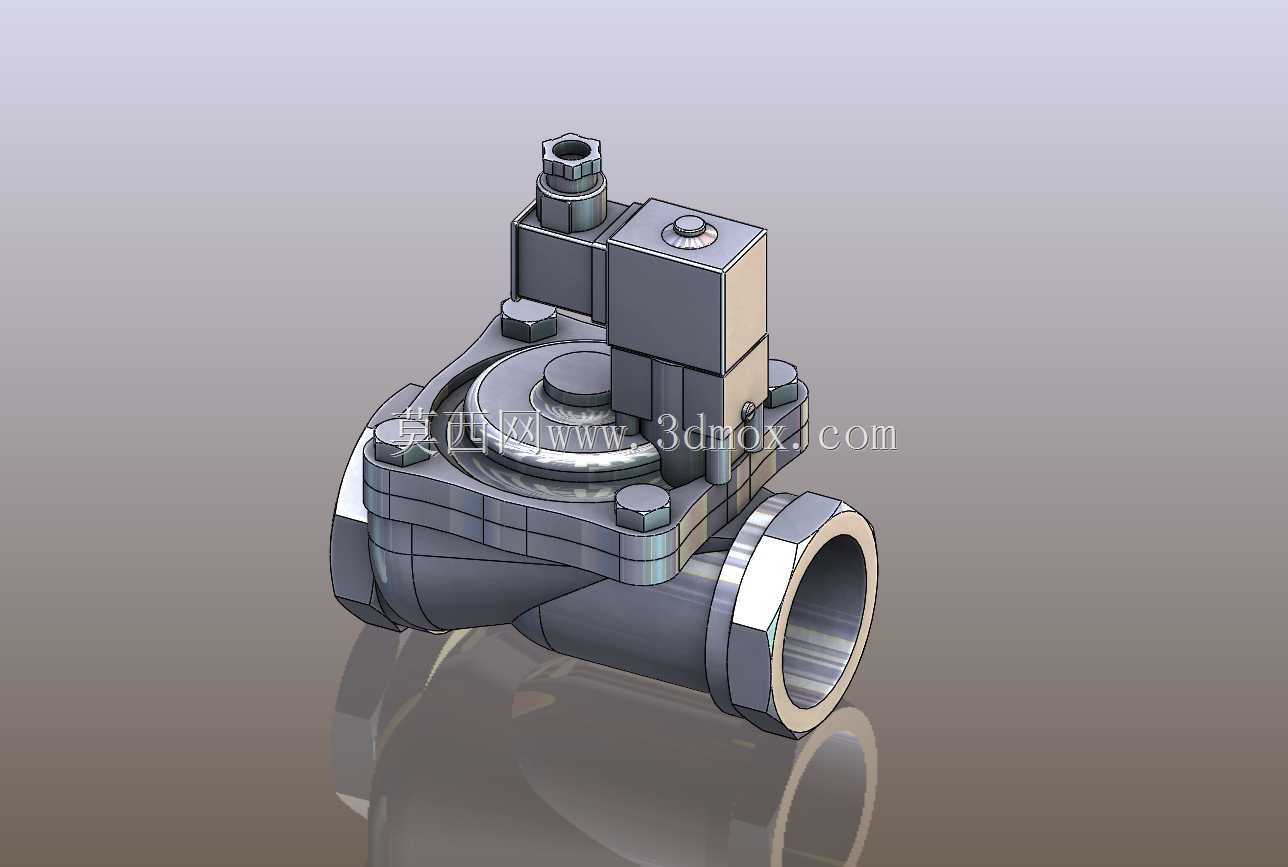

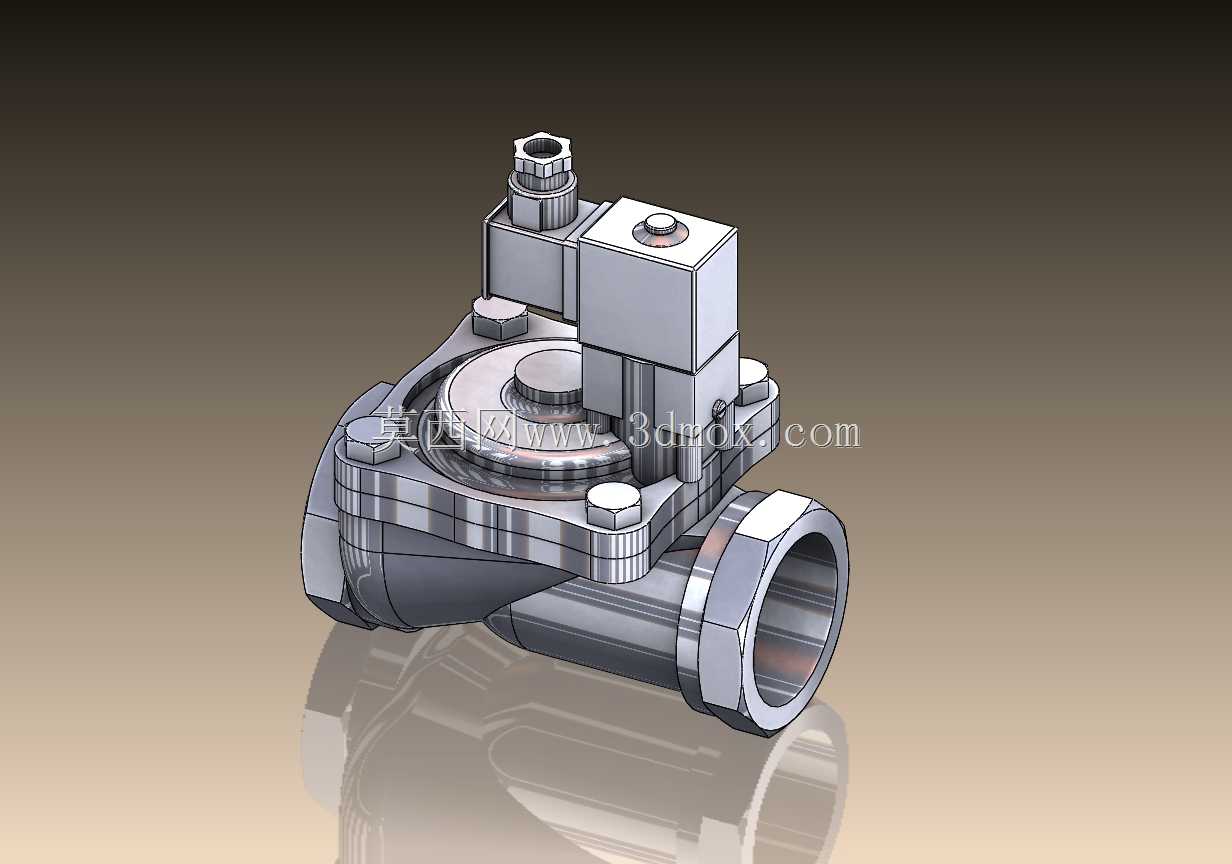

直角式电磁脉冲喷吹阀结构设计

这款直角式电磁脉冲阀是袋式除尘系统喷吹清灰环节的核心执行元件，主要应用于工业除尘、烟气治理、粉体输送等场景的气路控制单元，承担着定时定量释放压缩空气、震落滤袋表面积尘的关键作用，直接决定除尘系统的运行稳定性与滤袋使用寿命。在实际工况中，该阀通常安装在除尘气包与喷吹管之间，进气端与储气包连接，出气端垂直对接喷吹支管，直角式的流道结构能够最大程度压缩气路转折的压损，让高压压缩空气在毫秒级的开启时间内快速喷出，形成足够强度的脉冲气流，完成滤袋清灰动作。从功能特性来看，该阀采用电磁先导控制与膜片主阀结合的结构，先导头接收电信号后快速泄压，驱动主膜片完成启闭动作，无需大行程机械传动，响应速度快，启闭动作干脆，能够在0.1秒内完成单次喷吹，既保证清灰力度，又能最大限度降低压缩空气的耗量。阀体采用流线型流道设计，内壁过渡平滑无突兀转角，避免高压气流通过时产生紊流与异常啸叫，同时降低气流对阀体内部的冲刷磨损，延长部件使用寿命。设计过程中充分考虑了现场安装的兼容性，阀体两端采用标准管螺纹连接结构，无需额外定制转接件即可适配多数常规除尘系统的管路规格，电磁先导头的安装位置预留了足够的接线操作空间，现场布线、检修更换时无需拆解主阀体即可完成先导头的维护操作。外形结构紧凑，主体安装边界充分考虑了除尘设备气包侧的密集排布需求，相邻阀体安装时不会出现空间干涉，阀体上部的电磁组件高度经过优化，不会额外占用除尘设备上部的检修通道空间。膜片组件采用压合式密封结构，密封面经过精密研磨，在长期高频启闭的工况下仍能保持可靠的密封性能，避免常态下压缩空气泄漏造成的能耗损失。整体结构将电磁驱动单元与流体通断单元做了模块化分隔，日常维护时可单独拆解先导头或膜片组件更换易损件，无需将整个阀体从管路上拆下，大幅降低现场运维的时间成本与操作难度，适配冶金、建材、化工、粮食加工等多行业的除尘系统配套需求。
