法兰式手动球阀工业结构设计

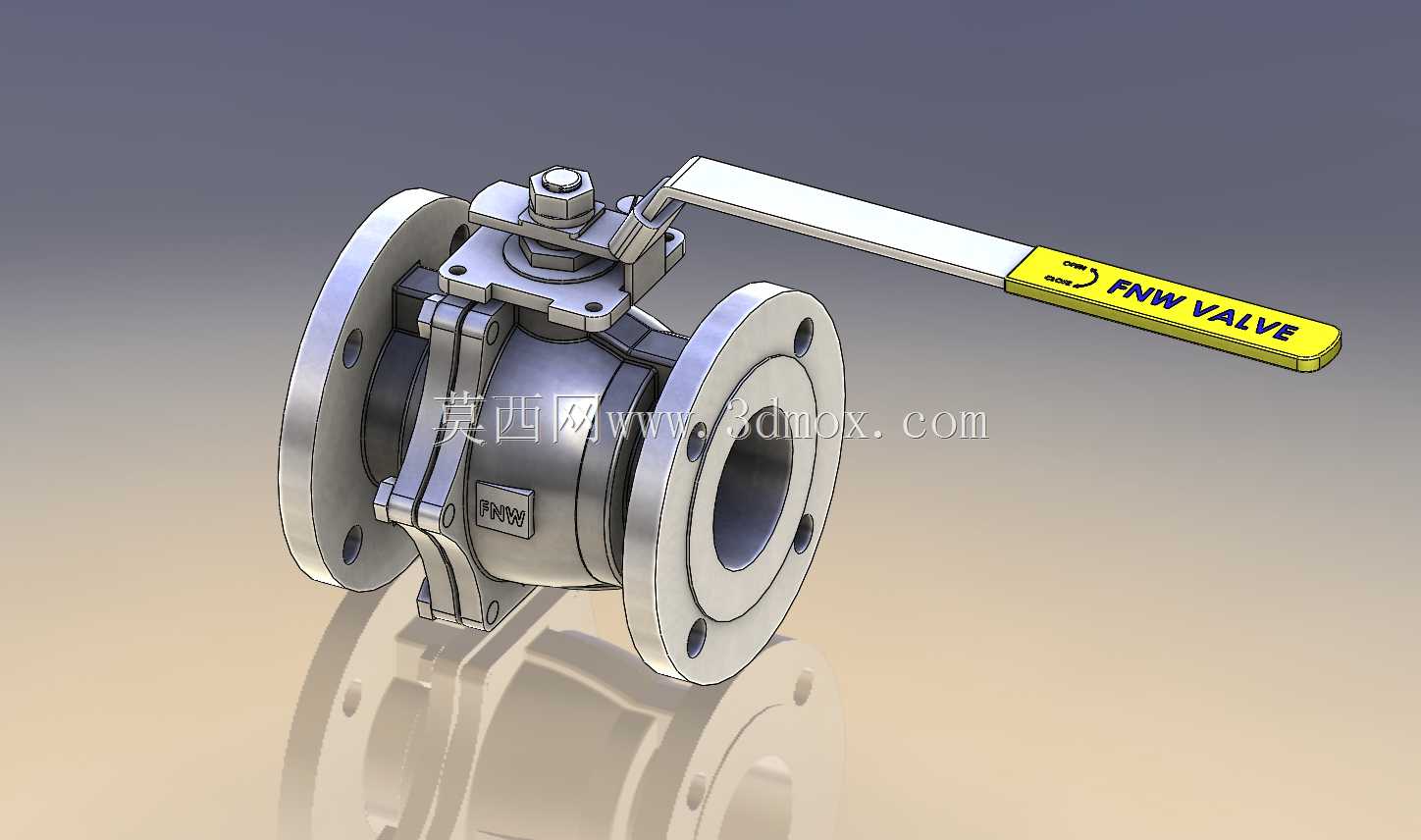

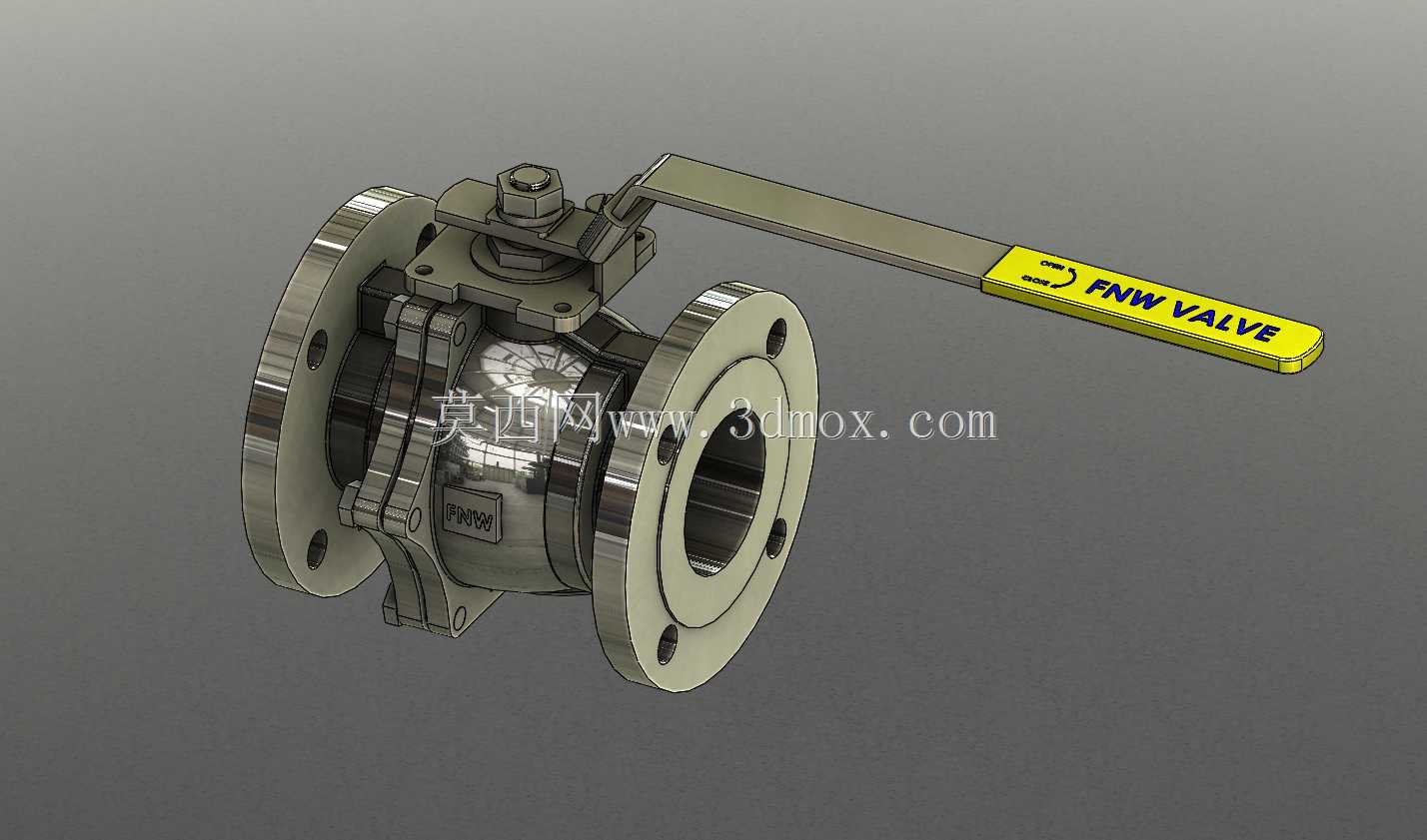

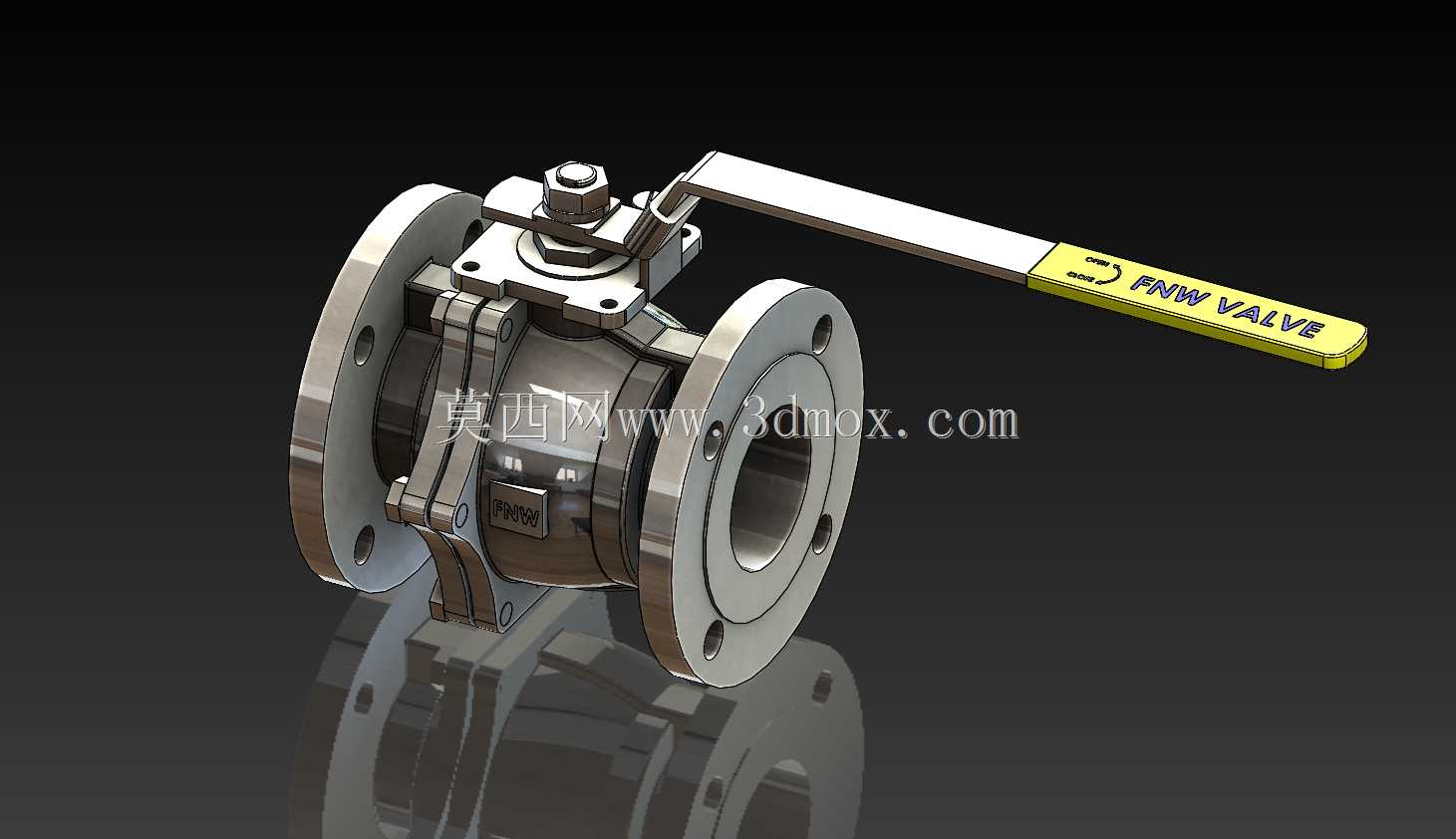

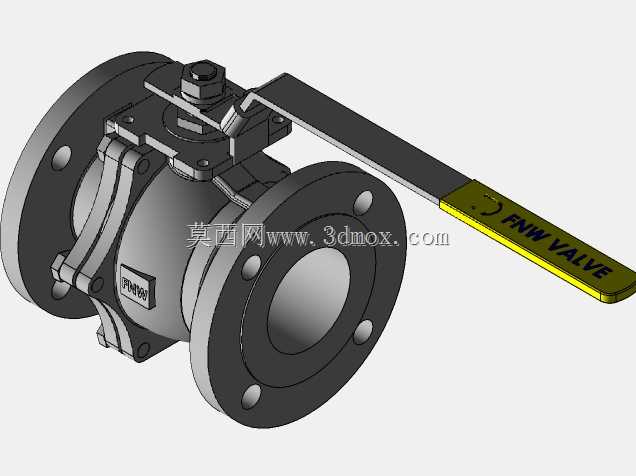

这款法兰连接式手动球阀，主要面向工业流体输送管路系统的截断控制场景，广泛应用在石油化工、市政给排水、暖通空调、轻工制药等领域的管线上，承担管路介质通断切换的核心功能，可适配水、油品、蒸汽、弱腐蚀性流体等多种常见工业介质的输送管控需求。产品采用浮动球结构设计，核心密封副依托金属球体与阀座的紧密贴合实现截断密封，操作时通过扳动手柄带动阀杆旋转90度即可完成全开或全关动作，操作力矩小，开关行程短，现场作业人员可快速完成管路通断状态切换，相较于闸阀、截止阀等同类截断阀门，其流阻更低，全开状态下介质流通通道与管道内径近乎一致，介质流经时压力损失极小，不会出现明显的节流扰动问题。设计过程中充分考虑现场安装与运维的实际需求，两端采用标准法兰连接结构，法兰盘上的螺栓孔位严格匹配对应公称通径的管路法兰标准，安装时只需对齐法兰孔位、加装密封垫片后锁紧连接螺栓即可完成固定，无需额外加工适配接口，安装边界清晰，可直接替换同规格的老旧截断阀门，降低现场改造的施工成本。阀体采用分体式螺栓紧固结构，将左右阀体与中法兰部分通过螺栓锁紧固定，既保证了阀体整体的结构强度，也方便后期运维时拆解更换内部密封件，无需将整个阀门从管线上完全切割拆除即可完成内部检修。手柄采用加长杠杆式设计，表面做防滑标识处理，操作时力臂更长，即使在管路带压状态下也能轻松完成开关操作，手柄上的方向标识可直观反馈阀门的开关状态，避免现场误操作。球体表面做高精度抛光处理，与阀座密封面的贴合度极高，密封性能可靠，长期使用也不易出现内漏问题，阀杆部位设置多重密封结构，可有效避免介质沿阀杆间隙出现外漏风险，整体结构紧凑，外形尺寸适配常规工业管线的安装空间，不会占用过多的管线排布空间，可适配水平、垂直等多种走向的管线安装需求。
