法兰式手动两片式球阀结构设计

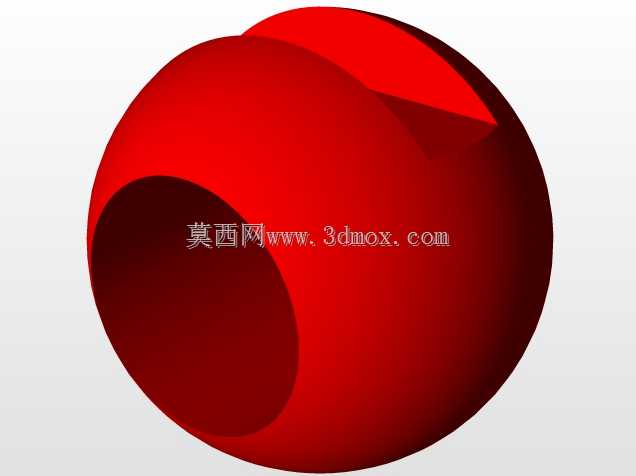

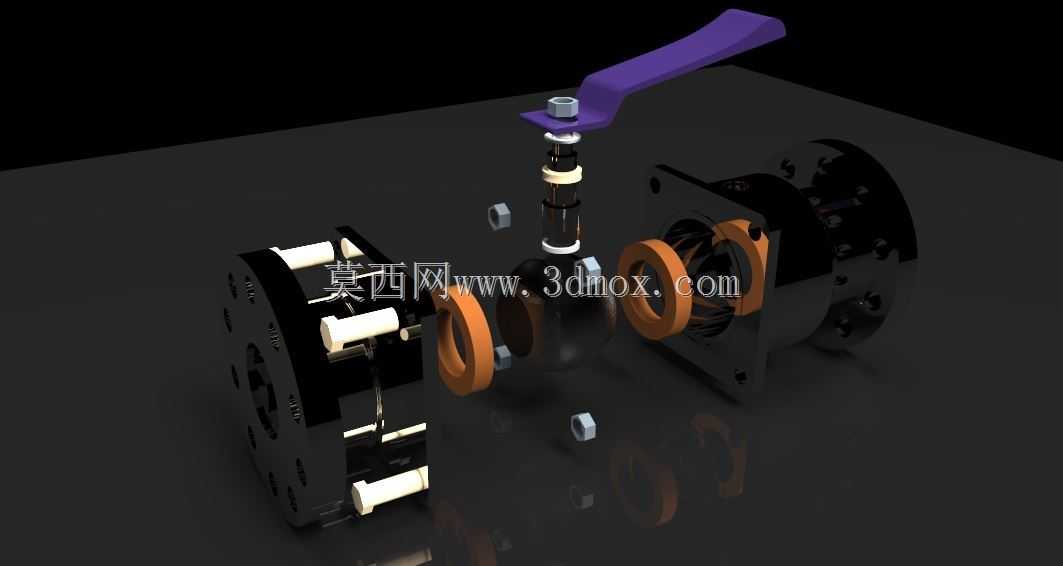

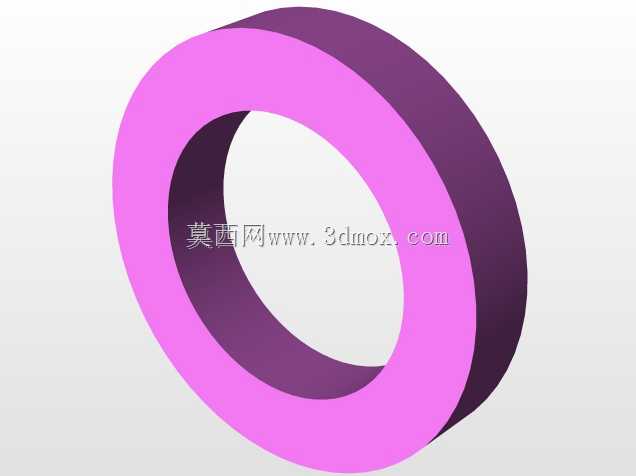

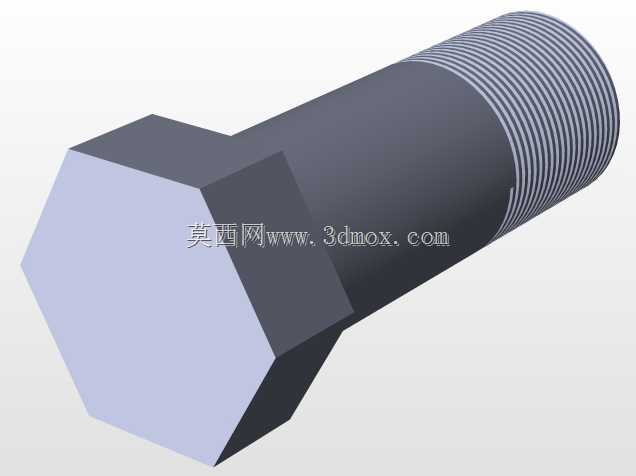

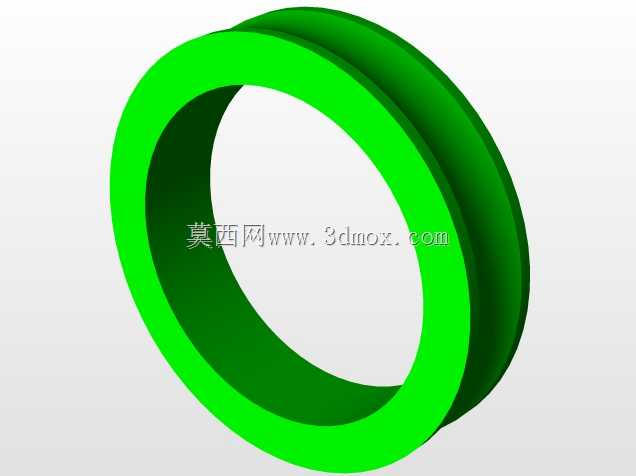

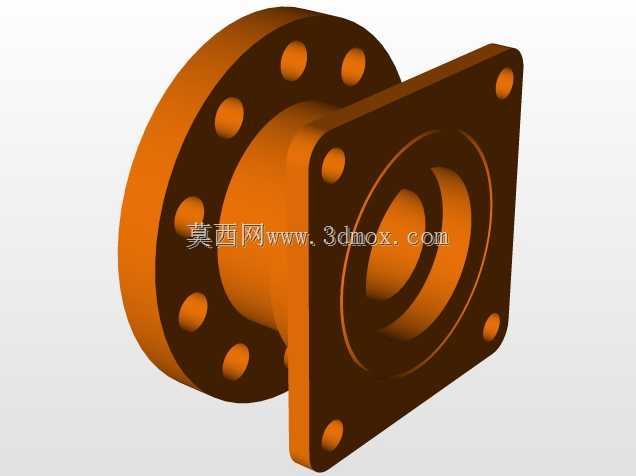

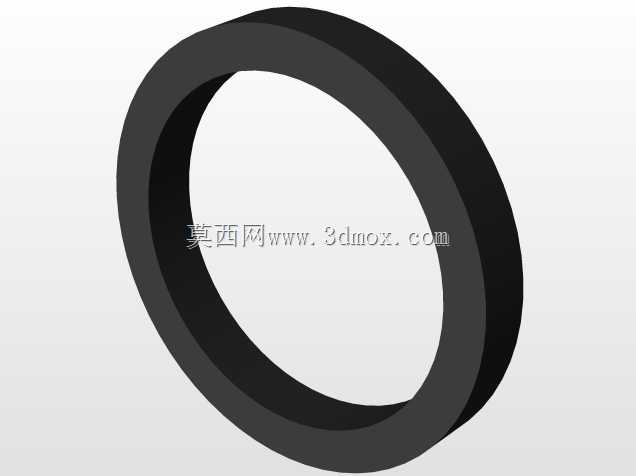

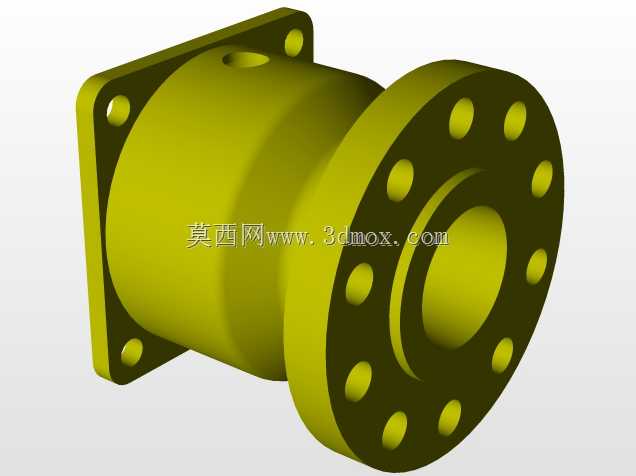

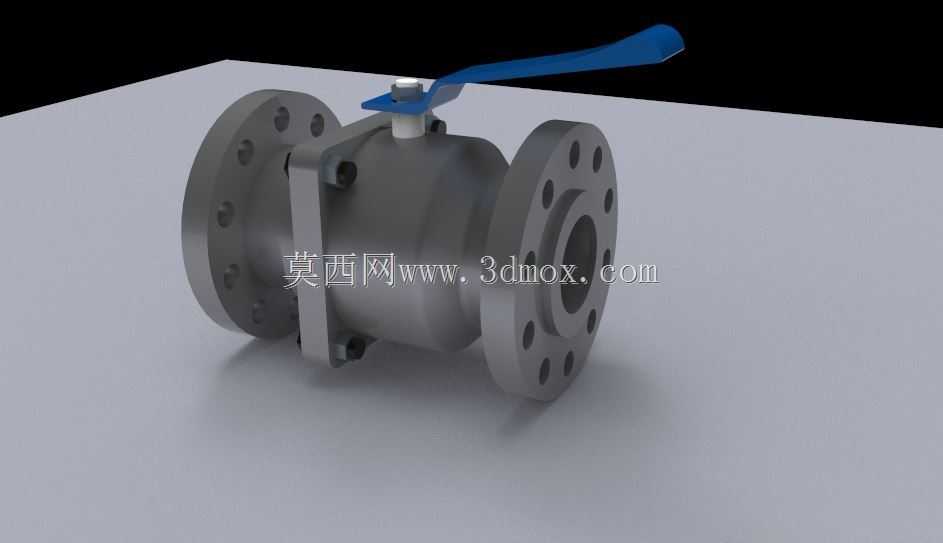

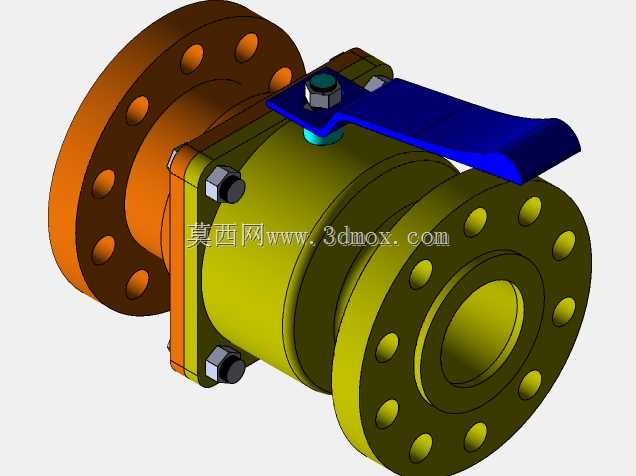

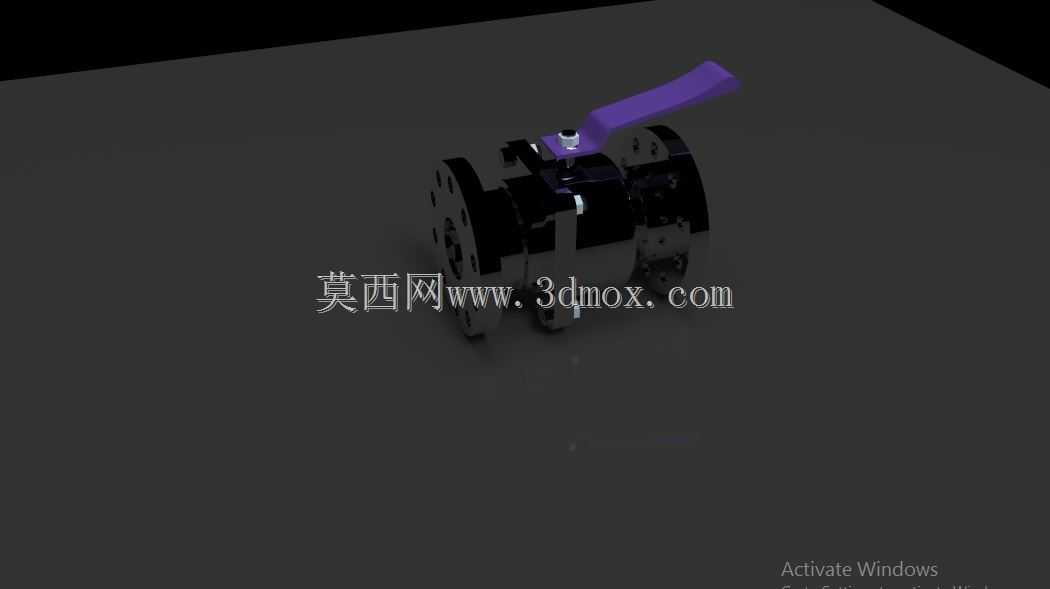

这款手动球阀主要应用在民用给排水、化工流体输送、暖通循环管路、小型液压系统等场景中，作为管路通断控制的核心部件，承担着截断或导通管路内介质的作用，相比闸阀、截止阀，它的流阻更小，开关行程更短，操作力矩更低，适合需要频繁开关或者快速切断介质的工况。从结构设计来看，这款产品采用两片式阀体结构，左右阀体通过法兰螺栓拼接，相比一体式阀体，加工难度更低，后期维护时可以直接拆开阀体清理内部杂质、更换密封件，不需要把整个阀门从管路上完全切割拆卸，大幅降低了运维成本。核心的启闭件采用带通孔的球形阀芯，通孔直径和管路通径保持一致，全开状态下介质可以直线通过，不会出现明显的压降，也不容易积存介质残渣，适合输送带微小颗粒的流体或者粘稠类介质。操作端采用加长紫色塑料手柄，手柄和阀杆通过扁方结构连接，配合顶部的锁紧螺母固定，手柄长度经过力矩匹配设计，普通人不需要借助额外工具就能完成开关操作，手柄的旋转角度限位为90度，手柄和管路平行时为全开状态，垂直时为全关状态，现场操作人员可以直观判断阀门的启闭状态，避免误操作。密封结构上，阀芯两侧采用软质密封圈，密封圈嵌入阀体的定位槽内，装配后可以均匀贴合在阀芯球面，保证低压下的密封性能，阀杆位置采用多层密封结构，从下到上依次设置止推垫片、密封填料、压套，既可以避免阀杆转动时的卡滞，又能防止介质从阀杆位置向外泄漏，符合通用管路的密封要求。安装边界上，两端采用标准法兰连接结构，法兰上的螺栓孔位置、孔径都匹配对应通径的通用管路法兰标准，安装时只需要对齐法兰孔，穿入螺栓加密封垫片拧紧即可，不需要做特殊的适配加工；整体轴向尺寸紧凑，相比同通径的截止阀节省近三分之一的安装空间，适合安装在管路排布密集、操作空间有限的场景中。设计过程中充分考虑了实际使用的需求，所有零部件都采用模块化设计，阀芯、密封圈、阀杆、手柄都可以单独更换，不需要整体报废阀门，降低了全生命周期的使用成本；阀体外部做了发黑防锈处理，既可以适应潮湿的安装环境，也能清晰识别阀门状态，不会因为锈蚀导致手柄无法转动。在实际使用中，这款球阀可以适配水、低压气体、无强腐蚀性的油品等多种介质，工作压力覆盖常规民用和普通工业管路的压力范围，日常使用只需要定期转动手柄避免阀杆结垢卡滞，不需要额外的复杂维护，是管路系统中通用性极强的控制部件。
