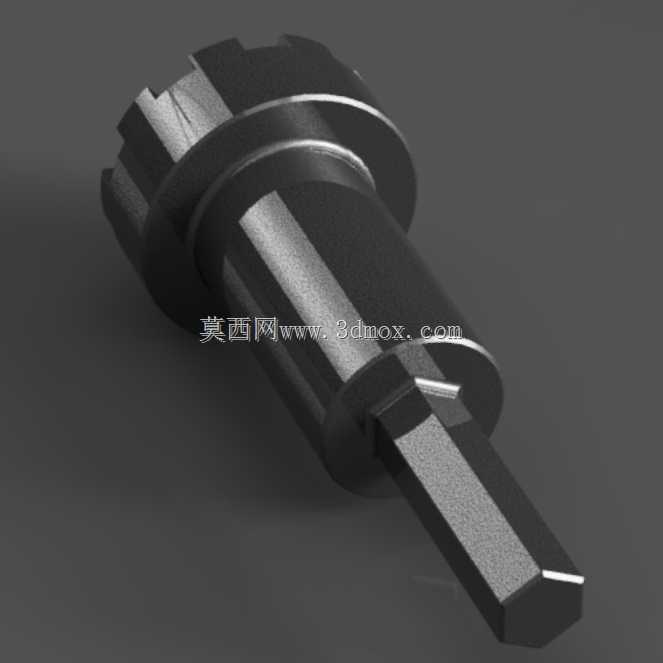

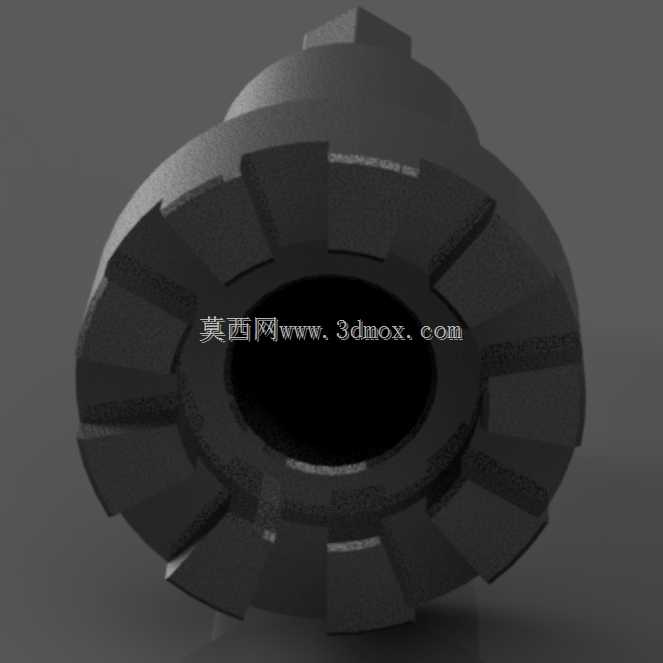

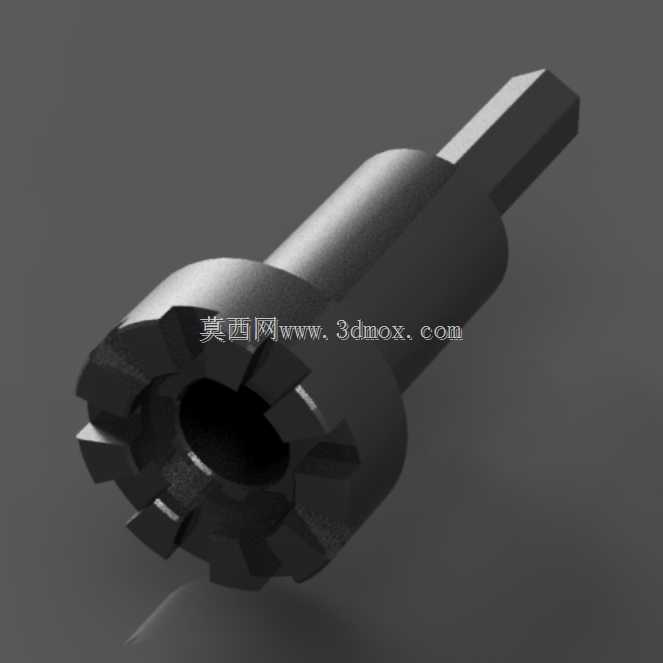

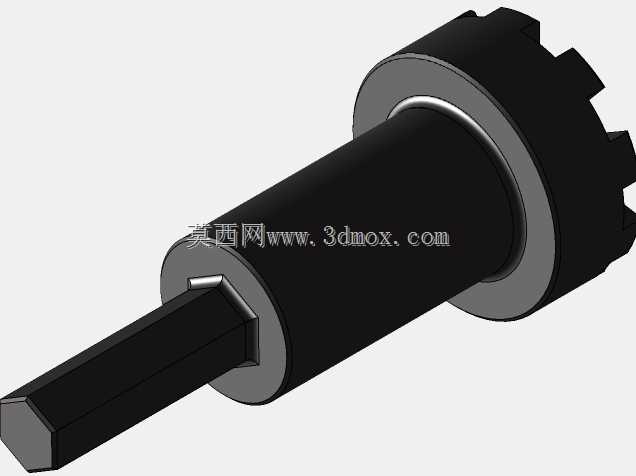

铣床Z轴钻接拐弯曲柄适配连接部件

这款适配部件主要应用于常规立式铣床的Z轴进给调节场景，是衔接手持电钻与铣床Z轴调节机构的专用连接构件，能够帮助操作人员在不使用铣床原配进给手轮的情况下，借助电钻的动力输出快速完成Z轴方向的升降调节，大幅降低大批量工件装夹、对刀过程中反复转动手轮的操作强度，尤其适合模具加工、批量零件铣削工位中需要频繁调整铣头高度的作业场景。从实际用途来看，该部件一端的花键结构能够与铣床Z轴原有的曲柄安装端口精准契合，无需对铣床原有结构做任何改装即可直接装配使用，另一端的方柄夹持位可以被普通手持电钻的夹头牢固锁紧，将电钻的旋转动力平稳传递到Z轴调节机构上，实现铣头的快速升降，在粗加工阶段快速移动到接近工件的位置后，再切换到手轮微调模式完成精准对刀，能够有效缩短非加工的辅助操作时长。在功能特性设计上，该部件整体采用一体化刚性结构设计，传动部位没有多余的活动连接间隙，动力传递过程中不会出现旷量，避免电钻转动时的冲击力损伤Z轴的进给丝杆；花键端的齿形完全匹配Bridgeport系列铣床的曲柄安装接口，齿部做了适配的倒角处理，装配时能够顺畅插入对接端口，不会出现卡滞、咬合过紧难以拆卸的问题；中间的轴身做了等直径的光轴过渡，既保证了整体的抗扭强度，也不会在转动过程中剐蹭到铣床的机身护罩。设计思路上，这款部件完全围绕现有通用铣床的原有接口尺寸做反向适配开发，没有改动设备的原有结构逻辑，只是在手动调节的基础上拓展了动力快速调节的功能，兼顾了原有手动微调的精度保留和快速移动的效率提升；整体外形采用阶梯轴式布局，从花键端到方柄端的直径逐步过渡，在保证传动扭矩足够的前提下尽可能控制了整体重量，操作人员单手握持即可完成装配和拆卸，不会给Z轴的安装端口带来额外的负重负担。从安装边界来看，该部件花键端的外径、齿距完全对应常规炮塔铣床Z轴曲柄的安装尺寸，插入深度与原配曲柄的插入深度保持一致，装配后不会出现顶死内部传动结构或者插入过浅导致传动打滑的问题；方柄端的夹持尺寸适配市面上绝大多数10mm、13mm规格的手持电钻夹头，不需要额外更换夹头或者加装转换套即可直接使用，整体长度控制在合理范围内，装配后电钻与铣床机身之间留有足够的操作空间，不会出现空间干涉无法握持操作的问题。
