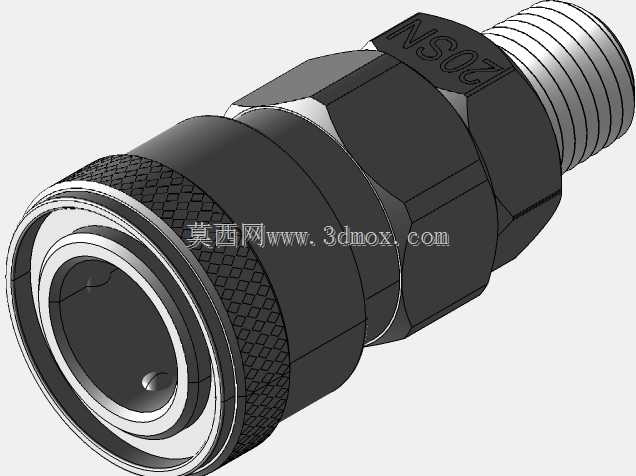

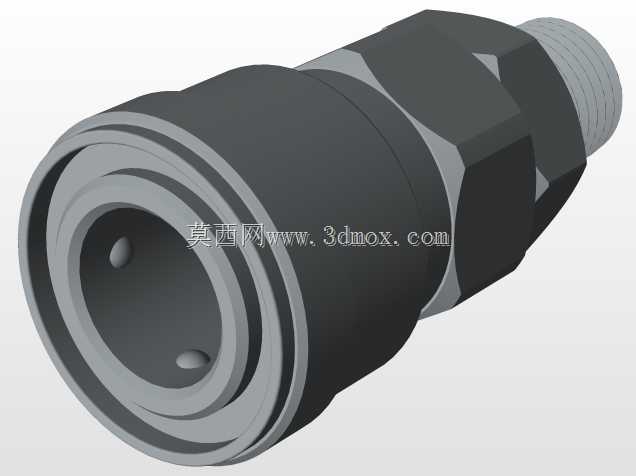

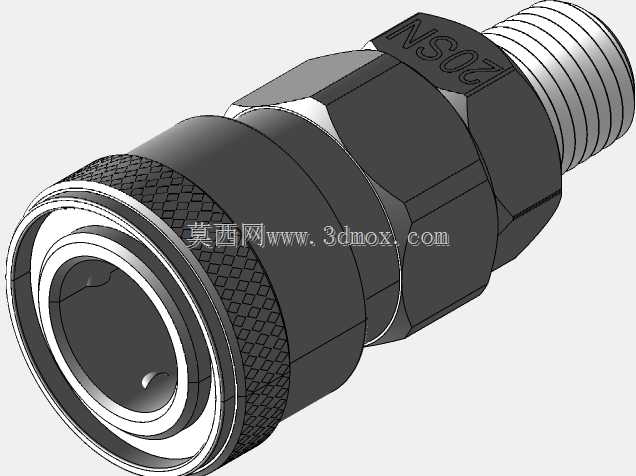

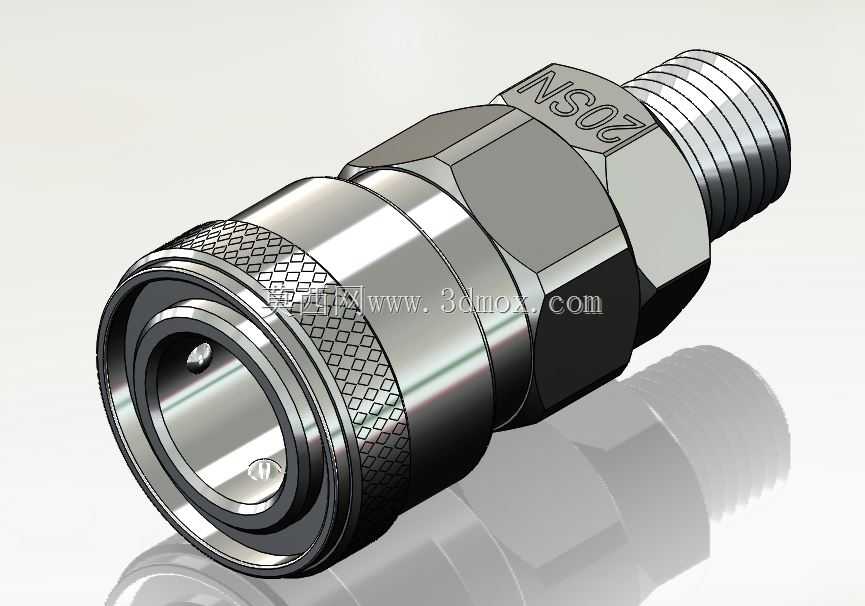

HI-COUP型20SM外螺纹快插气动接头

这款快插式管路接头主要应用在气动控制系统、低压液压输送回路、工业流体管路的快速接驳场景中，常见于自动化生产线气路排布、车间气动工具接驳、小型液压设备管路连接、试验台流体管路快速切换等工况，能够在不借助额外工具的前提下完成管路的连通与断开，大幅缩减管路拆装的作业时长，降低设备维护、工位切换过程中的管路操作成本。接头整体采用同轴式结构设计，一端为标准1/4"BSPT锥管外螺纹接口，可直接与对应规格的内螺纹管路端、设备阀体接口实现螺纹密封连接，螺纹段的长度经过适配优化，既保证足够的螺纹啮合长度满足密封与抗拉脱要求，又不会因螺纹过长导致安装后突出过多占用周边安装空间；另一端为快插母端接口，适配20毫米规格的公头插芯，母端外圈设计有滚花纹理的防滑操作套，操作人员佩戴常规劳保手套也能顺利完成插拔解锁操作，滚花区域的纹理深度经过合理设计，既保证足够的操作摩擦力，又不会因纹理过深积攒油污、增加清洁难度。接头内部集成了自密封阀芯结构，在接头断开状态下阀芯会自动闭合阻断管路通路，避免管路内部的压缩空气、低压液压油出现泄漏，减少介质损耗与现场环境污染，连通状态下阀芯被公头顶开形成通畅的流道，内部流道采用圆弧过渡设计，尽可能降低介质流经接头时的压力损失，保证管路输送效率。接头主体的六角拧动段采用标准对边尺寸设计，可适配常规开口扳手完成螺纹端的拧紧作业，六角段与快插主体、螺纹段之间采用平滑过渡结构，避免应力集中导致的接头受力断裂问题，整体外形的最大径向尺寸控制在合理范围内，可适配密集排布的管路安装场景，相邻接头之间不会出现安装干涉，能够满足狭小空间内的管路布置需求。接头的金属主体部分采用高强度金属材质，表面经过防锈处理，可适应车间内的常规油污、潮湿工况，长期使用也不会出现锈蚀卡滞的问题，保证插拔操作的顺畅性与连接可靠性。
