带双侧挂钩的拉伸复位弹簧结构设计

这款带双侧挂钩的拉伸弹簧，是机械传动与复位机构中极为常用的弹性储能元件，广泛应用在各类需要提供拉伸复位力、张紧拉力的工业场景中，覆盖轻工机械、小型机电设备、家电结构、健身器材、交通配件、工装夹具等多个领域，比如小型设备的舱门复位结构、传动带张紧机构、操作手柄回位组件、刹车联动结构、玩具动力结构、农用机具的张紧部件中都能见到这类构件的身影，它依靠自身拉伸变形产生的反向拉力，为联动机构提供稳定的回位驱动力或是持续张紧力，保障机构动作完成后能精准回到初始位置，或是让柔性传动部件始终保持合适的张紧度避免打滑松脱。

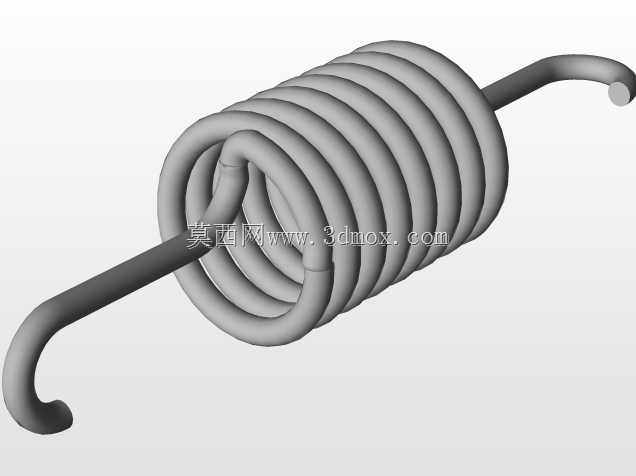

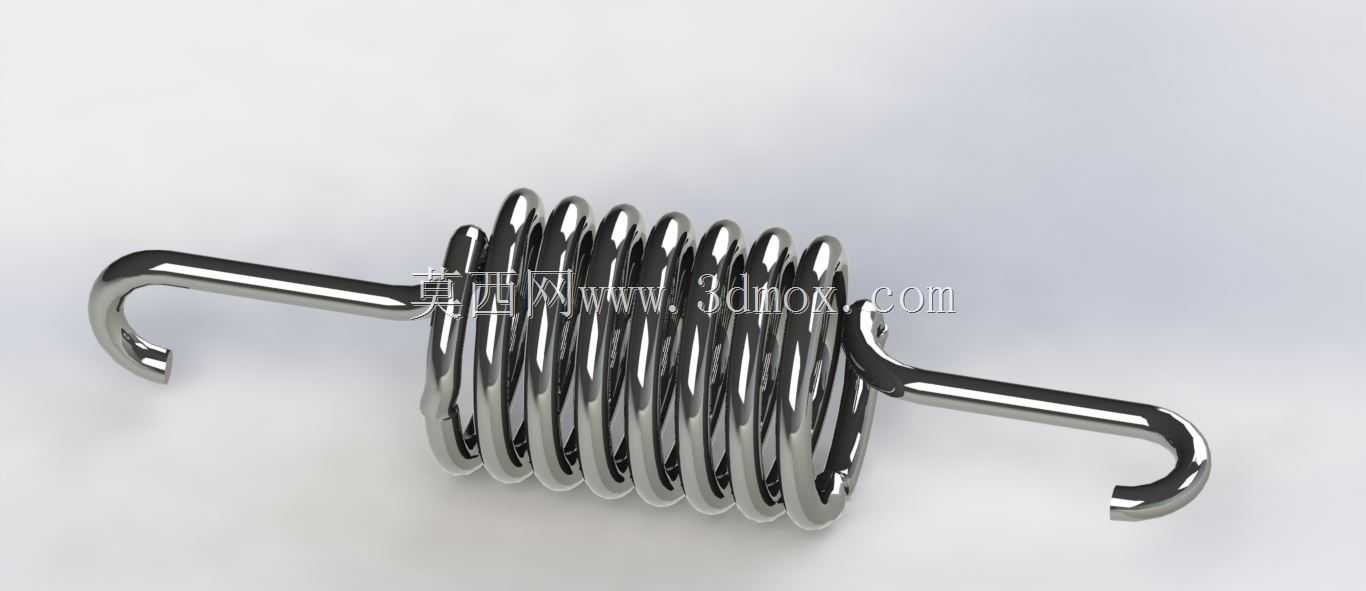

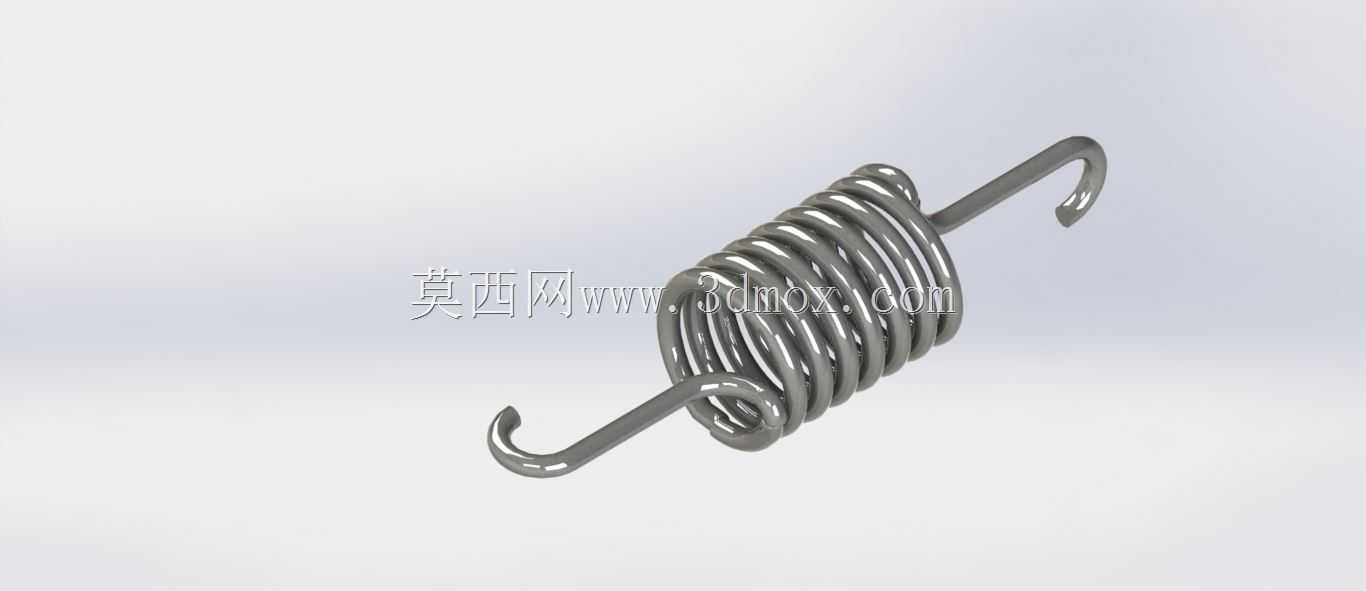

从功能特性来看，这款钩簧采用等节距圆柱螺旋主体搭配两端一体成型的挂钩结构，无额外拼接部件，整体受力均匀，在额定拉伸行程内可以提供线性度良好的拉力输出，反复拉伸形变过程中残余形变量极小，长期使用也能保持稳定的弹性系数，不会出现拉力快速衰减的问题。两端的挂钩采用圆弧过渡弯折设计，挂钩开口尺寸适配常规的销轴、挂孔安装位，安装时可以直接挂接在对应固定点位上，不需要额外设计复杂的弹簧固定座，大幅简化配套机构的结构设计，降低整体装配难度。

设计过程中，首先根据目标场景的需求拉力、最大拉伸行程确定弹簧丝的线径、螺旋中径、有效圈数，确保弹簧在最大拉伸长度下的剪切应力处于材料许用应力范围内，避免长期负载下出现断裂失效；其次针对两端挂钩的弯折半径做了优化，弯折处采用大圆弧过渡，避免应力集中导致挂钩根部断裂，挂钩的朝向根据常规安装场景做了同轴对齐设计，挂接后弹簧主体不会出现偏斜扭转，保障拉力始终沿轴向传递，不会产生额外的侧向分力影响配套机构的动作精度。

在安装边界上，这款弹簧的主体螺旋外径适配常规的狭小安装空间，自由状态下的整体长度匹配小型机构的安装间距，两端挂钩的内径适配直径3-5mm的常规固定销轴，安装时只需要保证两端挂接点位的同轴度偏差在合理范围内，预留出足够的拉伸行程空间，避免弹簧拉伸到并圈状态出现刚性碰撞，就能保障弹簧长期稳定工作，不需要额外的导向结构也能顺畅完成拉伸复位动作。
