海底管道作业双夹持提升工装结构

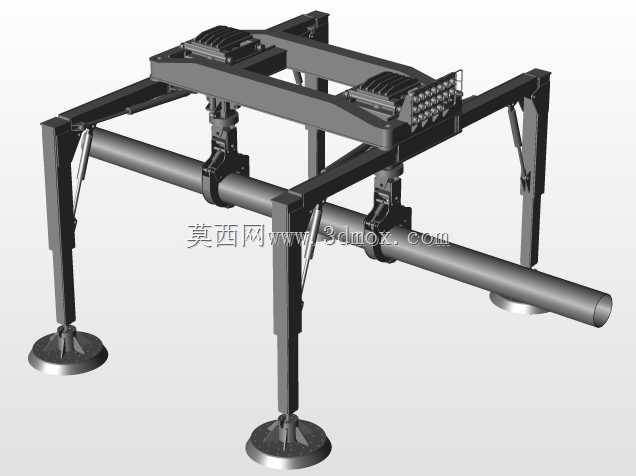

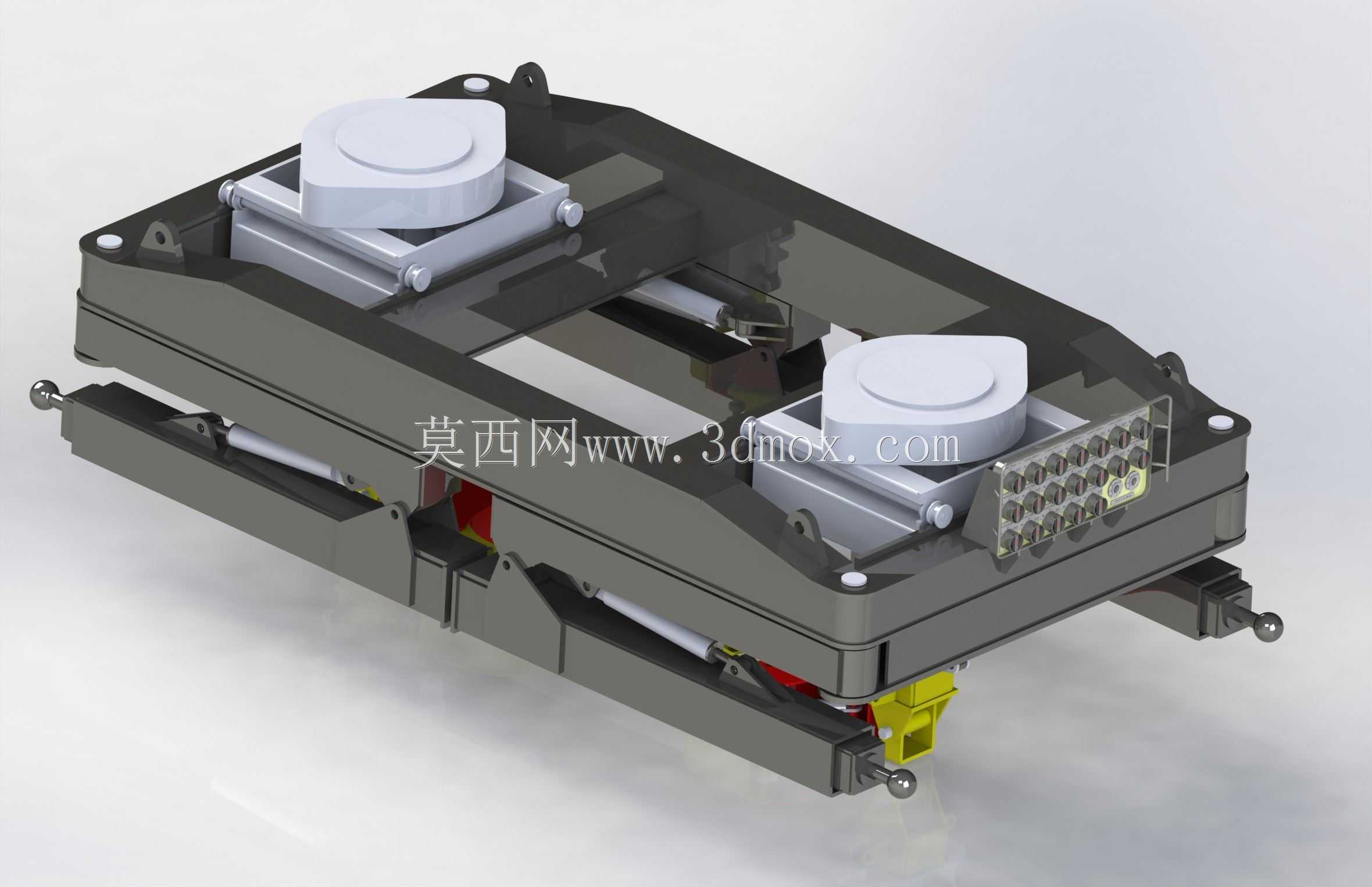

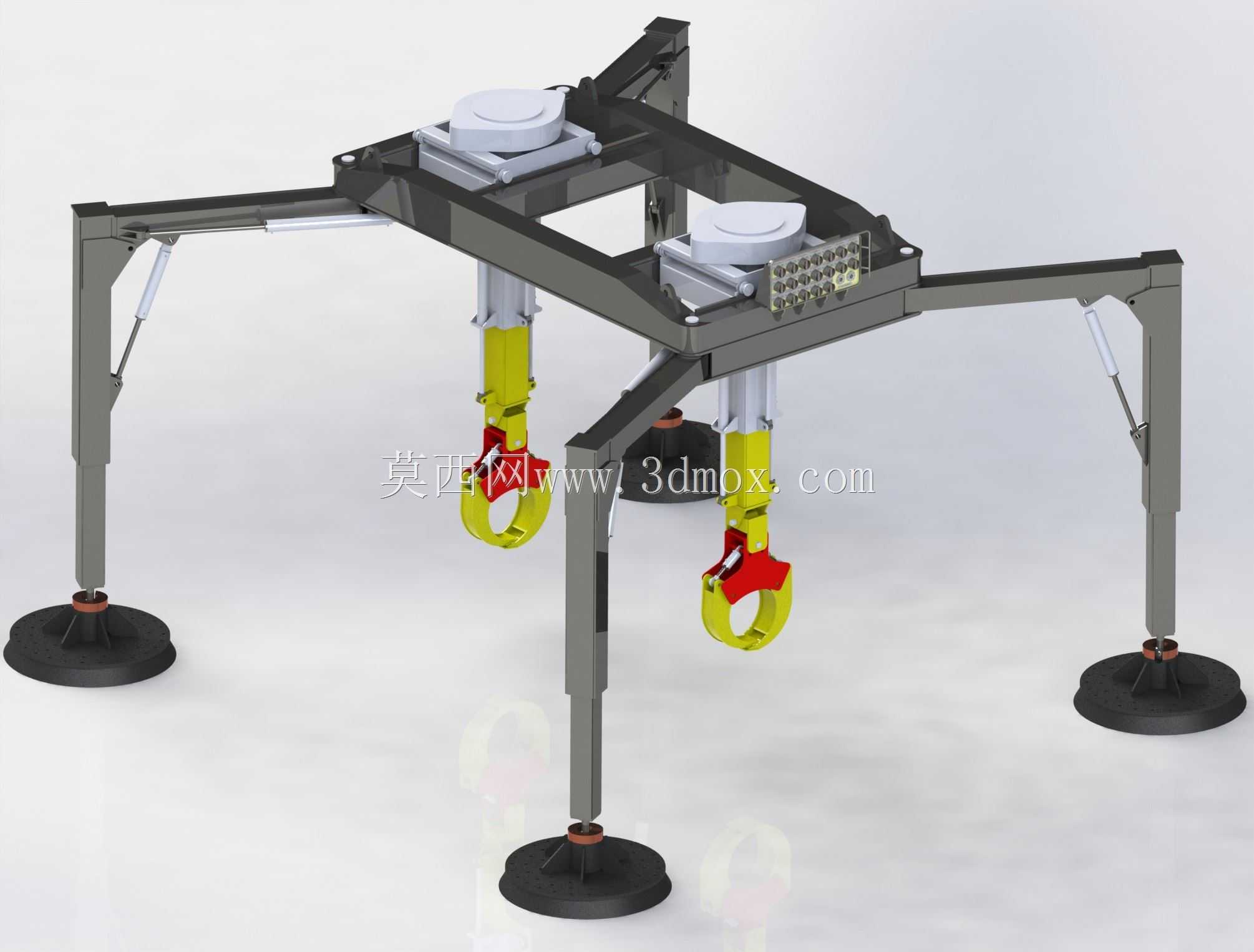

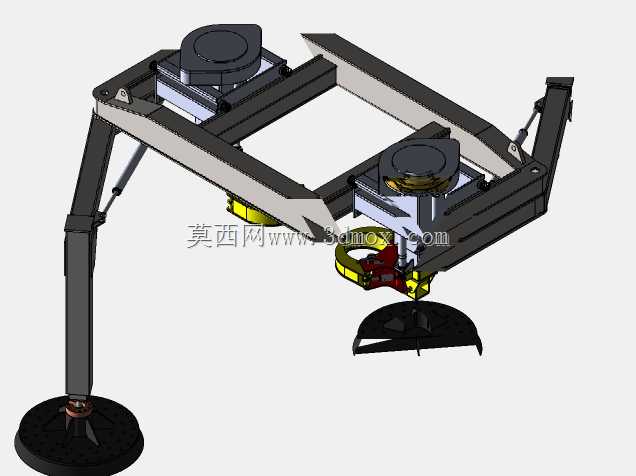

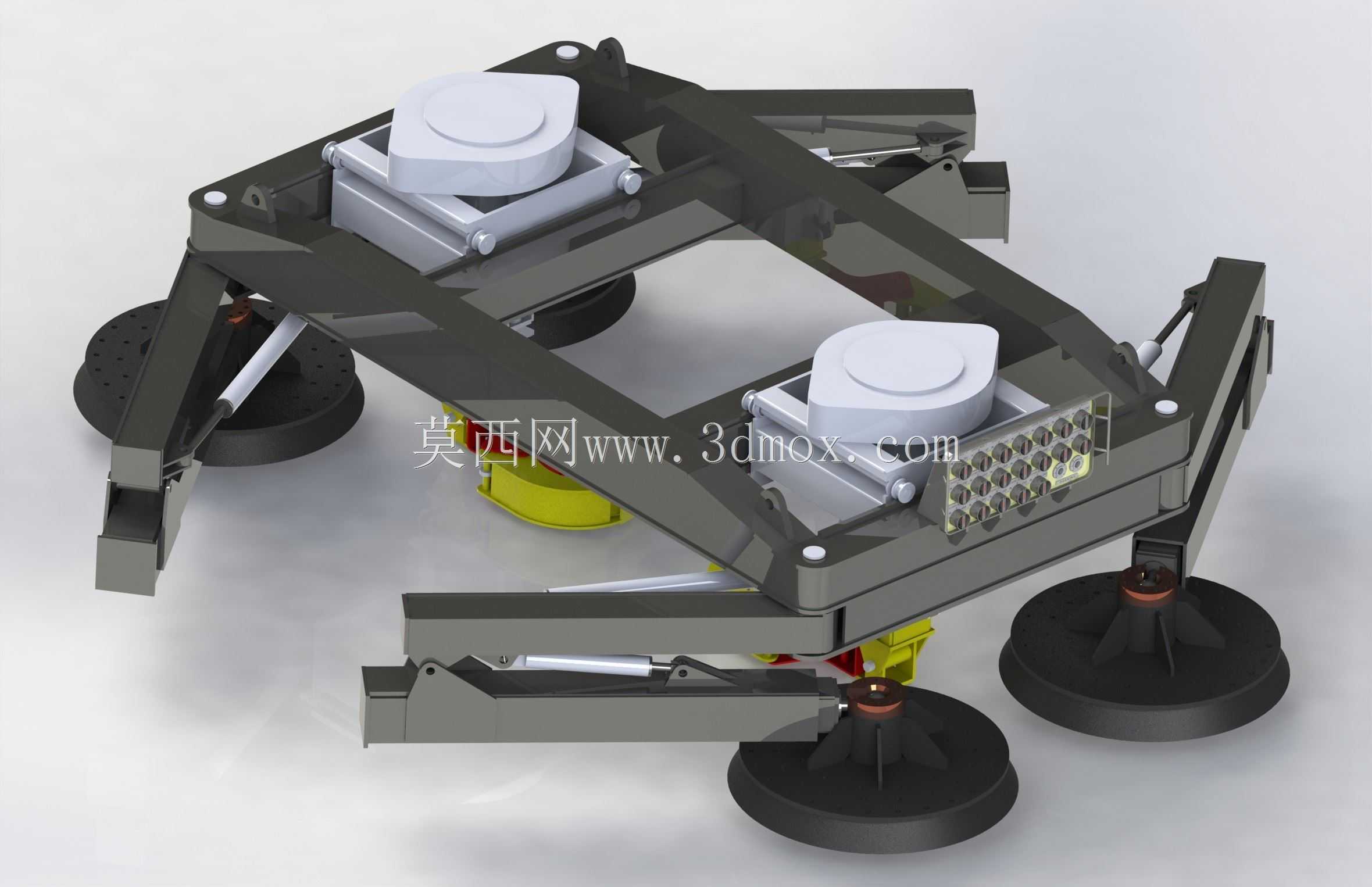

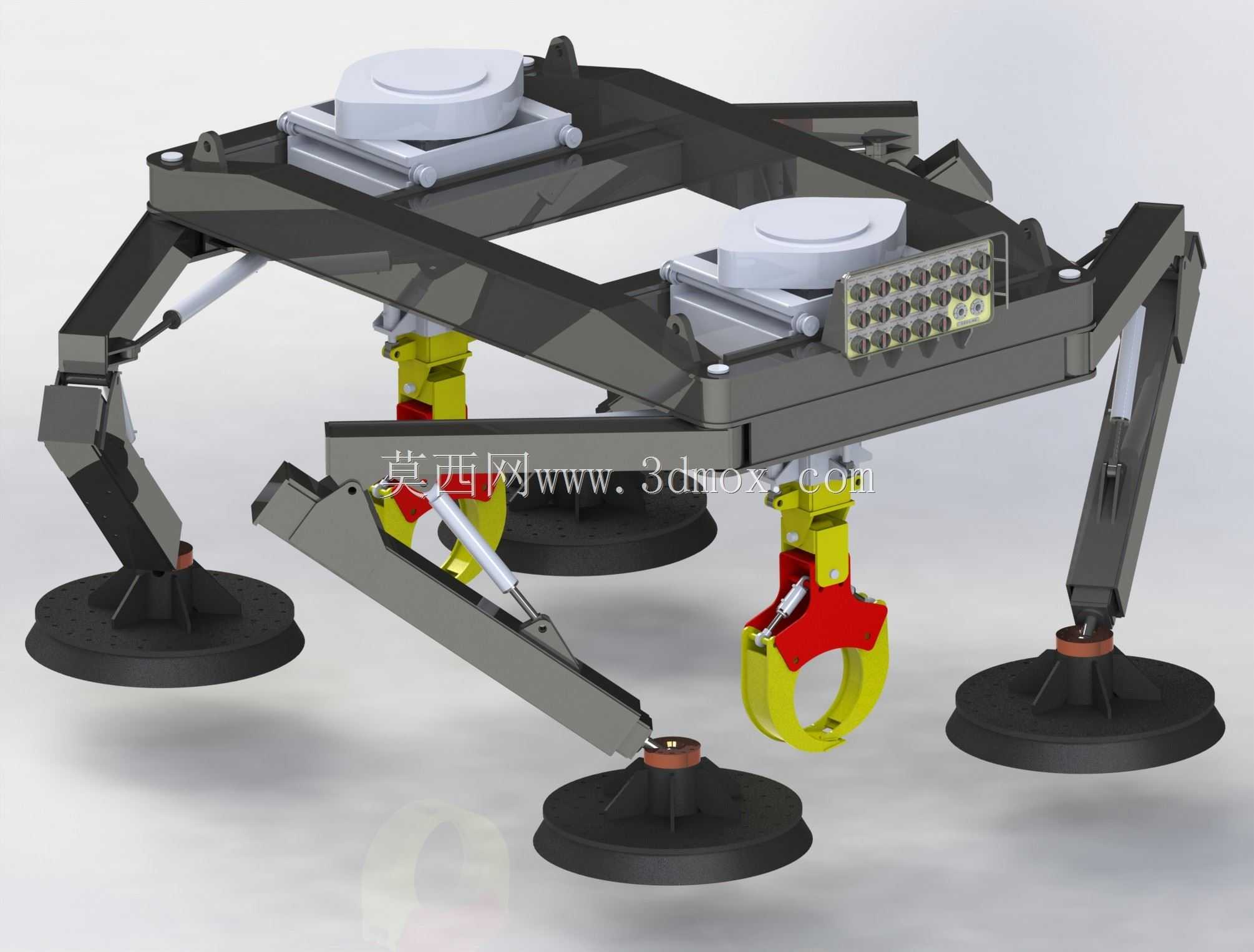

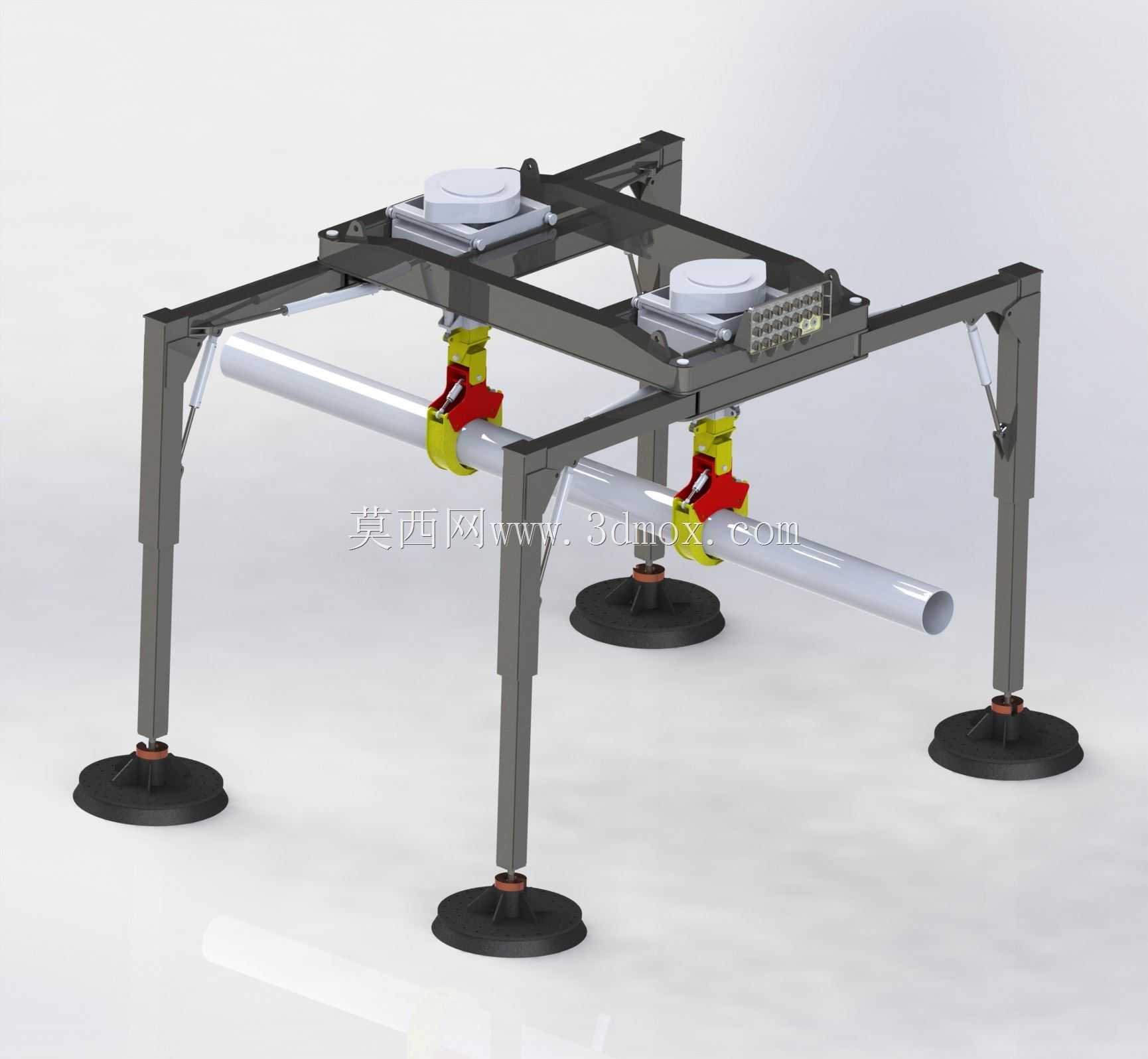

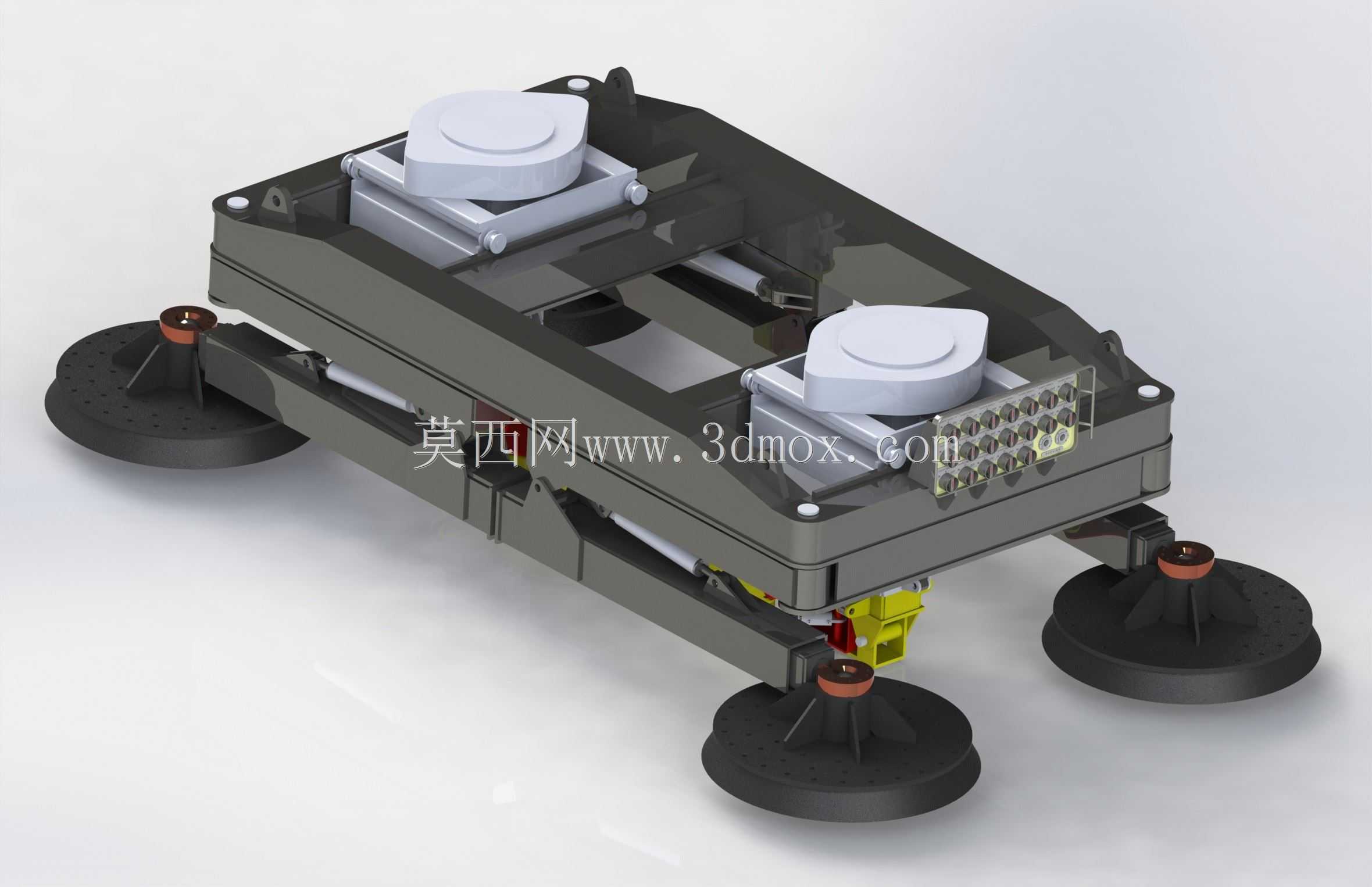

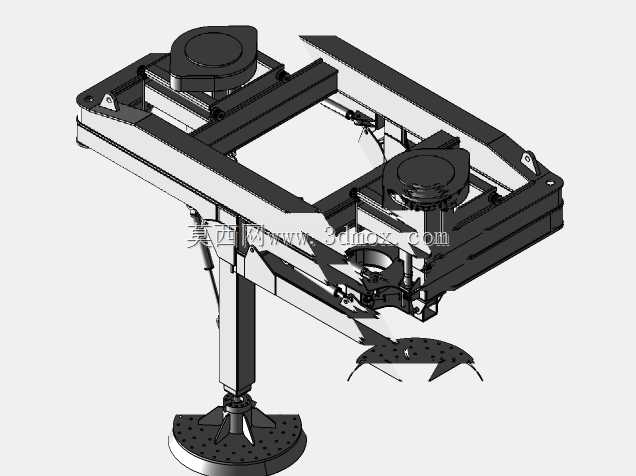

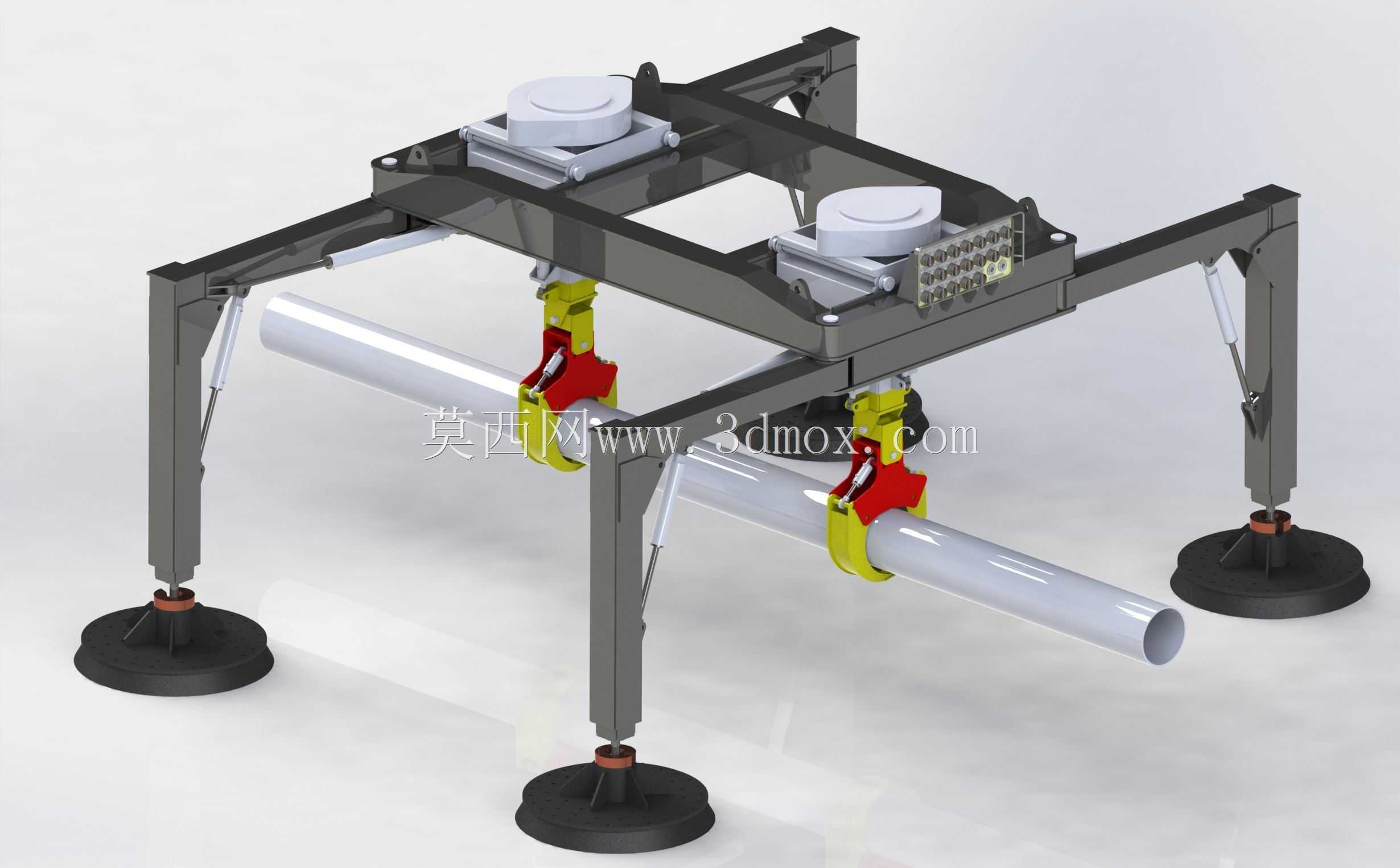

这款双夹持提升工装是专门针对海底管道铺设、运维作业场景开发的专用作业设备，主要服务于近海油气输送管道、海底缆线保护管的水下布放、移位、回收作业环节，适配搭载在具备深水作业能力的工程支撑船上，全程可通过水下遥控潜器完成操作，无需潜水员下水执行高危重载作业，额定作业起重载荷可达30吨，能够覆盖多数常规口径海底管道的作业载荷需求。设备整体采用框架式承载结构设计，主体框架为高强度低合金钢结构焊接成型，框架上部设置两处标准化对接接口，可快速与支撑船下放的A型架吊具完成刚性连接，对接位置配置自适应调平组件，能够抵消船舶在海面受波浪影响产生的小幅晃动，避免夹持过程中对管道外壁造成额外挤压损伤。框架下部对称布置两套独立的夹持执行单元，每个夹持单元采用环抱式钩爪结构，钩爪内侧贴合管道外壁的位置设置防滑耐磨衬层，既可以保证夹持摩擦力满足重载提升要求，也能避免硬质金属直接接触管道防腐层造成涂层破损；两套夹持单元可独立动作也可同步联动，作业时可根据管道长度、重心位置调整夹持间距，保证提升过程中管道始终保持水平姿态，避免管道弯折变形。设备底部对称布置四个带缓冲支腿的真空吸附支撑脚，在设备下放至海床面时，支撑脚可先接触海床形成稳定支撑，吸附组件贴合海床基面后形成临时固定，避免海流冲击导致设备移位，待夹持单元锁紧管道后，支撑脚自动收回随设备同步提升。整套设备的结构尺寸经过紧凑化设计，可在收纳状态下收缩整体轮廓，能够适配支撑船A型架的下放通道尺寸要求，无需对船舶现有下放设备做额外改造即可直接投入使用；所有驱动执行部件均做深水密封耐压处理，可满足常规近海作业水深的压力防护要求，液压管路、控制线缆均沿框架内侧走线并做防护固定，避免水下杂物勾挂造成部件损坏。作业过程中，设备先由支撑船A型架吊放至目标管道上方海床，支撑脚着床固定后，遥控调整夹持单元位置对准管道，驱动钩爪环抱锁紧管道，确认夹持状态稳定后收回支撑脚，再通过A型架将管道连同设备一同提升至指定位置，完成管道对位、下放安装后即可松开夹持单元，回收设备准备下一次作业，整套作业流程无需人工下水干预，大幅提升海底管道作业的效率与安全系数。
