带压作业管道法兰张紧更换工具结构

在石油化工、长输管线、核电热力等连续运行的流体输送管网场景中，管道法兰连接部位的螺栓长期受介质腐蚀、压力脉动、温度交变载荷影响，易出现螺纹锈蚀、预紧力衰减、杆部裂纹等失效隐患，常规更换法兰螺栓需要先关停对应管段、泄压排空介质后才能作业，不仅会造成整条工艺链路非计划停工，带来高昂的产能损失，部分输送高危介质的管线排空置换还存在介质泄漏、安全环保风险。这款法兰张紧工具正是针对不停工带压更换法兰螺栓的需求开发的专用作业工装，能够在管线保持正常工作压力、工艺系统持续运行的状态下，完成单根或多根法兰螺栓的逐根更换作业，全程无需切断介质输送，大幅降低管线维护的停工成本与作业风险。

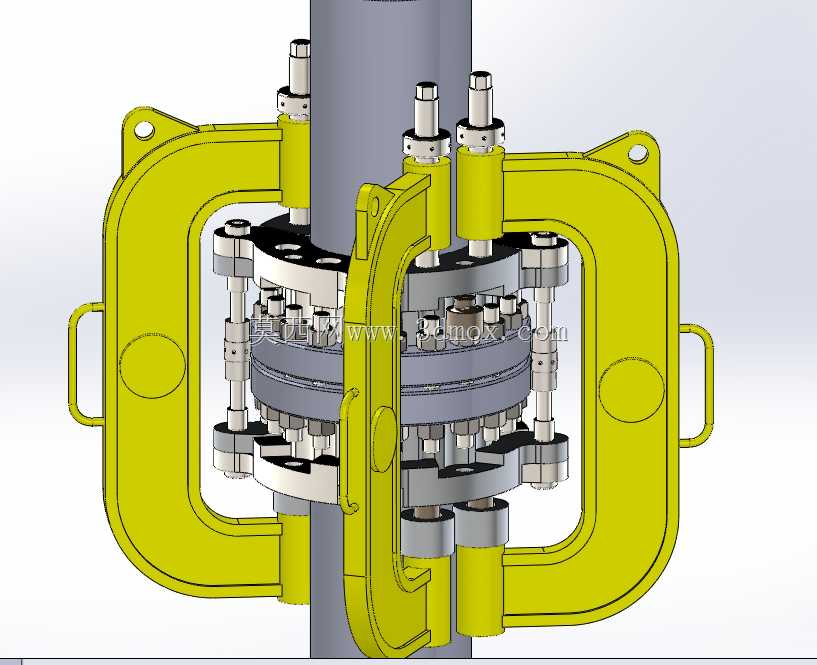

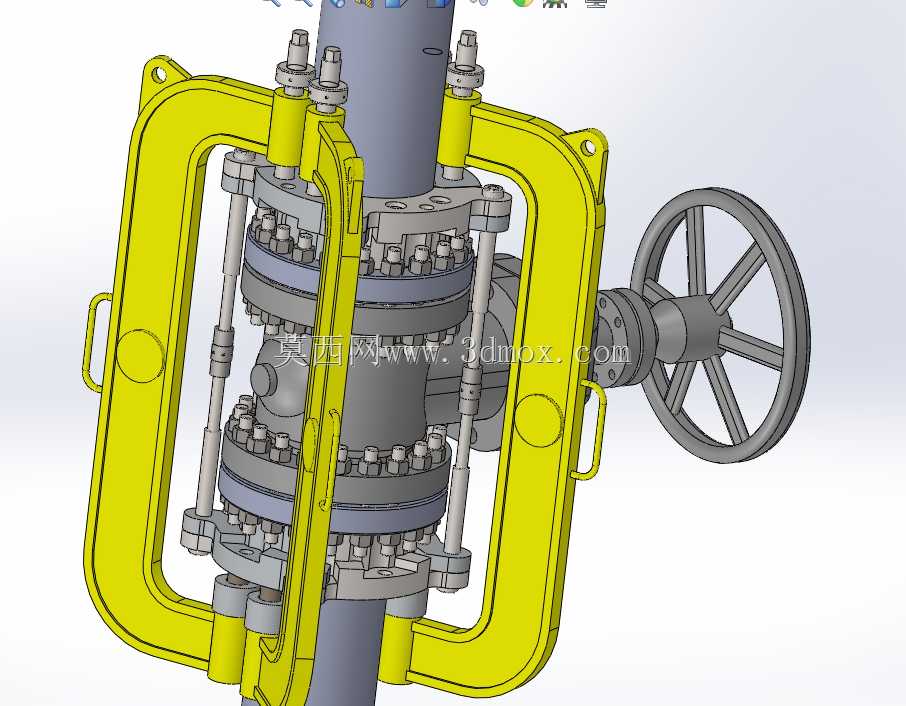

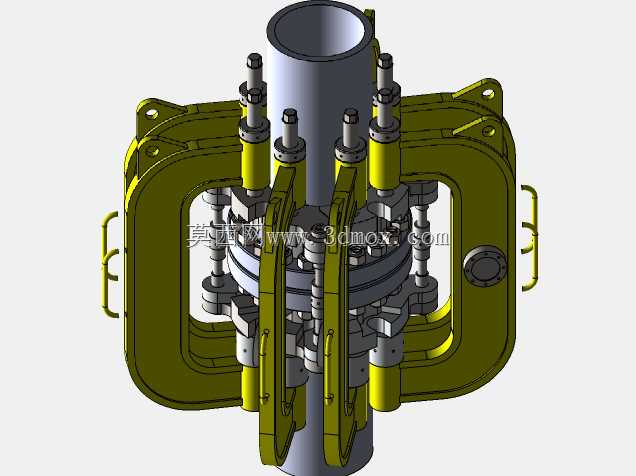

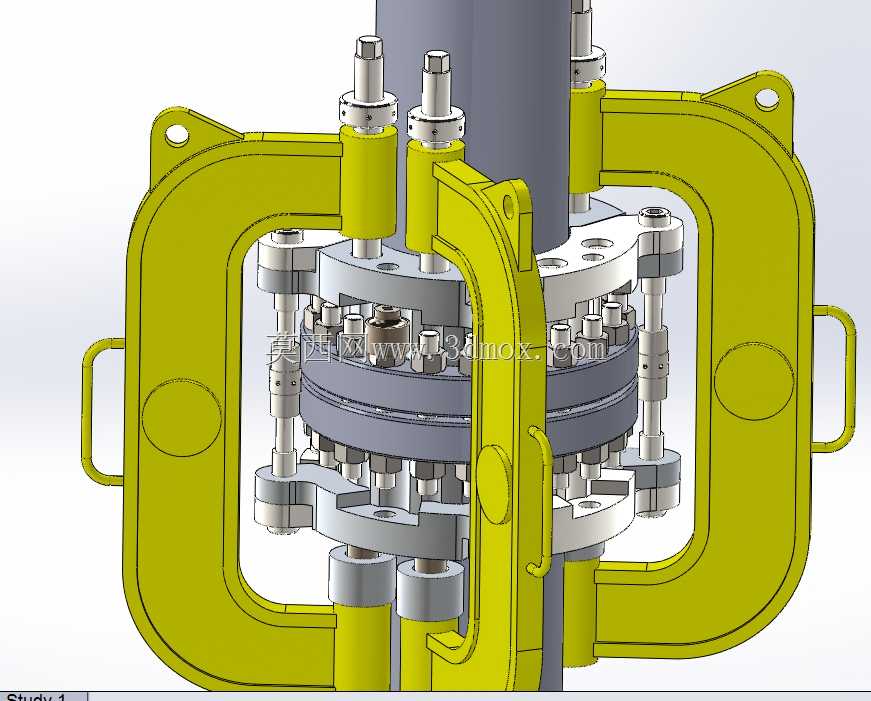

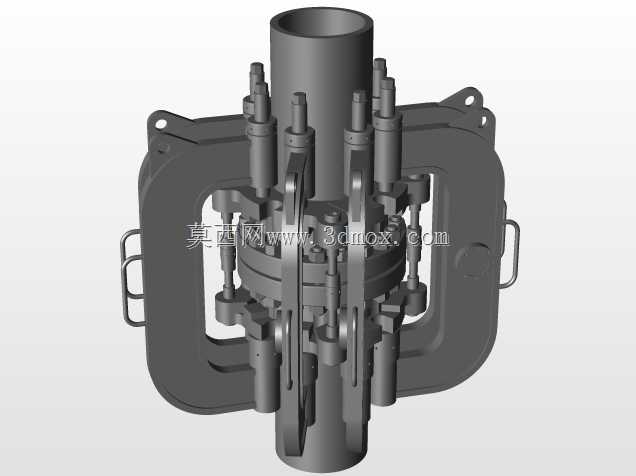

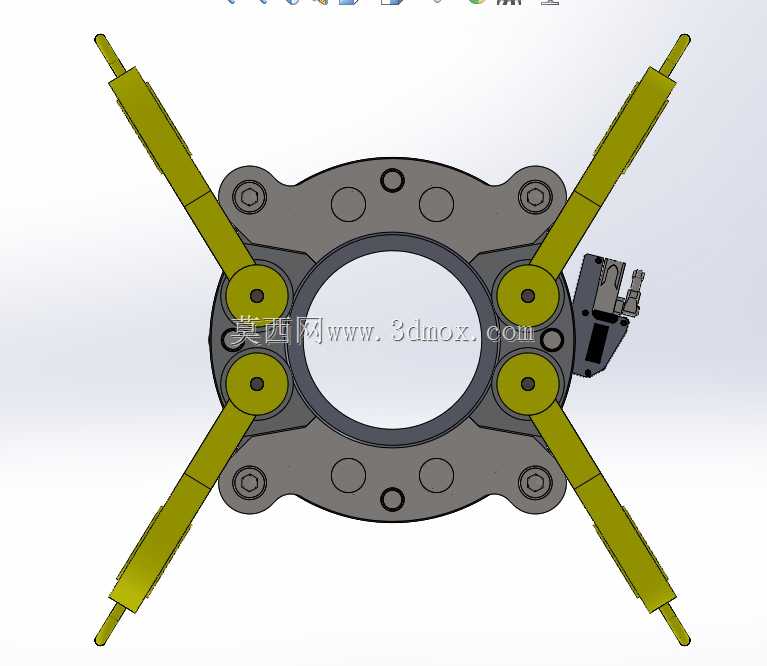

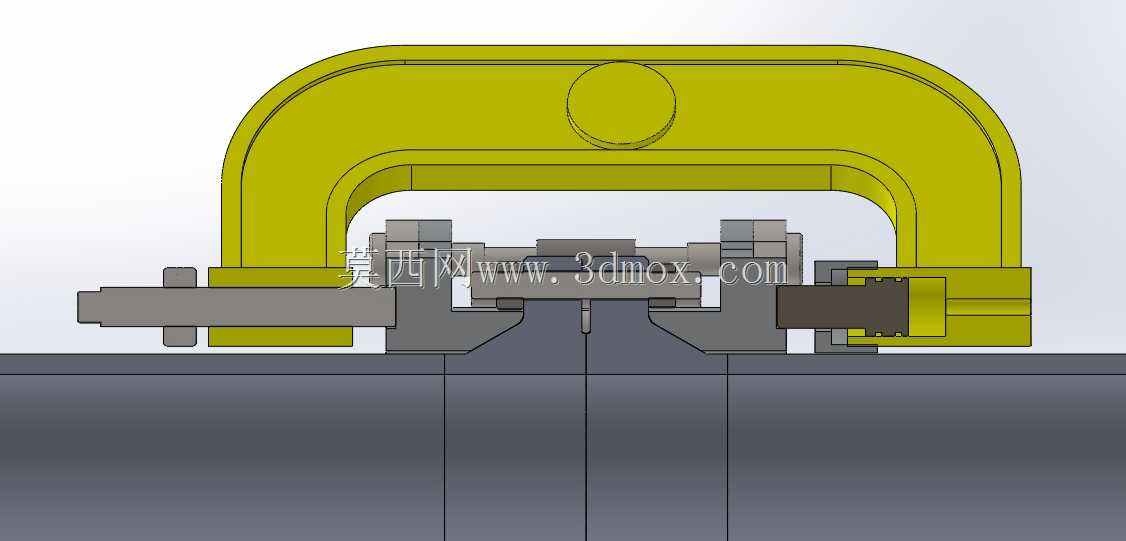

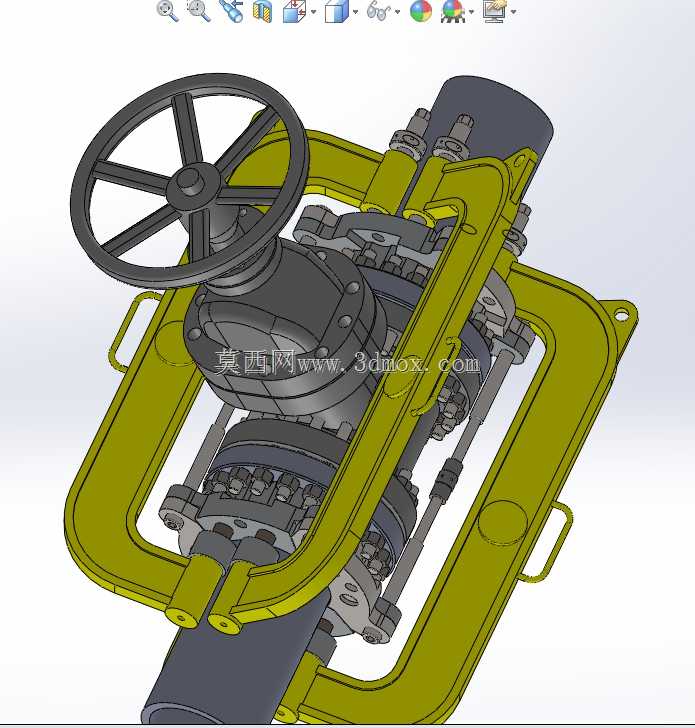

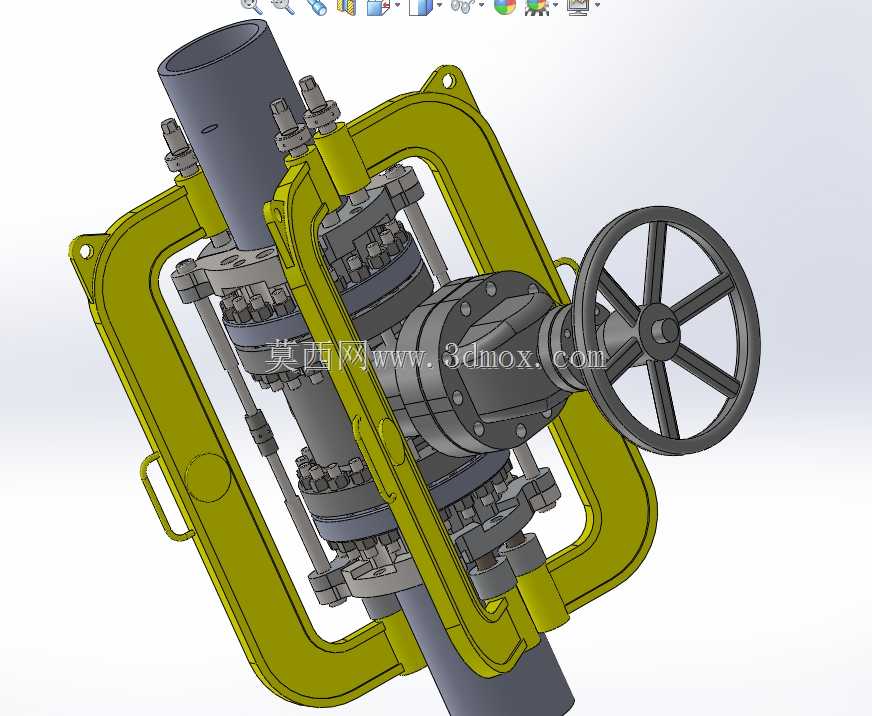

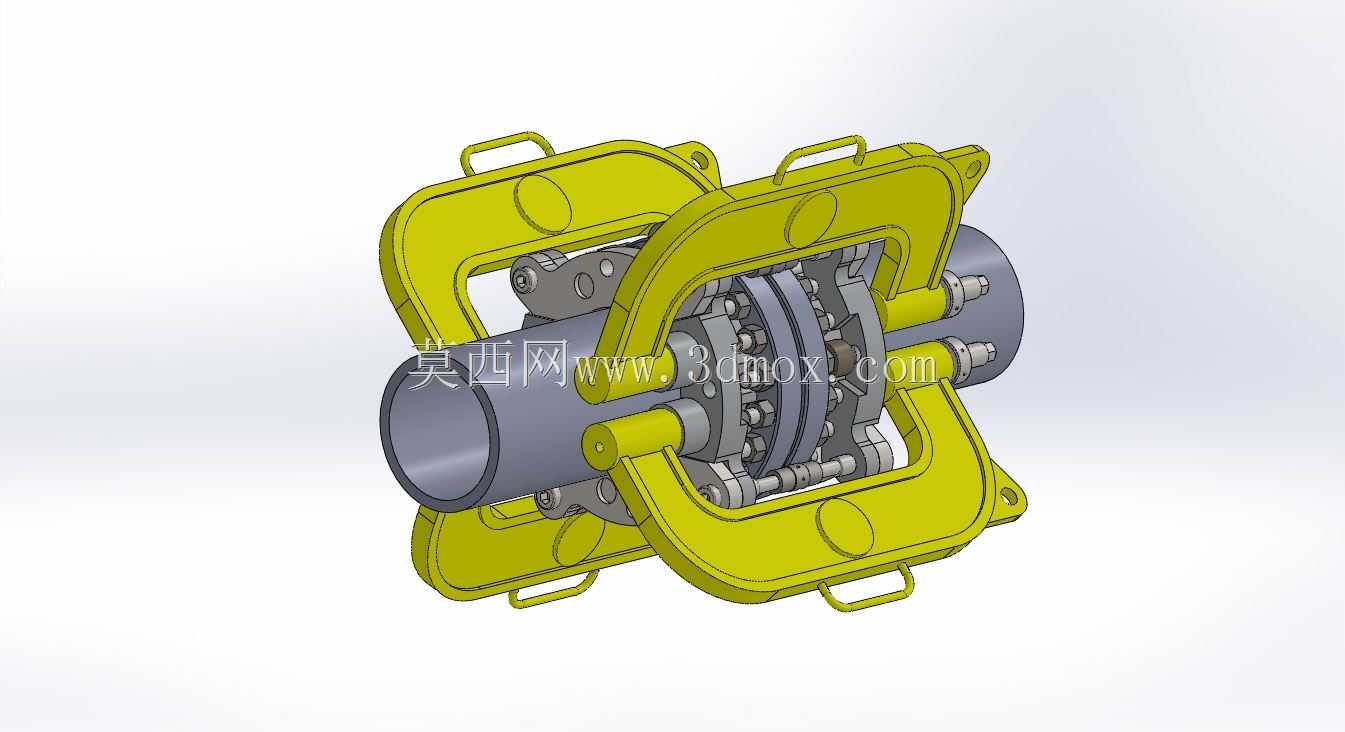

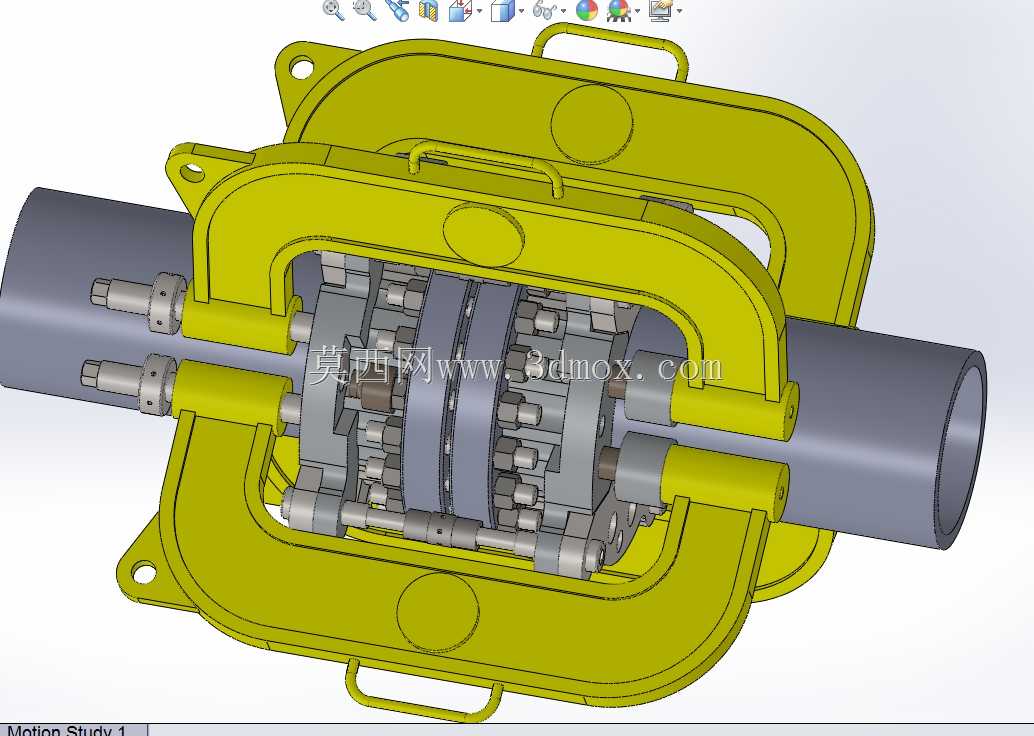

从功能特性来看，该工具采用对称环抱式结构设计，作业时可拆分的两个C型框架主体通过侧边连接结构扣合在待维护法兰的外周，框架上均匀布置多组张紧执行单元，每个单元对应一组法兰螺栓孔位，通过液压驱动的张紧压头分别贴合法兰两侧的密封面外缘，可根据法兰的额定压力等级提供稳定可控的张紧力，完全替代待更换螺栓原本承担的法兰密封预紧载荷，确保在拆除失效螺栓的过程中，法兰密封面的压紧力始终维持在安全阈值以上，不会出现密封面张口、介质泄漏的问题。工具侧边设置有便携搬运扶手，框架上预留的吊装孔可适配不同规格的吊装设备，满足高空管廊、井下管线等不同作业场景的转运需求。

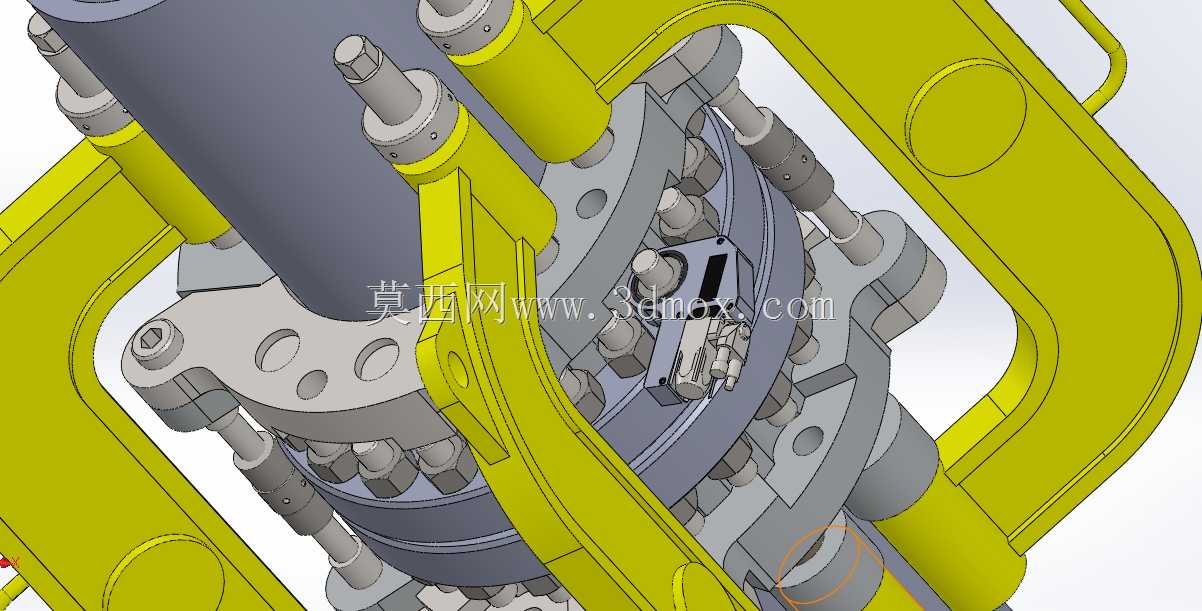

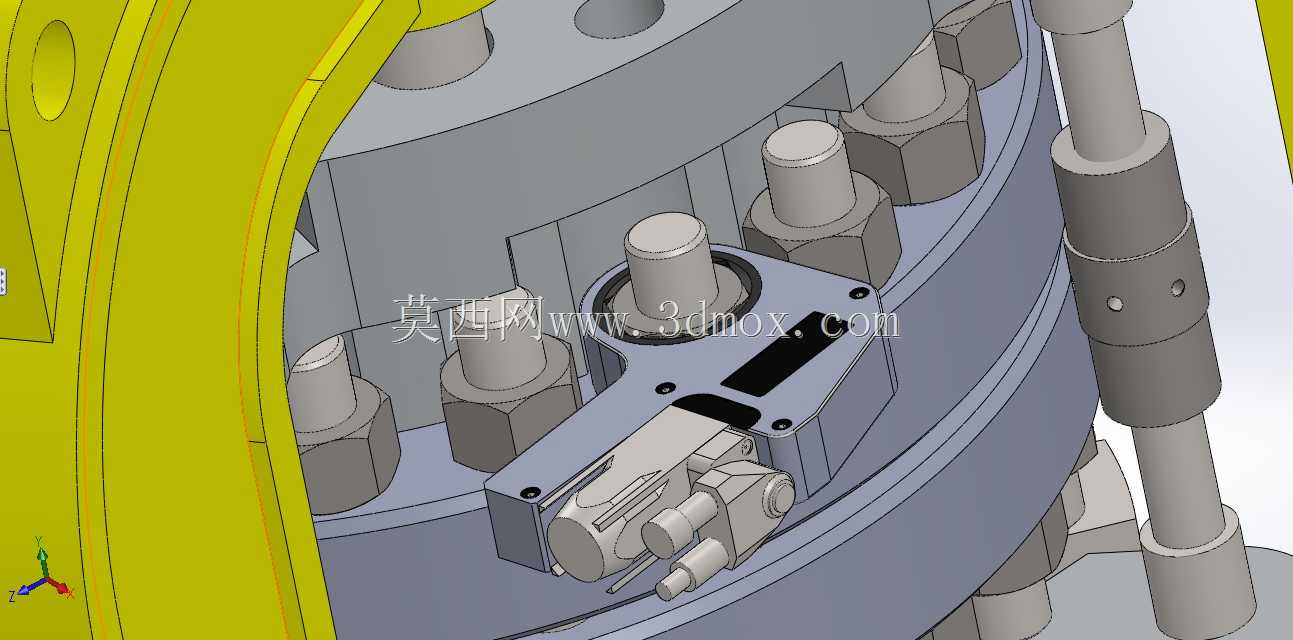

在设计思路上，该工具充分考虑了现场作业的兼容性与操作便捷性，张紧单元的安装位置可沿框架的环形导轨调整，能够适配一定公称直径范围内的凸面法兰、凹凸面法兰等常见法兰连接形式，无需针对每一种法兰规格定制专属工装；张紧压头采用球面自适应设计，可自动补偿法兰密封面的微小形位偏差，保证张紧力均匀垂直作用在法兰面上，避免局部应力集中造成法兰面损伤；所有驱动部件均做了防腐密封处理，可适应户外、高湿、腐蚀介质环境下的长期作业需求。

从安装边界来看，该工具的环抱式结构在作业时仅占用法兰外周的环形操作空间，不需要额外切割管线周边的保温层、防护结构，对管线周边的操作空间要求较低，即使是管排密集的管廊区域也能顺利安装作业；工具自身的轴向厚度经过优化，安装后不会与法兰周边的支管、仪表接头发生干涉，张紧作业过程中工具的所有受力部件均在框架内部形成闭环力系，不会对管线本身产生额外的附加弯矩，不会影响管线的原有支撑受力状态，作业完成后拆除工具即可，不会在法兰上残留任何附加结构，完全不影响法兰后续的正常运行。
