ROV操作海底柔性管道法兰连接装置

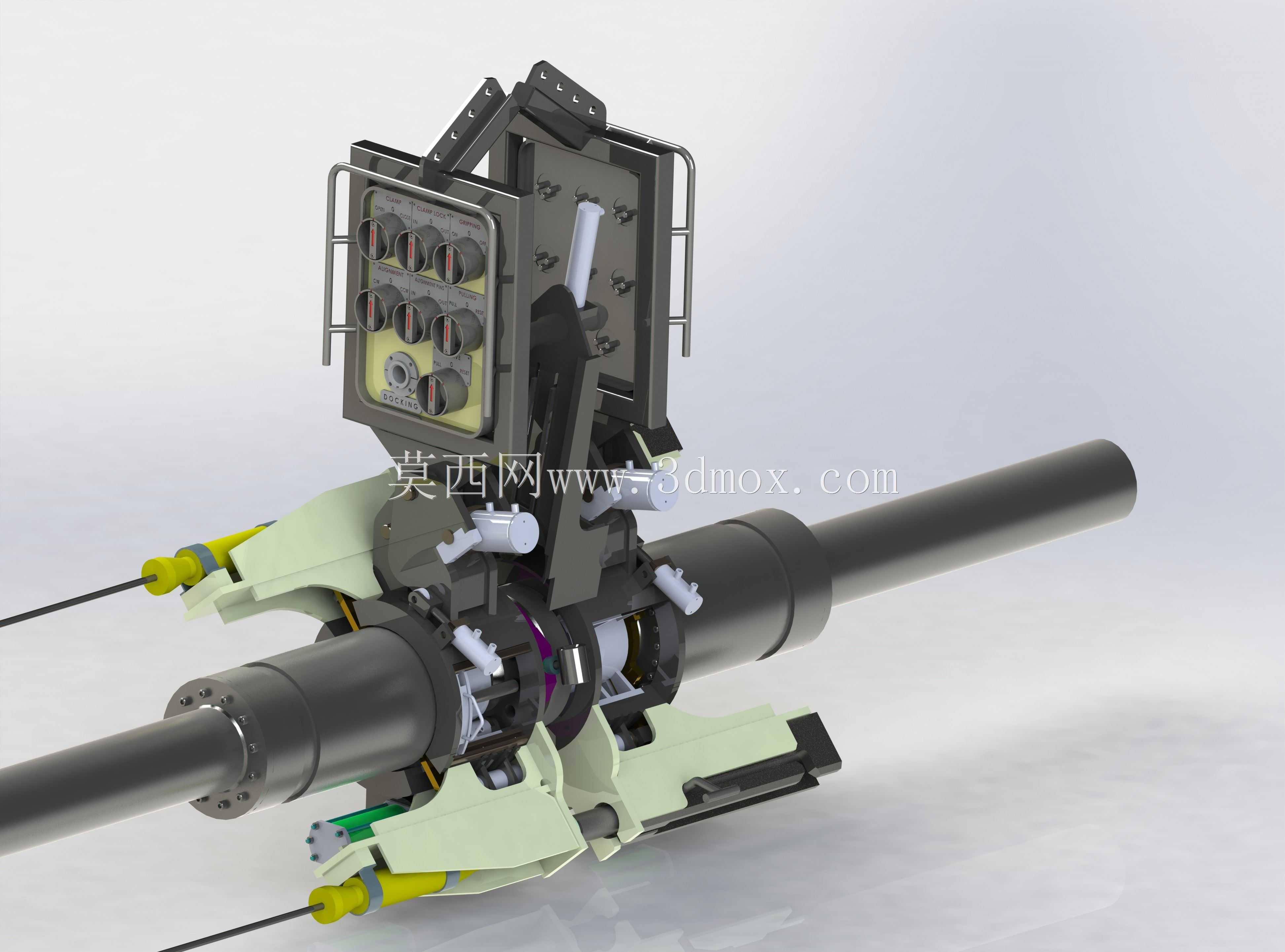

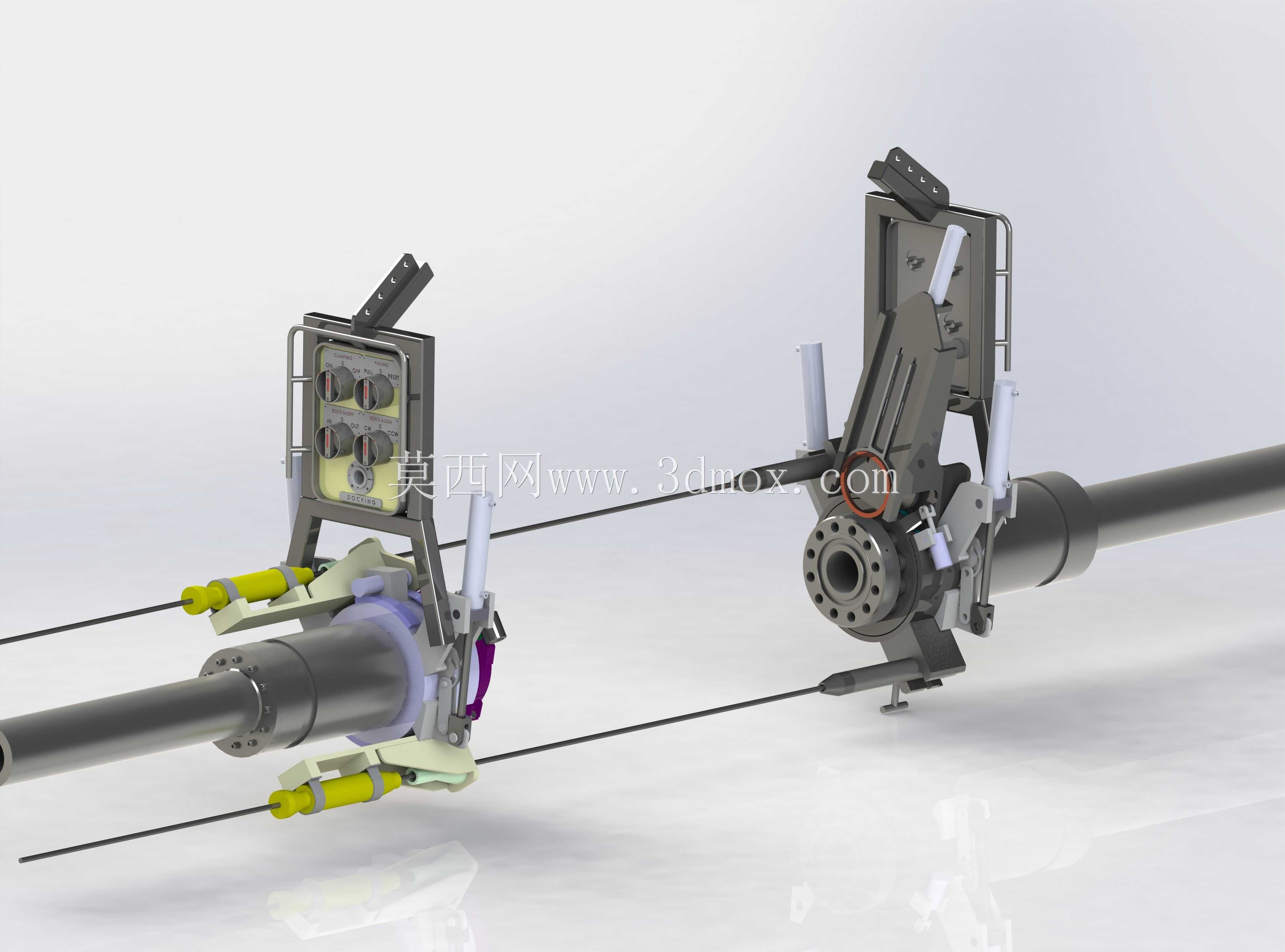

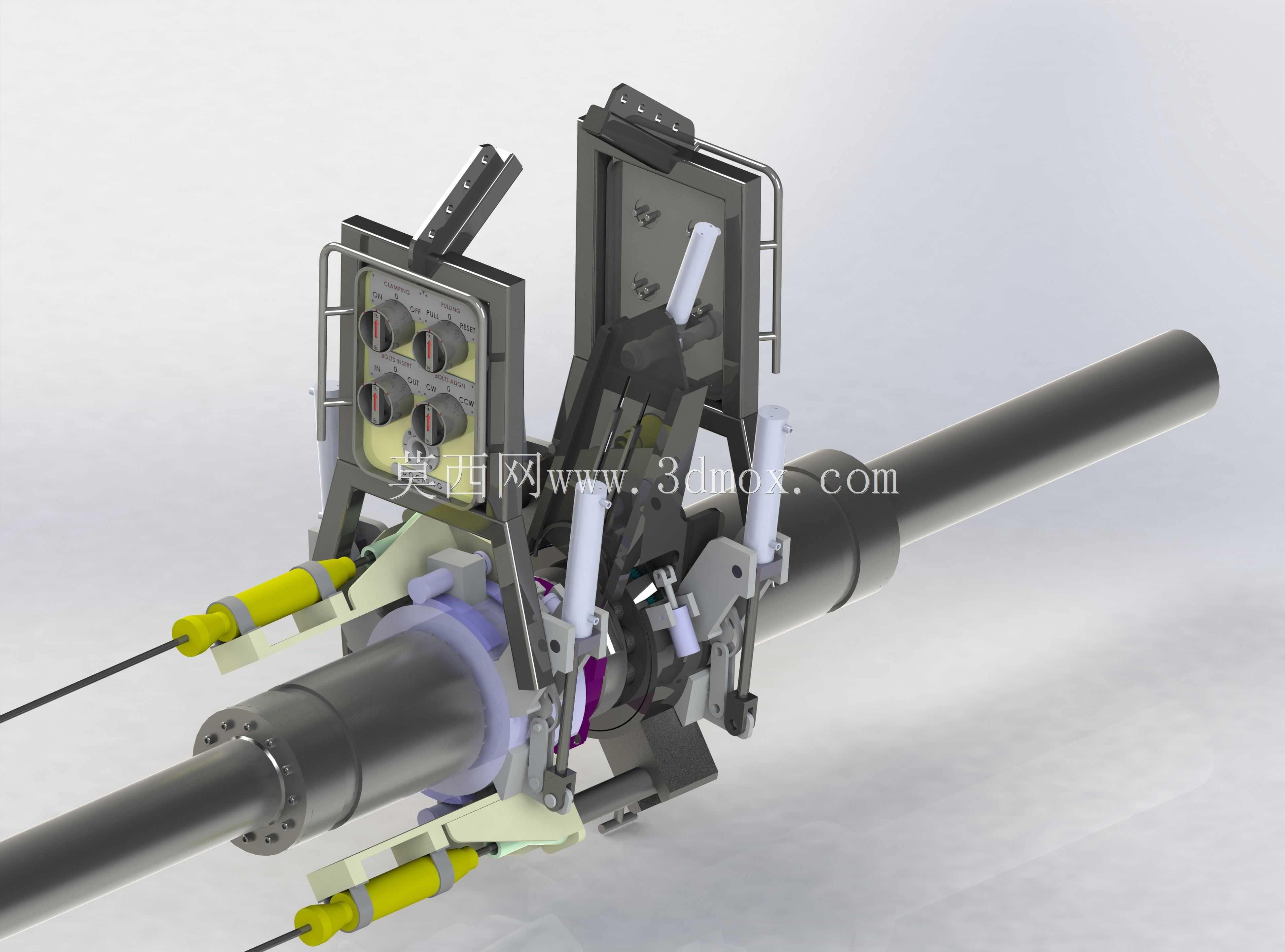

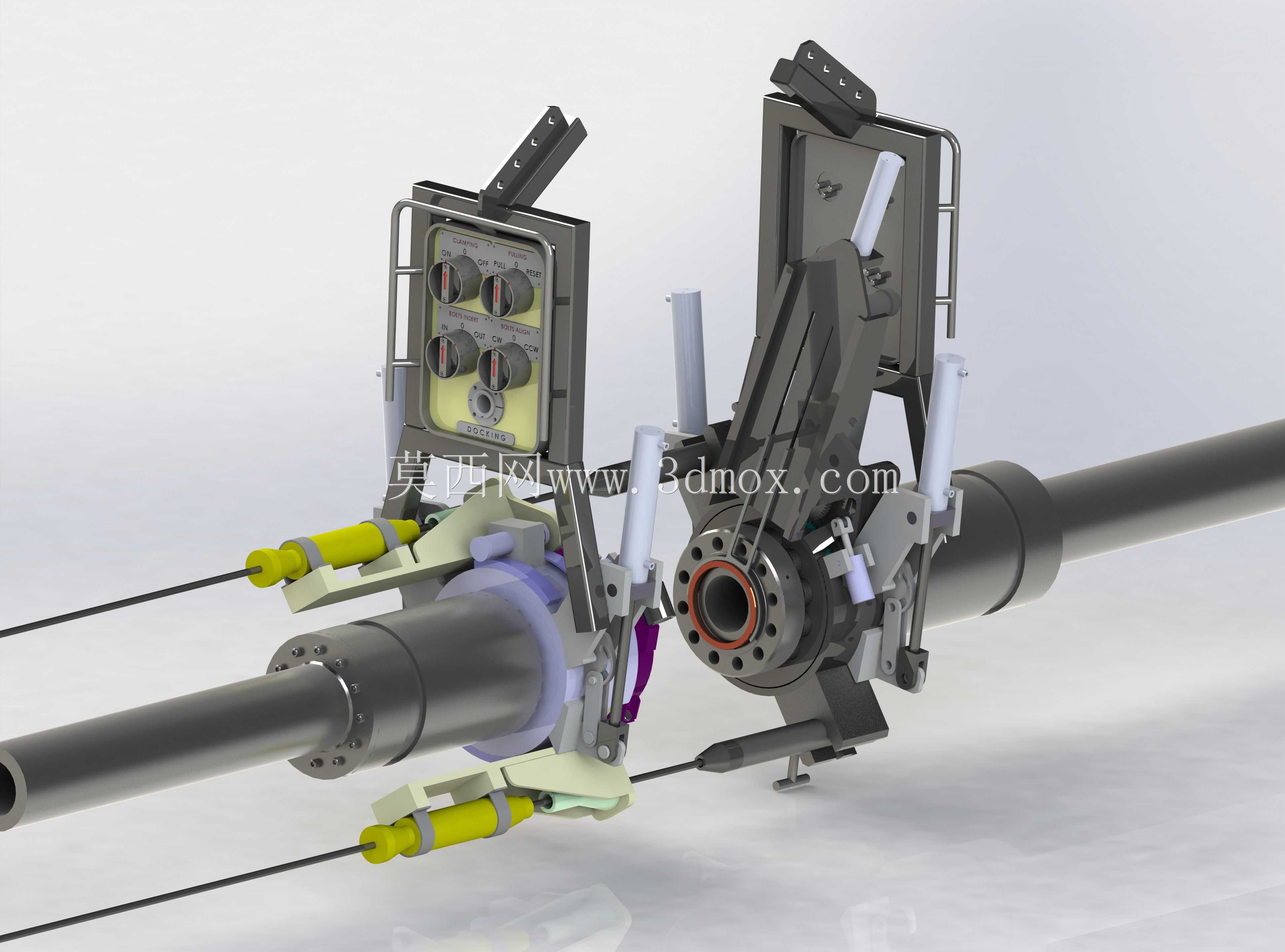

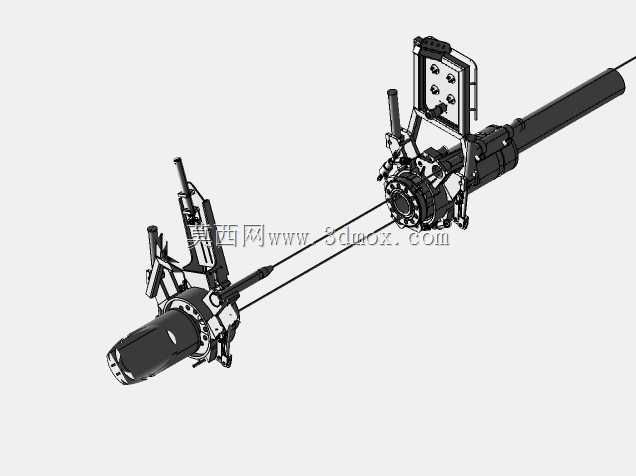

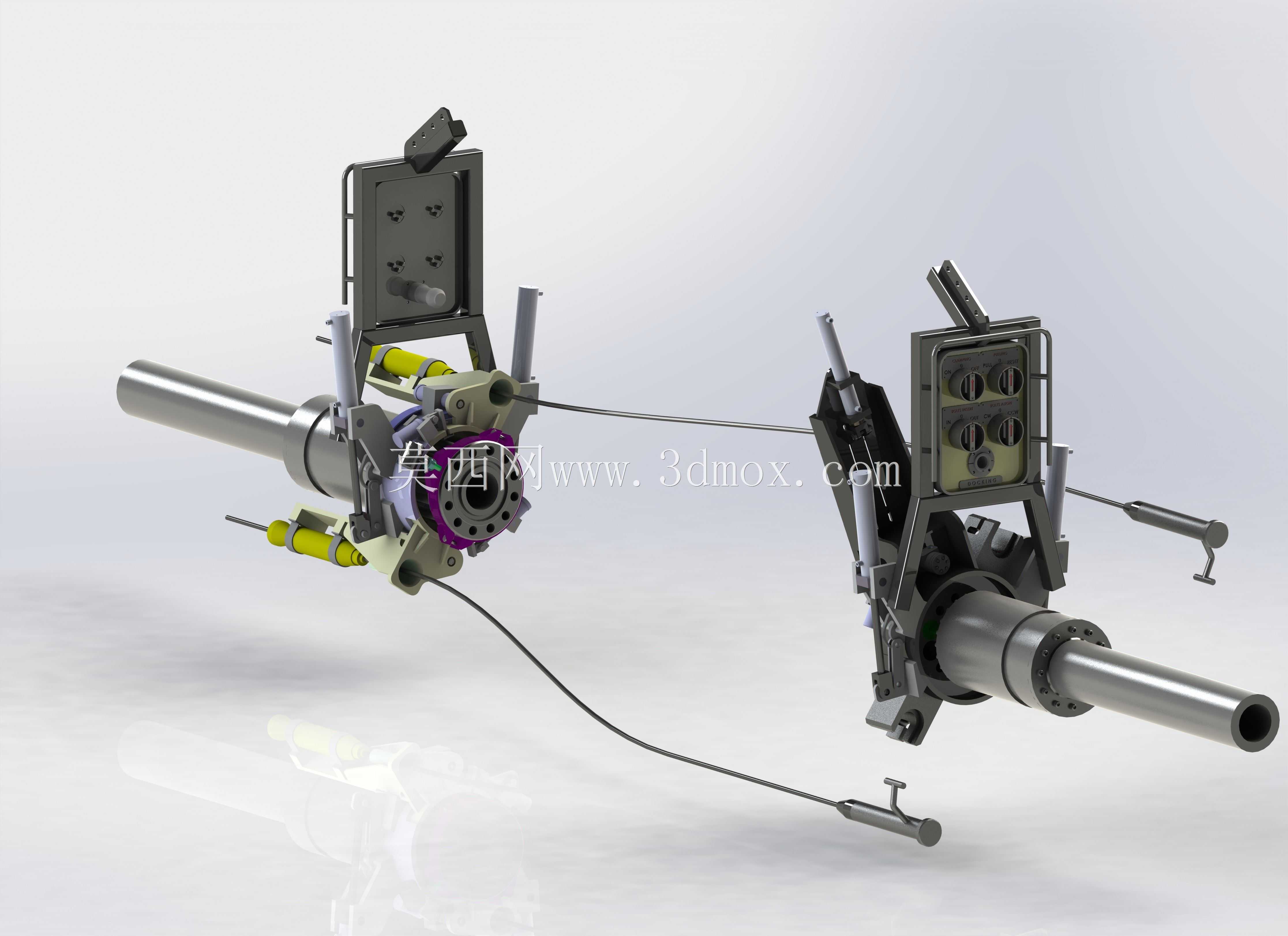

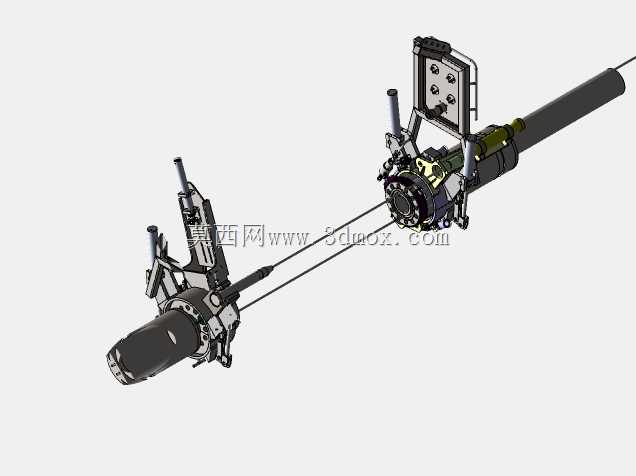

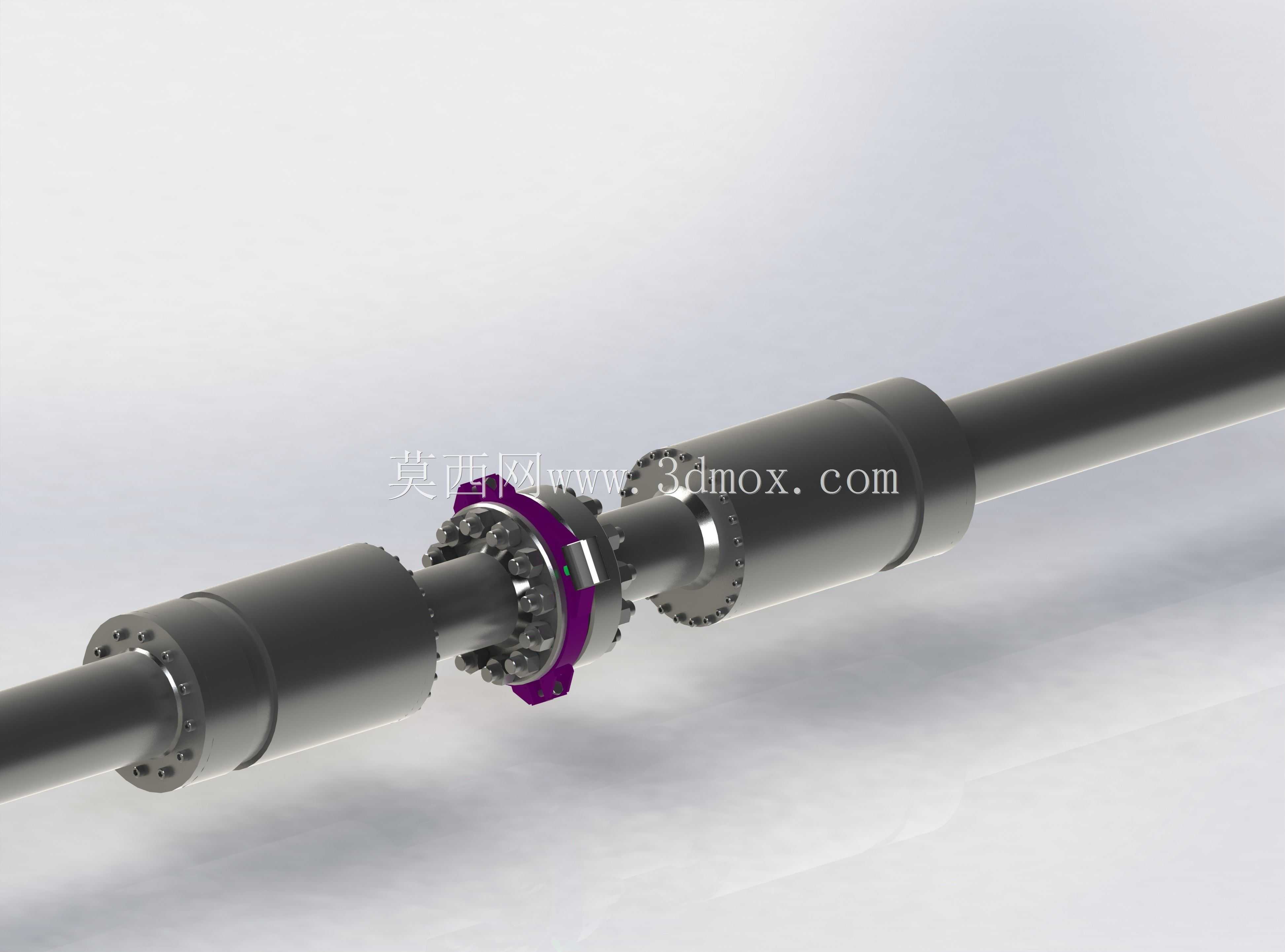

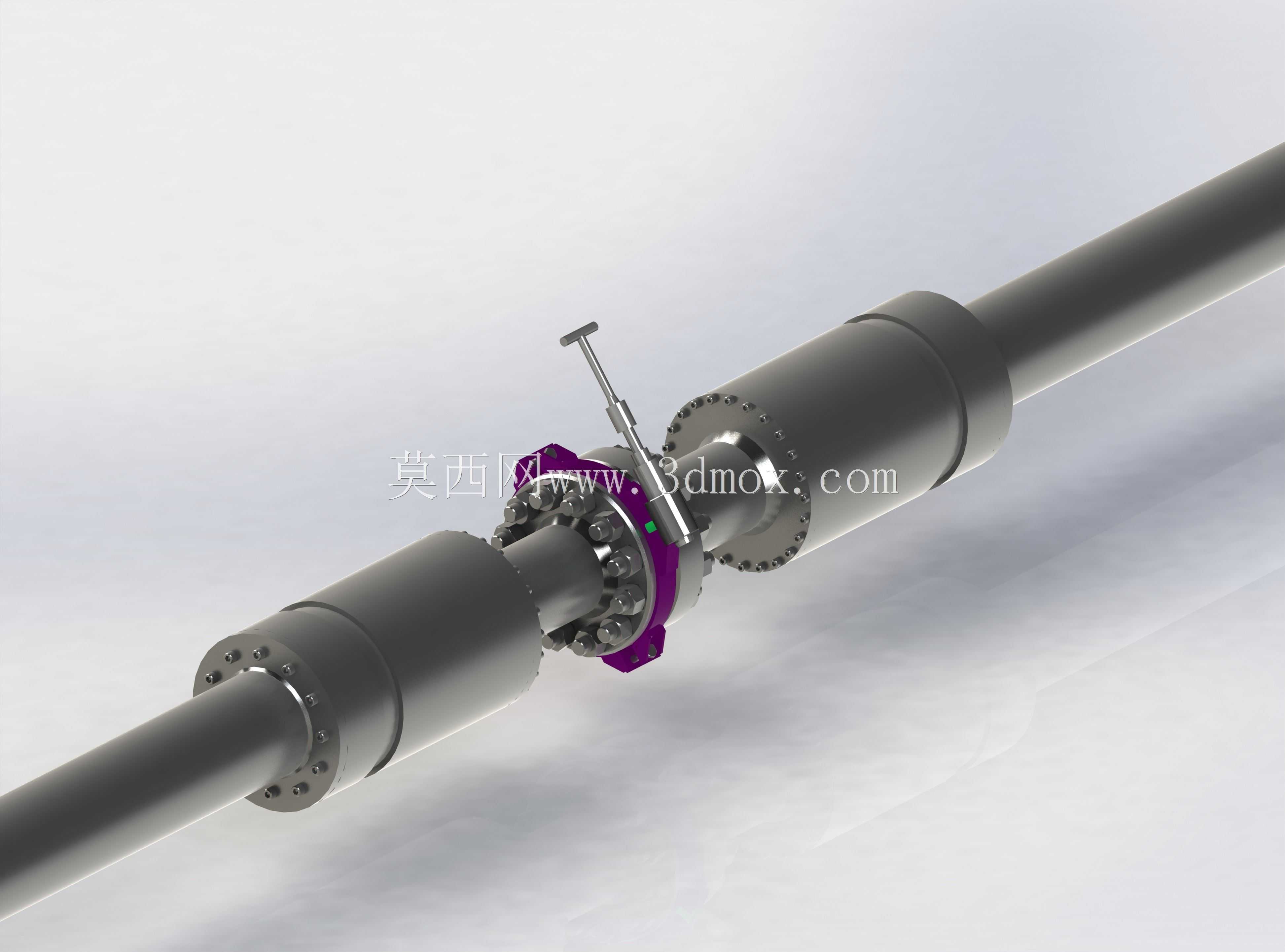

这套连接装置主要应用于深海油气开发、海底管线运维作业场景，针对海底铺设的柔性生产管道、输送管道的对接需求设计，全程可由水下遥控机器人（ROV）完成操作，无需潜水员下水作业，能够适配数百米水深下的高压、低温、强腐蚀作业环境，解决传统水下法兰对接作业难度大、风险高、对接精度难控制的痛点。装置核心用途是实现两根海底柔性管道的密封刚性连接，在管道对接完成后可长期耐受海底洋流冲击、管道内介质压力波动、海底地质沉降带来的管道位移偏移，保障海底管线输送的密封性与结构可靠性。从功能特性来看，装置集成了管道对中导向、法兰锁紧、密封预紧、状态反馈多个功能模块，两侧的抱卡结构可以自适应抱紧不同外径的柔性管道端部接头，对称布置的液压驱动锁紧单元可输出均匀的锁紧力，避免法兰面受力不均导致的密封失效；装置上预留的ROV操作接口完全符合水下作业通用接口标准，ROV搭载的机械手可直接对接操作面板上的旋钮、阀件，完成锁紧、解锁、密封检测的全流程操作，无需额外定制专用作业工具。设计过程中优先考虑水下作业的容错性，导向结构采用大倾角导入设计，即使两根管道存在一定的轴向偏移、角度偏差，也能通过导向斜面将管道端部引导至准确对接位置，降低ROV的对位操作难度；所有运动部件都做了防海生物附着、防腐蚀处理，外露的运动副配备硬质防护结构，避免海底杂物、泥沙进入运动间隙导致卡滞。外形结构采用对称式布局，整体沿管道轴向居中布置，径向向外延伸的操作面板与锁紧单元预留了足够的ROV机械手操作空间，安装时无需在海底搭建额外的作业支撑平台，装置自身的卡紧结构可在对接过程中临时固定在管道端部，整套装置的安装边界完全适配现有海底柔性管道的铺设作业流程，不会与周边的海底管线、管汇设施产生干涉，对接完成后装置的外轮廓无突出尖锐结构，可减少渔业拖网、洋流裹挟杂物对连接部位的刮碰损伤。
