六推进器水下观测作业ROV结构设计

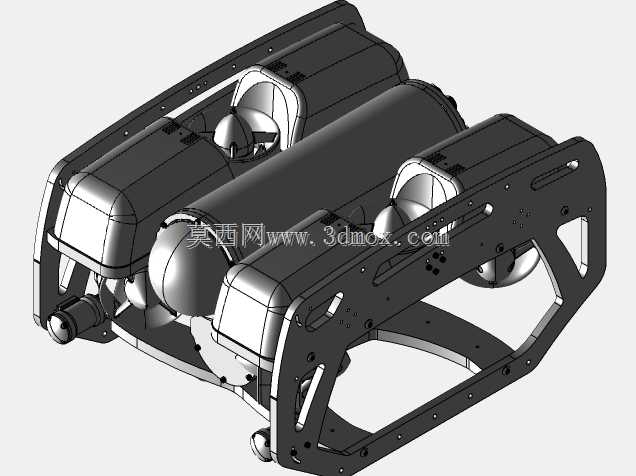

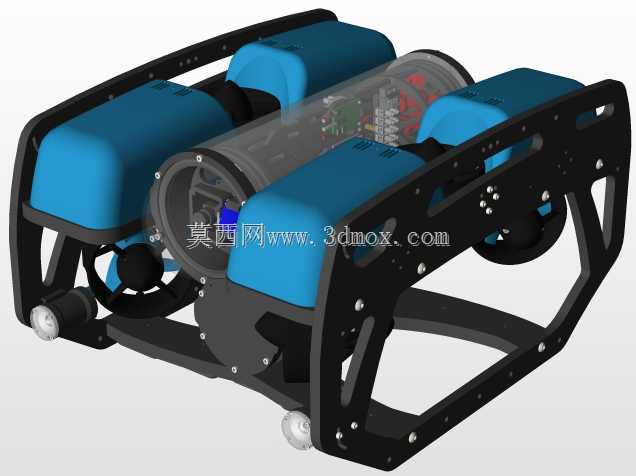

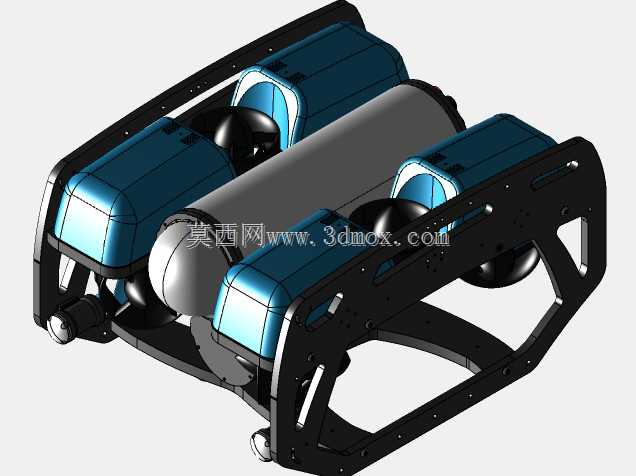

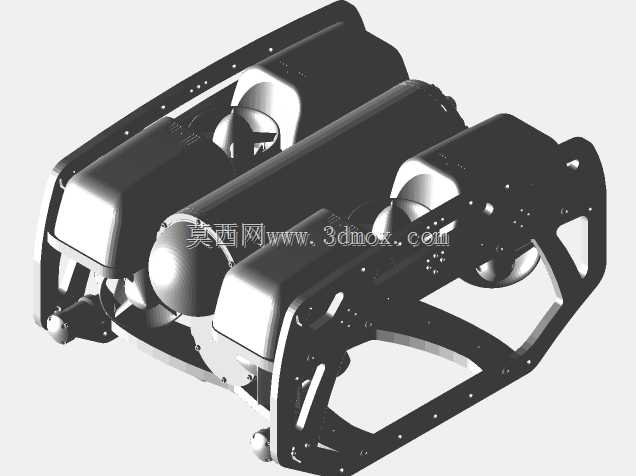

这款水下潜航设备主要面向近海水产养殖巡检、水下坝体结构排查、内河航道障碍物摸排、浅水区域水下考古辅助、水下管线日常巡检等场景设计，可替代潜水员完成高危水下目视检查、轻量作业辅助任务，大幅降低浅水水下作业的人员安全风险，提升水下探查的作业效率。设备采用六推进器矢量布局方案，其中四台推进器布置于设备框架水平方向，负责设备在水平面内的前后进退、左右横移、原地转向动作，剩余两台推进器垂直布置于框架两侧，负责设备的上浮下潜、垂直姿态保持，配合内置的姿态传感单元可实现水下静态悬停，即使在存在低速水流的水域也能稳定保持观测位置，不会随水流漂移影响观测精度。设备的核心控制与供电单元全部集成在中部的透明密封舱内，密封舱采用端盖压紧密封结构，搭配径向密封圈实现浅水深度下的水密防护，透明舱体既可以直观观察内部元器件的工作状态，也能在日常维护时快速排查舱内是否存在渗水隐患，降低设备的日常维护难度。外部承载框架采用镂空式轻量化结构设计，在保证整体结构强度的前提下尽可能削减框架自重，框架边角做圆弧过渡处理，避免水下作业时剐蹭渔网、管线等水下物体，同时框架预留了多组标准化安装孔位，可根据作业需求快速加装水下摄像头、机械夹持爪、水质检测传感器、声呐探测头等不同功能模块，拓展设备的作业适用范围。设备底部预留了配重安装位，可根据作业水域的盐度、搭载配件重量灵活调整配重块数量，保证设备整体处于微负浮力状态，既可以在动力断开时缓慢下沉避免设备不受控上浮丢失，也能降低垂直推进器的动力损耗。设备整体外形紧凑，框架外侧无突出的尖锐结构，可通过狭窄的水下涵洞、管道入口完成受限空间内的探查作业，所有推进器外侧都设置了防护格栅，避免水下杂物、水生植物缠绕推进器桨叶导致动力故障，前端预留的摄像安装位可获得无遮挡的前方观测视野，配合水平推进器的差速控制可实现小半径转向，在狭窄水域内也能灵活调整观测角度。
