四自由度可伸缩深海作业机械臂结构

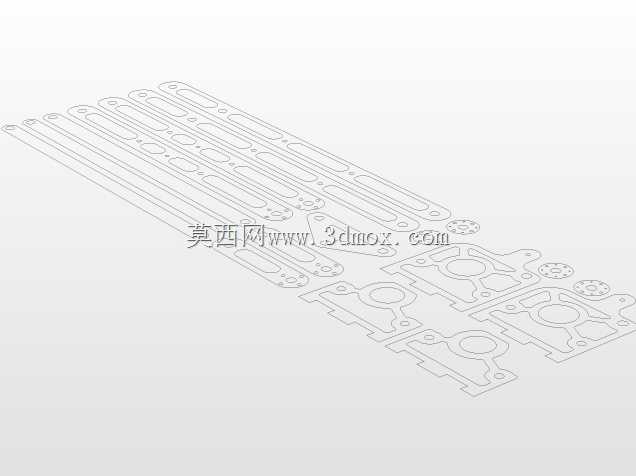

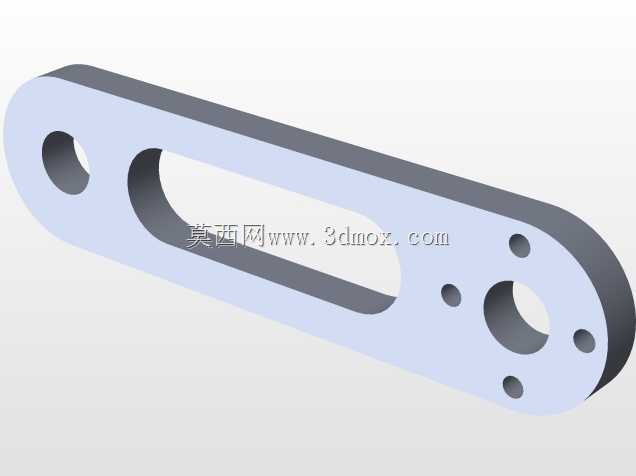

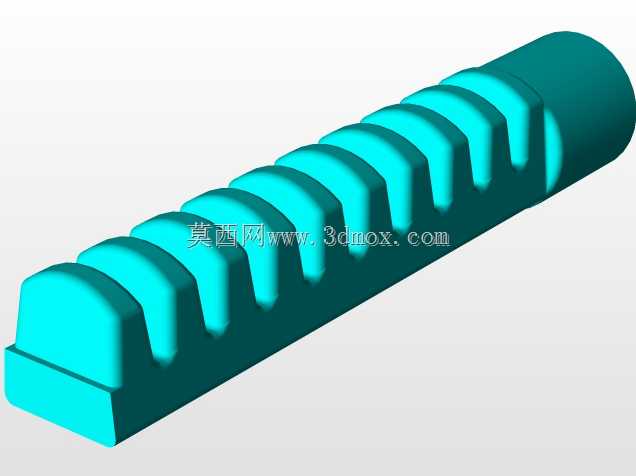

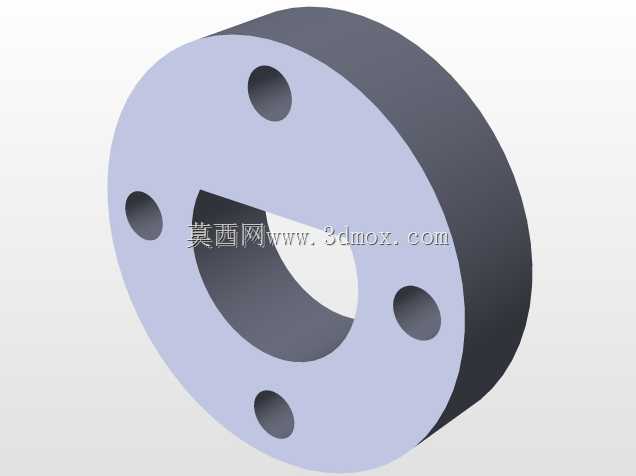

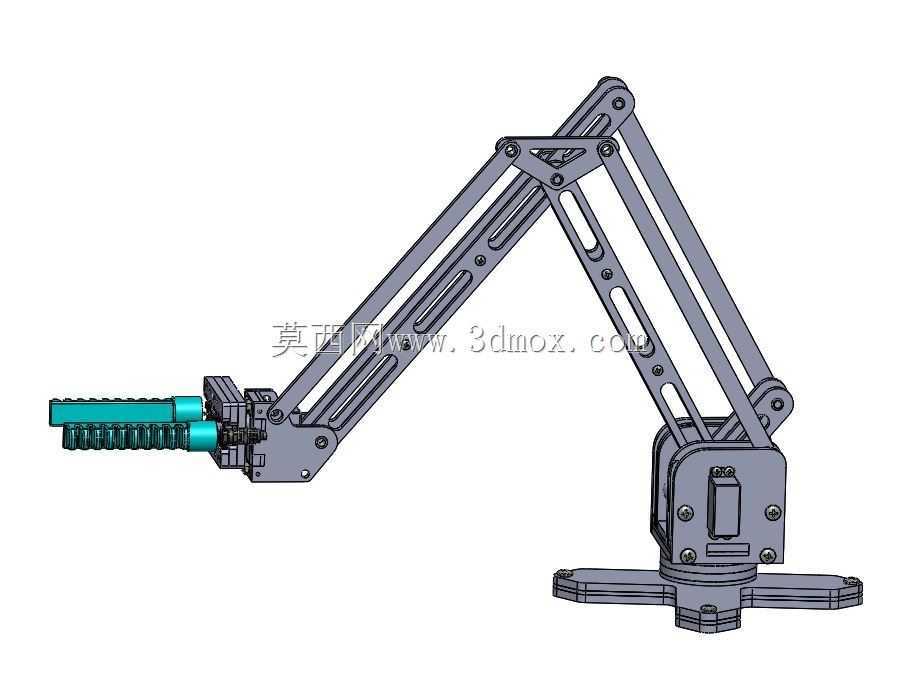

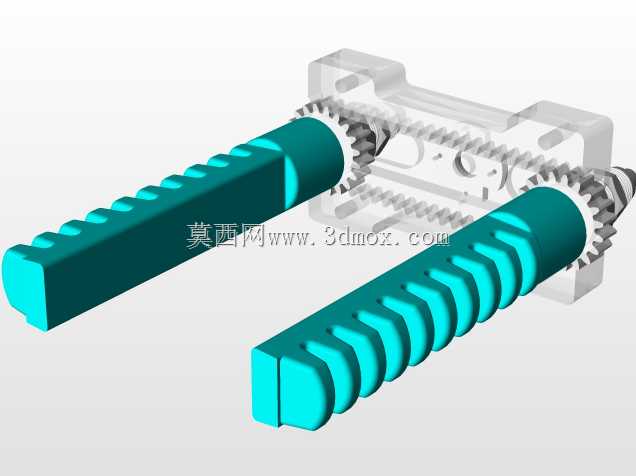

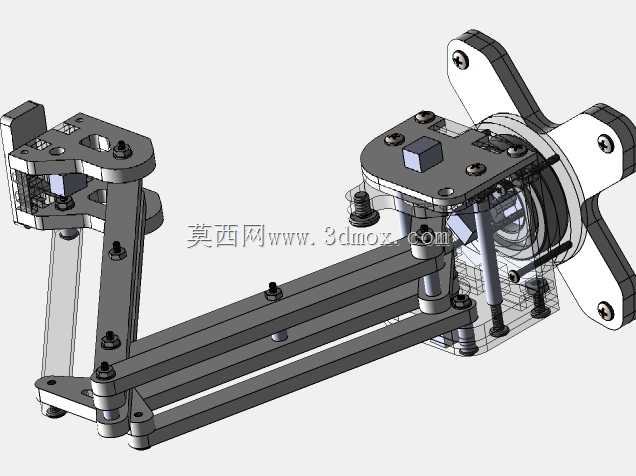

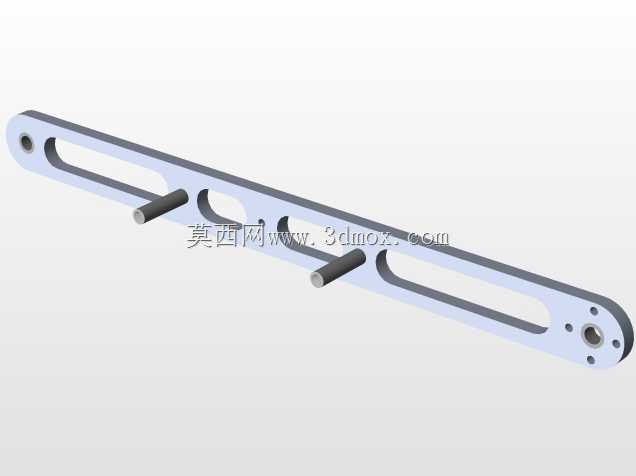

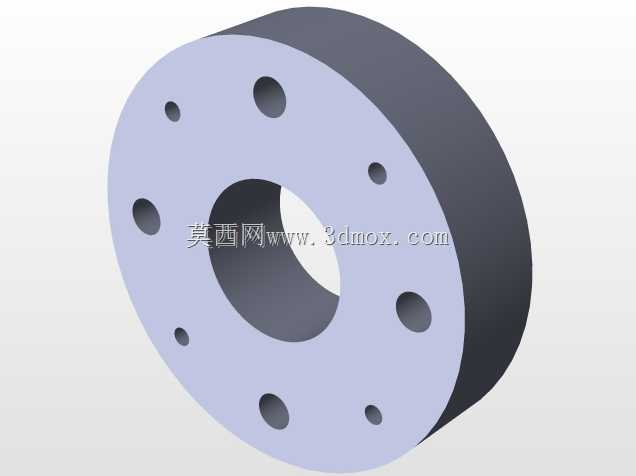

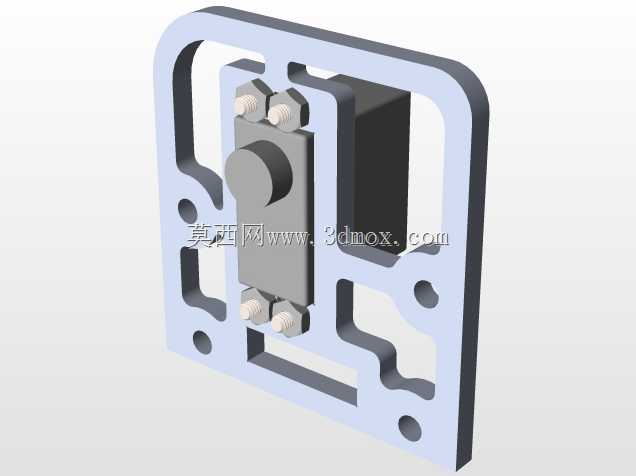

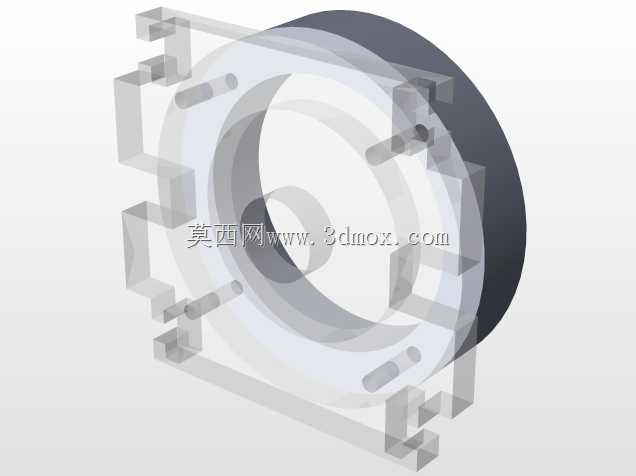

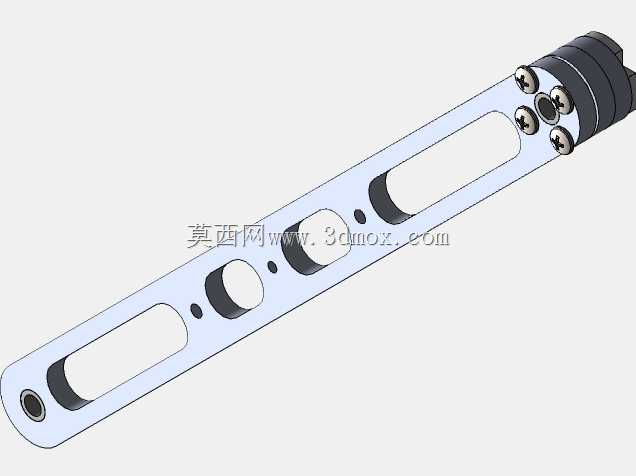

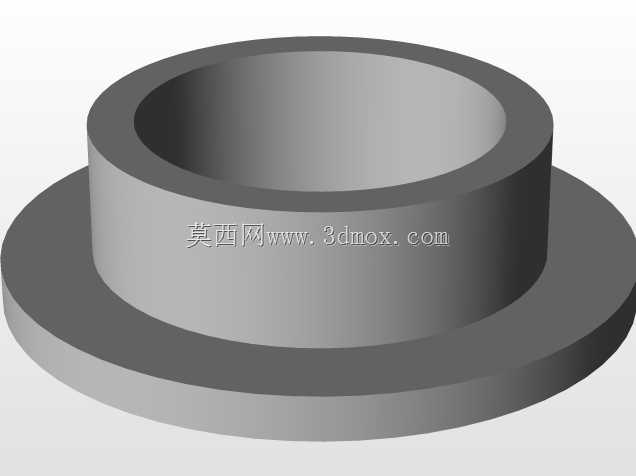

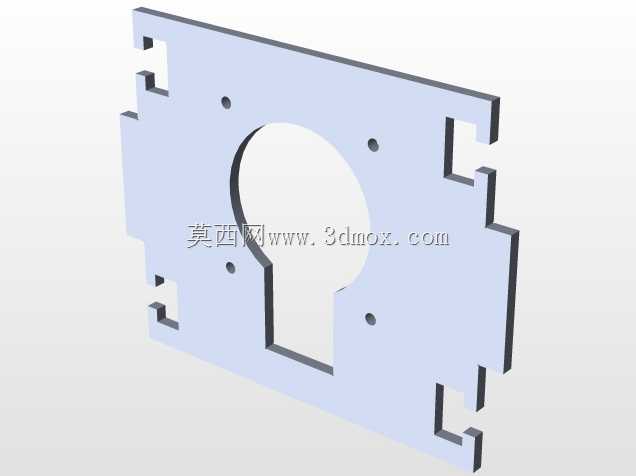

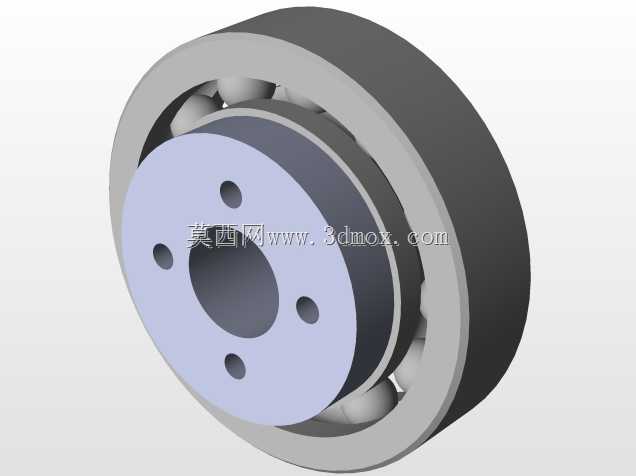

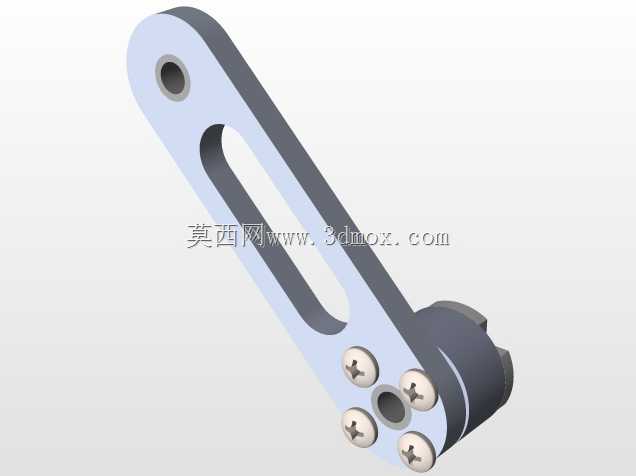

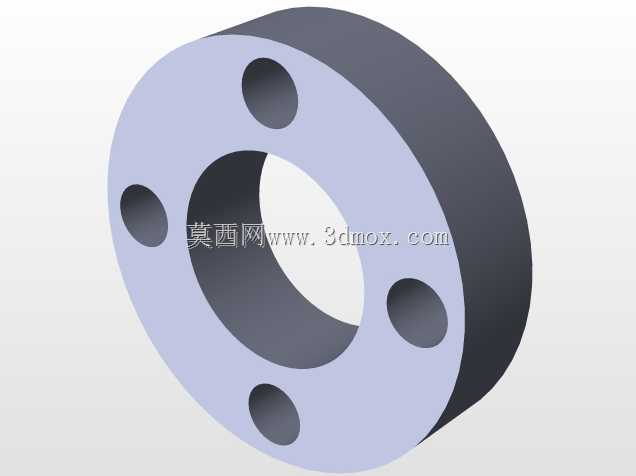

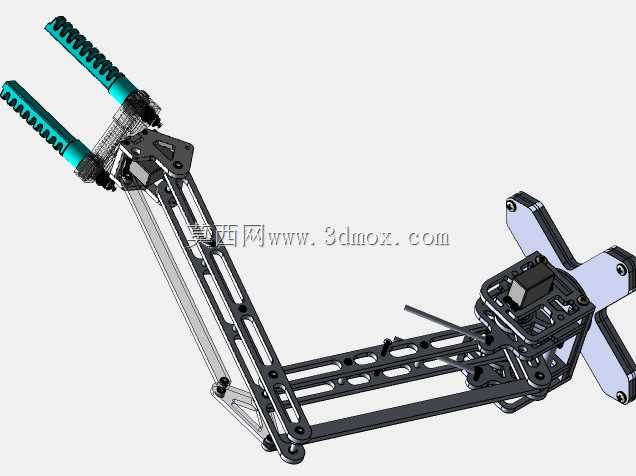

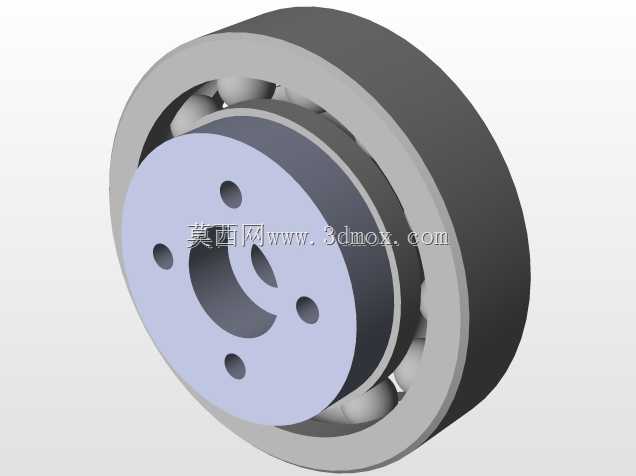

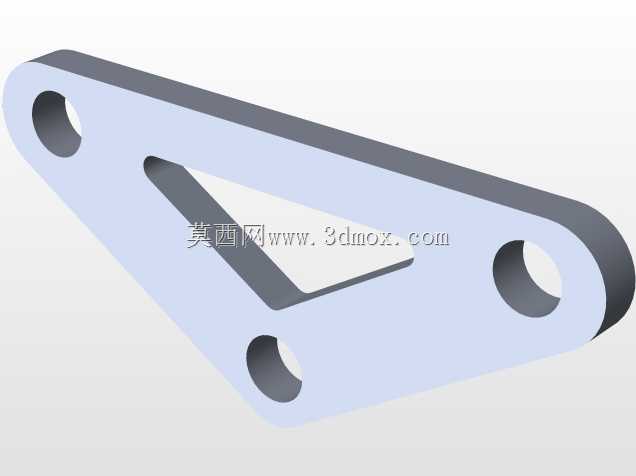

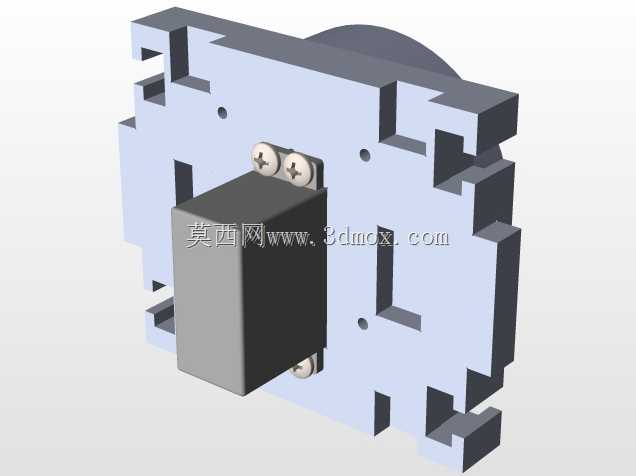

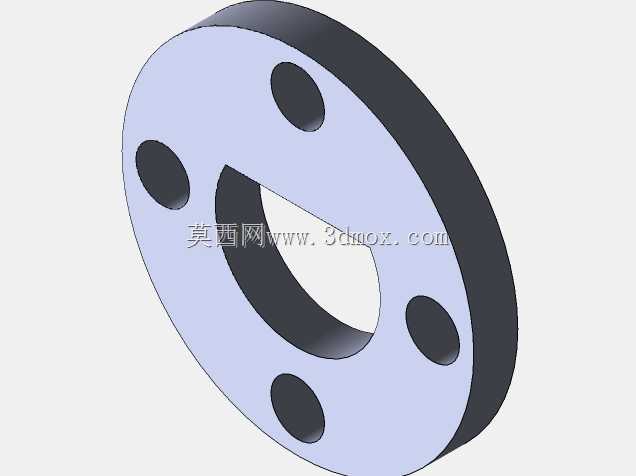

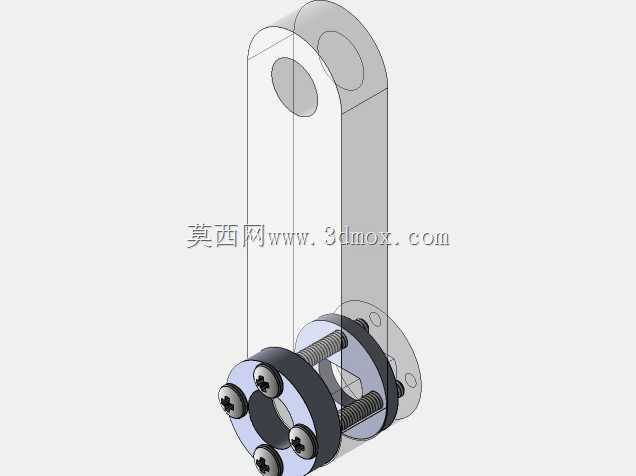

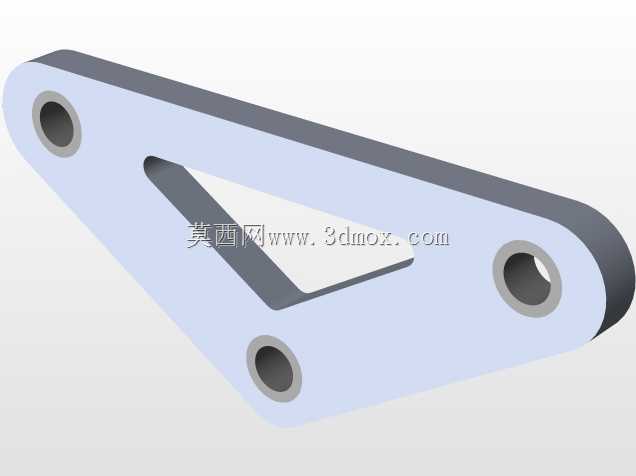

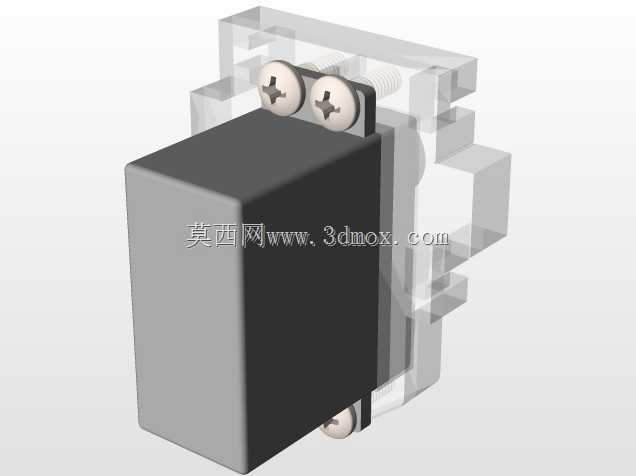

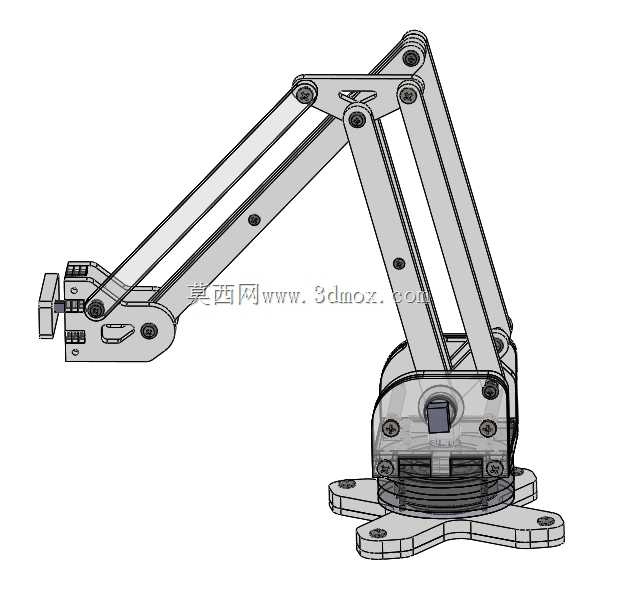

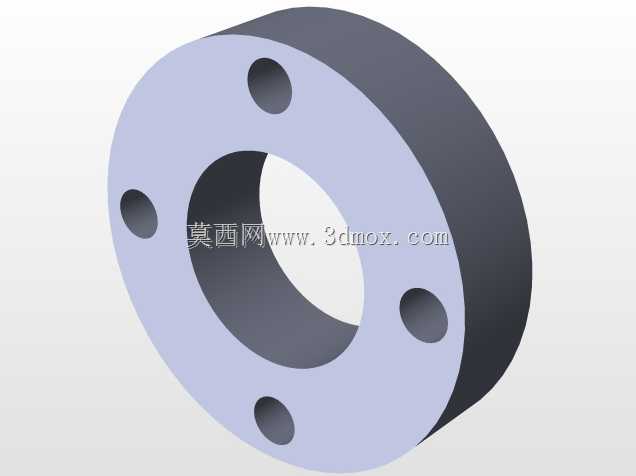

这款可伸缩深海机械臂主要面向近海浅深度海域的海洋科考、海底目标探查、浅海海床采样作业场景设计，可搭载在小型深海科考机器人平台、水下遥控潜器上，替代人工完成高水压、低能见度、复杂海流环境下的精细化水下操作任务，解决传统大型深海作业设备成本高昂、部署门槛高，难以适配小型科研团队近海调研需求的痛点。机械臂整体采用四自由度串联构型，底座设置多工位法兰安装孔位，可直接固定在水下潜器的搭载平台上，底座内置回转支承结构，可实现整臂360度水平方向回转，适配不同方位的作业目标，无需频繁调整潜器的水下停靠位置。臂体采用平行四边形连杆加嵌套式伸缩臂的组合结构，大臂与小臂的连杆铰接点均做了密封耐压处理，伸缩段采用硬质阳极氧化铝合金材质加工，在保证结构强度的前提下尽可能降低臂体自重，减少水下运动时的水流阻力，臂体伸展后可覆盖半径1.2米范围内的作业区域，收缩状态下整体长度仅为伸展状态的40%，可大幅降低潜器航行时的外廓尺寸，避免臂体突出剐蹭海底礁石或水下障碍物。末端执行器采用微型软体夹爪结构，可根据作业需求更换不同的夹指模块，既可以完成硬质海底岩石、生物样本的夹取采样，也可以适配水下操作旋钮、插拔采样接头等精细化操作任务，夹爪的开合力度可通过关节驱动参数调整，避免夹取脆弱生物样本时造成样本破损。整个臂体的关节驱动均采用集成式耐压密封舱设计，所有铰接转动部位都配置了耐海水腐蚀的密封件与自润滑轴套，可适应浅海区域的高盐、高湿、高压工作环境，操作人员可通过潜器搭载的视觉反馈系统直观控制机械臂的动作，实时调整臂体姿态与夹爪开合度，在海流扰动的环境下也能稳定完成作业动作。设计过程中充分考虑了小型科研平台的搭载限制，整体结构模块化程度高，臂段、关节、底座均可快速拆解更换，日常维护无需复杂的专用工具，即使在科考船的有限作业空间内也能完成故障部件的替换，适配小型科研团队的经费预算与运维能力，可广泛应用于近海海洋生态调研、海底管线巡检、浅海考古探查、水下设备辅助维护等多种作业场景。
