船舶操纵方向舵传动结构设计

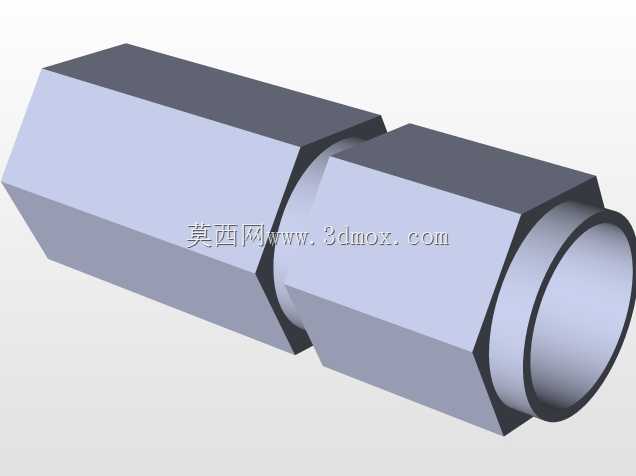

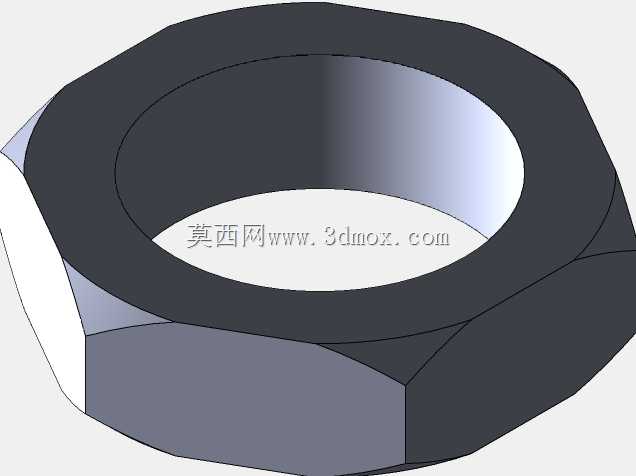

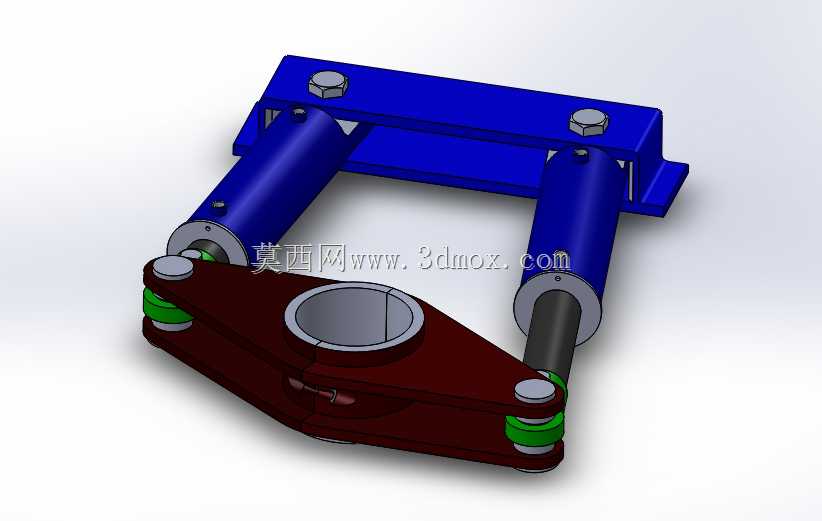

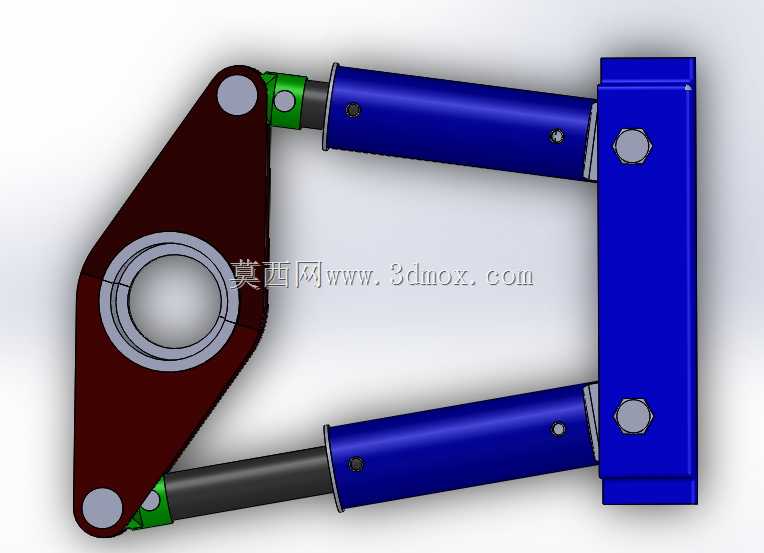

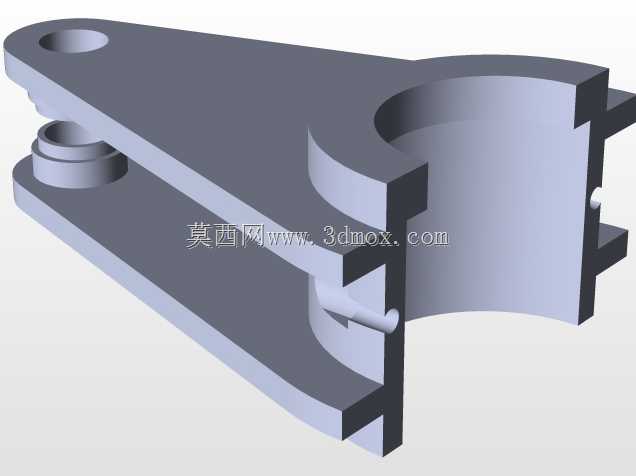

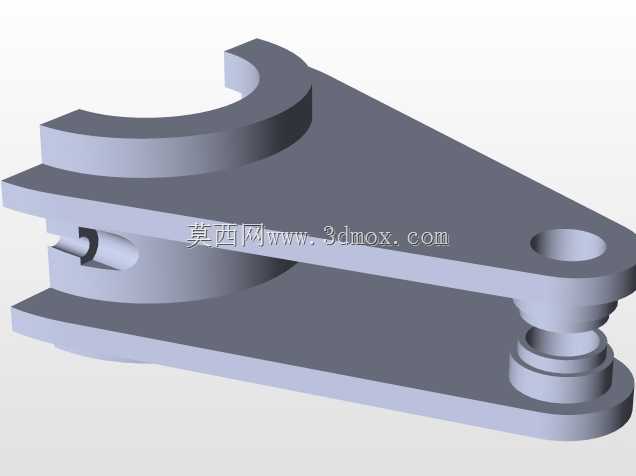

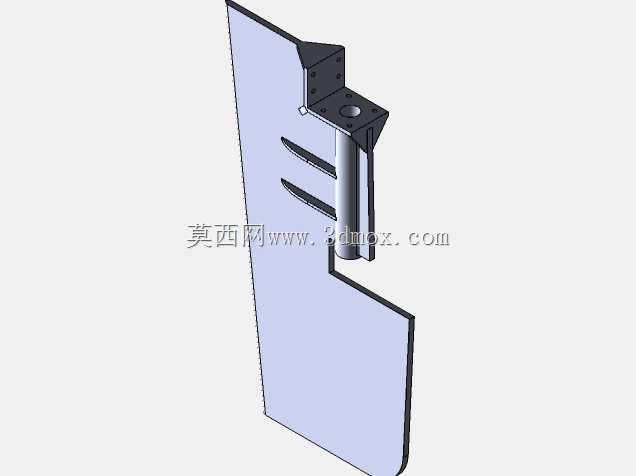

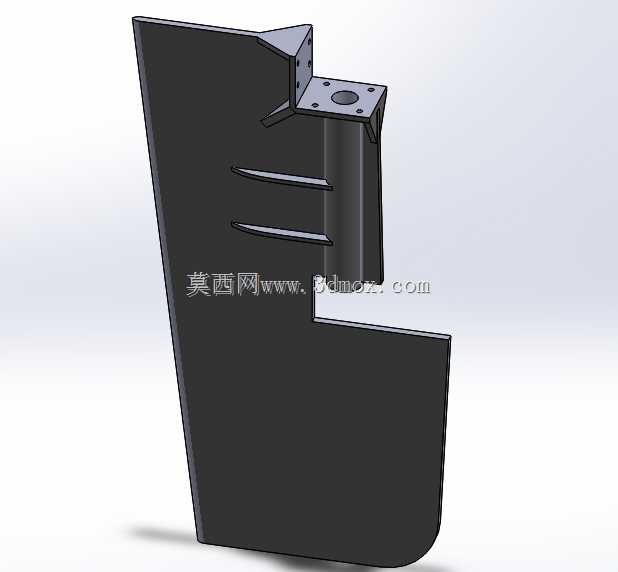

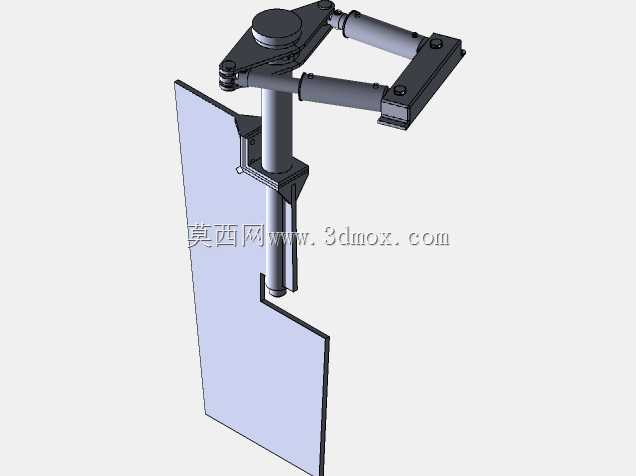

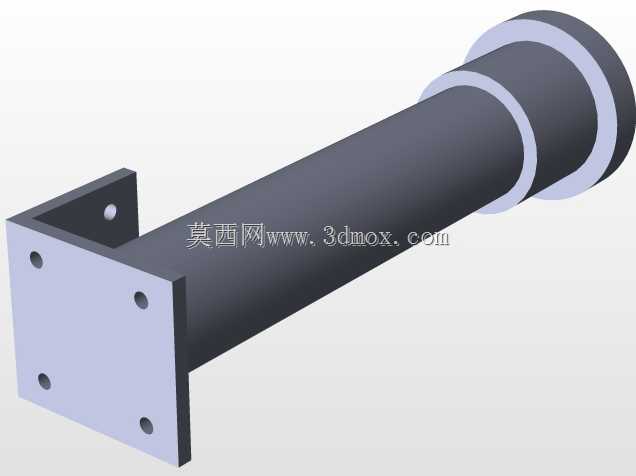

该结构为内河及近海小型船舶配套的航向操纵执行部件，主要应用于千吨级以下货运驳船、休闲游艇、作业拖轮等民用船舶的航向控制系统中，安装于船舶尾部水线以下的舵承基座位置，是船舶航行过程中调整航向、保持航行姿态的核心执行构件，直接关联船舶航行的操控灵活性与航行安全性。整套结构由舵叶、舵杆、传动摇臂、联动连杆、铰接支座几个核心部分组成，舵叶采用流线型不对称翼型截面设计，能够在水流冲刷下最大化舵效，降低转舵过程中的水流阻力，减少舵机输出负载，同时舵叶的前缘做了圆弧过渡处理，可有效避免航行过程中杂物缠绕舵叶边缘，降低卡舵故障的发生概率。舵杆采用阶梯轴结构设计，上下端分别配置耐磨衬套安装位，与船体上的舵承座配合时可保证转动同轴度，长期受水流冲击也不会出现偏磨卡滞的问题，舵杆与舵叶的连接位置设计有加强筋结构，可承受转舵时的大扭矩载荷，避免大角度转舵或急流冲击下出现连接断裂的问题。上部的传动结构采用平行四边形连杆传动方案，两组平行的连杆通过铰接销轴与摇臂连接，可将舵机输出的摆动扭矩平稳传递到舵杆上，传动过程中无死点、无传动间隙，转舵角度范围可覆盖左右各35度的常规操舵需求，铰接位置都设计有润滑脂注油通道，日常维护时可直接加注润滑脂降低铰接磨损，延长整套结构的使用寿命。安装边界上，舵叶的外形轮廓适配常规小型船舶的尾部线型，舵杆的安装直径与标准民用船舶舵承尺寸通用，上部传动摇臂的安装位置预留了与液压舵机或手动操舵机构的连接接口，无需额外改装即可直接适配现有船舶的操舵系统安装位，整套结构的转动副都做了防水密封设计，可长期浸泡在水中工作不会出现锈蚀卡滞的问题，在浅水区航行时即使舵叶触碰水下软质障碍物，连杆结构的缓冲特性也可避免硬冲击损坏舵机或舵杆结构。
