标致乘用车多辐条铝合金轮毂结构设计

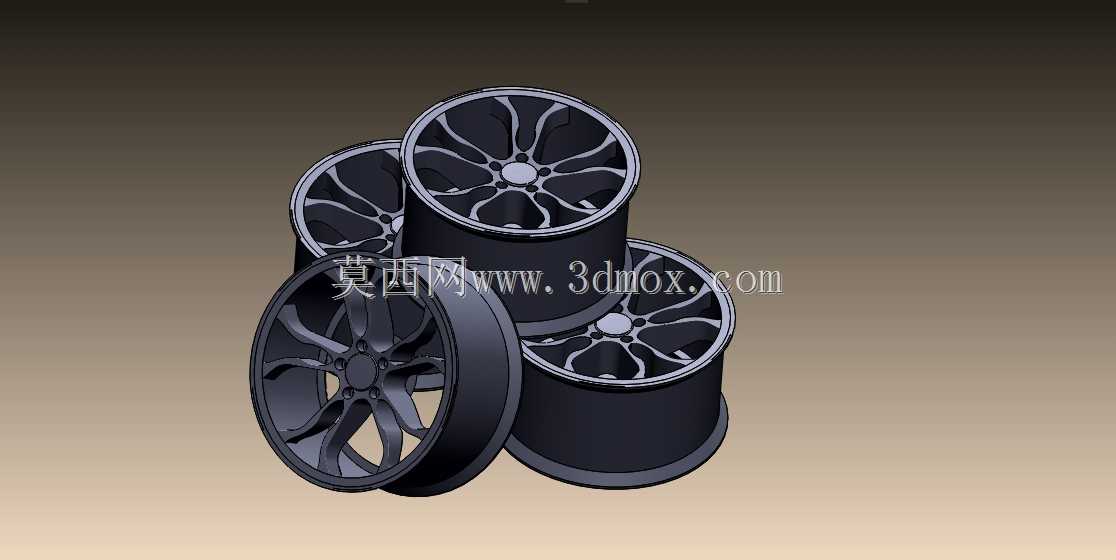

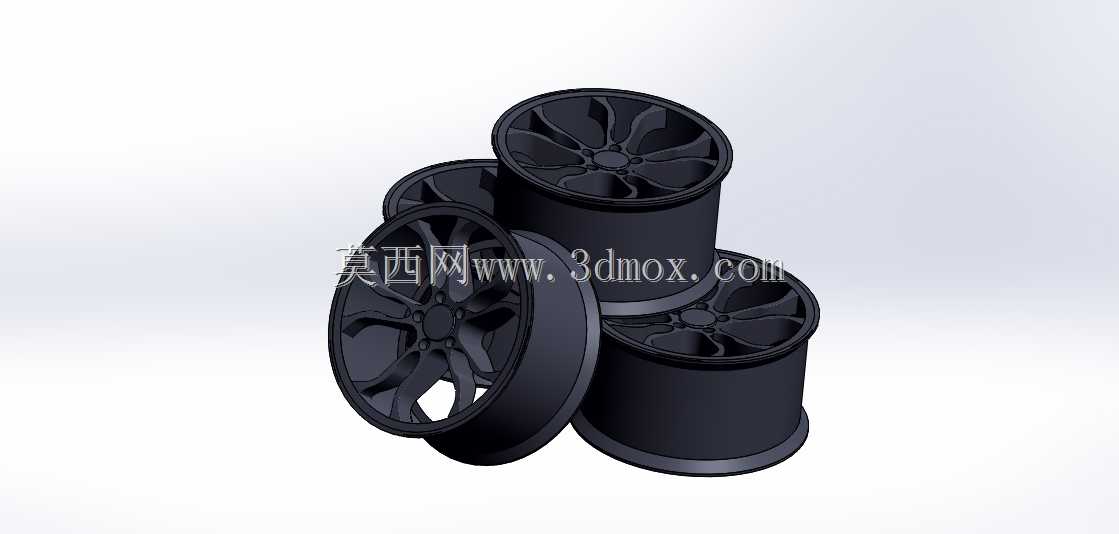

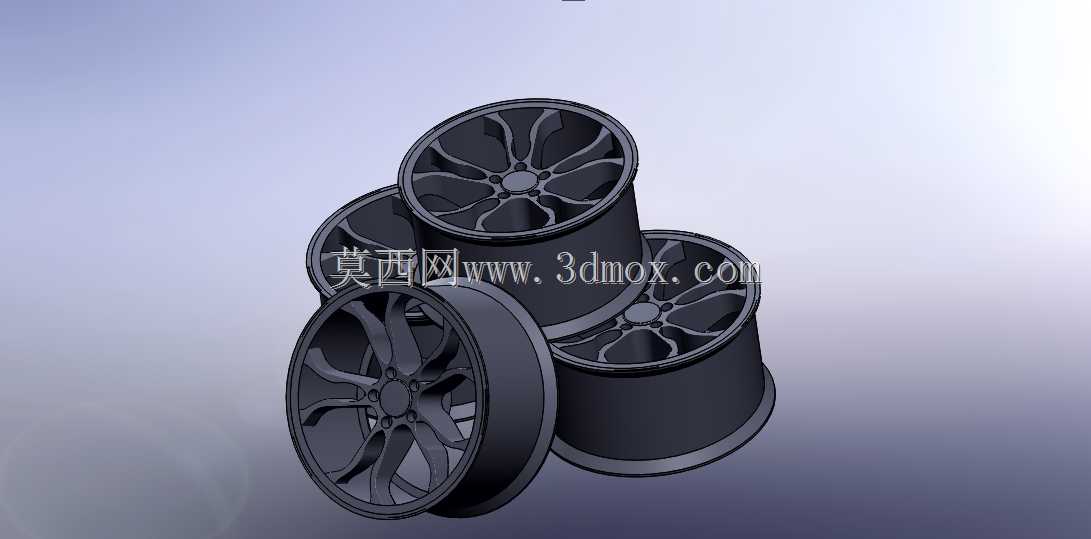

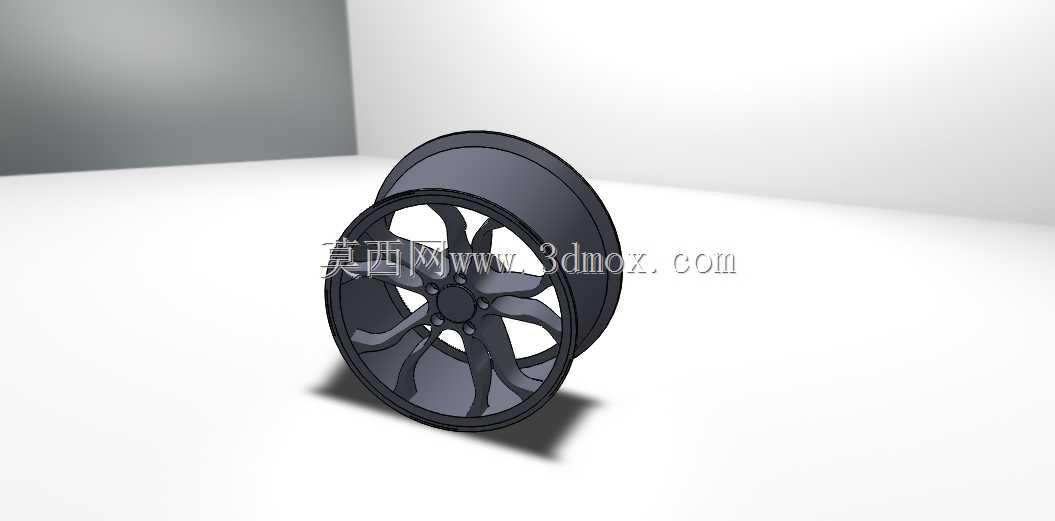

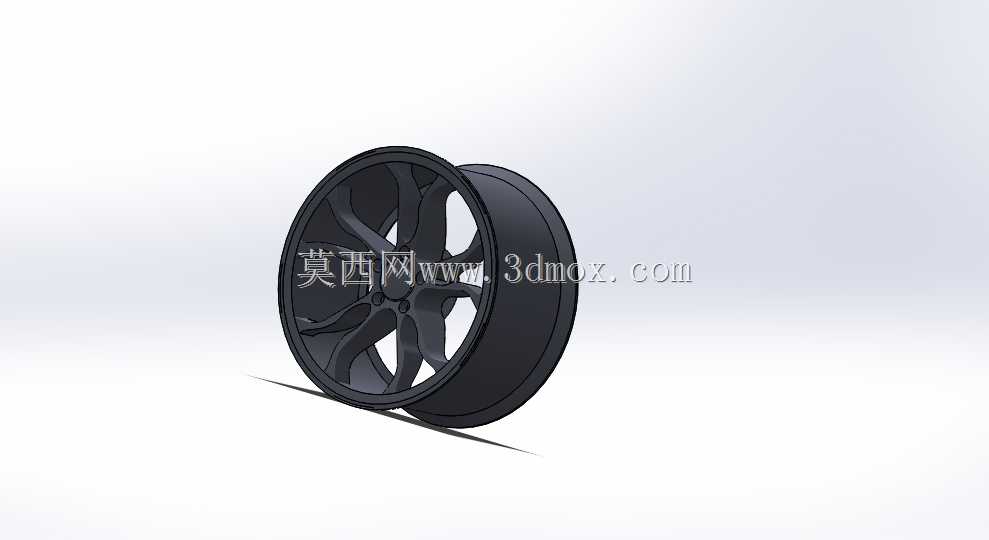

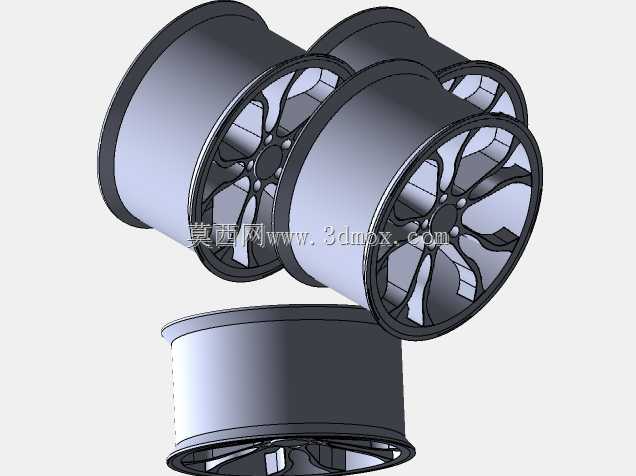

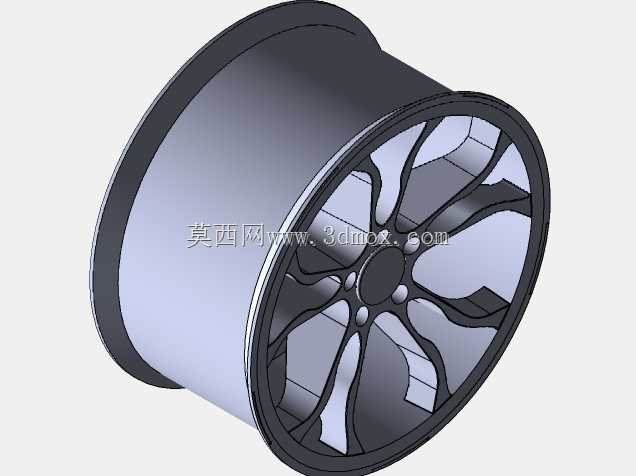

这款轮毂结构针对乘用车型的行走系统需求开发，日常适配场景覆盖城市铺装路面通勤、城郊非铺装路面轻度通行等常规用车场景，作为车辆行走系统的核心承载部件，需要同时承担车身静态载荷、行驶过程中的动态冲击载荷，以及转向、制动过程中传递的横向、纵向力矩，是保障车辆行驶稳定性与安全性的关键结构件。从结构设计逻辑来看，这款轮毂采用了七辐扭曲式造型设计，轮辐并非传统直条式结构，而是带有一定的扭转弧度，这种设计一方面可以在同等材料用量下提升轮辐的抗扭、抗弯截面模量，分散制动、加速过程中轮毂螺栓孔位处的应力集中，避免长期交变载荷下出现螺栓孔开裂、轮辐断裂的失效问题；另一方面，扭曲造型的轮辐可以在车辆行驶过程中引导气流穿过轮毂间隙，带走制动盘、制动片工作产生的摩擦热量，降低制动系统热衰减的风险，提升连续制动工况下的行车安全。轮辋部分采用深槽式等宽结构，适配常规真空乘用车轮胎，轮辋边缘的凸缘结构按照乘用车子午线轮胎的装配标准设计，能够保证轮胎充气后与轮辋的贴合紧密度，避免高速行驶过程中出现轮胎脱圈的风险；轮辐中心的安装面设置了五个螺栓安装孔，孔位分布圆直径、中心定位孔尺寸均对标标致车型的原厂轮毂安装边界，中心孔与车辆半轴轴头采用间隙配合定位，安装时依靠螺栓锥面与轮毂安装孔锥面的贴合实现同轴度校准，保证轮毂转动时的动平衡精度，减少高速行驶的方向盘抖动问题。在安装边界设计上，轮毂的偏距参数经过匹配计算，能够保证轮胎安装后与翼子板、悬挂摆臂、刹车卡钳之间留有足够的安全间隙，不会出现转向过程中轮胎蹭到翼子板内衬、满打方向时轮辐剐蹭刹车卡钳的问题；轮辐背面预留了平衡块安装位置，方便后期轮胎装配后做动平衡校准，适配常规的粘贴式、卡扣式平衡块安装需求。从实际使用的角度出发，这款轮毂的结构设计兼顾了轻量化与结构强度，轮辐背面做了合理的减材挖空处理，在不降低整体结构强度的前提下减少了轮毂自身的转动惯量，能够一定程度上降低起步、制动过程中的能量损耗，同时也能提升悬挂系统的响应速度，改善车辆的操控表现。
