20米级垂钓作业渔船船体结构设计

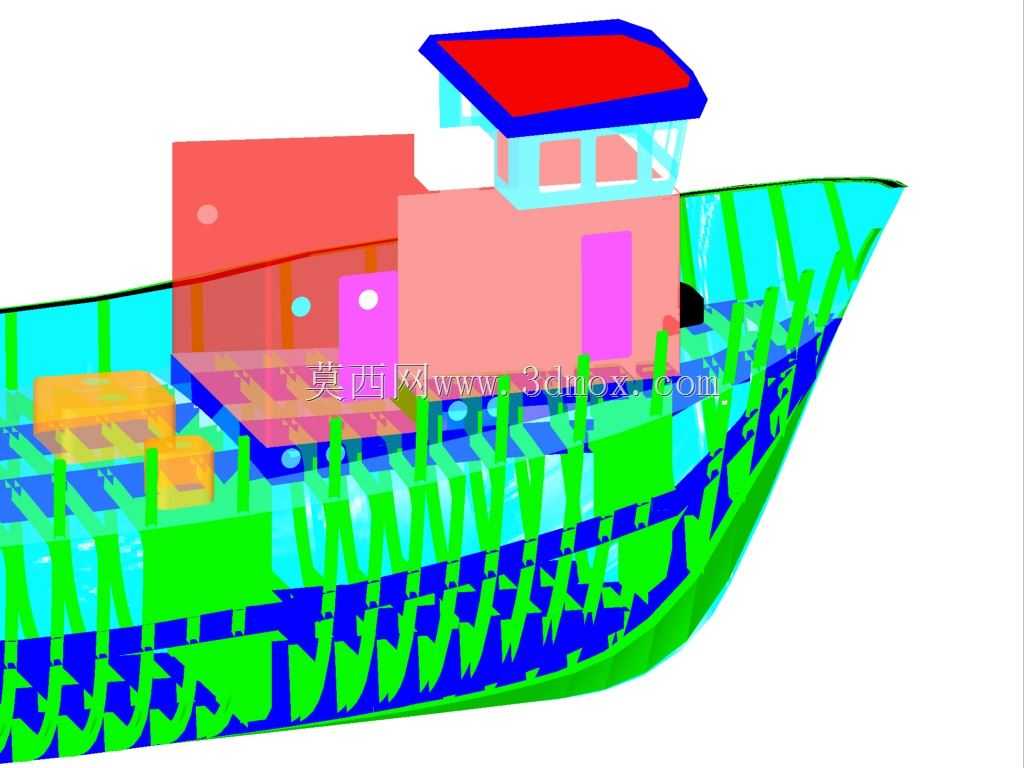

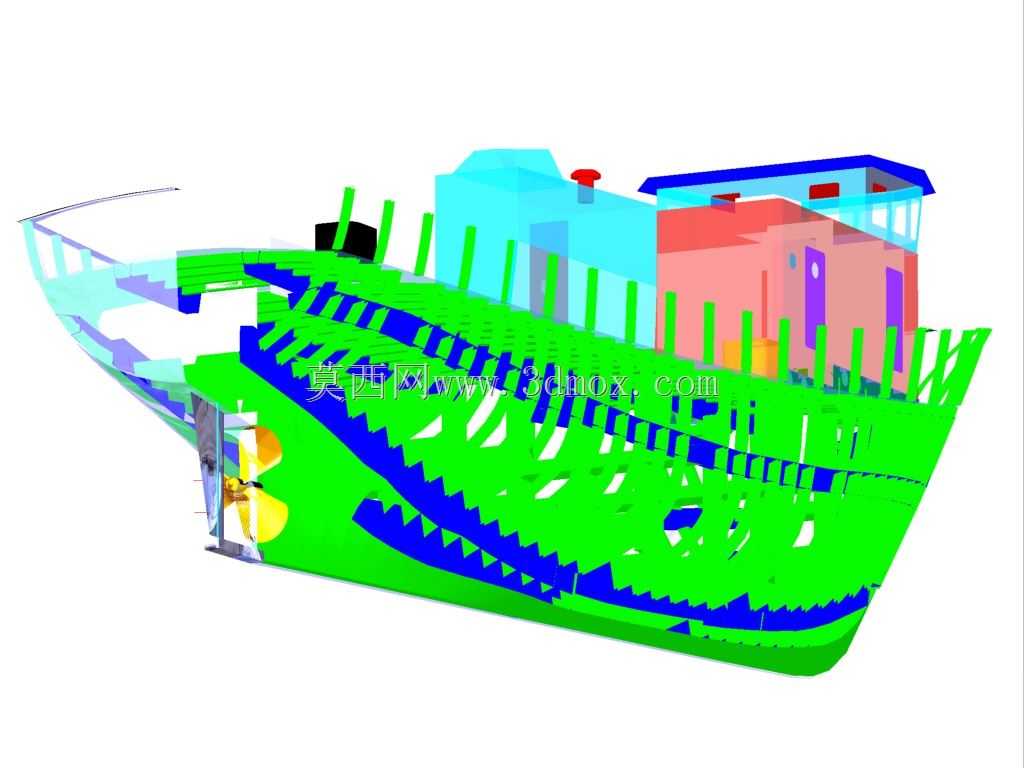

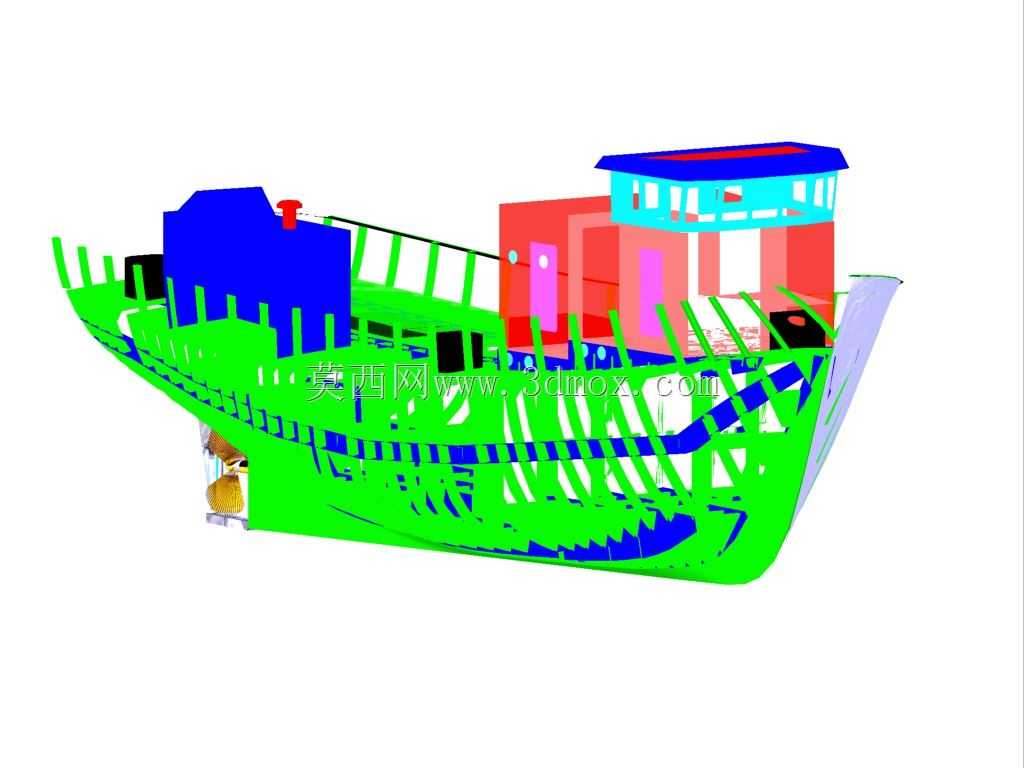

这款20米级垂钓作业渔船的三维结构设计，面向近远海休闲垂钓与小型捕捞结合的渔业作业场景，可满足近海海钓经营、小规模渔获捕捞、短途航次载客垂钓等多元使用需求，适配我国东海、南海等近海海域的常规海况作业条件，能够在3级以下海况下稳定开展作业，兼顾休闲渔业经营与小型渔业生产的双重功能定位。从实际用途来看，该船既可以承载垂钓爱好者开展出海海钓活动，配备对应的钓具收纳、渔获暂存空间，也可完成小型围网、垂钓结合的捕捞作业，舱室布局预留了船员休息、简单餐饮加工、渔获冷藏的功能区域，能够支持1-2天的短途出海作业需求，无需频繁往返码头补给，提升出海作业的效率与体验。在功能特性设计上，船体采用宽体艏部设计，有效降低航行时的上浪概率，提升航行稳定性，舷侧设置连续的安全护栏结构，保障甲板作业人员的通行与操作安全，甲板中部预留充足的作业空间，可同时容纳十余名人员开展垂钓作业，艉部设置小型起吊点位，可辅助起放渔具、搬运补给物资与渔获；上层建筑采用分舱布局，划分驾驶操控区、船员休息区、储物区，驾驶区视野覆盖全船甲板与前方航行视野，满足航行操控的瞭望需求，舱室门窗均做密封防水设计，适配海上高湿高盐的作业环境。设计思路上，整体采用骨架式船体结构，通过纵向龙骨与横向肋板的组合结构，在控制船体整体重量的前提下保障结构强度，降低船体航行时的燃油消耗，船体线型经过优化，兼顾航行阻力与稳性表现，在12节航速下可保持良好的航行姿态，减少横摇幅度提升乘坐舒适度；色彩分区对应不同的结构模块，绿色为船体主骨架与外板结构，蓝色为艏部锚链舱与舱内分隔结构，红色为上层建筑舱室主体，青色为驾驶舱外围结构，便于生产制造过程中的结构识别与分段组装。外形尺寸与安装边界方面，船体总长20米，型宽4.8米，型深2.2米，设计吃水1.1米，码头靠泊时所需泊位长度不小于24米，泊位水深不小于1.5米即可满足停靠需求；上层建筑总高度4.2米，可满足多数沿海桥梁的通航净空要求，甲板作业面距离水面高度1.1米，方便人员开展垂钓作业与渔获搬运，舷侧护栏高度1.1米，符合渔业船舶作业的安全规范要求，船体底部设置舭龙骨结构，进一步提升航行时的减摇效果，保障作业过程中的船体稳定性。
