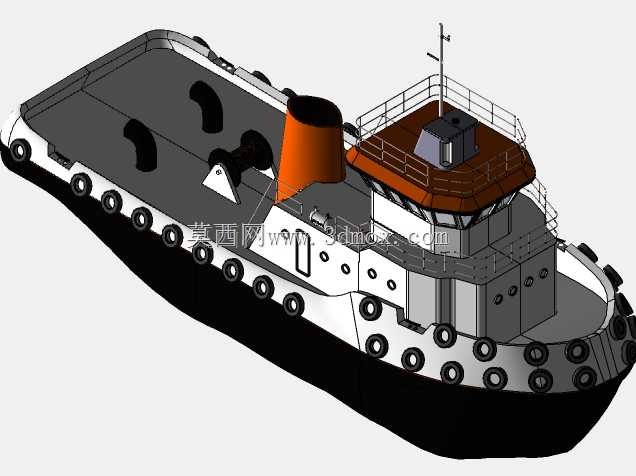

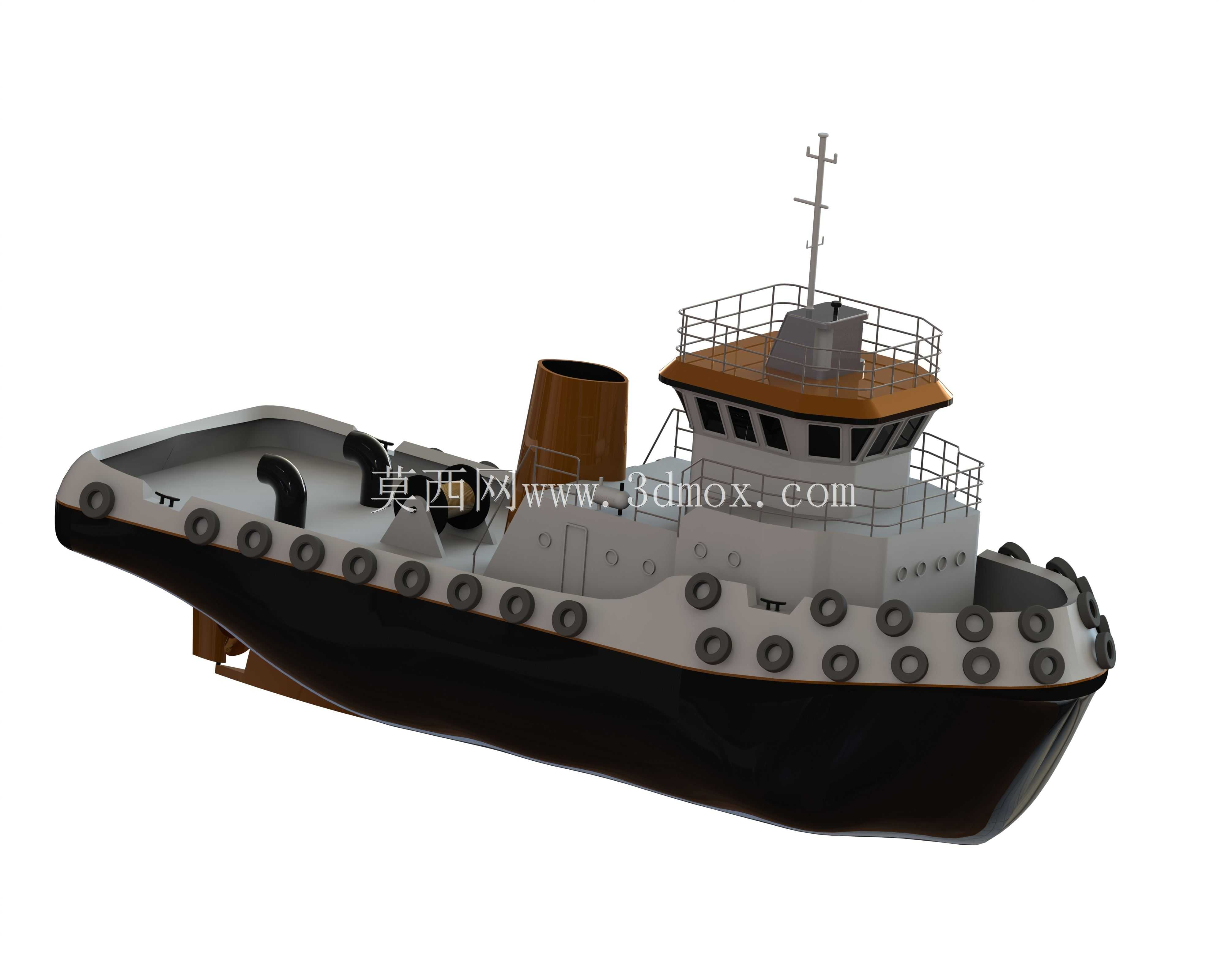

近海港口作业拖轮三维设计模型

拖船作为港口与近海水域的核心作业船舶，主要承担大型船舶进出港靠离泊辅助、受限水域拖带护航、海上设施移位、应急抢险救助等作业任务，是港航作业体系中不可或缺的勤务船舶，其作业场景覆盖沿海商港、内河枢纽港、海上油气作业区、修造船厂区等水域，能够在狭窄航道、拥挤港池内完成大吨位船舶的姿态调整与移位作业，弥补大型船舶自身低速操控性不足的短板。这款拖船模型的设计围绕港作拖轮的实际作业需求展开，整体采用前倾式船艏、宽体方艉的船型布局，船体长宽比控制在3.2左右，相较于常规运输船舶更短更宽，能够在极小的回转半径内完成转向操作，适配港内拥挤水域的灵活作业要求。船体外板采用曲面与实体混合建模方式构建，水线以下部分做了圆弧过渡处理，可有效降低航行时的兴波阻力，水线以上的舷侧位置整圈布置了圆柱形橡胶护舷，护舷通过嵌入式基座与船体结构刚性连接，能够在顶推作业时缓冲碰撞冲击力，避免自身船体与被协助船舶的外板出现剐蹭损伤。船体中部设置了独立的烟囱结构，对应机舱内的主机排烟通道，烟囱做了倾斜式防进水设计，顶部加装防雨格栅，可避免航行或作业时海水倒灌进入机舱。上层建筑集中布置在船体中前部，采用封闭式驾驶舱设计，驾驶舱四周设置了环绕式舷窗，能够为驾引人员提供360度无遮挡的作业视野，方便观察船艏顶推位置、两舷带缆状态以及船艉拖带作业的情况；驾驶舱顶部设置了雷达桅杆，集成了航行信号灯、天线基座、号笛安装位，满足船舶航行的通讯与信号标识要求，上层建筑外围设置了安全栏杆，栏杆高度符合船舶作业安全规范，可保障人员在甲板通行与设备检修时的安全。甲板区域预留了带缆桩、拖钩、绞盘的安装位置，船艏与船艉的甲板做了防滑纹理设计，能够在湿滑作业环境下保障作业人员的行走安全，船体内部的舱室划分按照功能区分，前部设置锚链舱与储物舱，中部为机舱区域，预留了主机、轴系、发电机组的安装空间，后部设置拖带设备舱与船员生活舱，各舱室之间的舱壁做了密封结构设计，满足船舶抗沉性的基本要求。在建模过程中，对船体曲面的光顺度做了反复调整，确保外板曲面无明显折角，既符合实际船舶的流体力学设计要求，也还原了港作拖轮的真实外观特征，各部件的装配边界严格按照实船的安装逻辑设置，护舷、栏杆、桅杆等外部构件均与船体主体保留合理的安装间隙，不存在结构干涉问题，可直接用于船舶结构教学、港航作业场景仿真、船舶科普展示等场景。
