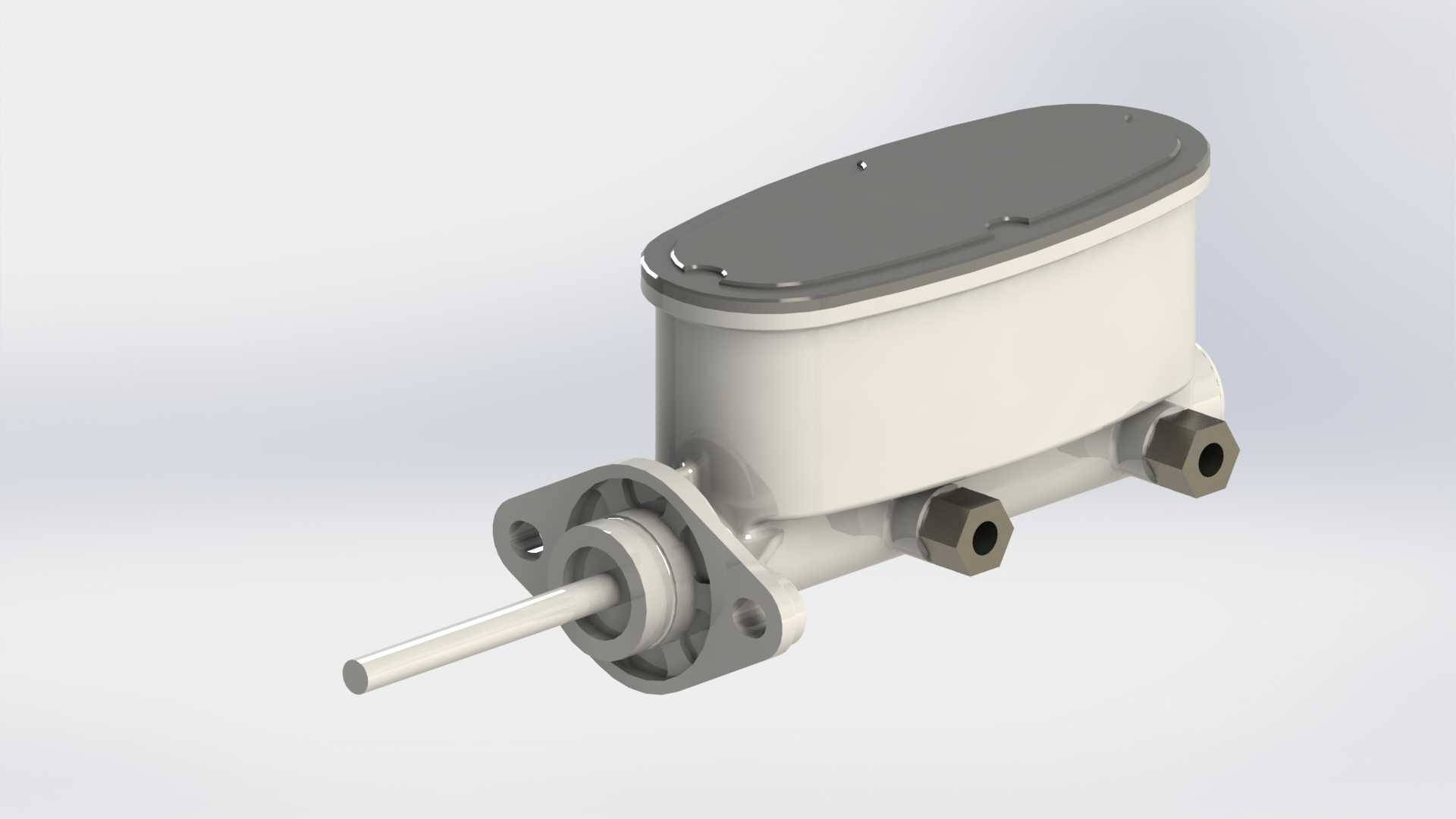

铝制双腔制动主缸带推杆结构设计

　　在乘用车、轻型商用车的液压制动系统布局中，双腔制动主缸是整个制动回路的核心压力输出部件，这套带推杆的铝制双腔主缸结构，主要适配采用双回路液压制动架构的车型，能够在单回路出现密封失效、泄漏故障时，保留另一回路的制动压力输出能力，避免整车制动功能完全丧失，满足车辆制动安全的冗余设计要求。从实际装车场景来看，这类铝制主缸多布置在驾驶舱前围板与真空助力器的连接位置，推杆一端与主缸内部活塞相连，另一端对接真空助力器的输出顶杆，将驾驶员踩下制动踏板的推力经助力放大后，转化为制动管路内的液压压力，分别输送给前后轴的制动轮缸，推动制动片与制动盘、制动鼓贴合产生制动力矩。

　　设计过程中优先选用铝合金作为主缸壳体的成型材料，核心是兼顾结构强度与部件轻量化需求，相比传统铸铁主缸，铝制壳体的重量能够降低40%左右，同时铝合金的导热性能更优，可在频繁制动产生高温时更快散发热量，减少制动液高温气阻的出现概率。主缸的储液腔上盖采用密封式结构，预留有液位补偿的通气平衡结构，能够保证储液腔内制动液液位随制动片磨损自动补偿的同时，避免外界杂质、水汽进入制动回路污染制动液。主缸本体上的两个出油接口采用标准内螺纹接口，分别对应前后两个独立的制动回路，接口位置的布局充分考虑了整车管路的走向空间，避免装车后管路出现过度弯折、与周边部件产生运动干涉的问题。

　　从安装边界来看，主缸的安装法兰采用两孔定位安装结构，法兰面的平面度、安装孔的位置度公差控制在0.1mm以内，能够保证主缸与真空助力器对接时的同轴度要求，避免推杆偏磨导致的主缸活塞密封件早期磨损。推杆的伸出长度、端部球头的尺寸匹配主流真空助力器的连接尺寸，不需要额外改制转接件就可以完成对接，主缸本体的外部轮廓尺寸充分考虑了不同车型前围板附近的安装空间，整体椭圆截面的储液腔设计，在保证储液容量满足双回路制动需求的前提下，尽可能压缩了横向占用空间，避免与附近的雨刮联动机构、空调管路、线束支架产生装配干涉。

　　结构设计上，双腔独立的活塞组件采用前后串联布局，每个腔室都配备独立的进油孔、补偿孔、回油结构，前腔对应失效状态下的备用制动回路，后腔对接主制动回路，活塞上的密封皮碗采用双唇口结构，能够在活塞往复运动时同时完成高压腔密封与制动液补偿功能，减少主缸工作过程中的内部泄漏量。推杆与主缸活塞的连接采用间隙配合结构，配合面的粗糙度控制在Ra0.8以内，表面做硬质阳极氧化处理，降低长期往复运动的磨损量，延长主缸的整体使用寿命。主缸壳体的内部缸筒粗糙度控制在Ra0.4以内，圆柱度公差不超过0.02mm，保证皮碗在缸筒内运动时不会出现偏磨、刮损的问题，维持稳定的密封性能。

　　在实际台架验证的适配场景中，这套主缸结构能够匹配0.6-0.8MPa的常规制动输出压力，在紧急制动工况下可承受最高12MPa的瞬时管路压力，铝制壳体的强度经过爆破压力验证，能够承受20MPa以上的内部压力而不出现开裂、渗漏问题。储液腔的总容积能够满足前后制动片完全磨损到极限位置时的制动液容量补偿需求，不需要在制动片磨损过程中额外补充制动液，同时储液腔内部的隔板结构将两个腔室的储液空间做了部分分隔，避免车辆在大角度倾斜、剧烈颠簸工况下，单个回路的制动液出现串流、空气进入回路的问题。对于结构设计从业者来说，这套模型完整还原了主缸的外部安装接口、推杆连接结构、出油口布局细节，可作为制动系统匹配设计、整车底盘布置、教学演示场景下的参考模型，能够帮助设计人员快速核对安装边界、对接尺寸，减少前期布局设计时的尺寸核对工作量。
