船用舷内外机艉部驱动总成结构

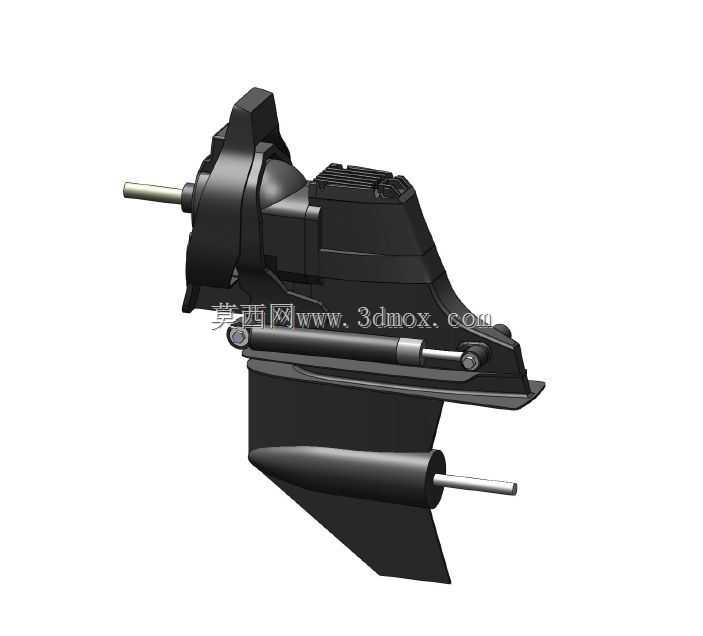

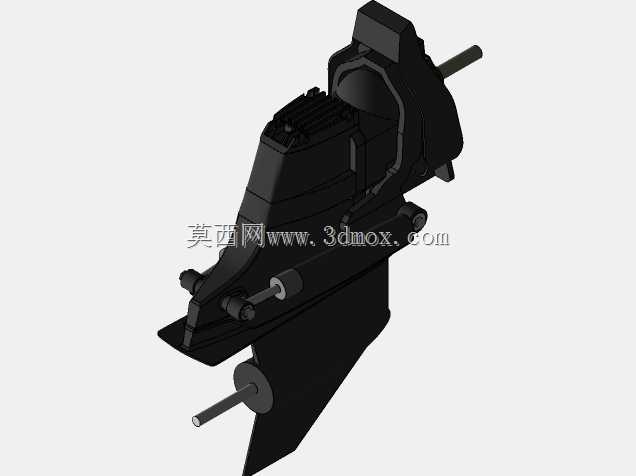

该模型还原的是小型动力艇配套的舷内外机艉部驱动单元，是连接船内主机与水下螺旋桨的核心传动执行部件，主要应用于休闲游艇、小型作业艇、改装钓鱼艇的动力系统搭建场景，承担着将主机输出扭矩传递至螺旋桨、同时根据航行需求调整推进方向的核心作用，是舷内外动力布局船舶不可或缺的水下传动组件。从实际使用场景来看，这类艉驱动单元通常半浸于船艉板外侧的水体中，上部通过万向传动轴连接舱内的柴油或汽油主机，下部直接安装螺旋桨，相比传统的舷外挂机，它能将重量更大的主机布置在舱内，优化整船重心分布，同时获得更大的传动扭矩承载能力，适配150马力至300马力区间的动力输出需求，兼顾高速航行的动力传递效率与低速转向的操控灵活性。从功能特性来看，该总成集成了动力转向执行结构、垂直传动齿轮组、水下壳体导流结构与上下传动轴安装位，上部的水平输入轴对接舱内动力输出端，通过壳体内的锥齿轮组完成动力的90度转向，将扭矩传递至下部水平布置的螺旋桨安装轴；集成的液压转向作动筒可以驱动整个艉机壳体绕垂直安装轴左右摆动，无需额外设置船舵即可完成航行方向调整，同时壳体下部的导流鳍结构可以在航行过程中梳理水流，降低螺旋桨工作时的紊流阻力，提升推进效率。从设计思路来看，整个壳体采用流线型仿生造型，上部轮廓贴合船艉板的安装弧度，尽可能减小安装后突出船体带来的航行阻力，内部的传动腔预留了润滑脂填充空间与密封结构安装位，避免水体侵入造成齿轮锈蚀磨损；上下传动轴的支撑位均设计了轴承安装凸台，保证高转速传动过程中的轴系稳定性，降低运转振动。从安装边界来看，该总成上部的安装法兰贴合船艉板的安装平面，预留的固定孔位匹配常规舷内外机的通用安装尺寸，上部输入轴伸出长度适配常规艉板厚度范围，下部螺旋桨轴的中心距离安装法兰平面的尺寸符合该级别艉机的通用安装规范，改装过程中无需对船艉结构进行大规模裁切即可完成适配，壳体的最大外轮廓尺寸预留了足够的转向摆动空间，满角度转向时不会与船艉结构发生干涉，能够满足动力艇改装、小型船舶设计过程中的结构匹配验证、安装空间校核的使用需求，帮助设计人员提前确认动力系统布置的合理性，规避实船安装时的空间干涉问题。
