工业冷却输送线体三维结构设计

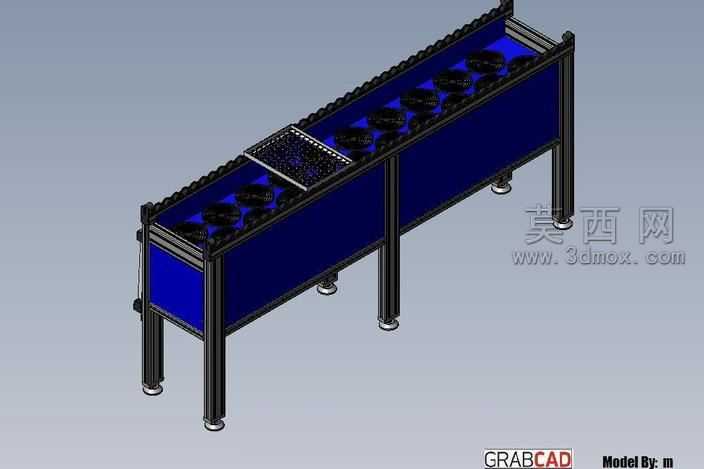

本作品为工业生产场景配套的冷却输送线体三维设计，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各零部件的装配关系、尺寸公差配合进行了严谨的参数约束，确保模型可直接用于后续的工程出图、结构仿真与生产加工参考。模型整体采用分段式模块化机架设计，主体支撑框架选用工业铝型材搭建，搭配底部可调节脚杯结构，可根据现场安装地面的平整度调整线体高度与水平度，保障输送过程的运行稳定性。线体输送面采用专用输送载体排布，沿输送方向等距设置物料承载位，可适配规则盘状类工件的连续输送需求，线体中段集成镂空式冷却工位结构，可对接外部冷却风路或冷却介质管路，在工件输送过程中同步完成冷却工序，有效缩减生产流程的占地空间，提升产线流转效率。线体侧边设置有防护挡板结构，采用深蓝色哑光材质进行渲染表现，既可以避免输送过程中工件偏移掉落，也能对内部输送结构起到防护作用，减少车间粉尘、杂物落入输送机构造成的设备故障。建模过程中对所有连接紧固件、型材连接角件、脚轮调节结构都进行了1:1还原，各部件的材质属性均按照实际生产用料进行赋予：铝型材机架赋予金属磨砂质感，防护挡板赋予硬质塑料哑光材质，输送载体赋予耐磨工程塑料材质，调节脚杯赋予防滑橡胶与金属结合的复合材质，渲染效果贴近真实设备的视觉表现。设计思路围绕产线连续冷却输送的实际需求展开，采用模块化分段设计可根据产线长度需求灵活拼接扩展，线体整体结构紧凑，维护空间预留充足，各传动部位的安装位均做了标准化设计，可兼容常规输送传动组件的选型安装，无需额外进行结构改制，能够直接为中小件加工产线的冷却输送工位设计提供完整的三维结构参考，帮助设计人员快速完成方案迭代与结构验证，缩短设备开发的前期设计周期。
