尾流船用可控式襟翼结构设计

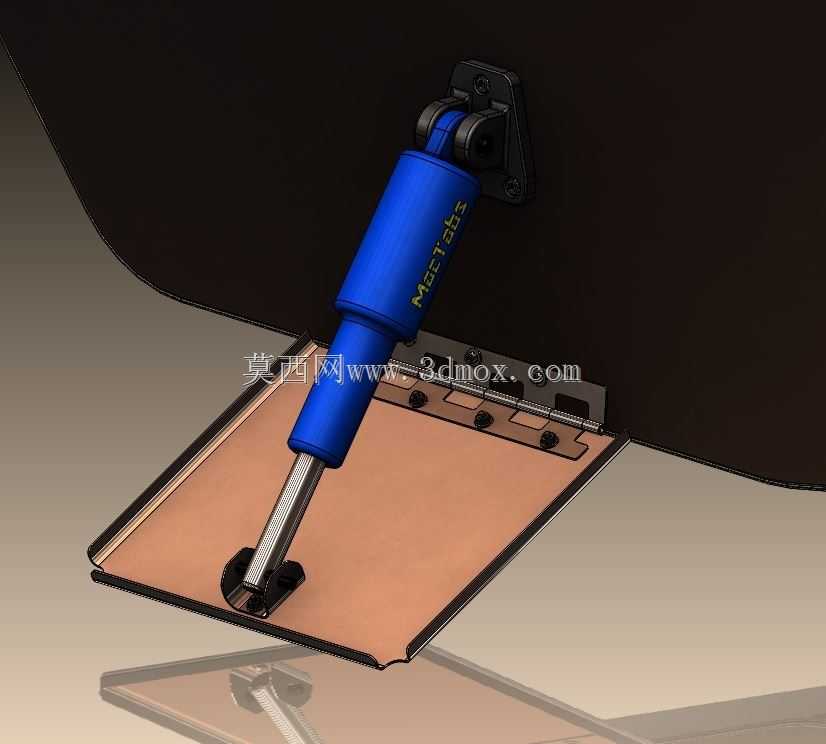

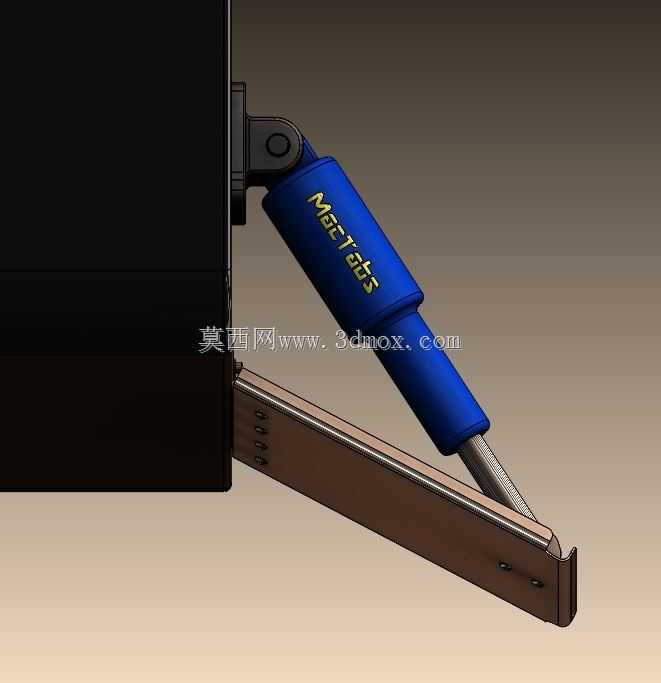

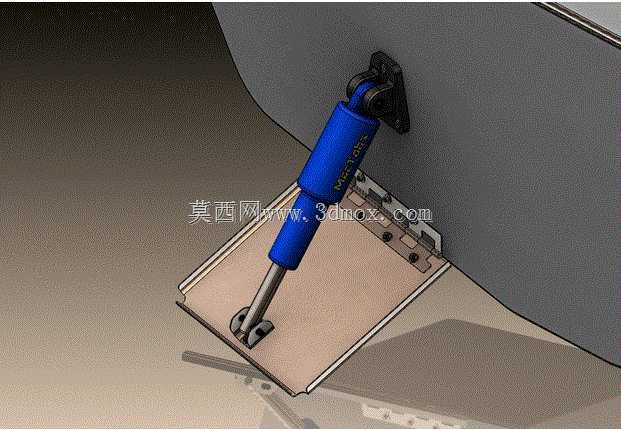

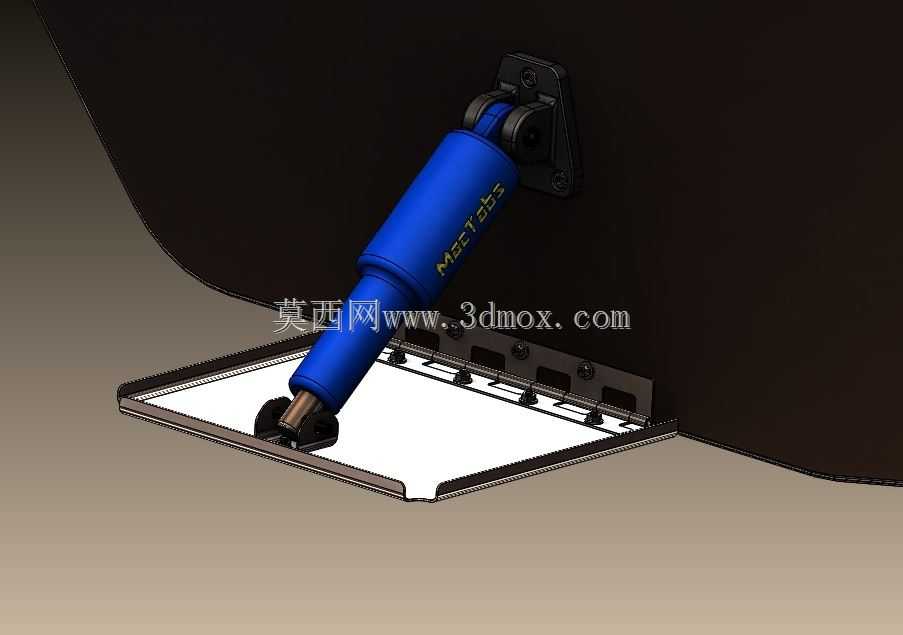

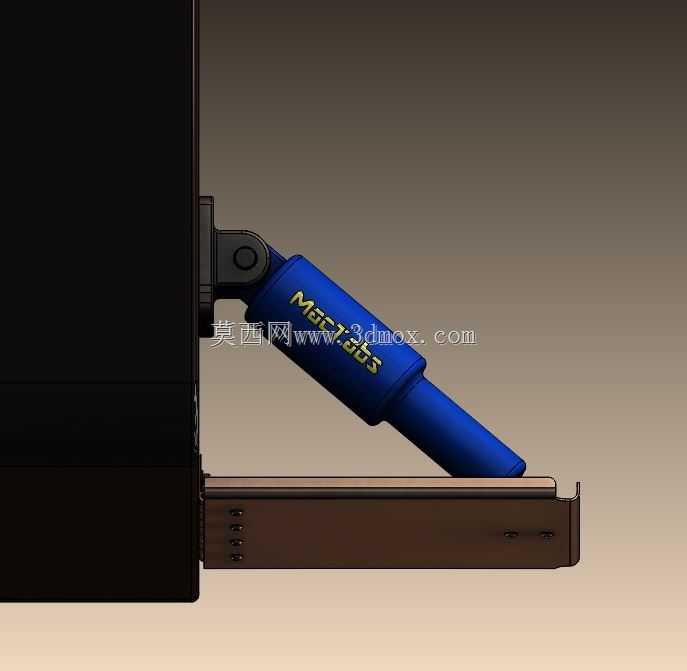

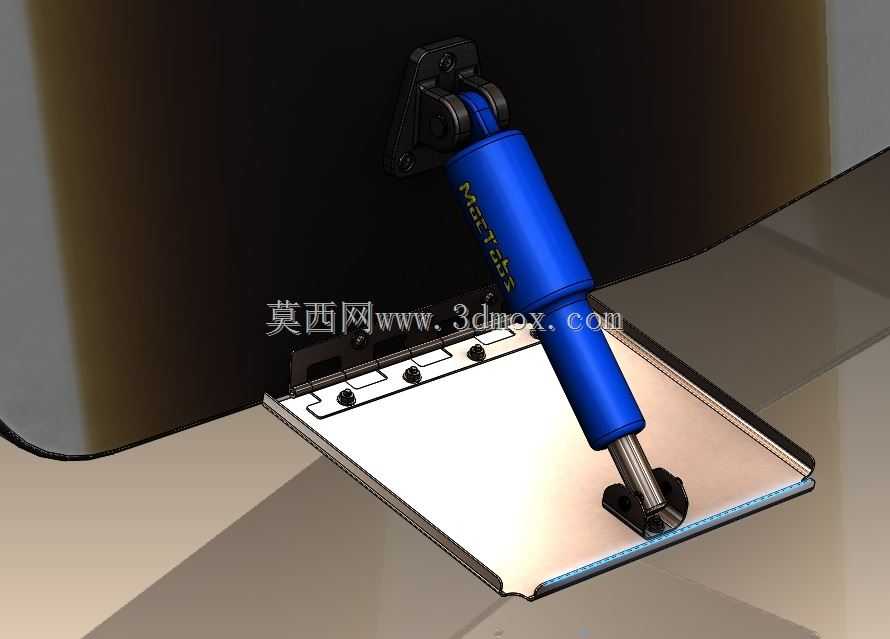

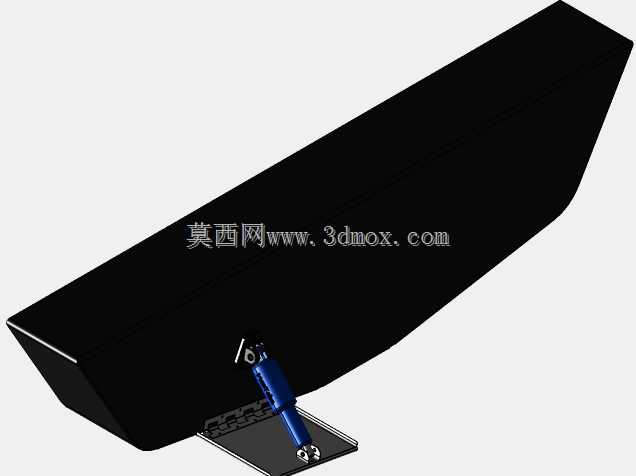

这款尾流襟翼是专为尾流冲浪运动设计的船用配套部件，主要安装在运动快艇、尾波艇的船尾底部两侧区域，核心作用是在船只航行过程中主动调控船尾产生的浪流形态，为尾波冲浪、尾波滑水等水上运动塑造出形态规整、推力充足、高度适宜的冲浪浪面，解决普通船只航行时尾流散乱、浪高不足、浪形持续度差的问题，适配专业水上运动训练、休闲冲浪体验等多种场景需求。从功能特性来看，该结构采用液压驱动的伸缩调节方案，蓝色的液压作动筒作为核心动力部件，一端通过铰接支座固定在船尾底板的安装基座上，另一端与襟翼板面铰接，可根据航行速度、载重情况以及所需浪形参数，实时调整襟翼的下翻角度与伸展长度，通过改变船尾区域的水流走向与抬升幅度，精准控制尾流的卷起高度、浪面宽度以及推送距离，既可以在低速航行时调出适合新手练习的平缓长浪，也能在高速状态下塑造出适合专业选手做动作的陡峻高浪。在设计思路上，整体结构充分考虑了船底安装空间的局限性与水下工作的耐冲击需求，铰接支座采用带加强筋的一体式金属结构，通过多组螺栓与船尾船体结构刚性连接，能够承受高速水流冲击与液压作动时的交变载荷；襟翼板面采用流线型薄板式结构，边缘做圆弧过渡处理，减少水流经过时的紊流与阻力，板面与液压杆的连接点设置在襟翼受力中心位置，保证角度调节过程中受力均匀，不会出现卡滞或板面震颤的问题；液压作动筒外部做密封防腐处理，适配淡水、海水等不同水域的使用环境，避免长期浸水出现锈蚀漏油的问题。从安装边界来看，整套结构的安装区域集中在船尾底部水线以上的预留安装位，铰接支座的安装孔位按照通用运动艇的船尾结构间距设计，不需要对船体进行大规模改造即可完成装配；襟翼完全收回时板面与船底齐平，不会额外增加船只航行时的阻力，也不会影响船只靠岸时的底部通过性，最大伸展状态下襟翼向下探出的距离控制在安全范围内，避免航行过程中触碰水下障碍物造成结构损坏。整套结构的运动逻辑简单可靠，液压驱动的调节方式响应速度快，能够在航行过程中实时完成角度调整，不需要停船即可切换不同的浪形模式，兼顾了运动实用性与结构耐用性，能够适配不同吨位、不同动力等级的尾流运动船使用。
