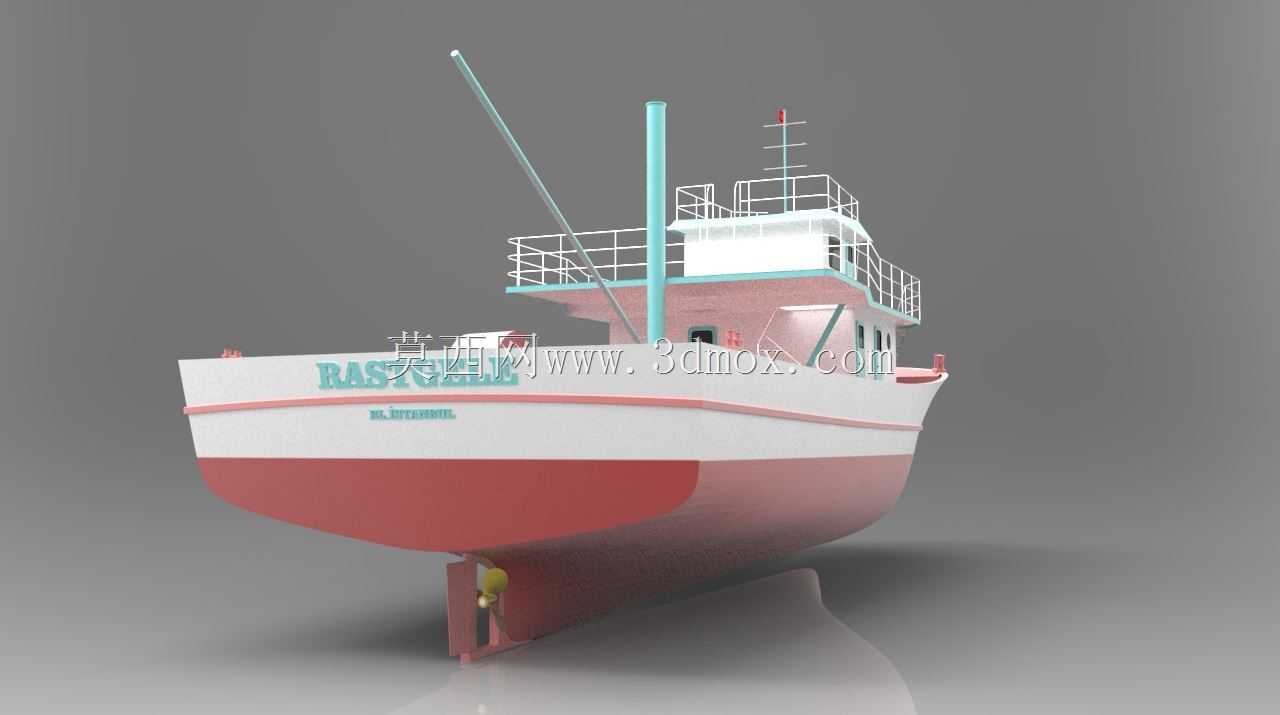

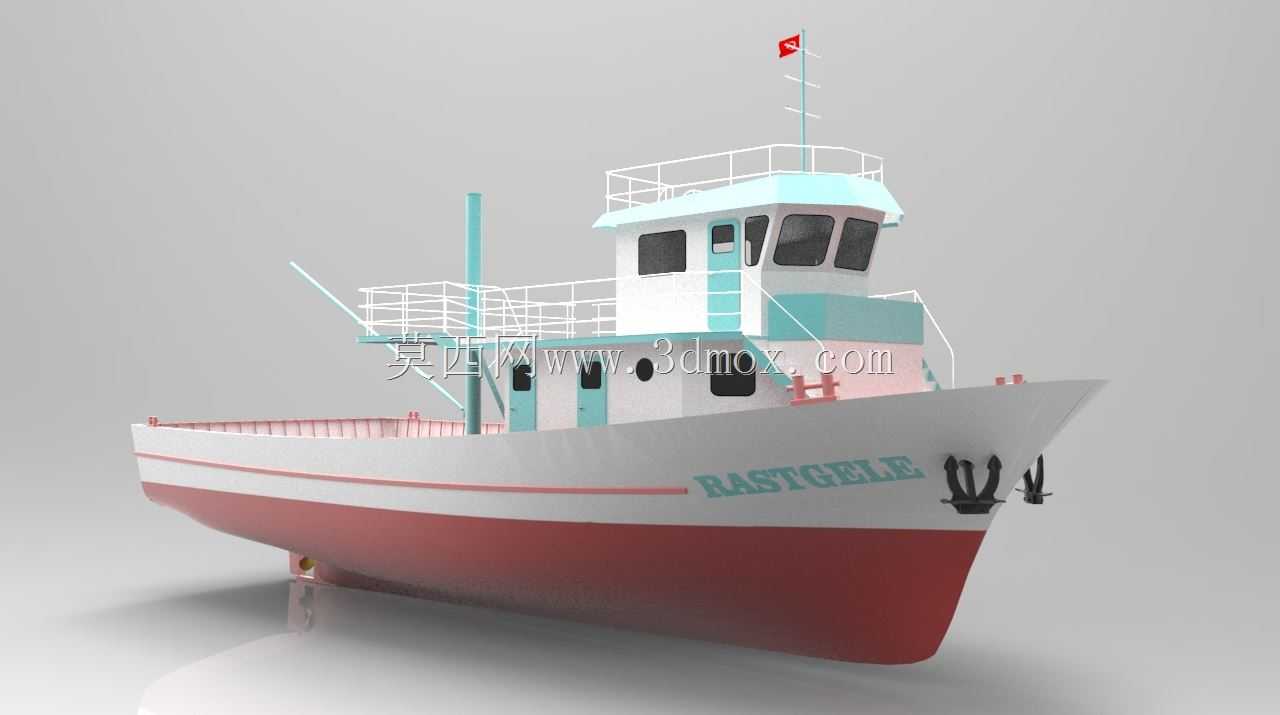

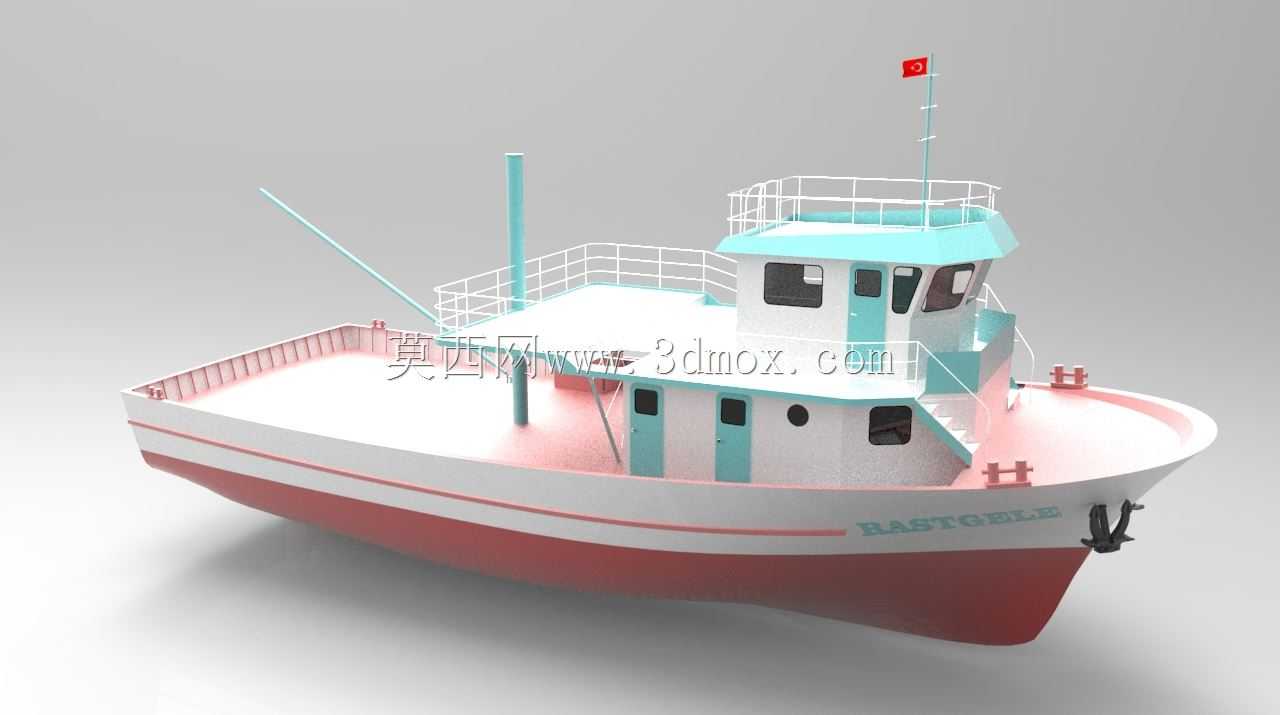

19.9米近海作业钢制渔船三维设计

这款19.9米长度的钢制渔船，主要面向近海沿岸渔业捕捞作业场景设计，适配我国黄海、东海、南海等海域的近海渔区作业需求，可满足单航次3-5天的出海作业要求，服务于小型渔业生产合作社、个体捕捞户的日常生产作业。从实际用途来看，该船型可兼顾拖网、流刺网、笼捕等多种近海捕捞作业方式，同时可搭载少量冰鲜存储舱位，实现渔获的短期船载保鲜，满足从渔场到沿岸码头的短途运输需求，部分改装后也可承担近海养殖区的巡检、物资补给作业。在功能特性设计上，船体采用前倾式首柱搭配宽体方艉的线型设计，首柱前倾能够有效降低航行时的上浪概率，提升恶劣海况下的船头抗浪能力，宽体方艉则可以扩大后甲板的作业面积，为捕捞作业、渔具收纳整理提供充足的操作空间；上层建筑采用中前置布局，将驾驶舱设置在船体前部靠中位置，能够为驾控人员提供全向无遮挡的航行视野，便于观察海面障碍物、渔网作业状态以及码头靠泊情况，驾驶舱下方设置有小型生活舱，可满足船员短期出海的休息、简单炊事需求。船体主甲板周边设置有连续的安全护栏，舷侧预留有系缆桩、锚机的安装位置，船首配备双锚设计，提升锚泊时的固定稳定性，应对近海突发的风浪流变化。设计思路上，该船型优先兼顾作业实用性与建造经济性，船体外壳采用常规钢制焊接结构，降低船厂的建造难度与建造成本，线型设计充分考虑近海航行的阻力特性，在10节经济航速下能够实现较好的燃油经济性，降低日常运营的燃油成本；上层建筑采用白青配色的视觉设计，既能够提升海上航行的辨识度，也可降低阳光直射带来的舱内升温问题。从尺寸与安装边界来看，该船总长19.9米，型宽控制在4.8米，型深2.2米，吃水深度1.4米，能够适配国内绝大多数沿岸小型渔业码头的靠泊水深要求，不需要对现有码头设施进行改造即可停靠；甲板设备安装预留了标准化的安装基座，船尾预留了捕捞设备的安装空间与动力接口，可根据作业需求灵活安装起网机、吊机等辅助作业设备，不需要对船体主结构进行二次改造；上层建筑的门窗、桅杆等部件均采用模块化设计，便于后期的维护更换，桅杆顶部预留了航行灯、信号旗、雷达等导助航设备的安装位置，满足渔业船舶的航行安全规范要求。船体内部的舱室划分清晰，从首至尾依次为锚链舱、储物舱、生活舱、冰鲜渔舱、机舱，各舱室之间设置有水密舱壁，提升船体破损后的抗沉能力，保障作业航行安全。
