双色胶囊注塑模具结构设计方案

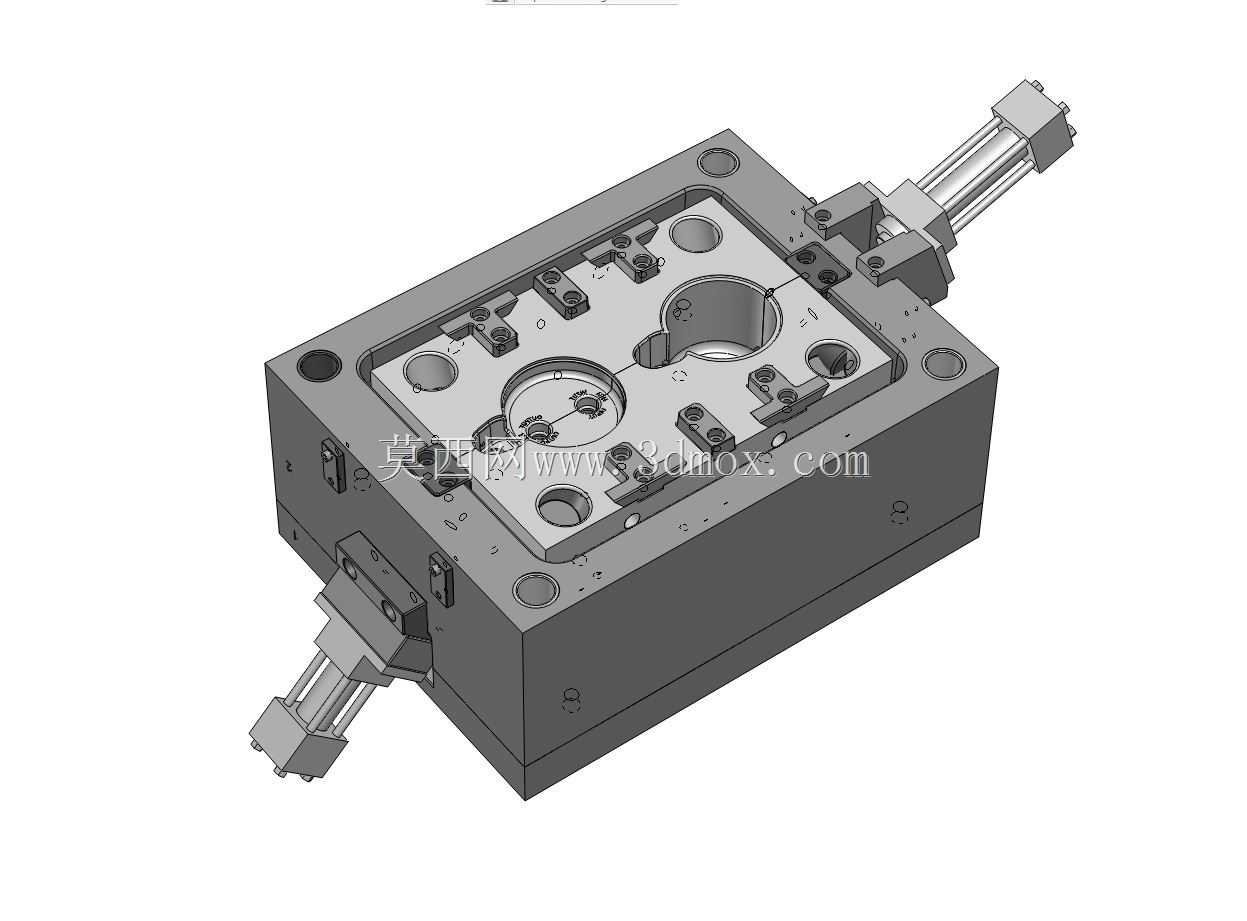

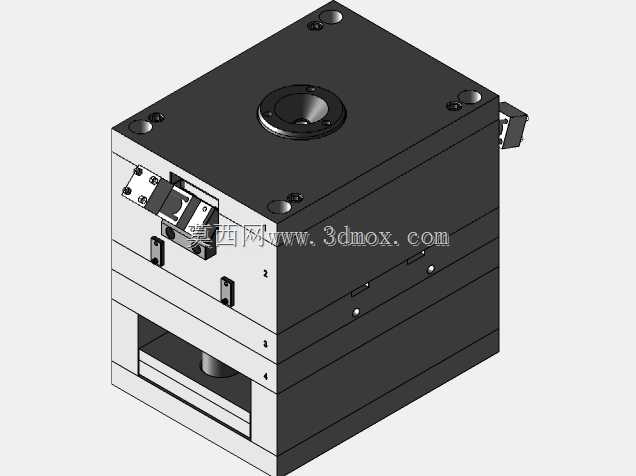

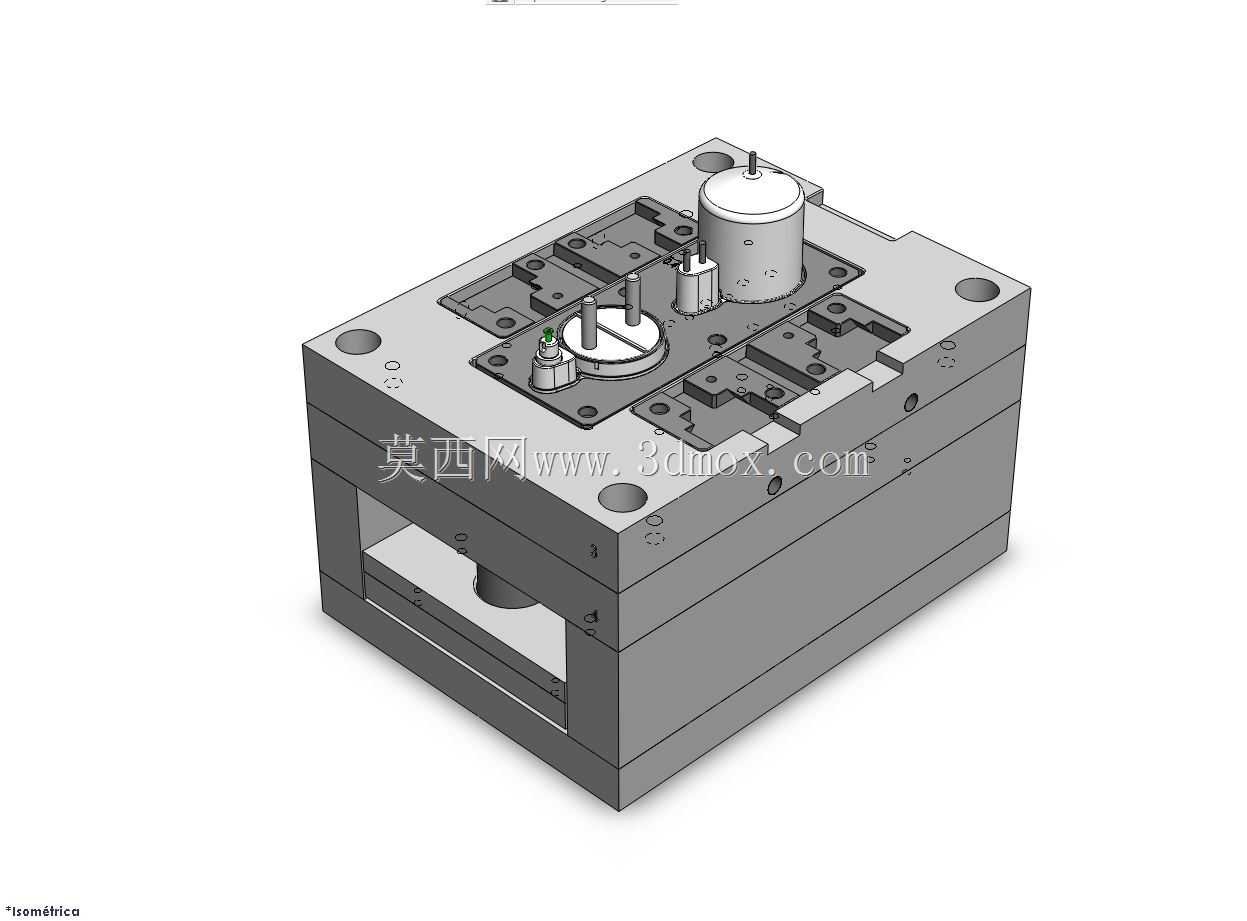

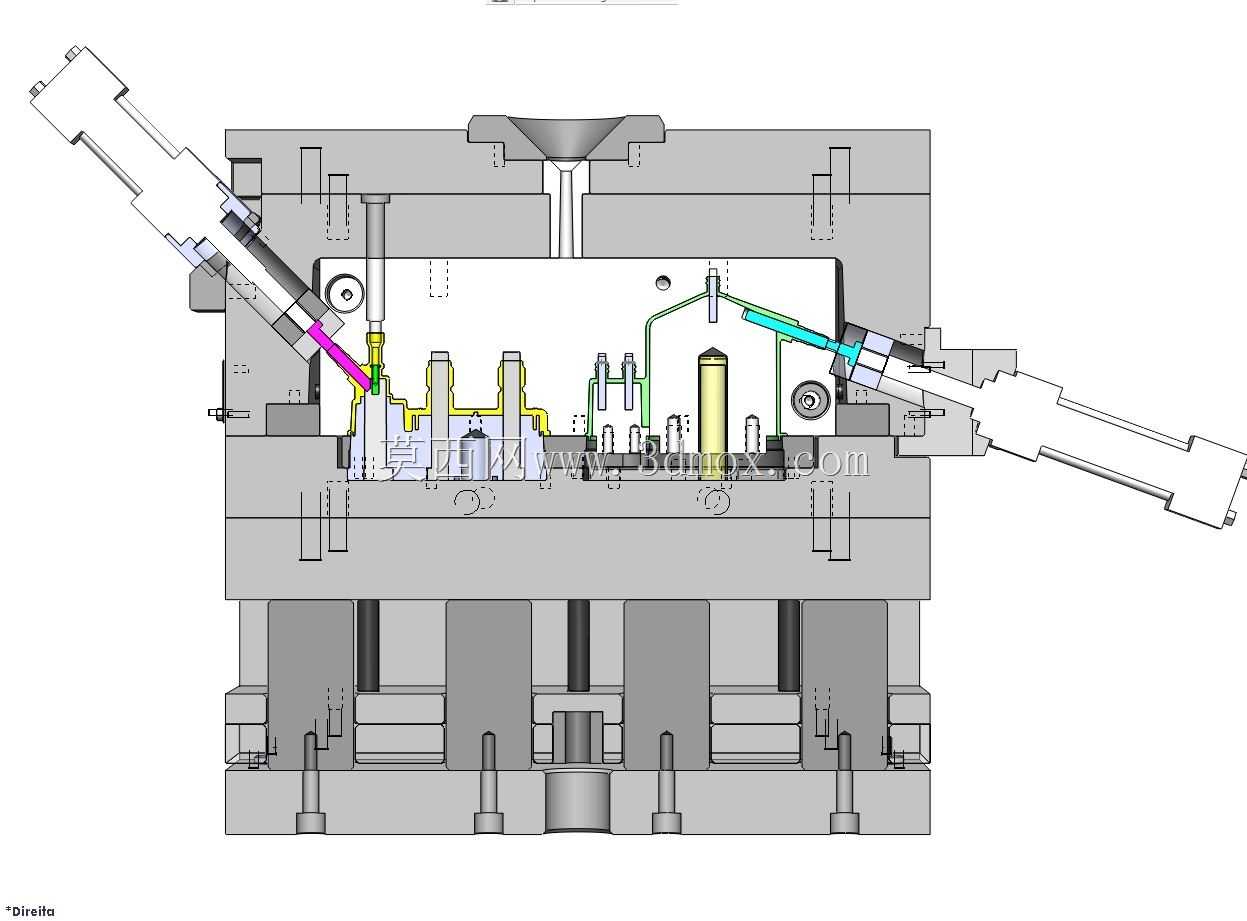

这套模具主要应用于医药包装领域的双色塑料胶囊壳体批量注塑生产场景，适配卧式注塑机的安装工位，整体模架采用标准龙记细水口模胚结构，长宽尺寸控制在450mm*380mm范围内，闭合总高度为420mm，可适配锁模力180T至220T的常规注塑设备安装，安装定位环直径为100mm，主流道衬套入口球面半径SR19，与注塑机喷嘴匹配度高，无需额外改装即可上机使用。模具采用一模两腔布局，可同时成型两种不同结构规格的胶囊壳体，两种产品的壁厚均控制在1.2mm至1.5mm区间，成型材料选用医用级PC原料，具备高透明、耐冲击、符合医药接触级安全标准的特性，可直接用于药品封装外壳的生产。设计阶段提前通过模流分析完成了针点式浇口的位置优化与填充模拟，将浇口设置在胶囊产品的非外观圆弧端面，避免浇口痕迹影响产品外观质量，同时平衡了两个型腔的填充速率，将填充时间差控制在0.02s以内，有效减少双色成型过程中出现的缺胶、飞边、熔接痕等常见缺陷。针对胶囊产品侧面存在的倒扣与侧孔结构，模具配置了两组独立的液压抽芯机构，抽芯行程设置为32mm，抽芯动作与模具开模、顶出动作通过行程开关实现互锁，避免动作干涉导致的模具损坏与产品拉伤；冷却系统采用环绕式水路布局，在动定模型芯、型腔镶件内部均设置了直径8mm的冷却水道，水路距离成型面的距离保持在12mm至15mm区间，可保证成型过程中模温均匀控制在60℃至70℃，将单模成型周期稳定在28s左右，有效提升批量生产效率。顶出系统采用顶针+顶板组合顶出方式，顶针排布避开产品外观面与配合面，顶出行程设置为45mm，可保证产品完全脱离型芯，不会出现顶白、顶变形问题；模具所有滑动配合面均做了氮化处理，表面硬度达到HRC58以上，可承受长期批量生产的磨损，导柱导套配合精度达到H7/g6，合模定位误差控制在0.02mm以内，保证产品成型尺寸精度稳定在±0.03mm区间，满足医药包装产品的尺寸公差要求。
