化学品加注集成式带泵储料罐结构设计

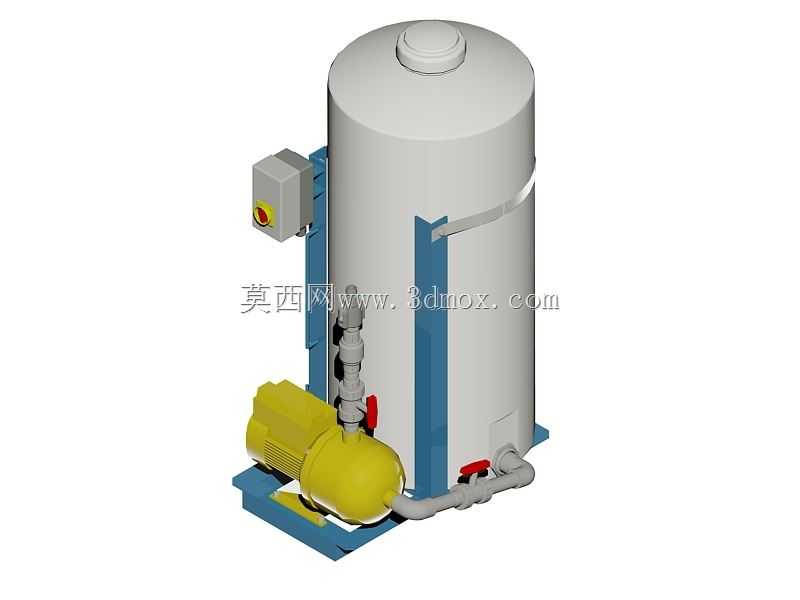

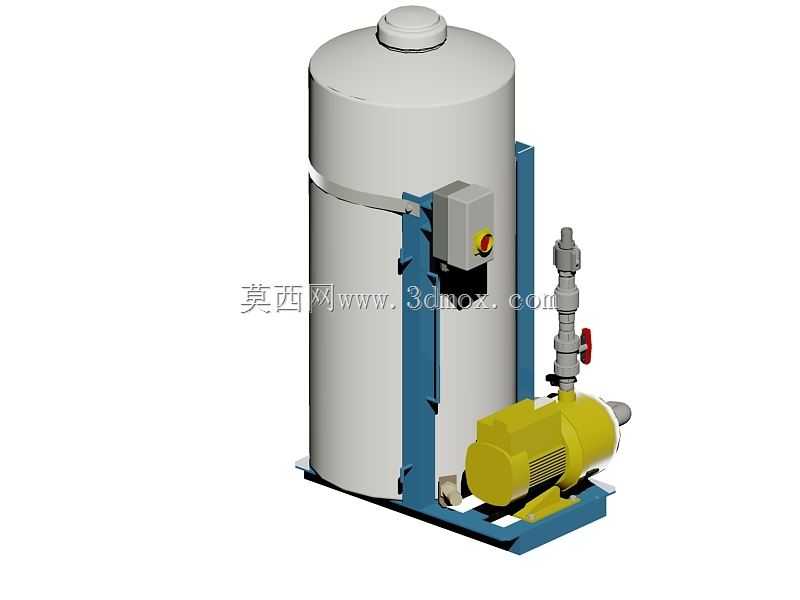

该设备主要应用于水处理、化工生产、表面处理等需要精准投加液态化学品的工业场景，可作为小型药剂投加系统的核心单元，直接对接工艺管网完成化学品的定量输送与注入作业，替代传统人工加注的粗放模式，降低化学品接触带来的作业风险，同时提升药剂投加的稳定性与可控性。设备整体采用立式集成布局，将储料罐体、输送泵组、控制单元、管路阀组整合在同一安装底座上，大幅缩减设备占地空间，无需现场进行复杂的管路拼接与组件对位，适配车间内紧凑的安装空间，也可作为移动式加注单元在不同作业点位间切换使用。储料罐体采用耐化学腐蚀的塑料材质滚塑成型，内壁光滑无卫生死角，可耐受常规酸碱类水处理药剂、工业清洗化学品的长期腐蚀，罐体顶部设置密封加注口，可在封闭状态下完成原料补充，避免挥发性化学品逸散到作业环境中，罐体侧面预留液位检测接口，可根据使用需求加装液位传感部件，实时监控罐内原料余量。输送泵组采用卧式离心泵结构，通过刚性支架与罐体侧边的蓝色安装框架固定，泵体入口直接通过短管对接罐体底部出料口，减少管路弯折带来的流阻损失，泵出口依次设置检修球阀、流量调节部件与管路接头，可直接对接现场工艺管网，通过阀门开度调整即可控制化学品的注入流量，适配不同工艺的投加量需求。控制盒集成在泵组上方的安装支架上，设置带急停功能的操作按钮，可现场直接控制泵组的启停，接线点位做密封防护处理，避免化学品溅射带来的电路故障。整体安装底座采用型钢焊接成型，底部设置水平调节支脚，可在不平整的车间地面完成设备调平，保证泵组与罐体的安装同轴度，避免运行过程中出现振动偏移。设计过程中重点优化了组件的安装对位精度，罐体与泵组的连接管路采用最短路径设计，减少残留积液，同时所有与化学品接触的部件均采用兼容材质，避免长期使用出现腐蚀渗漏问题，设备整体预留外接控制接口，可对接上位机系统实现自动投加控制，适配不同自动化等级的生产线需求。
