真空厕所系统污物真空收集装置

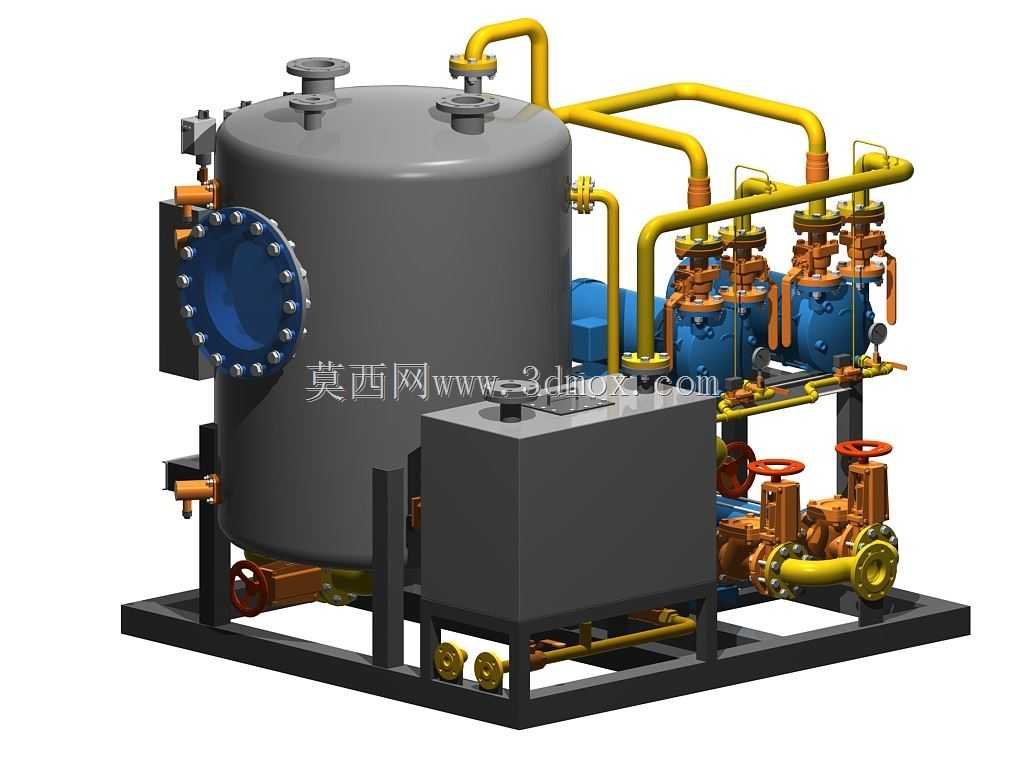

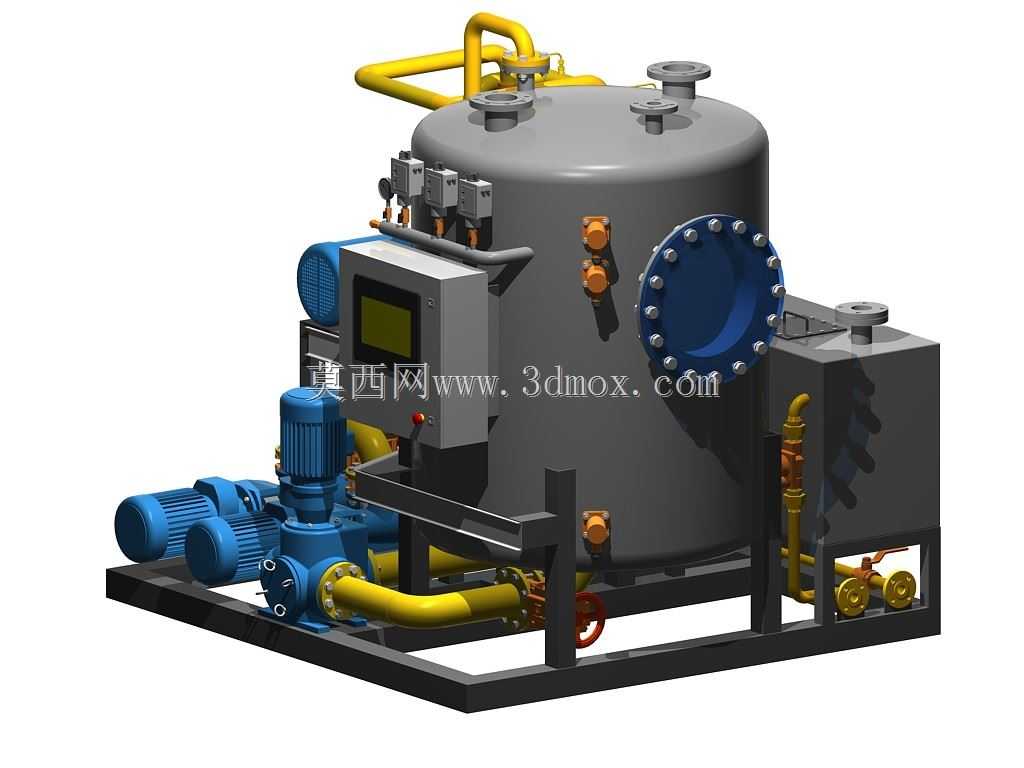

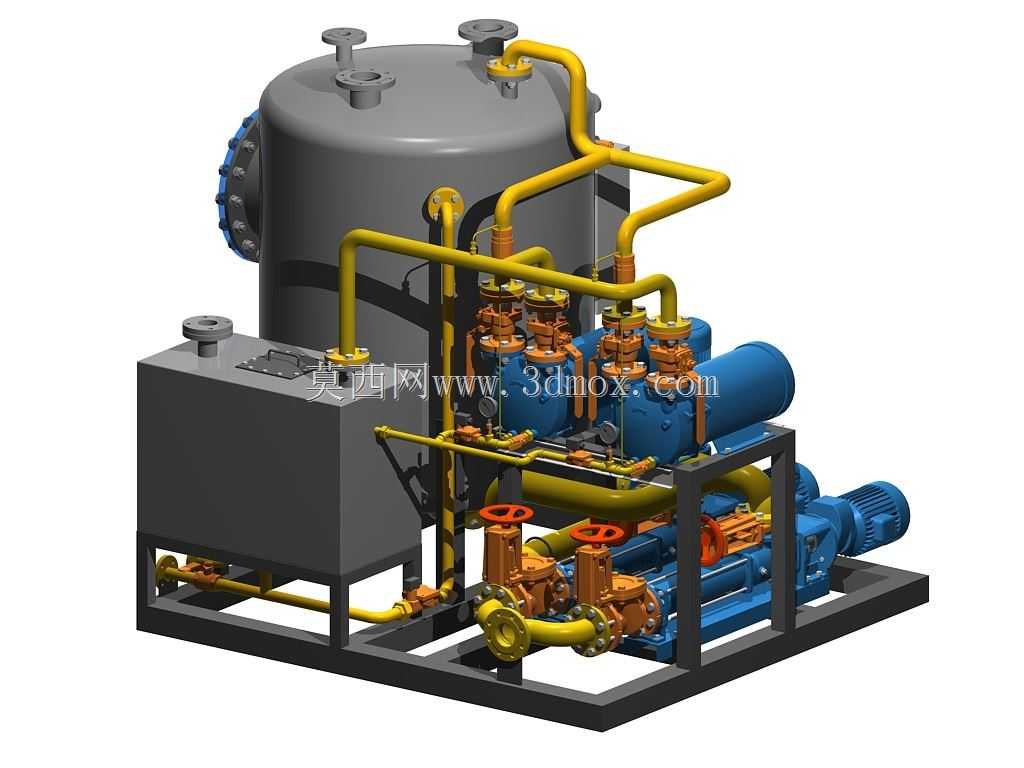

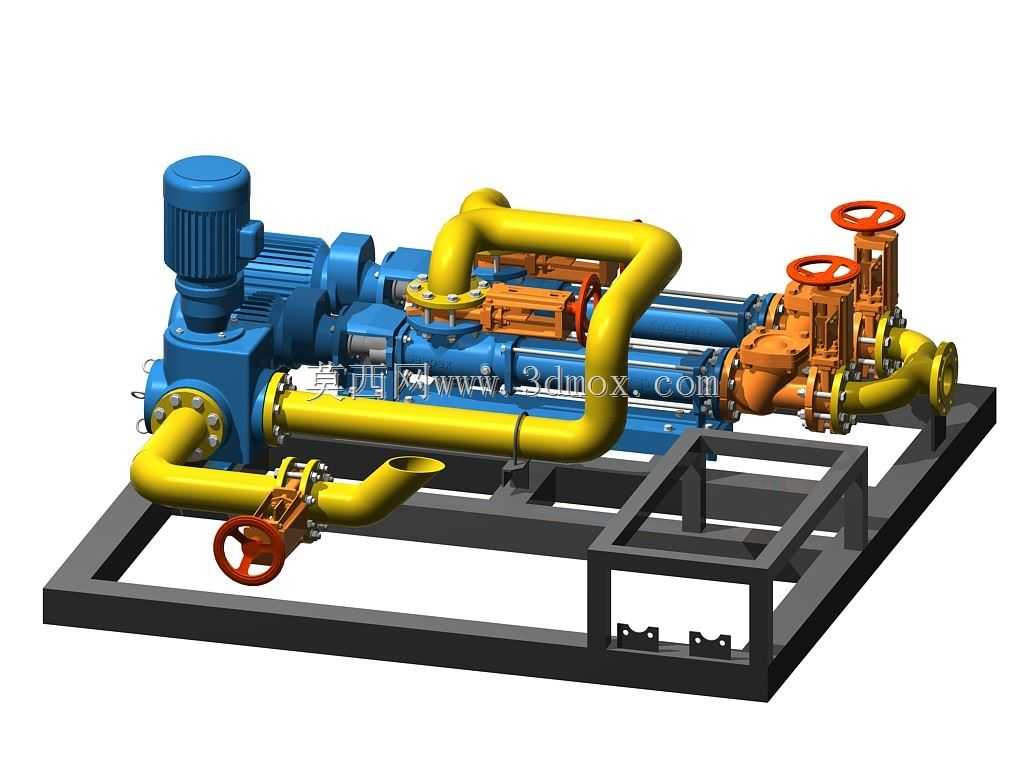

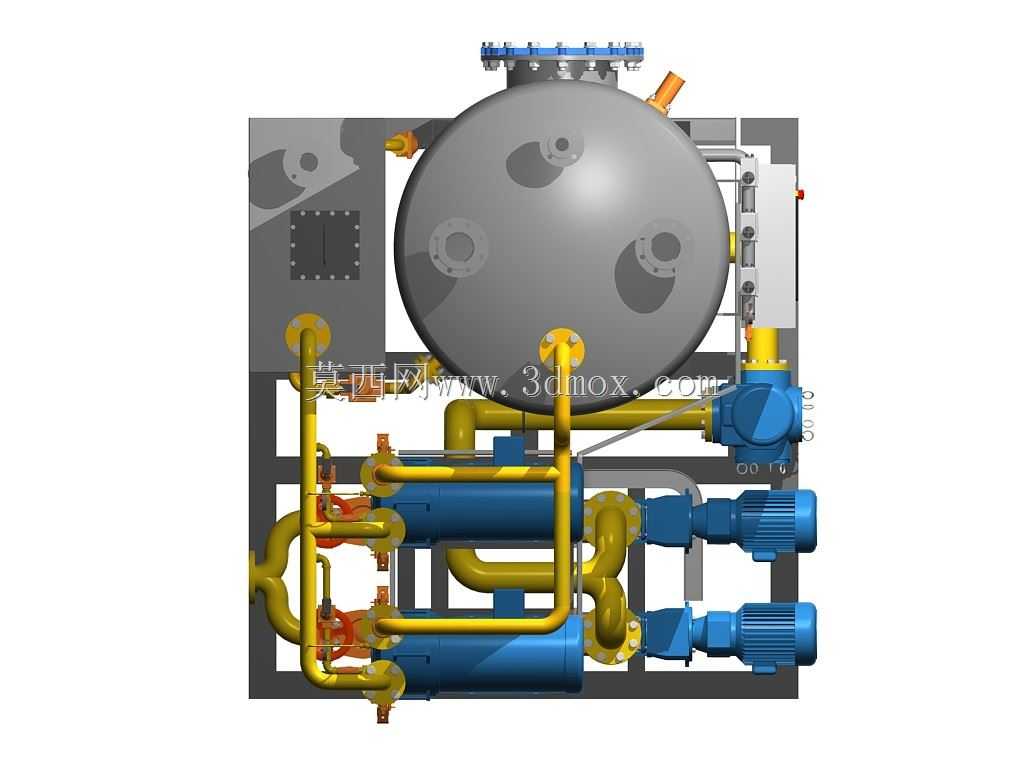

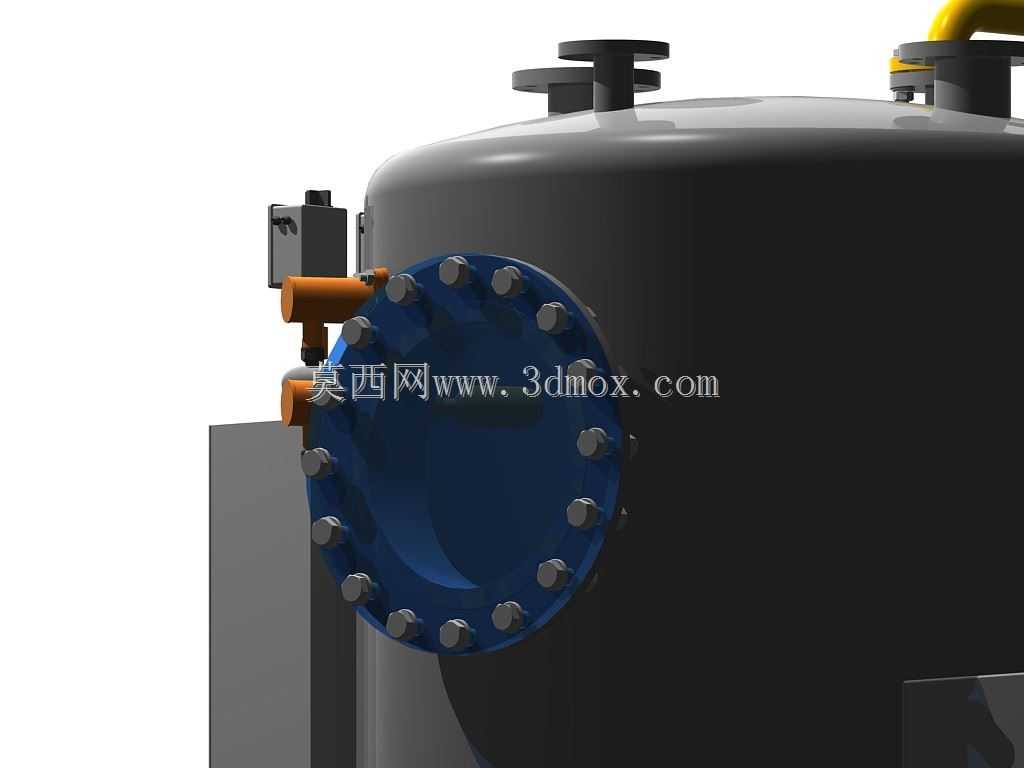

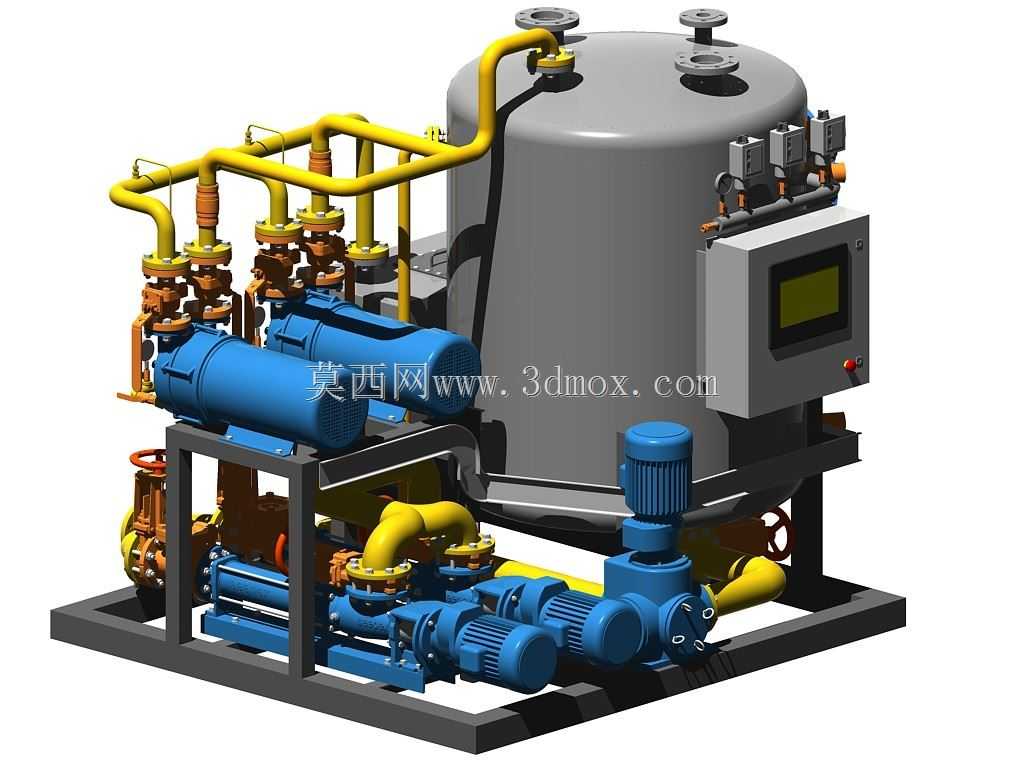

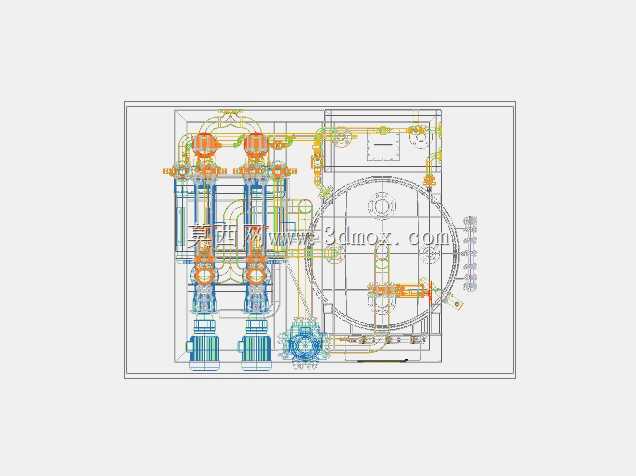

该装置主要应用于真空厕所系统的污物收集场景，适配轨道交通站点、移动公厕集群、船舶密闭舱室、偏远景区公共卫生间等无法依靠重力自流排污的特殊场所，核心作用是通过构建稳定负压环境，将厕位排放的污物抽吸输送至集中处理单元，解决传统重力排污管线铺设受限、易堵塞、异味扩散的痛点。整套装置采用撬装集成式结构设计，将负压存储罐体、多组真空抽吸泵组、控制电箱、管路阀组全部整合在统一的钢制焊接底座上，无需现场拆分组装，到场后仅需对接进出污管路与供电线路即可投入使用，大幅降低现场安装的施工难度与周期。核心的立式承压罐体作为负压存储与气液分离的核心载体，顶部设置多组真空检测与压力保护接口，侧壁集成带触控显示屏的控制箱体，可实时显示罐内负压值、泵组运行状态、故障报警信息，支持自动启停、负压区间自适应调节、过载保护等功能，无需专人值守即可维持系统稳定运行。罐体周边排布的黄色工艺管路全部采用法兰与卡套结合的连接方式，每支路都配置独立的截止阀与止回阀，可实现单支路检修不影响整套系统正常运行，管路转角处做圆弧过渡处理，减少污物输送过程中的阻力与挂壁残留风险。底座上布置的多台蓝色卧式与立式泵组采用一用多备的冗余配置，可根据实际排污负荷自动调整运行泵的数量，在高峰排污时段自动增启泵组维持负压稳定，低负荷时段仅单泵维持负压，兼顾运行效率与能耗控制。整套装置的安装边界充分考虑狭小空间适配需求，底座预留标准地脚安装孔位，整体重心经过配重优化，运行时泵组产生的振动可通过底座与地面的缓冲垫充分抵消，管路接口全部集中布置在装置侧方，预留足够的管线操作空间，日常维护时可直接在装置周边完成阀件更换、滤芯清理、泵体检修等操作，无需额外预留大面积检修通道。装置整体做了防腐防锈处理，罐体与管路外部喷涂耐腐涂层，可适配潮湿、高盐雾等特殊使用环境，长期运行不易出现锈蚀漏液问题。
