双向抽拉式三节滑动导轨结构设计

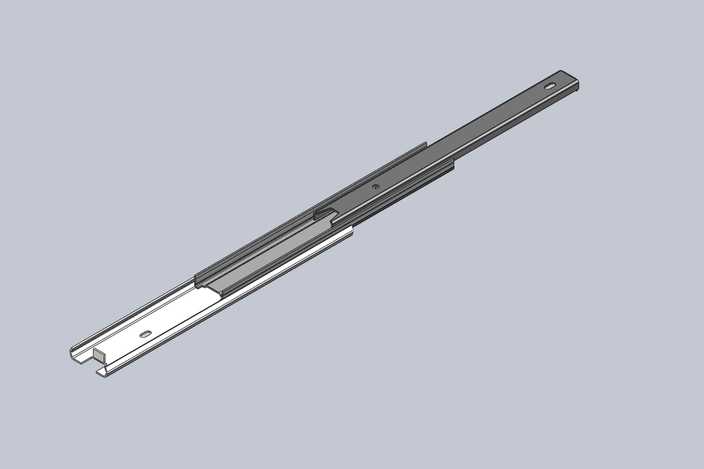

本作品为双向抽拉式三节滑动导轨三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循线性滑动导轨的通用设计规范，对各节轨体的配合间隙、滑动行程、限位结构进行了1:1等比例还原，完整复现了工业级滑动导轨的装配逻辑与运动特性。模型建模阶段优先采用草图驱动的特征建模方式，先绘制单节轨体的截面轮廓，通过拉伸、切除、倒角等基础特征完成主体结构搭建，再对轨体上的安装定位孔、滚珠避让槽、端部限位卡扣进行细节特征刻画，所有特征均保留完整参数化约束，可根据实际使用需求调整轨体长度、安装孔位间距、截面尺寸等核心参数，适配不同的安装场景。材质渲染阶段，针对导轨不同部件的实际材质属性进行区分设置：外层固定轨与中间滑动轨采用冷轧钢材质，赋予哑光磨砂金属质感，调整金属粗糙度参数模拟真实钢材的表面氧化层效果；内层活动轨采用镀锌钢板材质，设置轻微反光的金属漆面效果，还原镀锌层的细腻光泽；轨体间的滑动接触区域单独设置材质分区，模拟长期滑动摩擦形成的轻微磨损质感，提升模型的真实感。结构设计上，该导轨采用三节嵌套式伸缩结构，外层轨为固定安装端，预设多组沉头安装孔可直接通过螺丝固定在设备机架或柜体侧板上；中间轨为过渡传动段，内外两侧均设计有与相邻轨体配合的滑动导向槽，可实现行程的双倍延伸；内层轨为活动安装端，端部设置有限位挡块，可防止导轨抽拉过程中出现脱轨脱落问题，各节轨体的导向槽边缘均设计有微小的倒角结构，既可以降低滑动过程中的摩擦阻力，也能避免锐边对安装人员造成划伤。设计思路围绕平稳滑动、高承载、长使用寿命的核心需求展开，轨体截面采用加强型弯折结构，在不增加板材厚度的前提下提升轨体的抗弯折强度，避免大负载下出现轨体变形卡顿问题；滑动配合面预留合理的装配间隙，既保证滑动过程顺畅无阻滞，也避免间隙过大导致抽拉过程出现晃动偏移；所有安装孔位均采用行业通用的标准孔距设计，可直接替换市面上同规格的常规三节导轨，无需对安装基座进行二次修改，适配家具抽屉、设备检修面板、工控机滑动舱门等多种使用场景。模型完成装配后添加了标准配合约束，可直接在软件中进行滑动运动仿真，验证全行程范围内的运动干涉情况，确保各节轨体在伸缩过程中无碰撞、无卡滞，运动轨迹保持线性平直。
