DIN导轨式多卡位接线端子结构设计

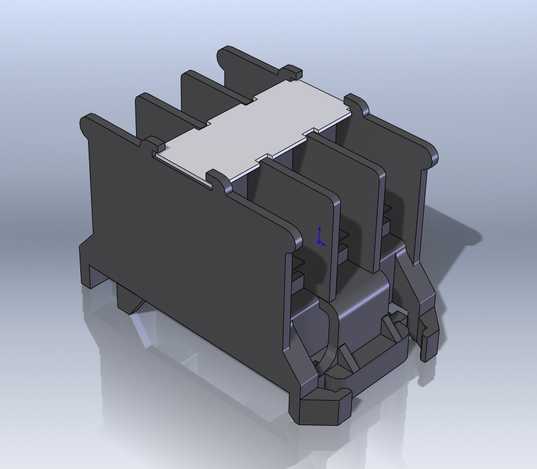

本作品为适配DIN标准导轨安装的多回路接线端子，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循电气连接配件的通用尺寸规范，对每一处卡位、槽位、绝缘隔层的尺寸都做了精准约束，确保模型可直接对接生产端的开模校验需求。建模阶段首先搭建端子的整体绝缘基座轮廓，基座采用耐冲击绝缘工程塑料的材质设定，外观做哑光深灰质感渲染，表面添加细微的磨砂纹理还原真实塑胶件的触感，基座两侧设计了弹性卡扣结构，通过对卡扣的形变行程做参数化定义，保证卡扣与DIN导轨卡合时具备合适的锁紧力，同时预留了手动拆卸的施力空间，方便后期运维时的快速拆装。基座内部设置了多道等距分布的绝缘隔栏，每道隔栏将相邻的接线位完全分隔，避免不同回路之间出现爬电风险，隔栏的厚度、高度都参照低压电气配件的安全间距标准设计，隔栏边缘做了小圆角过渡处理，既可以提升注塑生产时的脱模顺畅度，也能避免安装线材时锐边划伤线皮。端子上部设置了一体式的标识盖板，盖板采用浅灰色绝缘材质，表面做平整光滑的渲染处理，盖板与基座之间通过侧边的卡位结构实现扣合，无需额外紧固件即可完成固定，盖板表面预留了标识粘贴区域，方便后期使用时标注对应回路的编号信息。每一个接线位内部都预留了导电件的安装槽位，槽位的尺寸适配常规的螺丝锁紧式导电端子，同时在接线位的进线口做了导向斜面设计，方便硬线或者带冷压头的软线快速插入接线位。整体渲染采用工作室柔光环境，通过柔和的阴影效果突出端子的结构层次感，对卡扣、隔栏、盖板配合处的缝隙做了写实处理，还原真实产品的装配公差效果。设计过程中充分考虑了注塑生产的工艺要求，所有结构转角都避免了直角锐边，壁厚保持均匀一致，没有出现壁厚突变的结构，有效降低注塑生产时的缩水、翘曲风险，同时对端子的安装定位做了优化，确保多组端子并排安装在DIN导轨上时可以紧密贴合，不会出现间隙过大或者卡位干涉的问题，整体结构兼顾了电气安全性能、安装便捷性与生产工艺可行性。
