多工位快换夹持作业工具结构设计

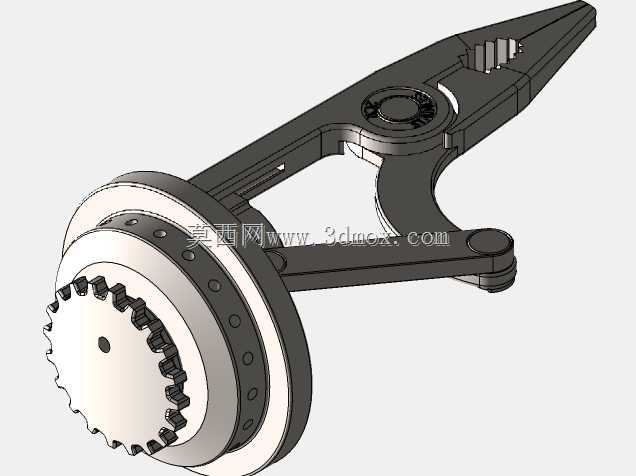

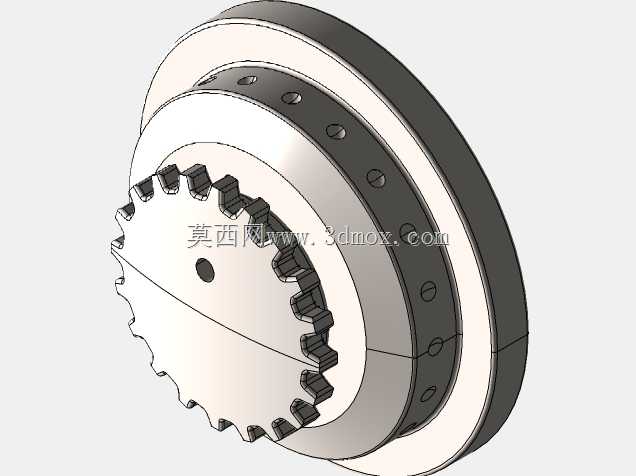

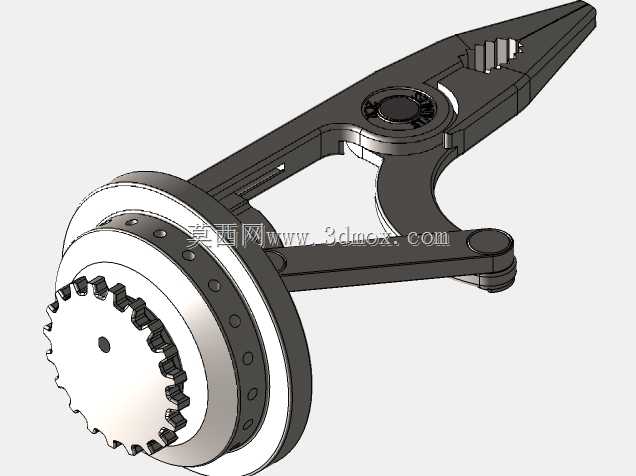

这款快换夹持作业工具，主要面向多工序连续作业的精密装配、小件加工场景设计，可适配电子元器件组装、小型五金件修配、精密仪器调试等需要频繁切换作业端头的工位，解决传统作业中更换工具耗时、工位工具摆放杂乱、操作动线冗余的痛点，在紧凑的作业空间内实现单操作触发的工具切换，大幅缩减工序间的辅助作业时长。从功能特性来看，该工具采用单动作触发的快释锁止结构，操作者仅需单次按压或扳动解锁构件，即可完成当前作业端头的松脱与待换端头的锁止，无需额外拧动紧固件或插拔锁销，锁止状态下依靠内部的偏心凸轮与弹簧蓄能结构提供稳定夹持力，可承受常规钳夹、剪切作业下的反作用力，不会出现作业端头松脱、偏移的问题，适配钳口、夹钳、剪切刃三类常用作业端头，可满足夹取、夹持、剪切三类基础作业需求，同时支持作业角度的无级调整，可根据作业面的朝向调整夹持端头的偏转角度，适配狭窄空间内的多角度作业需求。在设计思路上，整体采用模块化分层设计，底部为带定位齿盘的安装基座，齿盘采用周向均匀分布的细齿结构，可实现周向360度的分度定位，安装基座预留标准的设备连接接口，可直接固定在工作台面、机械臂末端或者移动作业小车上，中部为连杆式的力传导结构，采用对称式的双连杆布局，将操作端的触发力均匀传导至锁止机构，同时保证作业过程中力的传导无偏载，上部为快换夹持接口，接口处设置定位销与弹性锁舌，更换作业端头时仅需对准定位销推入即可自动锁止，解锁时扳动侧方的解锁拨杆即可快速松脱，整个更换过程无需额外辅助工具。从外形尺寸与安装边界来看，整体结构采用紧凑化设计，单组工具的基座直径控制在常规工装安装孔位的适配范围内，整体高度适配桌面作业的操作高度，不会遮挡作业视线，相邻安装位的间距可控制在较小范围内，适合在多工位排列的流水线台面上密集布置，基座底部的安装法兰预留通用的螺栓固定孔位，无需额外加工转接板即可完成安装，作业端头的伸出长度经过优化，操作时的力臂长度符合人体工程学设计，长时间操作不易产生疲劳，同时各活动构件的运动间隙经过精密控制，作业过程中无多余旷量，夹持精度可满足精密小件的作业需求。
