紧凑型小型蠕动泵结构设计方案

这款小型蠕动泵主要面向小流量高精度流体输送场景设计，可广泛应用于实验室试剂加注、小型医疗设备药液传输、家用净水设备药剂投加、桌面级3D打印耗材输送、小型水族箱营养液循环等对流体控制精度要求高、输送流量偏小的工况场景，能够稳定输送带有微小颗粒的流体、腐蚀性弱的化学试剂以及对剪切力敏感的生物活性流体，避免输送过程中流体与泵体内部金属构件直接接触，杜绝流体被污染或者腐蚀泵体构件的问题。

从功能特性来看，该蠕动泵依靠滚轮周期性挤压弹性软管实现流体定向输送，运转过程中无需设置额外的密封结构，仅通过软管的弹性复位即可形成稳定负压完成流体抽吸，输送流量精度可控制在较小误差范围内，流量调节可通过配套驱动电机的转速变化实现线性调整，无需额外加装复杂的流量控制阀组。泵体运转时流体仅与软管内壁接触，更换不同材质的软管即可适配不同属性的输送介质，日常维护仅需定期更换磨损的弹性软管，维护成本极低，拆装操作无需专业工具即可完成。

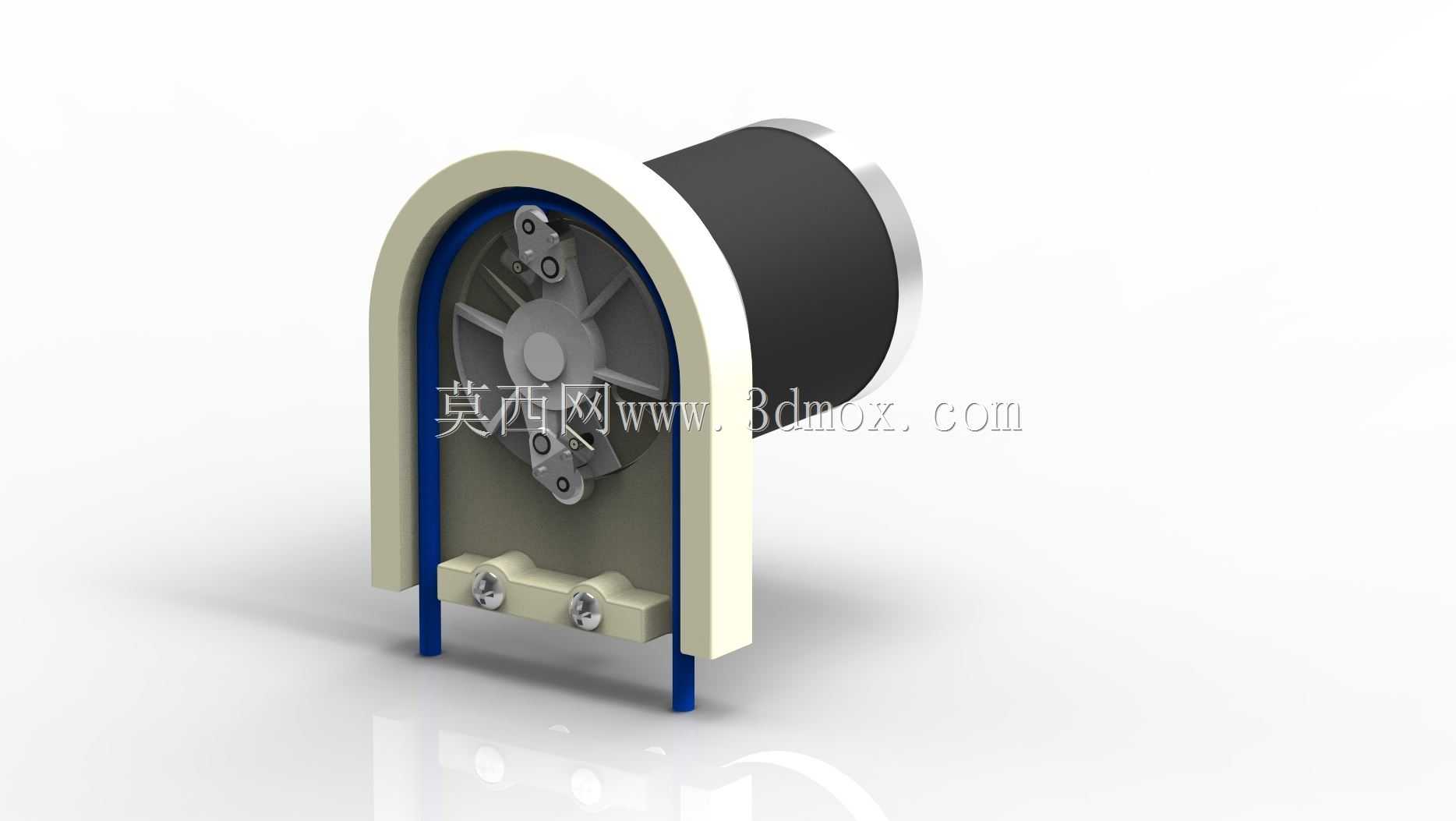

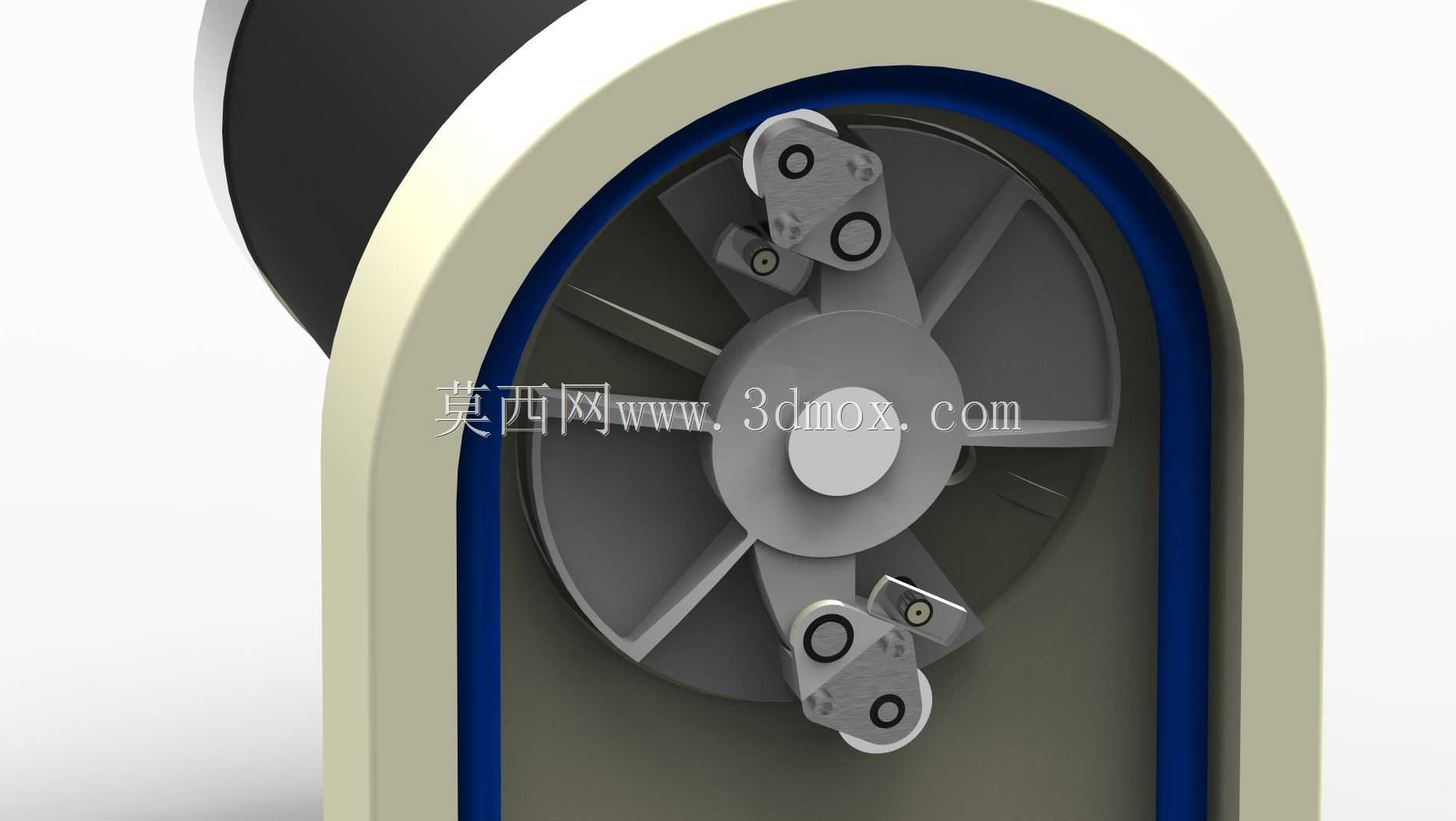

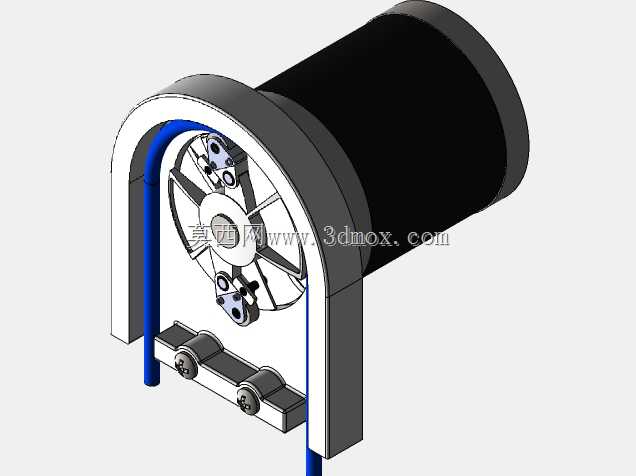

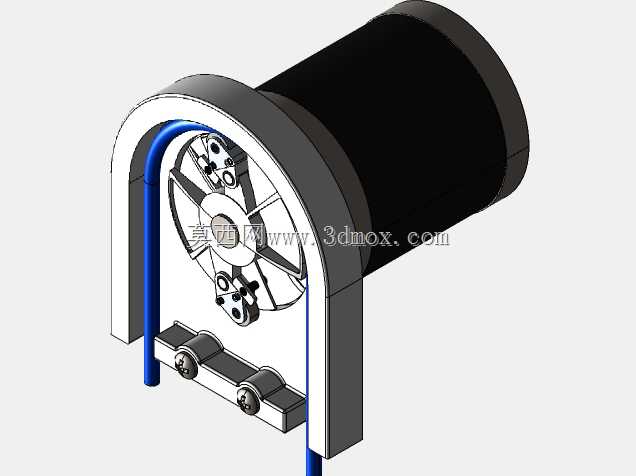

设计过程中优先考虑了紧凑型安装需求，整体采用半包围拱形支架结构，将滚轮转子组件集成在拱形支架内侧，驱动电机直接与转子轴端连接，省去了额外的传动连接构件，大幅压缩了泵体的整体轴向与径向尺寸。支架底部设置两个带安装孔的固定支脚，支脚位置经过受力校核，可直接通过螺栓固定在设备安装面板上，安装边界预留了足够的软管走线空间，进出液端的软管接驳位置预留了标准管接头安装位，可适配不同外径的常规流体软管。转子组件上的滚轮采用圆弧接触面设计，挤压软管时能够保证软管内壁完全闭合的同时，避免过度挤压造成软管过早疲劳损坏，滚轮与转子支架之间采用小阻力转动副连接，运转过程中摩擦阻力小，可有效降低驱动电机的负载扭矩，适配小功率直流驱动电机即可稳定运转。拱形护罩采用半包结构，既能够防护内部滚轮转子组件避免外界杂物进入泵体造成卡滞，又不会遮挡软管安装位置，更换软管时无需完全拆解护罩即可完成操作，兼顾了防护性与维护便捷性。
