AlascaXT激光雷达激光映射器结构模型

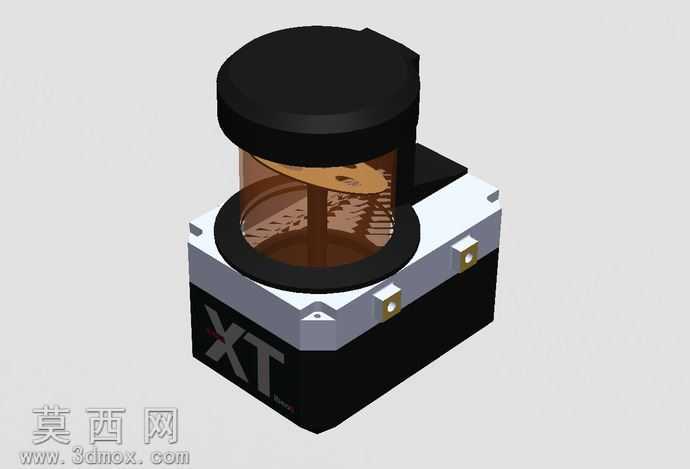

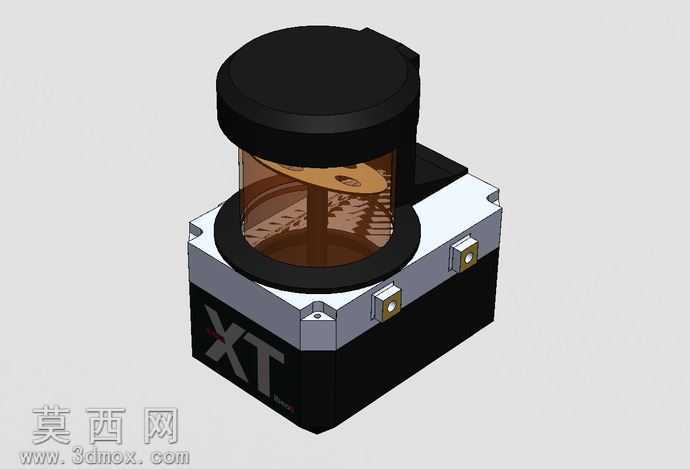

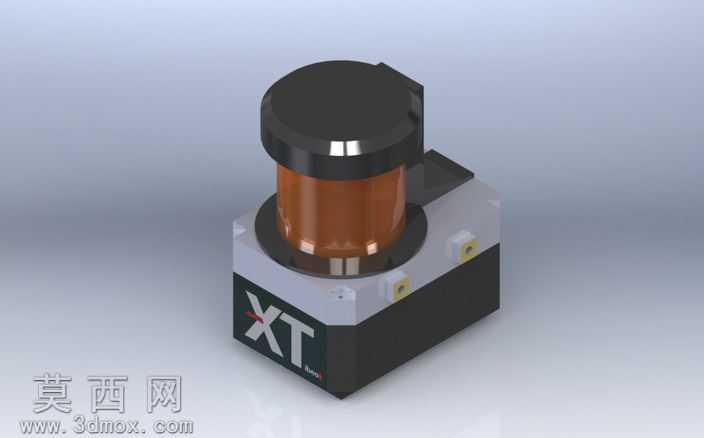

本模型为激光映射程序配套使用的Alasca XT Ideo激光雷达激光映射器，建模过程依托三维参数化设计软件完成，采用自底向上的装配建模思路，先拆分各功能模块完成独立零件建模，再通过配合约束完成整体装配，完整还原设备的真实结构比例与外观特征。模型主体分为下部基座模块、中部光学透射腔体、上部顶盖模块三个核心部分，下部基座采用方正的块体结构设计，建模时通过拉伸凸台构建主体轮廓，对边角处做倒角处理还原工业设备的工艺细节，侧面预留的安装接口通过切除拉伸、阵列特征完成建模，表面的标识纹理采用包覆特征实现，还原设备的品牌标识细节；基座上部设置环形安装座，用于固定中部的光学透射腔体，腔体采用半透明茶色材质模拟真实的光学防护外罩，建模时通过旋转凸台构建环形筒体结构，内部的光学扫描组件通过拉伸、旋转、阵列特征还原内部的镜片、旋转扫描支架结构，清晰呈现激光扫描的光路容纳空间；上部顶盖采用圆柱形封闭结构，通过旋转凸台构建主体，边缘做圆角过渡处理，与中部腔体的环形安装座通过同轴心、重合配合完成装配，还原设备的密封防护结构。材质渲染阶段，基座主体采用哑光黑色工程塑料材质，搭配银灰色金属质感的安装压块，金属部件添加轻微的反射效果模拟金属漆面质感，中部透射腔体添加半透明茶色玻璃材质，设置合适的透明度与折射参数，还原光学外罩的通透质感，上部顶盖采用哑光黑色硬质塑料材质，与基座材质形成视觉统一，各部件的分模线、安装螺丝孔位都通过细节特征还原，提升模型的真实感。模型各零件间的装配关系清晰，安装接口、定位结构都按照真实设备的装配逻辑设置约束，可直观呈现激光雷达映射器的整体构造与各模块的连接方式，能够用于传感设备结构展示、激光测绘类产品的原理演示、相关设备集成方案的可视化参考，完整还原了这类车载或工业测绘用激光雷达的典型外观结构与布局特征。
