Rigado R41Z低功耗蓝牙通讯模块结构

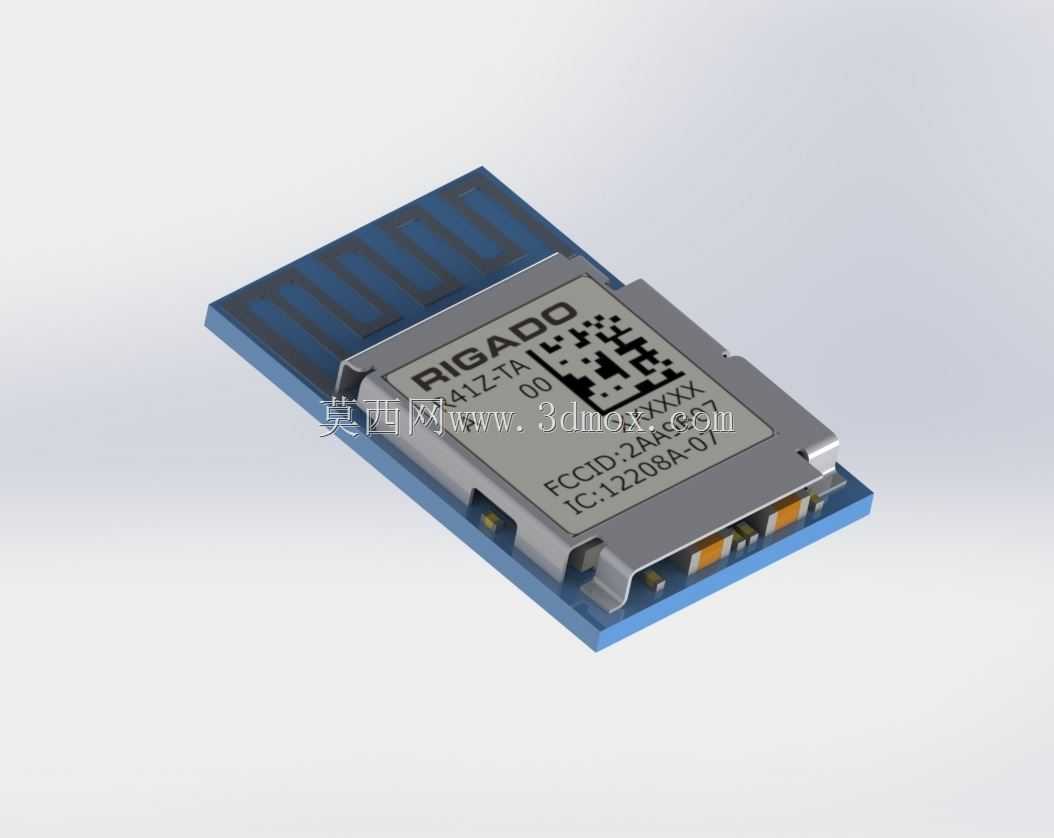

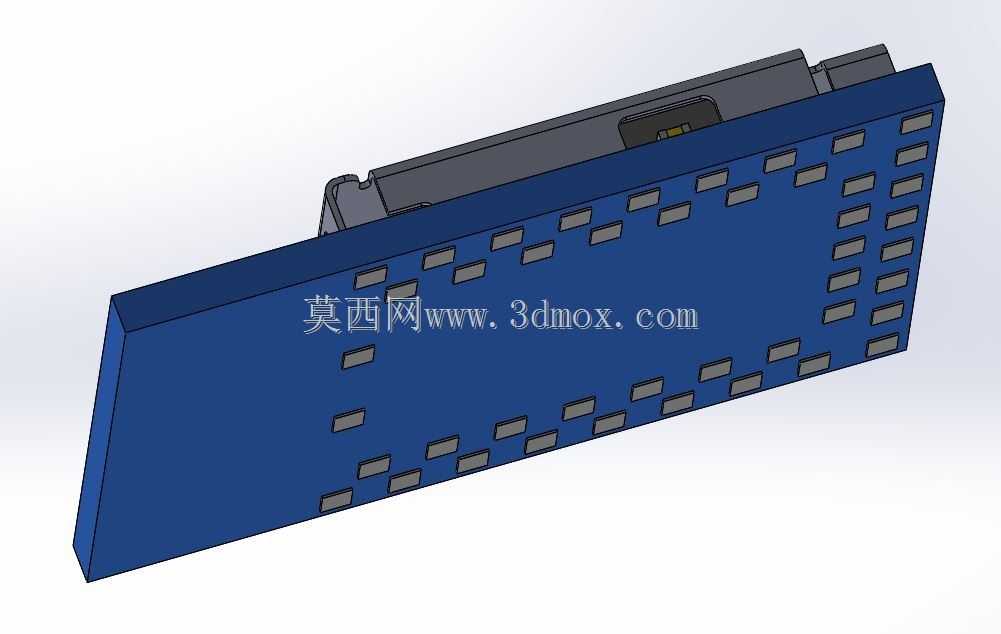

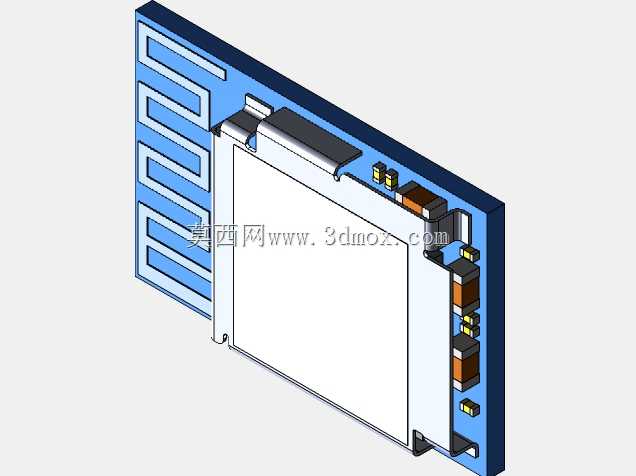

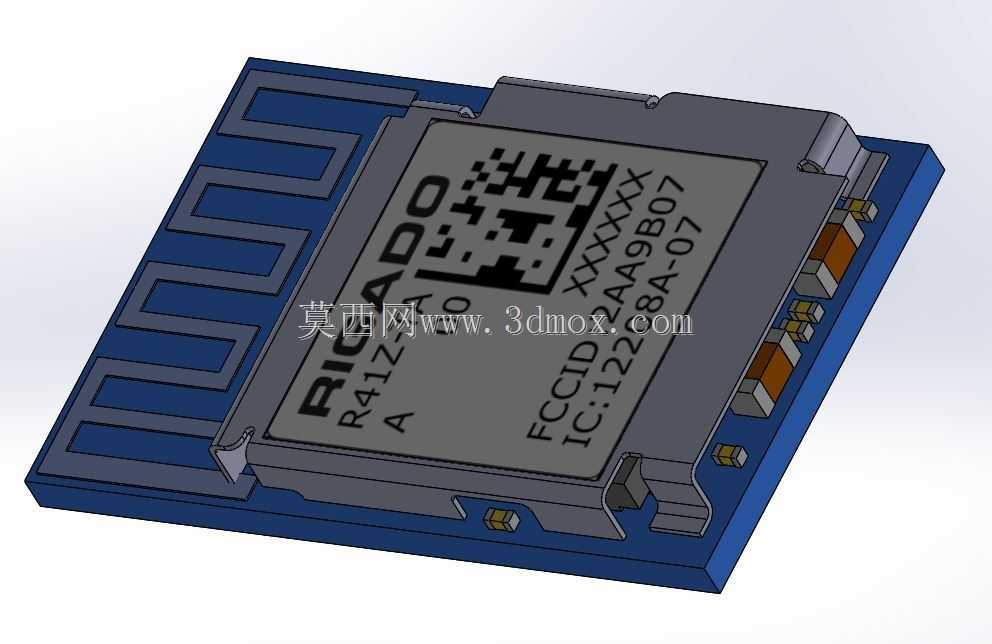

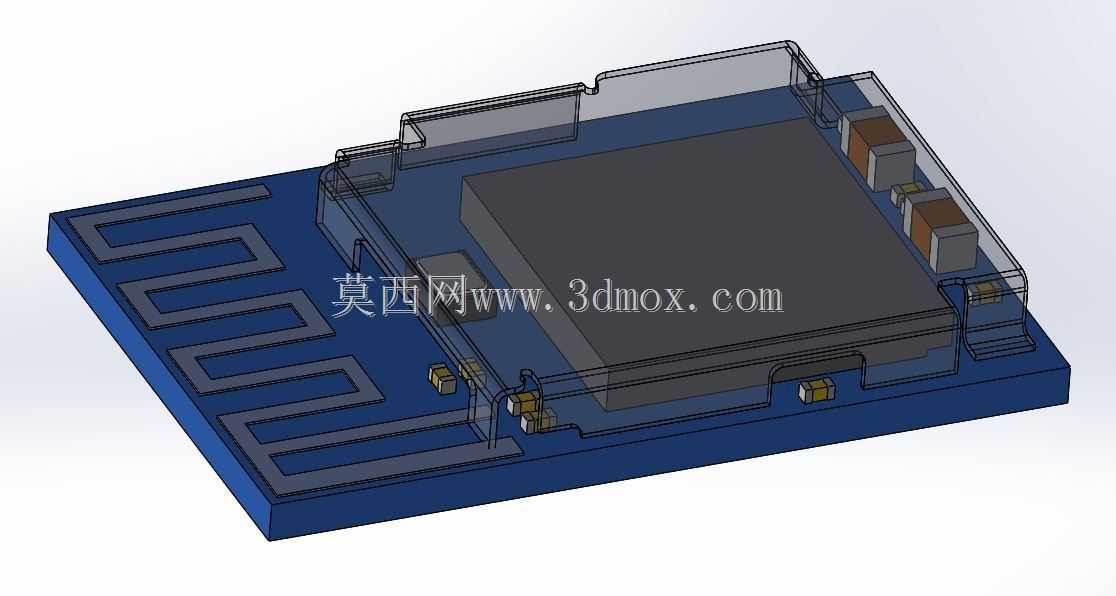

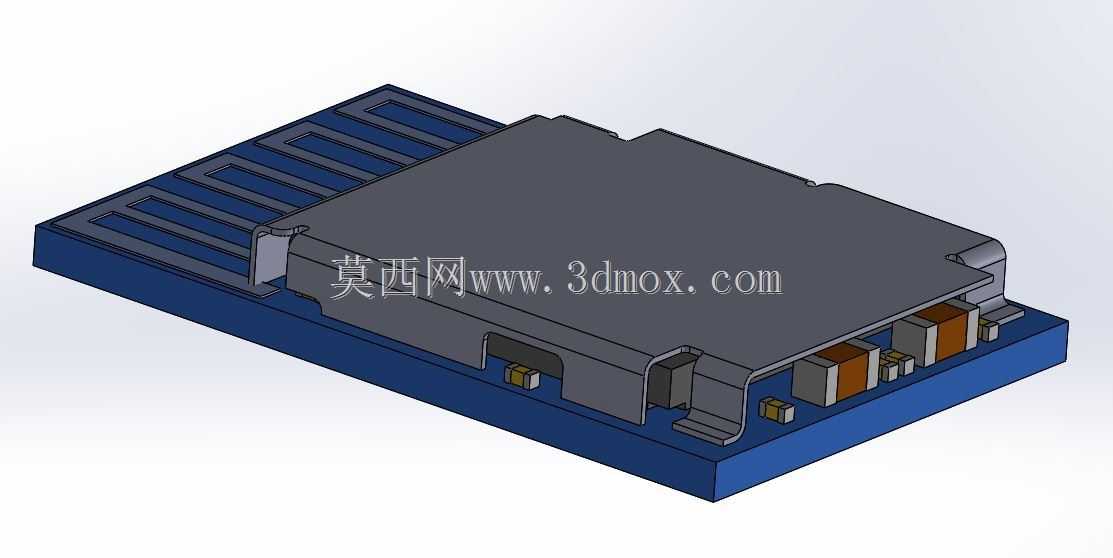

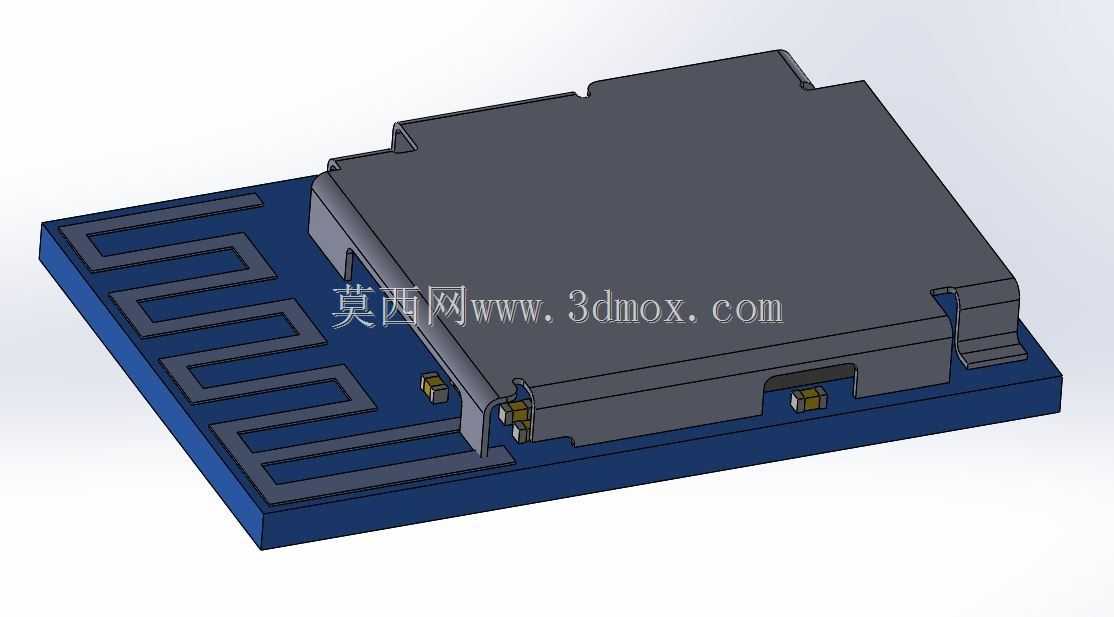

这款低功耗蓝牙模块是面向短距离无线数据传输场景打造的嵌入式通讯组件，可广泛应用在智能家居传感节点、可穿戴健康设备、工业无线传感终端、消费类电子外设配对、小型物联网边缘采集设备当中，为设备提供稳定的低功耗蓝牙数据透传、设备配对连接、广播数据收发能力，解决有线布线部署受限、小型设备无法搭载大体积通讯组件的痛点。模块基于成熟的蓝牙低功耗射频芯片方案设计，板载集成了微带PCB天线，无需额外外接天线组件即可完成射频信号的收发，大幅缩减了终端设备的射频部分设计难度，降低终端产品的整体BOM成本。从结构设计来看，模块采用板载贴片式封装形态，整体外形规整紧凑，边缘预留了标准化的贴片焊盘边界，可直接通过SMT工艺贴合在终端设备的主板上，安装时仅需在主板对应位置预留匹配的焊盘封装区域，无需额外设置固定孔位或者连接接插件，能够适配高密度排布的紧凑型电路板设计，充分节省终端设备的内部安装空间。模块表面设置了金属屏蔽罩结构，将核心射频芯片与外围匹配电路完全覆盖在屏蔽腔内部，既可以阻挡外界电磁杂波对射频信号接收的干扰，提升蓝牙连接的稳定性与抗干扰能力，也可以避免模块自身的射频信号向外泄露对周边其他敏感电路造成影响，满足复杂电磁环境下的设备运行要求。模块的PCB采用蓝油工艺制作，金手指焊盘做了沉金处理，能够提升焊接的可靠性与抗氧化能力，保障长期使用过程中的连接稳定性。在设计思路上，这款模块将射频匹配电路、电源滤波电路、晶振电路全部集成在自身板卡上，终端设备使用时仅需提供对应规格的供电与通讯接口即可完成功能集成，无需额外设计复杂的射频外围电路，能够大幅缩短终端产品的研发周期，降低射频部分的调试门槛，即使没有丰富射频设计经验的开发团队，也可以快速将蓝牙通讯功能集成到自身产品当中。模块的天线部分经过阻抗匹配优化，在有限的板卡空间内实现了均衡的信号辐射方向，能够满足常规室内场景下十米级的稳定通讯需求，适配绝大多数短距离无线通讯的使用场景。
